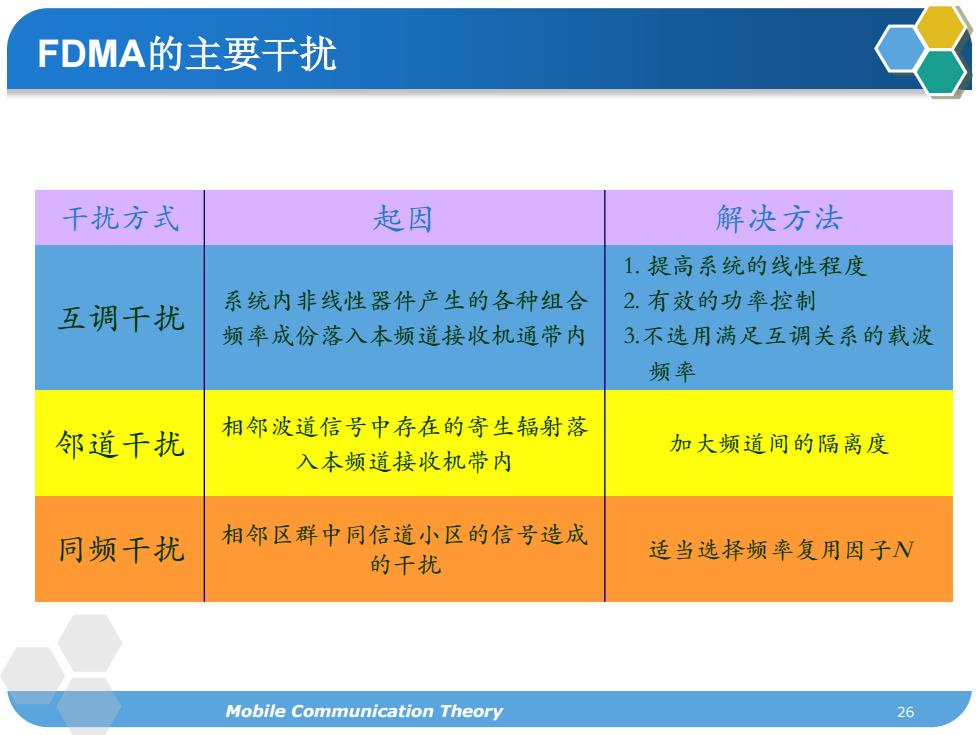

FDMA的主要千扰 干扰方式 起因 解决方法 1.提高系统的线性程度 系统内非线性器件产生的各种组合 2.有效的功率控制 互调干扰 频率成份落入本频道接收机通带内 3.不选用满足互调关系的载波 频率 相邻波道信号中存在的寄生辐射落 邻道干扰 加大频道间的隔离度 入本频道接收机带内 同频干扰 相邻区群中同信道小区的信号造成 的干扰 适当选择频率复用因子N Mobile Communication Theory 26
Mobile Communication Theory 26 FDMA的主要干扰 干扰方式 起因 解决方法 互调干扰 系统内非线性器件产生的各种组合 频率成份落入本频道接收机通带内 1. 提高系统的线性程度 2. 有效的功率控制 3.不选用满足互调关系的载波 频率 邻道干扰 相邻波道信号中存在的寄生辐射落 入本频道接收机带内 加大频道间的隔离度 同频干扰 相邻区群中同信道小区的信号造成 的干扰 适当选择频率复用因子N
FDMA系统的特点 →FDMA信道的带宽相对较窄(25kHz或30kHz),每信道的载波只 支持一路通话，因此可用的频谱资源决定了系统容量的大小； →FDMA系统中每载波单信道的设计，在接收设备可使用带通滤波 器允许指定信号通过，同时滤除其它频率的信号，从而限制临近 频道的互相千扰； →基站复杂庞大，重复设置收发设备。基站有多少信道，就需要多 少收发信机，同时需要天线共用器，功率损耗大，易产生信道间 的互调千扰； →对于窄带FDMA系统，符号周期与信道平均延迟扩展相比较大， 因此在数字信号传输中码间干扰较少，无需自适应均衡； →越区切换复杂而困难。在越区切换时，必须瞬时中断传输数十至 数百毫秒。对于语音，瞬时中断问题不大，对于数据传输将带来 数据的丢失。 Mobile Communication Theory 27
Mobile Communication Theory 27 FDMA系统的特点 FDMA信道的带宽相对较窄（25kHz或30kHz），每信道的载波只 支持一路通话，因此可用的频谱资源决定了系统容量的大小； FDMA系统中每载波单信道的设计，在接收设备可使用带通滤波 器允许指定信号通过，同时滤除其它频率的信号，从而限制临近 频道的互相干扰； 基站复杂庞大，重复设置收发设备。基站有多少信道，就需要多 少收发信机，同时需要天线共用器，功率损耗大，易产生信道间 的互调干扰； 对于窄带FDMA系统，符号周期与信道平均延迟扩展相比较大， 因此在数字信号传输中码间干扰较少，无需自适应均衡； 越区切换复杂而困难。在越区切换时，必须瞬时中断传输数十至 数百毫秒。对于语音，瞬时中断问题不大，对于数据传输将带来 数据的丢失

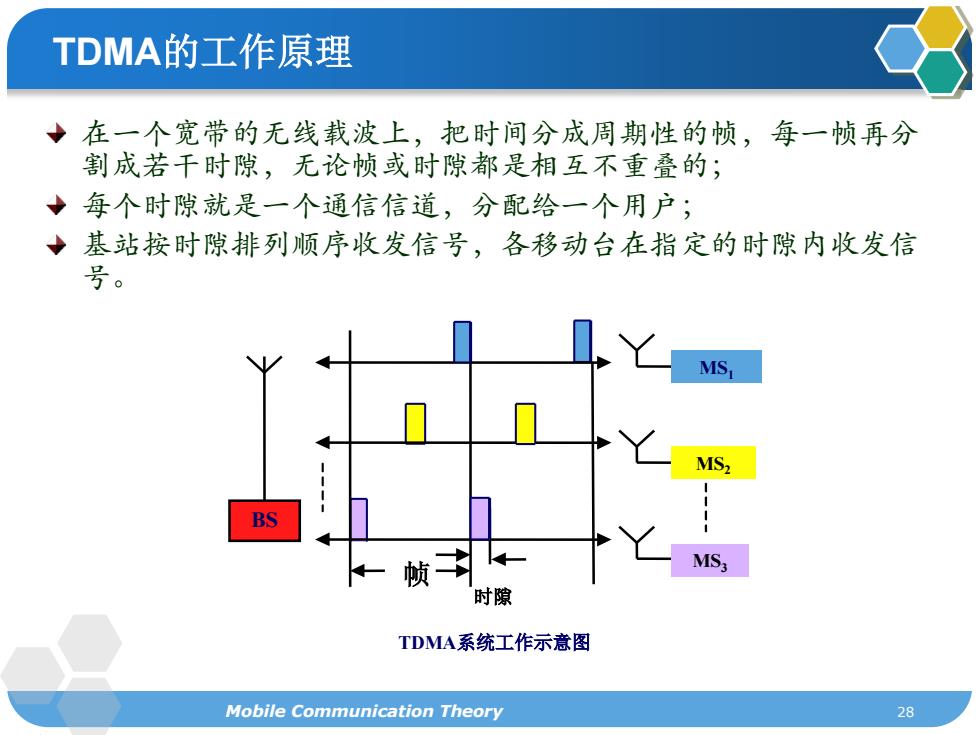

TDMA的工作原理 →在一个宽带的无线载波上，把时间分成周期性的帧，每一帧再分 割成若千时隙，无论帧或时隙都是相互不重叠的； →每个时隙就是一个通信信道，分配给一个用户； 基站按时隙排列顺序收发信号，各移动台在指定的时隙内收发信 号。 MS 时隙 TDMA系统工作示意图 Mobile Communication Theory 28
Mobile Communication Theory 28 TDMA的工作原理 在一个宽带的无线载波上，把时间分成周期性的帧，每一帧再分 割成若干时隙，无论帧或时隙都是相互不重叠的； 每个时隙就是一个通信信道，分配给一个用户； 基站按时隙排列顺序收发信号，各移动台在指定的时隙内收发信 号。 MS3 MS1 MS2 BS 时隙 帧 TDMA系统工作示意图

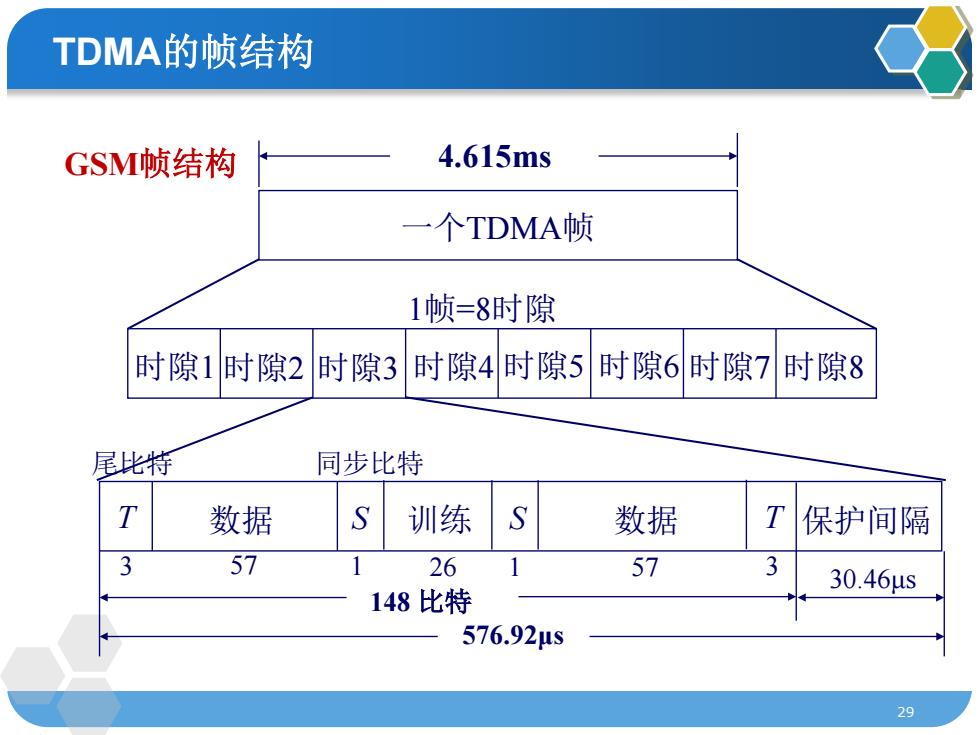

TDMA的帧结构 GSM帧结构 4.615ms 一个TDMA帧 1帧=8时隙 时隙1时隙2时隙3 时隙4时隙5时隙6时隙7时隙8 尾比特 同步比特 T 数据 训练 S 数据 T 保护间隔 3 57 1 26 57 30.46μs 148比特 576.92μs 29
29 Mobile Communication Theory TDMA的帧结构 一个TDMA帧 尾比特 同步比特 时隙1 时隙2 时隙3 时隙4 时隙5 时隙6 时隙7 时隙8 T 数据 S S 数据 T 保护间隔 1帧=8时隙 3 57 1 26 1 57 3 576.92μs 4.615ms 148 比特 30.46μs GSM帧结构 训练

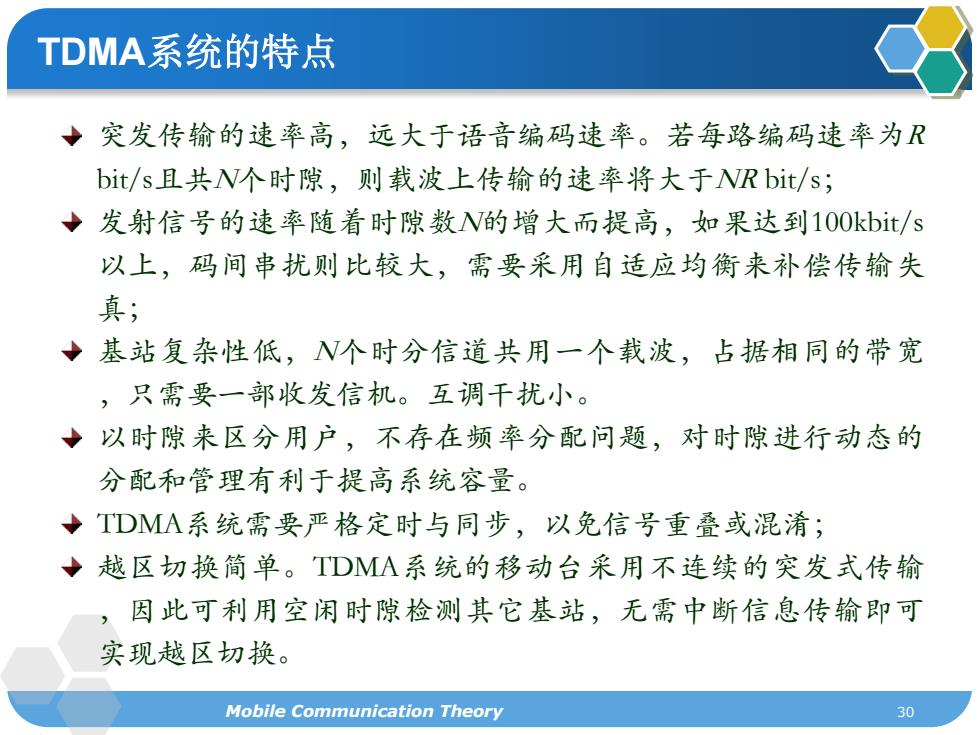

TDMA系统的特点 突发传输的速率高，远大于语音编码速率。若每路编码速率为R bit/s且共N个时隙，则载波上传输的速率将大于VR bit/s; ◆发射信号的速率随着时隙数W的增大而提高，如果达到100kbit/s 以上，码间串扰则比较大，需要采用自适应均衡来补偿传输失 真； →基站复杂性低，N个时分信道共用一个载波，占据相同的带宽 ，只需要一部收发信机。互调千扰小。 →以时隙来区分用户，不存在频率分配问题，对时隙进行动态的 分配和管理有利于提高系统容量。 十TDMA系统需要严格定时与同步，以免信号重叠或混淆； →越区切换简单。TDMA系统的移动台采用不连续的突发式传输 因此可利用空闲时隙检测其它基站，无需中断信息传输即可 实现越区切换。 Mobile Communication Theory 30
Mobile Communication Theory 30 TDMA系统的特点 突发传输的速率高，远大于语音编码速率。若每路编码速率为R bit/s且共N个时隙，则载波上传输的速率将大于NR bit/s； 发射信号的速率随着时隙数N的增大而提高，如果达到100kbit/s 以上，码间串扰则比较大，需要采用自适应均衡来补偿传输失 真； 基站复杂性低，N个时分信道共用一个载波，占据相同的带宽 ，只需要一部收发信机。互调干扰小。 以时隙来区分用户，不存在频率分配问题，对时隙进行动态的 分配和管理有利于提高系统容量。 TDMA系统需要严格定时与同步，以免信号重叠或混淆； 越区切换简单。TDMA系统的移动台采用不连续的突发式传输 ，因此可利用空闲时隙检测其它基站，无需中断信息传输即可 实现越区切换
