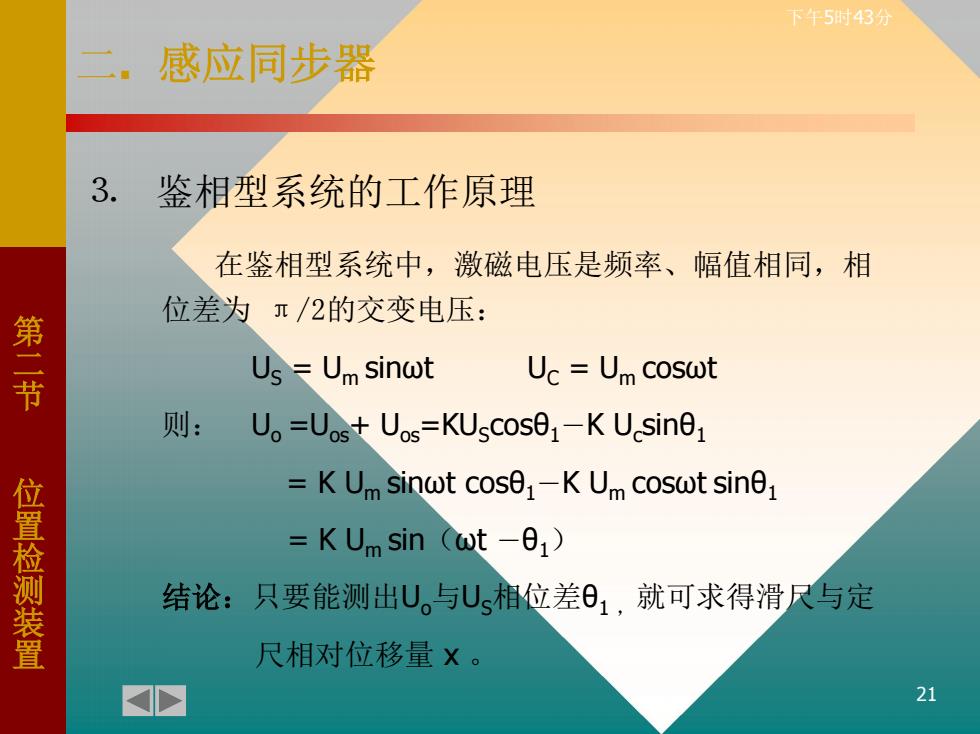

下午5时43分 感应同步器 3. 鉴相型系统的工作原理 在鉴相型系统中，激磁电压是频率、幅值相同，相 第 位差为π/2的交变电压： 书 Us Um sinwt Uc Um coswt 则： Uo=Uos+Uos=KUscose1-K Ucsine1 K Um sinwt cose1-K Um coswt sine 位置检测装置 =K Um sin (wt-01) 结论：只要能测出U。与U相位差01，就可求得滑尺与定 尺相对位移量X。 21
下午5时43分 数控技 术 21 ⒊ 鉴相型系统的工作原理 在鉴相型系统中，激磁电压是频率、幅值相同，相 位差为 π/2的交变电压： US = Um sinωt UC = Um cosωt 则： Uo =Uos+ Uos=KUScosθ1－K Ucsinθ1 = K Um sinωt cosθ1－K Um cosωt sinθ1 = K Um sin（ωt －θ1） 结论：只要能测出Uo与US相位差θ1 ，就可求得滑尺与定 尺相对位移量 x 。 第二节 位置检 测装置 二. 感应同步器

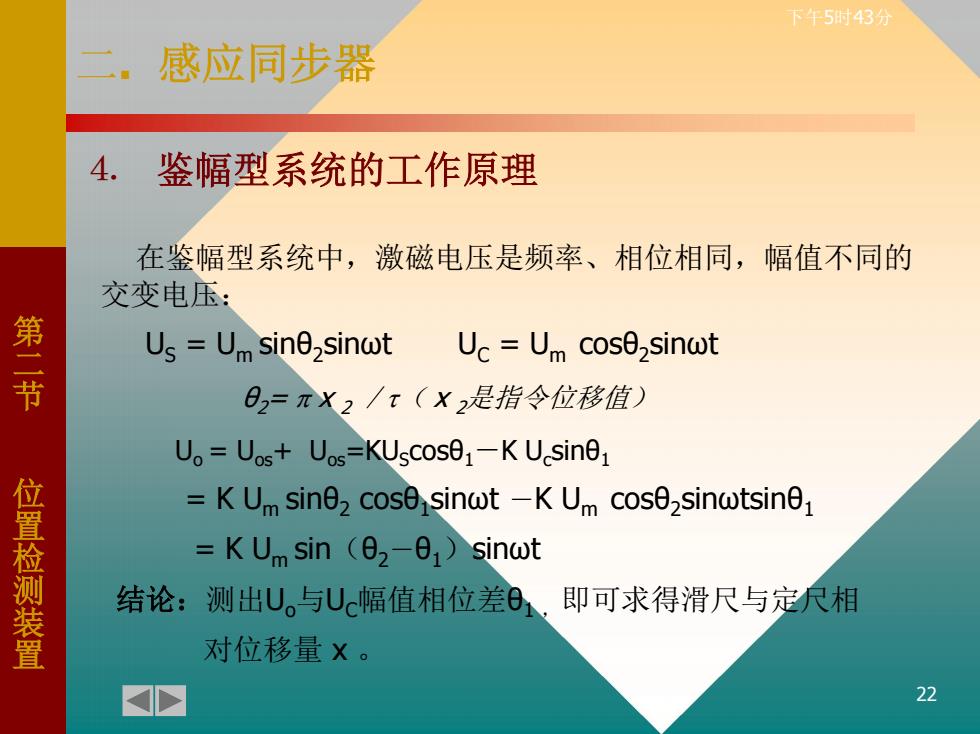

下午5时43分 感应同步器 4.鉴幅型系统的工作原理 在鉴幅型系统中，激磁电压是频率、相位相同，幅值不同的 交变电压： 第 Us =Um sine2sinwt Uc=Um cose2sinwt 节 日=元X2/π(X2是指令位移值) Uo=Uos+Uos=KUscos01-K U.sin01 =K Um sine2 cose sinwt -K Um cose2sinwtsine 位置检测装置 =KU sin (02-0)sinwt 结论：测出U,与Uc幅值相位差0， 即可求得滑尺与定尺相 对位移量X。 22
下午5时43分 数控技 术 22 ⒋ 鉴幅型系统的工作原理 在鉴幅型系统中，激磁电压是频率、相位相同，幅值不同的 交变电压： US = Um sinθ2sinωt UC = Um cosθ2sinωt θ2= x 2 ／（ x 2是指令位移值） Uo = Uos+ Uos=KUScosθ1－K Ucsinθ1 = K Um sinθ2 cosθ1sinωt －K Um cosθ2sinωtsinθ1 = K Um sin（θ2－θ1）sinωt 结论：测出Uo与UC幅值相位差θ1 ，即可求得滑尺与定尺相 对位移量 x 。 第二节 位置检 测装置 二. 感应同步器

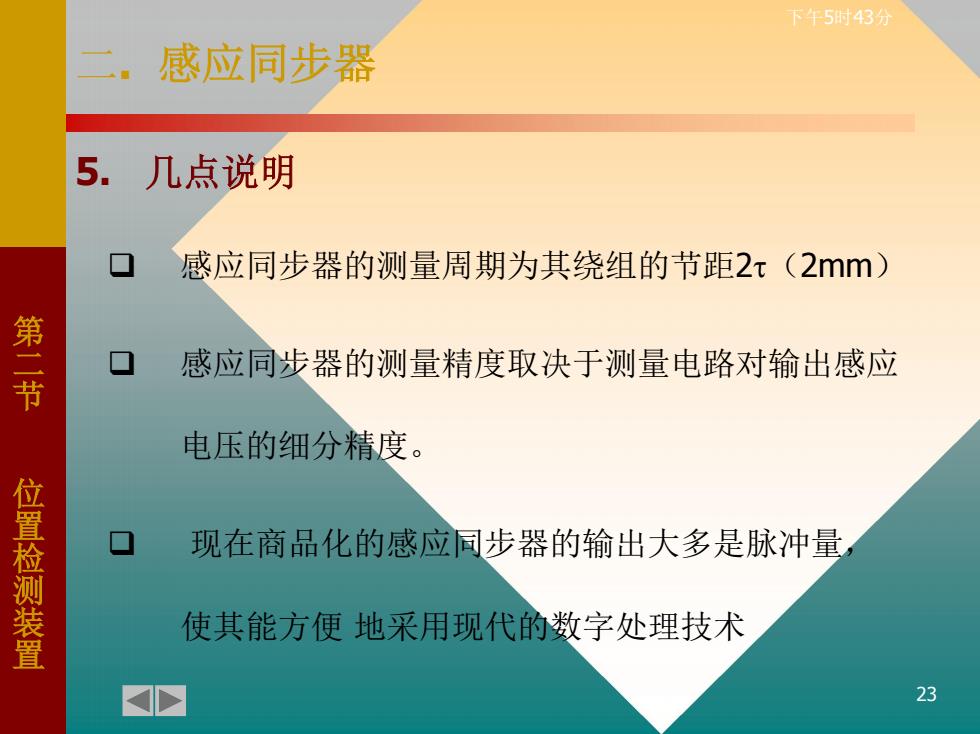

下午5时43分 感应同步器 5.几点说明 感应同步器的测量周期为其绕组的节距2x(2mm) 第 节 感应同步器的测量精度取决于测量电路对输出感应 电压的细分精度。 位置检测装置 现在商品化的感应同步器的输出大多是脉冲量 使其能方便地采用现代的数字处理技术 23
下午5时43分 数控技 术 23 5. 几点说明 感应同步器的测量周期为其绕组的节距2（2mm） 感应同步器的测量精度取决于测量电路对输出感应 电压的细分精度。 现在商品化的感应同步器的输出大多是脉冲量， 使其能方便 地采用现代的数字处理技术 第二节 位置检 测装置 二. 感应同步器
下午5时43分 感应同步器 6、感应同步器的特点及使用注意事项 特点 第二节 精度高：平均自补偿特性； > 对环境的适应能力强：抗湿、温度、热变形影响的能力强； 维护简单、寿命长：非接触测量，无磨损，精度保持性好。 位置检测装置 ✉ 24
下午5时43分 数控技 术 24 6、感应同步器的特点及使用注意事项 特点 精度高：平均自补偿特性； 对环境的适应能力强：抗湿、温度、热变形影响的能力强； 维护简单、寿命长：非接触测量，无磨损，精度保持性好。 第二节 位置检 测装置 二. 感应同步器
下午5时43分 感应同步器 测量距离长：通过接长可满足大行程测量的要求。 第二节 串联方式n<10 位置检测装置 串并联方式n心10 ✉ 25
下午5时43分 数控技 术 25 测量距离长：通过接长可满足大行程测量的要求。 . . . . . 串联方式 n< 10 串并联方式 n≥ 10 第二节 位置检 测装置 二. 感应同步器
