Verilog程序结构 module rw1(a,b,out1,out2 ) input a,b; output out1,out2; reg out1; wire out2; assign out2 a always @(b)out1 <=~b; endmodule 菌州克通大学
Verilog程序结构 module rw1( a, b, out1, out2 ) ; input a, b; output out1, out2; reg out1; wire out2; assign out2 = a ; always @(b) out1 <= ~b; endmodule

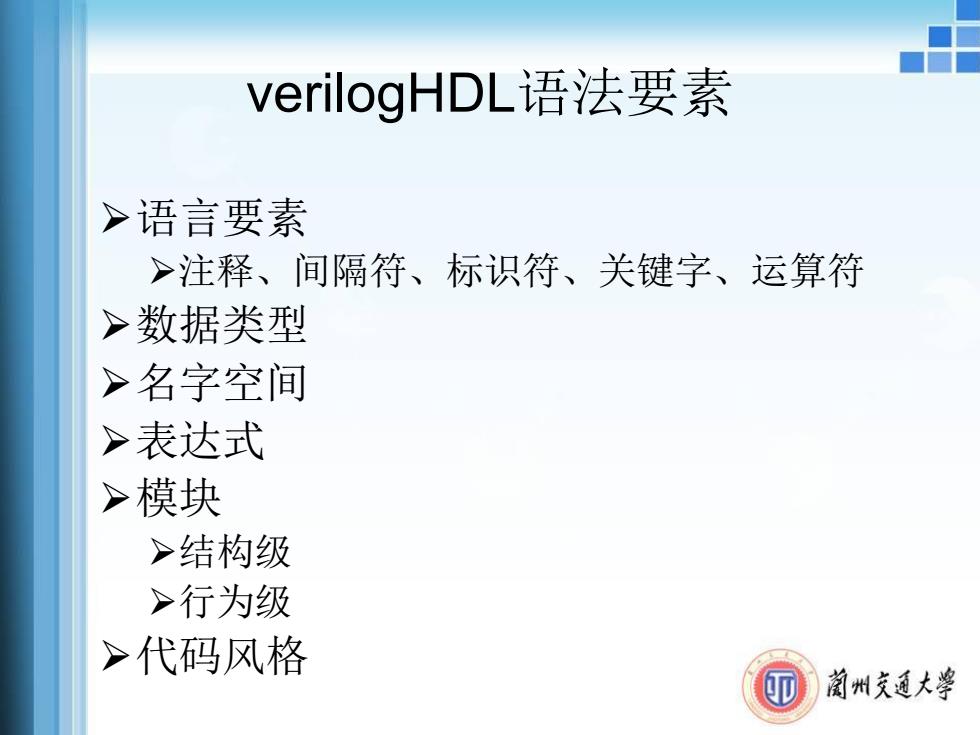

verilogHDL语法要素 >语言要素 >注释、间隔符、标识符、关键字、运算符 >数据类型 >名字空间 >表达式 >模块 >结构级 >行为级 >代码风格 ⑩ 菌州克通大等
verilogHDL语法要素 语言要素 注释、间隔符、标识符、关键字、运算符 数据类型 名字空间 表达式 模块 结构级 行为级 代码风格

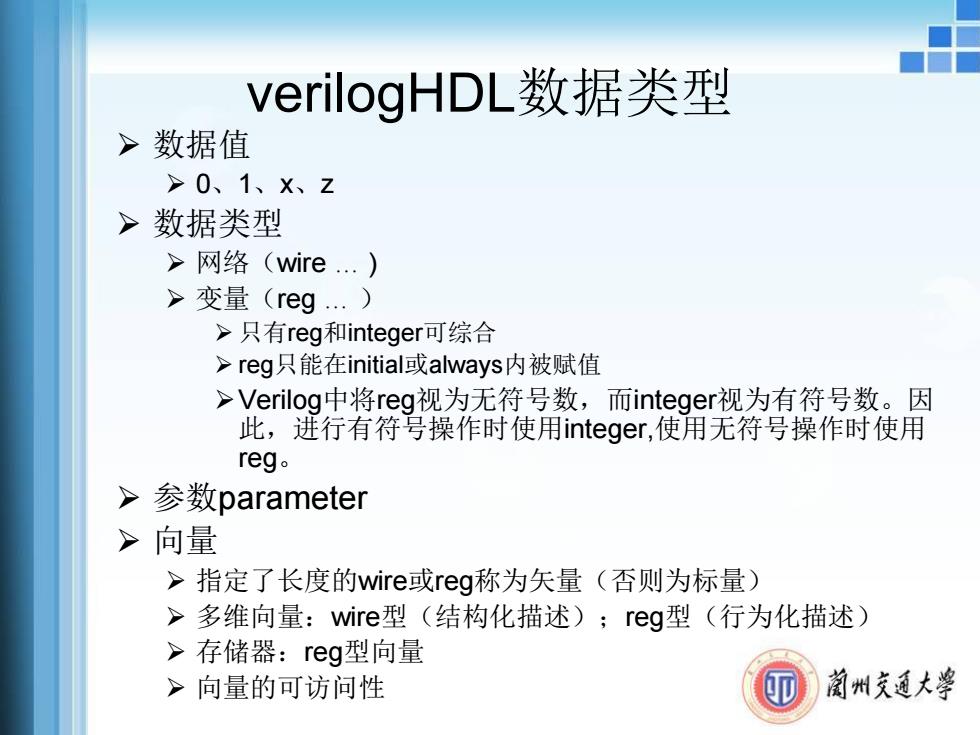

verilogHDL数据类型 > 数据值 >0、1、×、z >数据类型 >网络(wire.) > 变量(reg..) >只有reg和linteger可综合 >reg只能在initial或always内被赋值 >Verilog中将reg视为无符号数，而integer视为有符号数。因 此，进行有符号操作时使用integer,.使用无符号操作时使用 reg. > 参数parameter > 向量 >指定了长度的wire或reg称为矢量（否则为标量） >多维向量：wire型（结构化描述）；reg型（行为化描述） >存储器：reg型向量 >向量的可访问性 菌州克通大学
verilogHDL数据类型 数据值 0、1、x、z 数据类型 网络（wire … ) 变量（reg … ） 只有reg和integer可综合 reg只能在initial或always内被赋值 Verilog中将reg视为无符号数，而integer视为有符号数。因 此，进行有符号操作时使用integer,使用无符号操作时使用 reg。 参数parameter 向量 指定了长度的wire或reg称为矢量（否则为标量） 多维向量：wire型（结构化描述）；reg型（行为化描述） 存储器：reg型向量 向量的可访问性

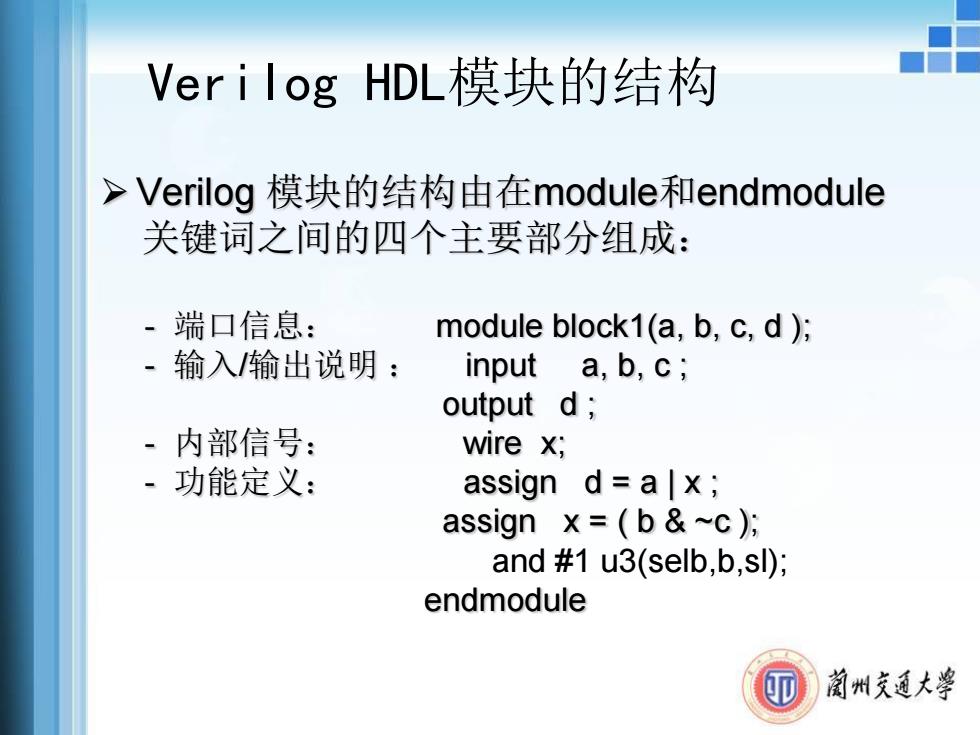

Ver ilog HDL模块的结构 >Verilog模块的结构由在module和endmodule 关键词之间的四个主要部分组成： -端口信息： module block1(a,b,c,d); 输入/输出说明： input a,b,c; output d; -内部信号： wire x; 功能定义： assign d=a x assign x=(b&~c); and #1 u3(selb,b,sl); endmodule 菌州克通大婆
Verilog HDL模块的结构 Verilog 模块的结构由在module和endmodule 关键词之间的四个主要部分组成： - 端口信息： module block1(a, b, c, d ); - 输入/输出说明 ： input a, b, c ; output d ; - 内部信号： wire x; - 功能定义： assign d = a | x ; assign x = ( b & ~c ); and #1 u3(selb,b,sl); endmodule

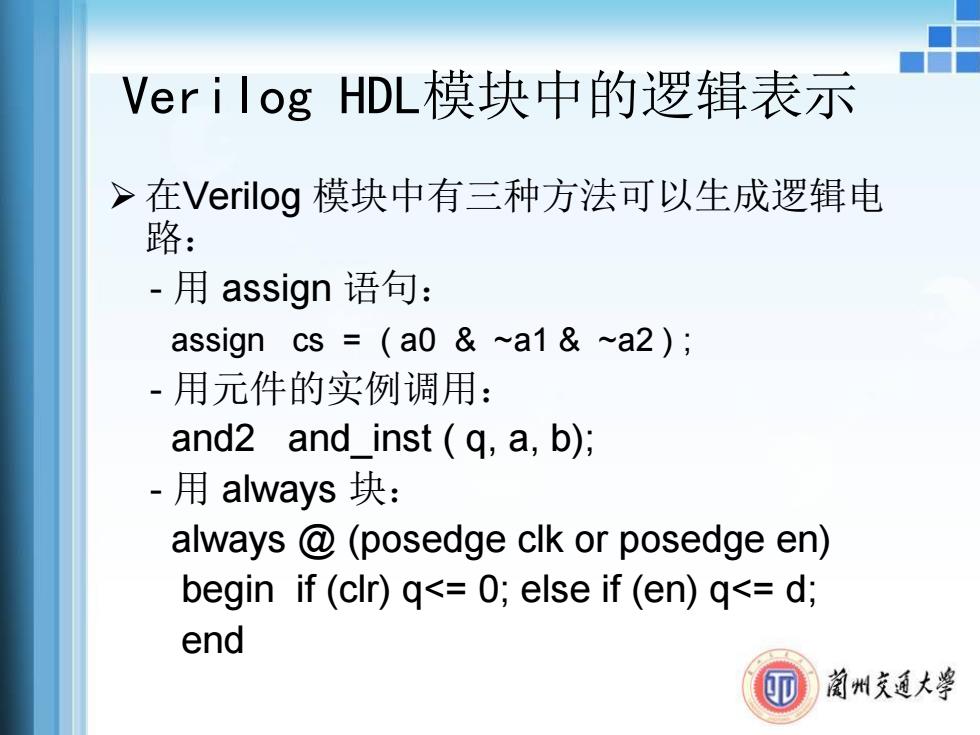

Ver ilog HDL模块中的逻辑表示 >在Verilog模块中有三种方法可以生成逻辑电 路： -用assign语句： assign cs =(a0 &~a1 &~a2) -用元件的实例调用： and2 and_inst (q,a,b); -用always块： always @(posedge clk or posedge en) begin if (clr)q<=0;else if (en)q<=d; end 菌州克通大粤
Verilog HDL模块中的逻辑表示 在Verilog 模块中有三种方法可以生成逻辑电 路： - 用 assign 语句： assign cs = ( a0 & ~a1 & ~a2 ) ; - 用元件的实例调用： and2 and_inst ( q, a, b); - 用 always 块： always @ (posedge clk or posedge en) begin if (clr) q<= 0; else if (en) q<= d; end
