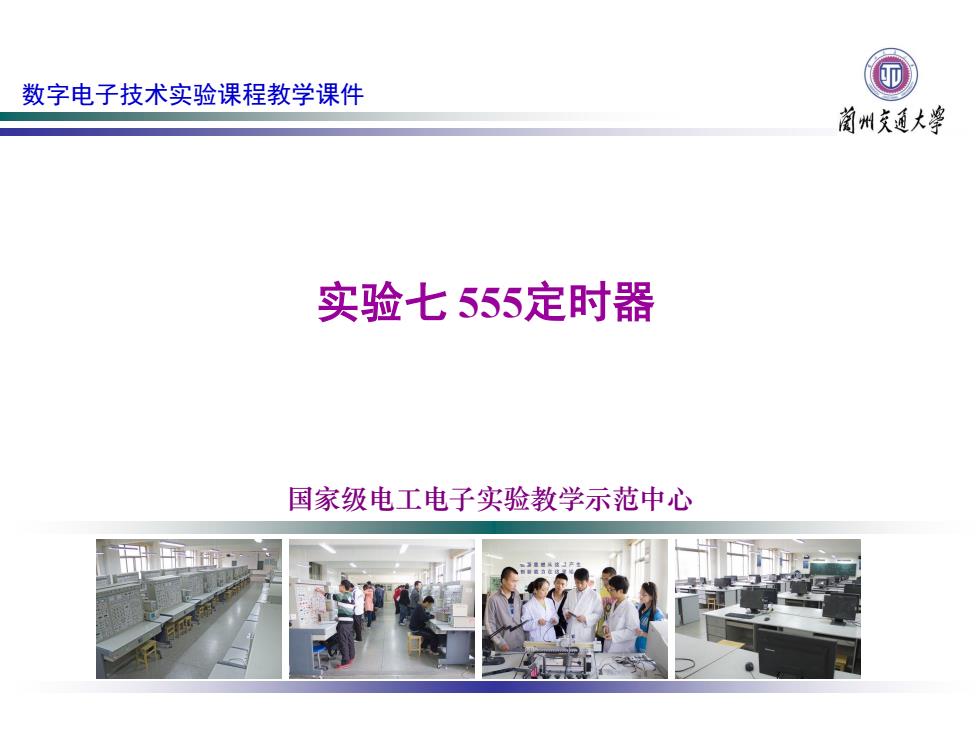

数字电子技术实验课程教学课件 @ 葡州克通大 实验七555定时器 国家级电工电子实验教学示范中心
实验七 555定时器 数字电子技术实验课程教学课件 国家级电工电子实验教学示范中心
纲要 葡州克通大率 一、实验目的 二、实验器材及仪器 三、实验原理 四、实验内容及步骤 五、分析与思考
纲要 一、实验目的 二、实验器材及仪器 三、实验原理 四、实验内容及步骤 五、分析与思考

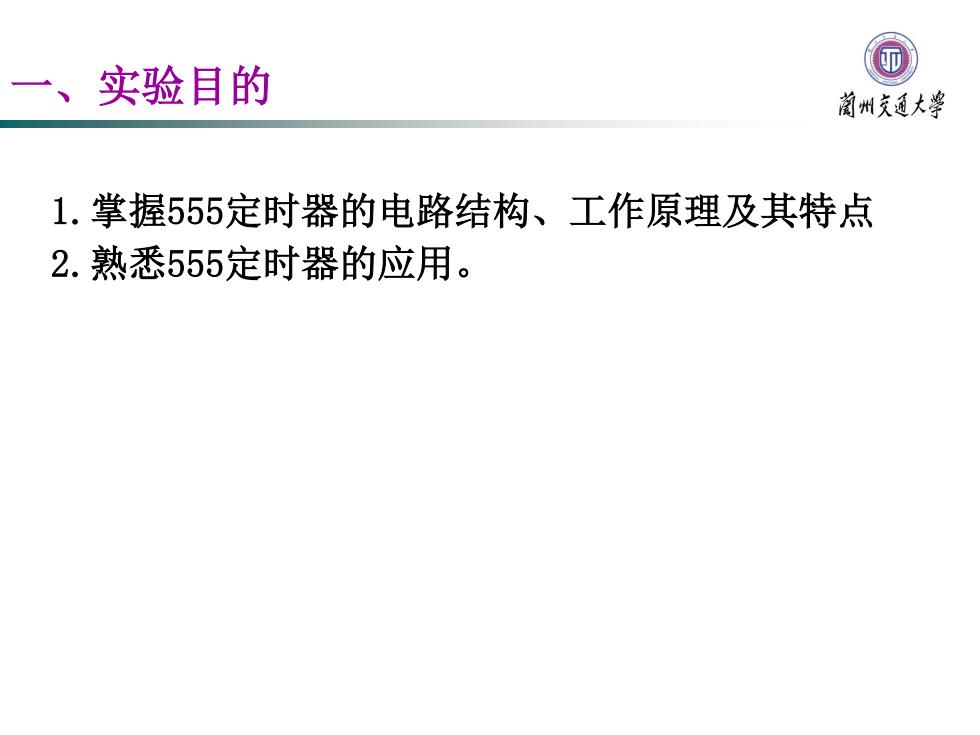

一、实验目的 菌州夫通大粤 1.掌握555定时器的电路结构、工作原理及其特点 2.熟悉555定时器的应用
一、实验目的 1.掌握555定时器的电路结构、工作原理及其特点 2.熟悉555定时器的应用
二、实验器材及仪器 菌州克通大粤 1.集成块555 2.电阻，电位器，电容若干 3.导线若干
二、实验器材及仪器 1.集成块555 2.电阻，电位器，电容若干 3.导线若干
三、实验原理 菌州克通大努 在数字系统中常常需要用到各种幅度、宽度以及具有 陡峭边沿的矩形脉冲信号，如触发器的时钟脉冲(CP)。 获取这些脉冲信号的方法通常有两种： ①脉冲产生电路直接产生； ②利用已有的周期信号整形、变换得到。 脉冲整形、变换电路一单稳态触发器 施密特触发器： 脉冲产生电路—多谐振荡器； 多用途的定时电路—555定时器
三、实验原理 在数字系统中常常需要用到各种幅度、宽度以及具有 陡峭边沿的矩形脉冲信号，如触发器的时钟脉冲（CP）。 获取这些脉冲信号的方法通常有两种： ①脉冲产生电路直接产生； ②利用已有的周期信号整形、变换得到。 脉冲整形、变换电路——单稳态触发器 施密特触发器； 脉冲产生电路——多谐振荡器； 多用途的定时电路——555定时器
