(二) 卧式收割机 Vm ω 拨禾轮 分禾器 切割器 输送带 基本构成：分禾器、拨禾轮、切割器、 输送装置、传动装置等
(二) 卧式收割机 Vm ω 拨禾轮 分禾器 切割器 输送带 基本构成：分禾器、拨禾轮、切割器、 输送装置、传动装置等

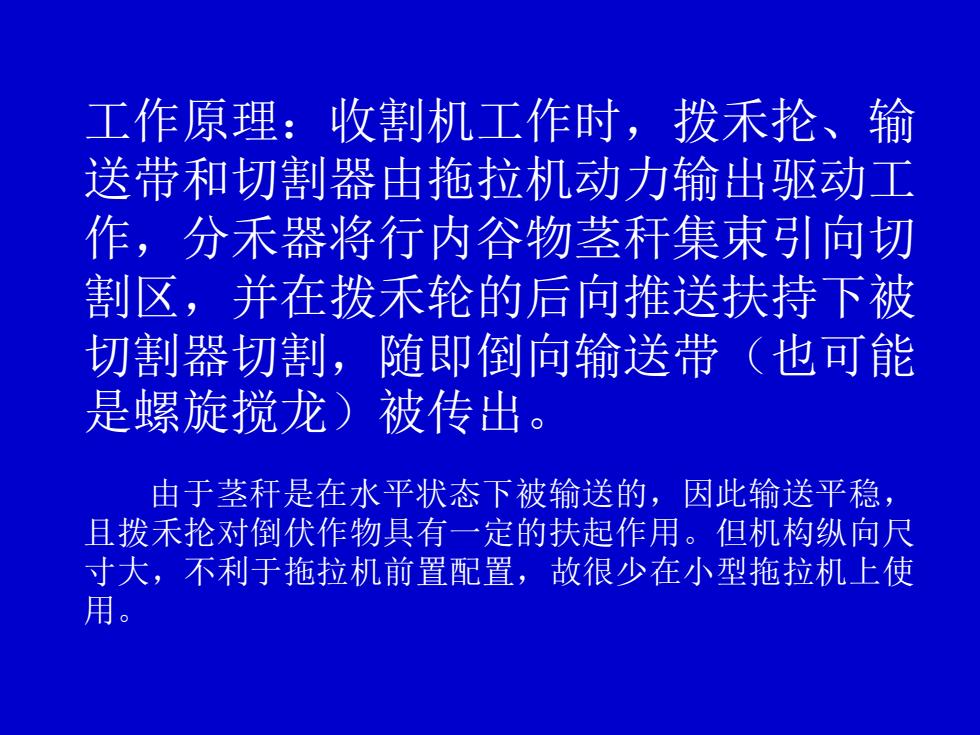

工作原理：收割机工作时，拨禾抡、输 送带和切割器由拖拉机动力输出驱动工 作，分禾器将行内谷物茎秆集束引向切 割区，并在拨禾轮的后向推送扶持下被 切割器切割，随即倒向输送带（也可能 是螺旋搅龙）被传出。 由于茎秆是在水平状态下被输送的，因此输送平稳， 且拨禾抡对倒伏作物具有一定的扶起作用。但机构纵向尺 寸大，不利于拖拉机前置配置，故很少在小型拖拉机上使 用
工作原理：收割机工作时，拨禾抡、输 送带和切割器由拖拉机动力输出驱动工 作，分禾器将行内谷物茎秆集束引向切 割区，并在拨禾轮的后向推送扶持下被 切割器切割，随即倒向输送带（也可能 是螺旋搅龙）被传出。 由于茎秆是在水平状态下被输送的，因此输送平稳， 且拨禾抡对倒伏作物具有一定的扶起作用。但机构纵向尺 寸大，不利于拖拉机前置配置，故很少在小型拖拉机上使 用
卧式收割机的输送带有单带和双带 之分：单带为割晒机使用，双带为收割 机使用，如下图所示： 单带 双带 本章中主要讲授的内容是：切割器和扶禾器
卧式收割机的输送带有单带和双带 之分：单带为割晒机使用，双带为收割 机使用，如下图所示： 单带 双带 本章中主要讲授的内容是：切割器和扶禾器

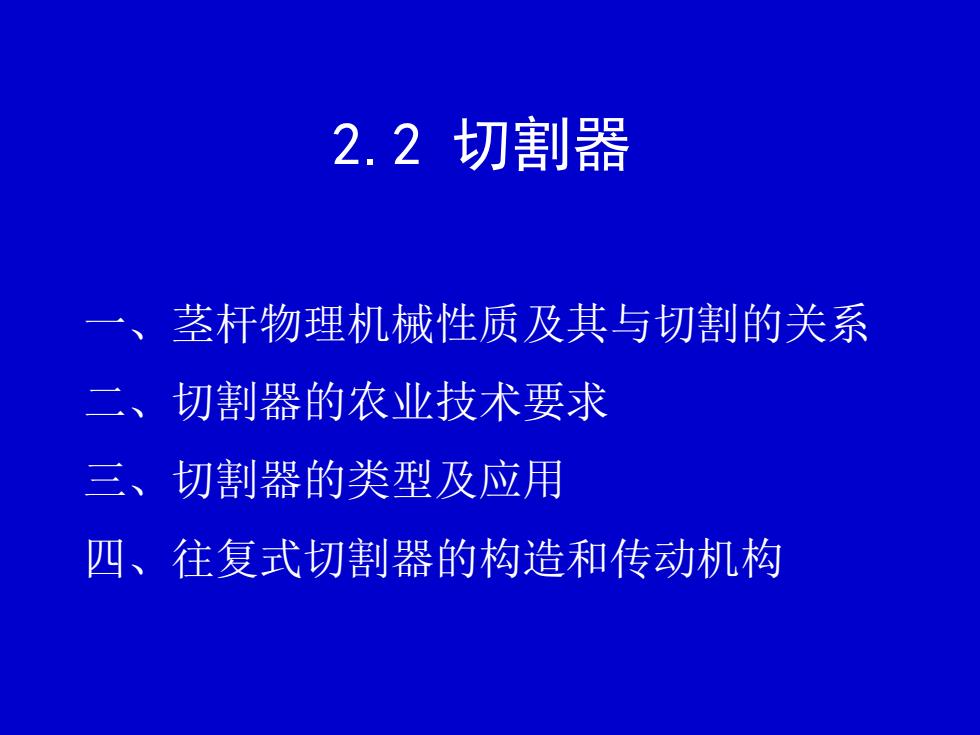

2.2 切割器 一、茎杆物理机械性质及其与切割的关系 二、切割器的农业技术要求 三、切割器的类型及应用 四、往复式切割器的构造和传动机构
2.2 切割器 一、茎杆物理机械性质及其与切割的关系 二、切割器的农业技术要求 三、切割器的类型及应用 四、往复式切割器的构造和传动机构
一、谷物茎秆的切割理论 切割器是收割机上的重要工作 部件，他主要完成对谷物茎秆的切 割任务，为了有一个良好的工作质 量，一般对切割器有如下的技术要 求：割茬整齐、不漏割、不堵刀、 功率消耗小
一、谷物茎秆的切割理论 切割器是收割机上的重要工作 部件，他主要完成对谷物茎秆的切 割任务，为了有一个良好的工作质 量，一般对切割器有如下的技术要 求：割茬整齐、不漏割、不堵刀、 功率消耗小
