2. 立式收割机的类型 • 1) 侧向放铺型 • 2) 后放铺型
2. 立式收割机的类型 • 1) 侧向放铺型 • 2) 后放铺型
侧向放铺型 有两种结构: • A. 侧向输送侧面放铺型 • B. 中间输送侧面放铺型
侧向放铺型 有两种结构: • A. 侧向输送侧面放铺型 • B. 中间输送侧面放铺型
侧向输送侧面放铺型 图8-1 侧向输送侧放铺型收割机 1.分禾器 2.扶禾星轮3.输送带
侧向输送侧面放铺型 图8-1 侧向输送侧放铺型收割机 1.分禾器 2.扶禾星轮3.输送带

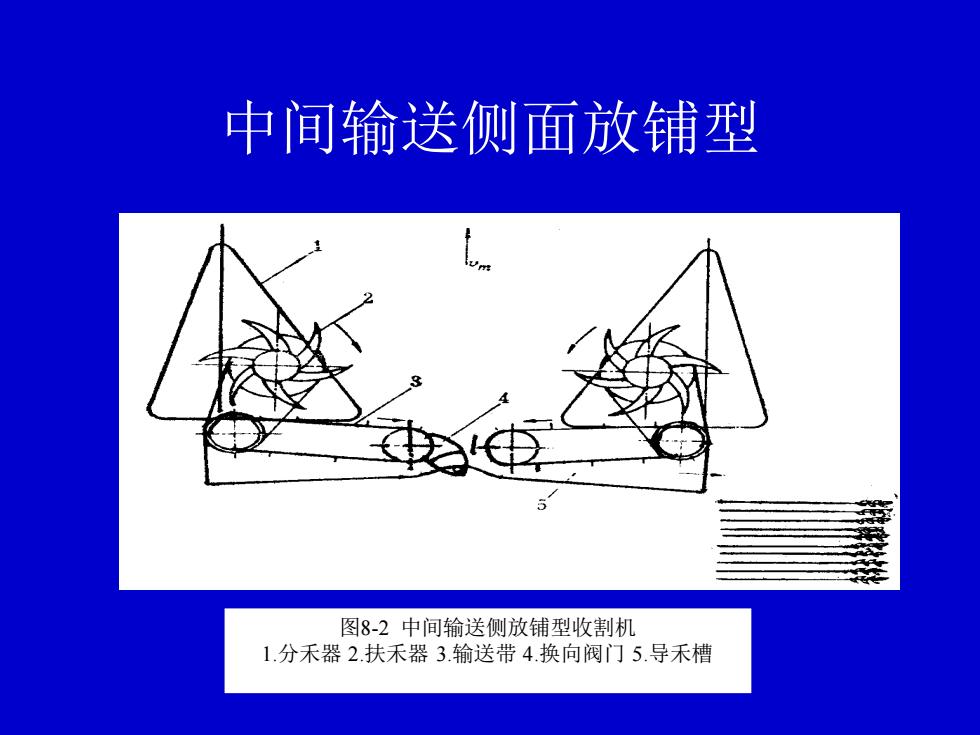

中间输送侧面放铺型 图8-2 中间输送侧放铺型收割机 1.分禾器 2.扶禾器 3.输送带 4.换向阀门 5.导禾槽
中间输送侧面放铺型 图8-2 中间输送侧放铺型收割机 1.分禾器 2.扶禾器 3.输送带 4.换向阀门 5.导禾槽
后放铺型 图8-4 后放铺收割机 1.小分禾器2.扶禾三角带拨齿3.星轮4.压簧 5.输送带 6.转向星轮7.转向夹持 输送带 8.压杆 9.导向杆
后放铺型 图8-4 后放铺收割机 1.小分禾器2.扶禾三角带拨齿3.星轮4.压簧 5.输送带 6.转向星轮7.转向夹持 输送带 8.压杆 9.导向杆
