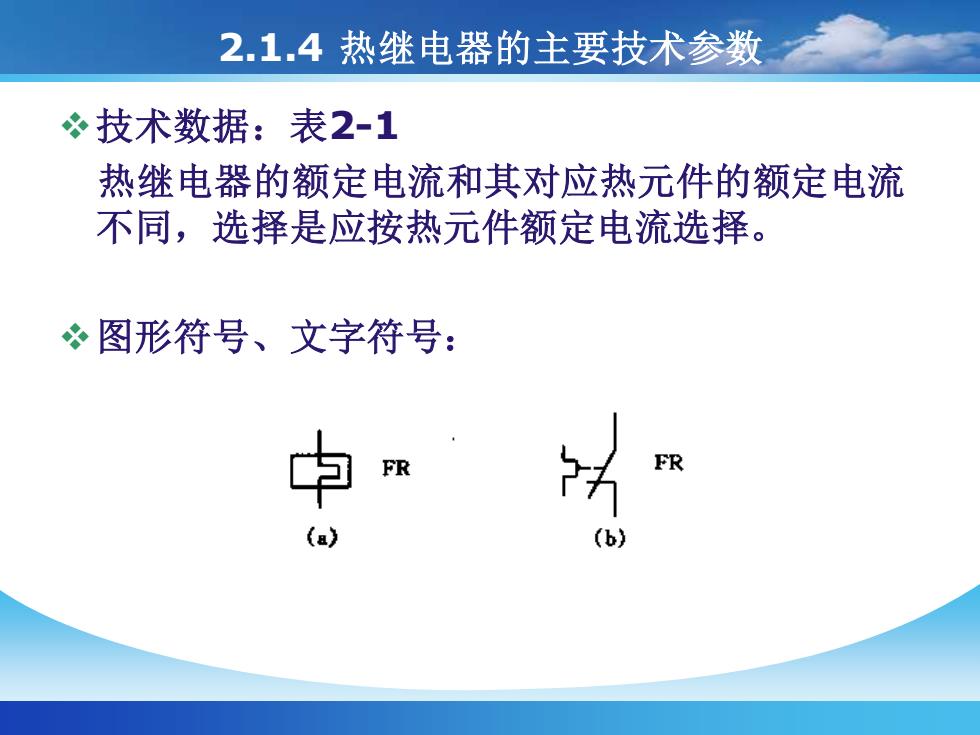

2.1.4热继电器的主要技术参数*技术数据：表2-1热继电器的额定电流和其对应热元件的额定电流不同，选择是应按热元件额定电流选择。心图形符号、文字符号：FRFR(a)(b)
2.1.4 热继电器的主要技术参数 ❖技术数据：表2-1 热继电器的额定电流和其对应热元件的额定电流 不同，选择是应按热元件额定电流选择。 ❖图形符号、文字符号：

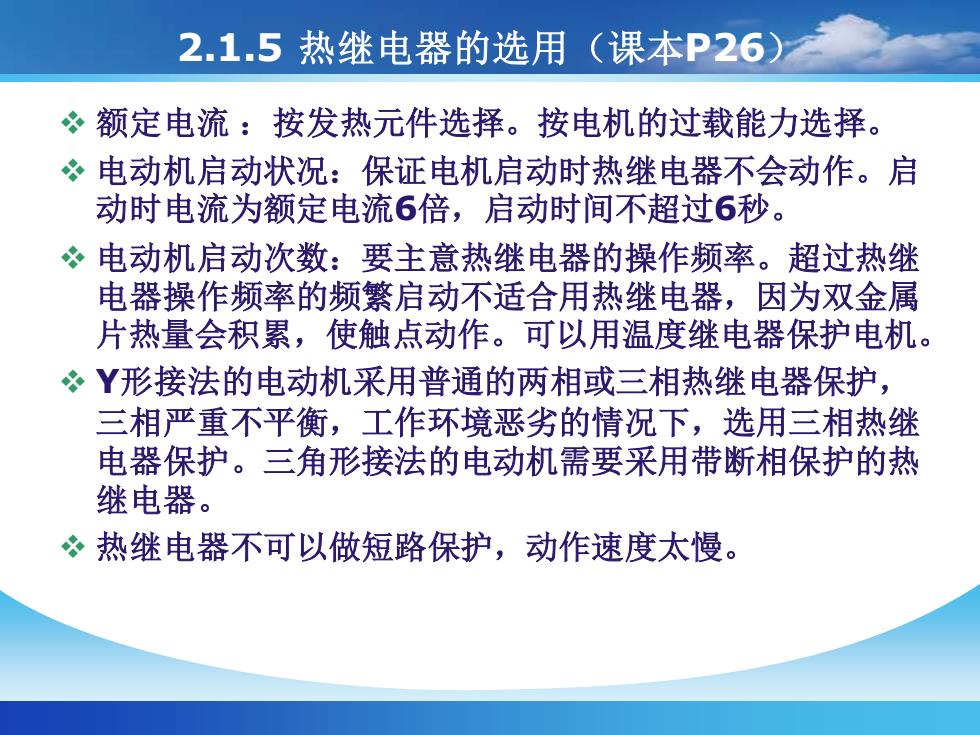

2.1.5热继电器的选用（课本P26额定电流：按发热元件选择。按电机的过载能力选择。电动机启动状况：保证电机启动时热继电器不会动作。启动时电流为额定电流6倍，启动时间不超过6秒。电动机启动次数：要主意热继电器的操作频率。超过热继电器操作频率的频繁启动不适合用热继电器，因为双金属片热量会积累，使触点动作。可以用温度继电器保护电机。Y形接法的电动机采用普通的两相或三相热继电器保护，三相严重不平衡，工作环境恶劣的情况下，选用三相热继电器保护。三角形接法的电动机需要采用带断相保护的热继电器。热继电器不可以做短路保护，动作速度太慢
2.1.5 热继电器的选用（课本P26） ❖ 额定电流 ：按发热元件选择。按电机的过载能力选择。 ❖ 电动机启动状况：保证电机启动时热继电器不会动作。启 动时电流为额定电流6倍，启动时间不超过6秒。 ❖ 电动机启动次数：要主意热继电器的操作频率。超过热继 电器操作频率的频繁启动不适合用热继电器，因为双金属 片热量会积累，使触点动作。可以用温度继电器保护电机。 ❖ Y形接法的电动机采用普通的两相或三相热继电器保护， 三相严重不平衡，工作环境恶劣的情况下，选用三相热继 电器保护。三角形接法的电动机需要采用带断相保护的热 继电器。 ❖ 热继电器不可以做短路保护，动作速度太慢

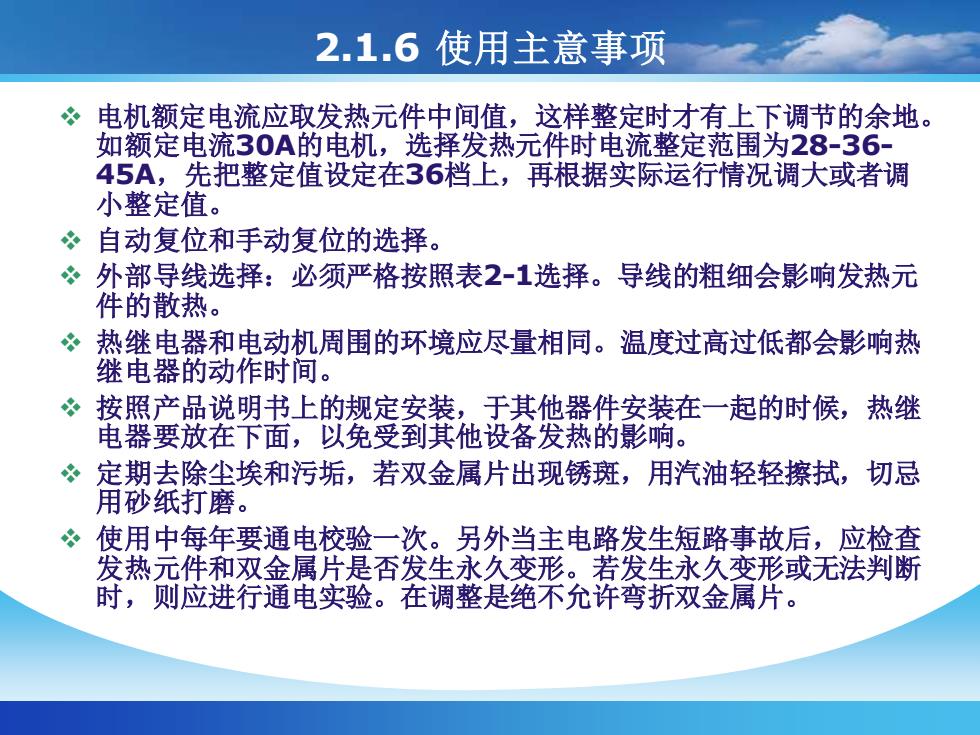

2.1.6使用主意事项电机额定电流应取发热元件中间值，这样整定时才有上下调节的余地。如额定电流30A的电机，选择发热元件时电流整定范围为28-36-45A，先把整定值设定在36档上，再根据实际运行情况调大或者调小整定值。心自动复位和手动复位的选择。外部导线选择：必须严格按照表2-1选择。导线的粗细会影响发热元件的散热。热继电器和电动机周围的环境应尽量相同。温度过高过低都会影响热继电器的动作时间。X按照产品说明书上的规定安装，于其他器件安装在一起的时候，热继电器要放在下面，以免受到其他设备发热的影响。定期去除尘埃和污垢，若双金属片出现锈斑，用汽油轻轻擦拭，切忌X用砂纸打磨。文使用中每年要通电校验一次。另外当主电路发生短路事故后，应检查发热元件和双金属片是否发生永久变形。若发生永久变形或无法判断时，则应进行通电实验。在调整是绝不允许弯折双金属片
2.1.6 使用主意事项 ❖ 电机额定电流应取发热元件中间值，这样整定时才有上下调节的余地。 如额定电流30A的电机，选择发热元件时电流整定范围为28-36- 45A，先把整定值设定在36档上，再根据实际运行情况调大或者调 小整定值。 ❖ 自动复位和手动复位的选择。 ❖ 外部导线选择：必须严格按照表2-1选择。导线的粗细会影响发热元 件的散热。 ❖ 热继电器和电动机周围的环境应尽量相同。温度过高过低都会影响热 继电器的动作时间。 ❖ 按照产品说明书上的规定安装，于其他器件安装在一起的时候，热继 电器要放在下面，以免受到其他设备发热的影响。 ❖ 定期去除尘埃和污垢，若双金属片出现锈斑，用汽油轻轻擦拭，切忌 用砂纸打磨。 ❖ 使用中每年要通电校验一次。另外当主电路发生短路事故后，应检查 发热元件和双金属片是否发生永久变形。若发生永久变形或无法判断 时，则应进行通电实验。在调整是绝不允许弯折双金属片
2.2信号继电器心输入量为非电信号，且当信号达到一定值时，才能使触头动作的继电器。常用的有：温度继电器速度继电器、压力继电器、液位继电器、干簧继电器和光电继电器
2.2 信号继电器 ❖输入量为非电信号，且当信号达到一定值时，才 能使触头动作的继电器。常用的有：温度继电器、 速度继电器、压力继电器、液位继电器、干簧继 电器和光电继电器

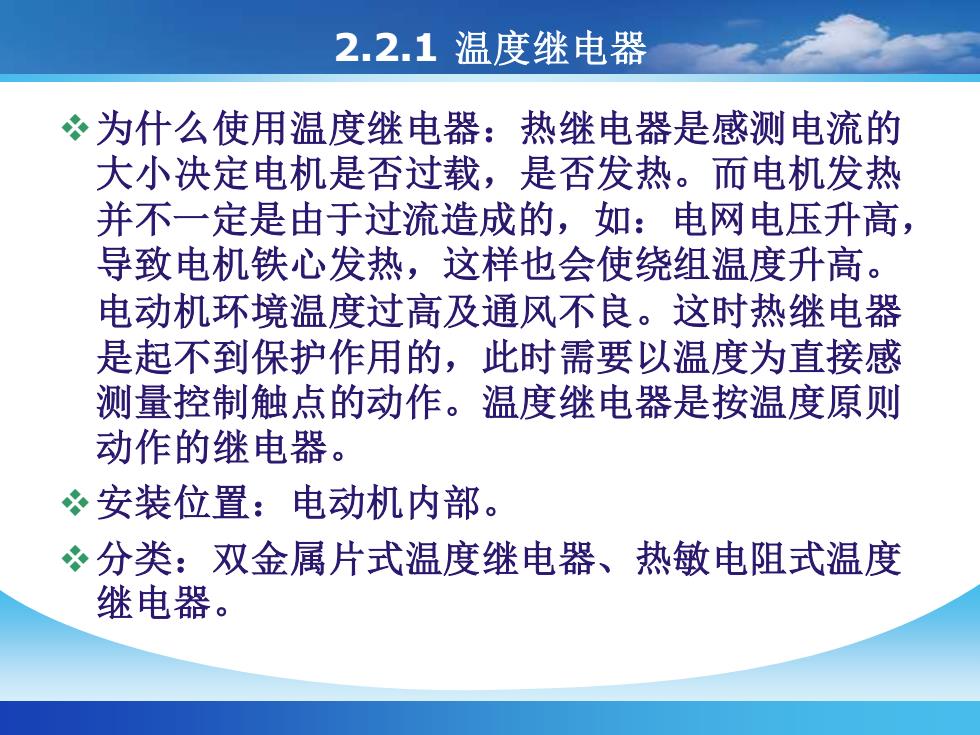

2.2.1温度继电器心为什么使用温度继电器：热继电器是感测电流的大小决定电机是否过载，是否发热。而电机发热并不一定是由于过流造成的，如：电网电压升高导致电机铁心发热，这样也会使绕组温度升高。电动机环境温度过高及通风不良。这时热继电器是起不到保护作用的，此时需要以温度为直接感测量控制触点的动作。温度继电器是按温度原则动作的继电器。心安装位置：电动机内部，&分类：双金属片式温度继电器、热敏电阻式温度继电器
2.2.1 温度继电器 ❖为什么使用温度继电器：热继电器是感测电流的 大小决定电机是否过载，是否发热。而电机发热 并不一定是由于过流造成的，如：电网电压升高， 导致电机铁心发热，这样也会使绕组温度升高。 电动机环境温度过高及通风不良。这时热继电器 是起不到保护作用的，此时需要以温度为直接感 测量控制触点的动作。温度继电器是按温度原则 动作的继电器。 ❖安装位置：电动机内部。 ❖分类：双金属片式温度继电器、热敏电阻式温度 继电器
