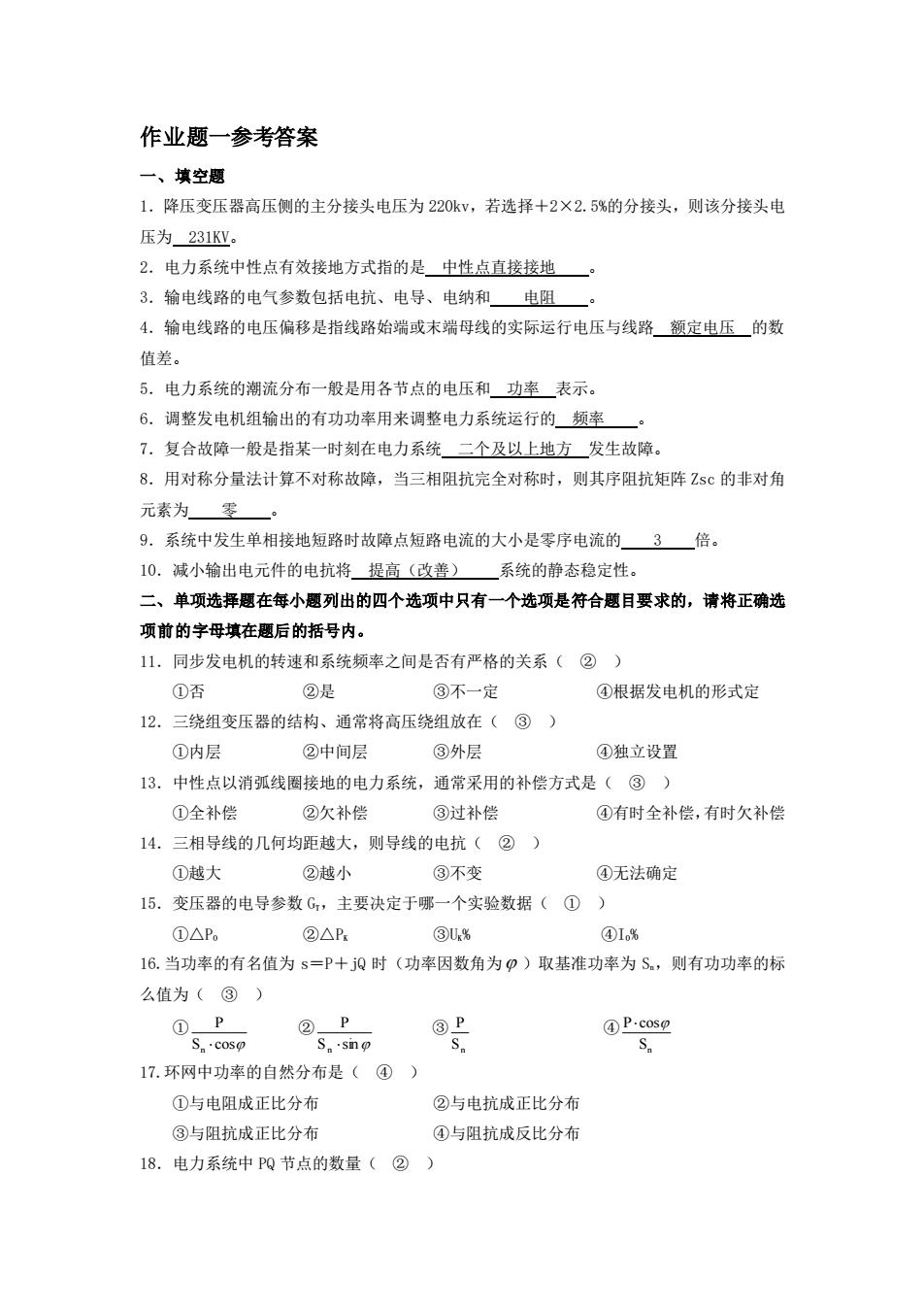

作业题一参考答案 一、填空题 1.降压变压器高压侧的主分接头电压为220kv,若选择+2×2.5%的分接头，则该分接头电 压为231K型。 2.电力系统中性点有效接地方式指的是中性点直接接地。 3.输电线路的电气参数包括电抗、电导、电纳和电阻一。 4.输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路额定电压的数 值差。 5.电力系统的湖流分布一般是用各节点的电压和功率表示。 6。调整发电机组输出的有功功率用来调整电力系统运行的缬率一。 7.复合故障一般是指某一时刻在电力系统二个及以上地方发生故障 8.用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵ZSC的非对角 元素为零 9.系统中发生单相接地短路时故障点短路电流的大小是零序电流的3一倍 10.减小输出电元件的电抗将_提高（改善）一系统的静态稳定性。 二、单项选择题在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选 项前的字母填在题后的括号内。 1山.同步发电机的转速和系统频率之间是否有严格的关系（②） ②是 ③不一定 ④根据发电机的形式定 12.三绕组变压器的结构、通常将高压绕组放在（③） ①内层 ②中间层 ③外层 ④独立设置 13.中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（③） ①全补偿 ②次补偿 ③过补偿 ④有时全补偿，有时欠补偿 14.三相导线的几何均距越大，则导线的电抗（②） ①越大 ②越小 ③不变 ④无法确定 15.变压器的电导参数G,主要决定于哪一个实验数据（①） ①△P。 ②△P. ③U儿，% ④I% 16.当功率的有名值为s=P+Q时（功率因数角为P)取基准功率为S,则有功功率的标 么值为（③） s.ino ④P·cosg 17.环网中功率的自然分布是（④） ①与电阻成正比分布 ②与电抗成正比分布 ③与阻抗成正比分布 ④与阻抗成反比分布 18.电力系统中PQ节点的数量（②）
作业题一参考答案 一、填空题 1．降压变压器高压侧的主分接头电压为 220kv，若选择＋2×2.5%的分接头，则该分接头电 压为 231KV。 2．电力系统中性点有效接地方式指的是 中性点直接接地 。 3．输电线路的电气参数包括电抗、电导、电纳和 电阻 。 4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路 额定电压 的数 值差。 5．电力系统的潮流分布一般是用各节点的电压和 功率 表示。 6．调整发电机组输出的有功功率用来调整电力系统运行的 频率 。 7．复合故障一般是指某一时刻在电力系统 二个及以上地方 发生故障。 8．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵 Zsc 的非对角 元素为 零 。 9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的 3 倍。 10．减小输出电元件的电抗将 提高（改善） 系统的静态稳定性。 二、单项选择题在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选 项前的字母填在题后的括号内。 11．同步发电机的转速和系统频率之间是否有严格的关系（ ② ） ①否 ②是 ③不一定 ④根据发电机的形式定 12．三绕组变压器的结构、通常将高压绕组放在（ ③ ） ①内层 ②中间层 ③外层 ④独立设置 13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（ ③ ） ①全补偿 ②欠补偿 ③过补偿 ④有时全补偿，有时欠补偿 14．三相导线的几何均距越大，则导线的电抗（ ② ） ①越大 ②越小 ③不变 ④无法确定 15．变压器的电导参数 GT，主要决定于哪一个实验数据（ ① ） ①△PO ②△PK ③UK% ④IO% 16.当功率的有名值为 s＝P＋jQ 时（功率因数角为 ）取基准功率为 Sn，则有功功率的标 么值为（ ③ ） ① S cos P n ② S sin P n ③ Sn P ④ Sn P cos 17.环网中功率的自然分布是（ ④ ） ①与电阻成正比分布 ②与电抗成正比分布 ③与阻抗成正比分布 ④与阻抗成反比分布 18．电力系统中 PQ 节点的数量（ ② ）

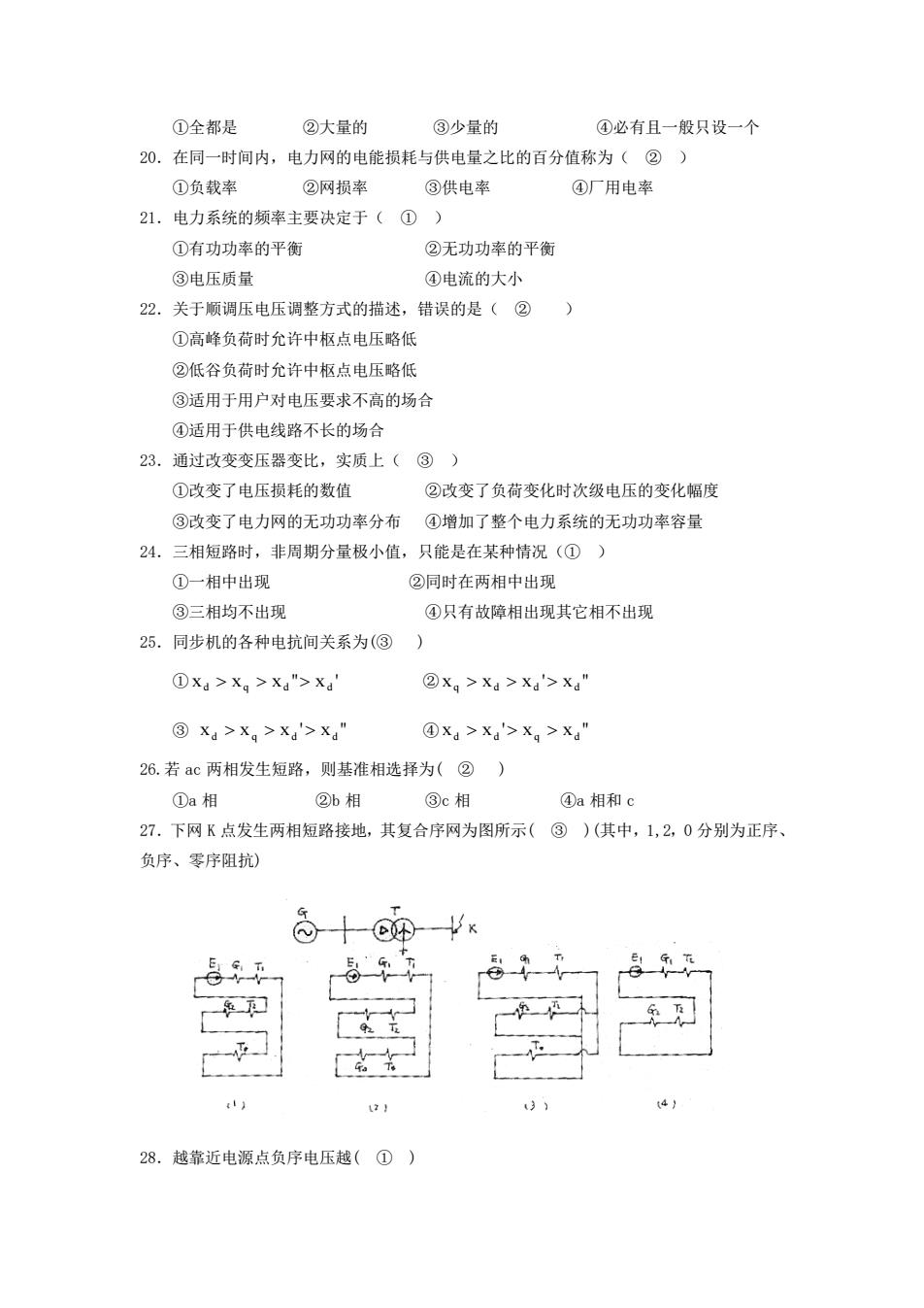

①全都是 ②大量的 ③少量的 ④必有且一般只设一个 20.在同一时间内，电力网的电能损耗与供电量之比的百分值称为（②） ①负载率 ②网损率 ③供电率 ④厂用电率 21,电力系统的频率主要决定于（①） ①有功功率的平 ②无功功率的平衡 ③电压质量 ④电流的大小 22.关于顺调压电压调整方式的描述，错误的是（② ①高峰负荷时允许中枢点电压略低 ②低谷负荷时允许中枢点电压路低 ③适用于用户对电压要求不高的场合 ④适用于供电线路不长的场合 23.通过改变变压器变比，实质上（③） ①改变了电压损耗的数值 ②改变了负荷变化时次级电压的变化幅度 ③改变了电力网的无功功率分布④增加了整个电力系统的无功功率容量 24.三相短路时，非周期分量极小值，只能是在某种情况（①） ①一相中出现 ②同时在两相中出现 ③三相均不出现 ④只有故障相出现其它相不出现 25.同步机的各种电抗间关系为（③） ①xa>g>Xa">Xa ②xg>xa>X'>xa" ③Xa>xg>xa'>Xa" ④xa>xa'>xg>xa” 26.若ac两相发生短路，则基准相选择为（②） ①a相 ②b相 ③c相 ④a相和c 27.下网K点发生两相短路接地，其复合序网为图所示（③）（其中，1,2,0分别为正序 负序、零序阻抗) ⊙十-@④↓x 2 28.越靠近电源点负序电压越（①）
①全都是 ②大量的 ③少量的 ④必有且一般只设一个 20．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（ ② ） ①负载率 ②网损率 ③供电率 ④厂用电率 21．电力系统的频率主要决定于（ ① ） ①有功功率的平衡 ②无功功率的平衡 ③电压质量 ④电流的大小 22．关于顺调压电压调整方式的描述，错误的是（ ② ） ①高峰负荷时允许中枢点电压略低 ②低谷负荷时允许中枢点电压略低 ③适用于用户对电压要求不高的场合 ④适用于供电线路不长的场合 23．通过改变变压器变比，实质上（ ③ ） ①改变了电压损耗的数值 ②改变了负荷变化时次级电压的变化幅度 ③改变了电力网的无功功率分布 ④增加了整个电力系统的无功功率容量 24．三相短路时，非周期分量极小值，只能是在某种情况（① ） ①一相中出现 ②同时在两相中出现 ③三相均不出现 ④只有故障相出现其它相不出现 25．同步机的各种电抗间关系为(③ ) ① x x x " x ' d q d d ② x x x ' x " q d d d ③ x x x ' x " d q d d ④ x x ' x x " d d q d 26.若 ac 两相发生短路，则基准相选择为( ② ) ①a 相 ②b 相 ③c 相 ④a 相和 c 27．下网 K 点发生两相短路接地，其复合序网为图所示( ③ )(其中，1,2，0 分别为正序、 负序、零序阻抗) 28．越靠近电源点负序电压越( ① )

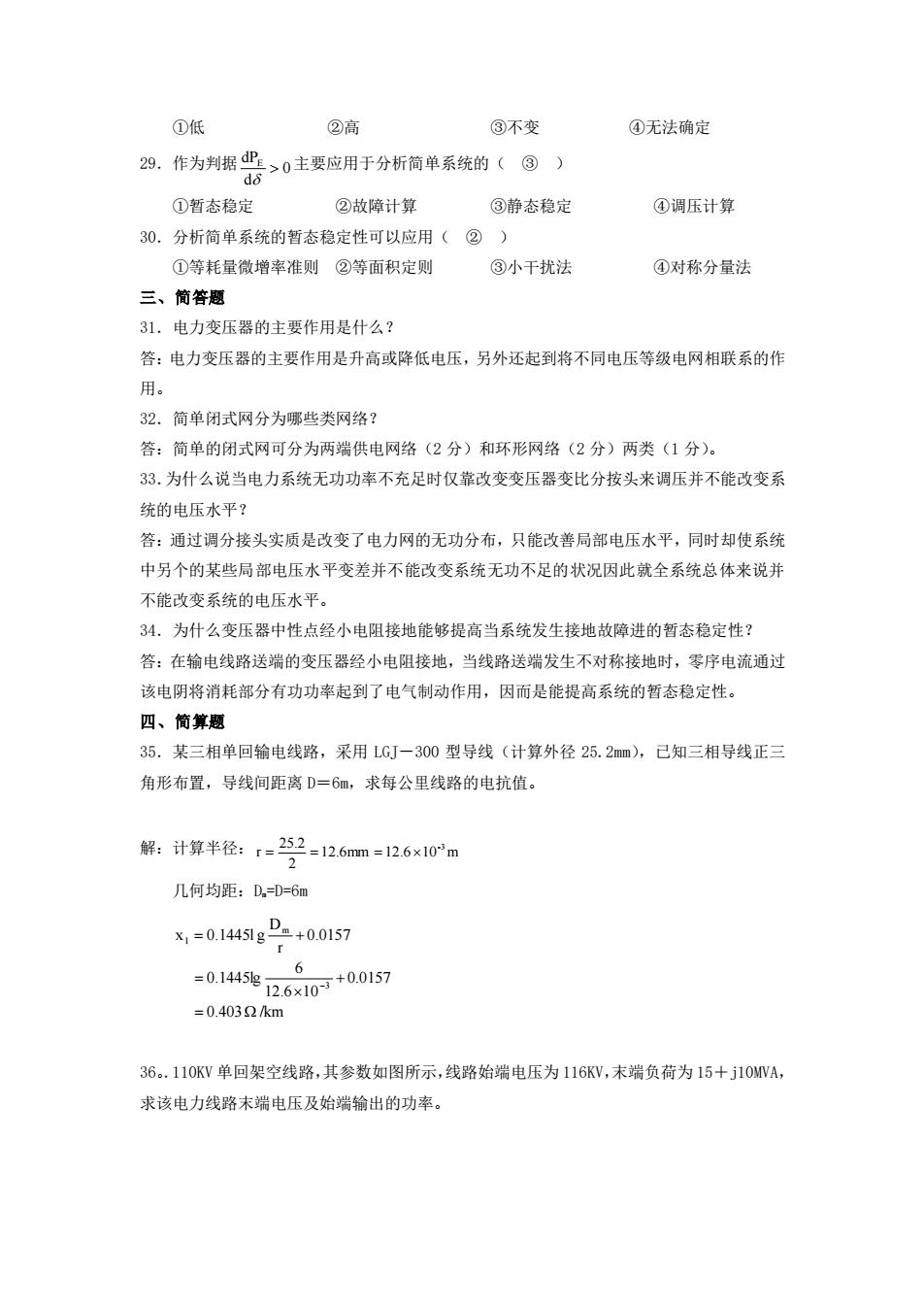

①低 ②高 ③不变 ④无法确定 2为。作为判据墨>0主要应用于分析简单系统的（国） ①哲态稳定 ②故障计算 ③静态稳定 ④调压计算 30.分析简单系统的暂态稳定性可以应用（②） ①等耗量微增率准则②等面积定则 ③小干扰法 ④对称分量法 三、简答题 31.电力变压器的主要作用是什么？ 答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作 用。 32.简单闭式网分为哪些类网络？ 答：简单的闭式网可分为两端供电网络(2分)和环形网络(2分)两类(1分) 3.为什么说当电力系统无功功率不充足时仅靠改变变压器变比分按头来调压并不能改变系 统的电压水平？ 答：通过调分接头实质是改变了电力网的无功分布，只能改善局部电压水平，同时却使系统 中另个的某些局部电压水平变差并不能改变系统无功不足的状况因此就全系统总体来说并 不能改变系统的电压水平。 34.为什么变压器中性点经小电阻接地能够提高当系统发生接地故障进的暂态稳定性？ 答：在输电线路送端的变压器经小电阻接地，当线路送端发生不对称接地时，零序电流通过 该电阴将消耗部分有功功率起到了电气制动作用，因而是能提高系统的暂态稳定性。 四、简算题 35.某三相单回输电线路，采用LG-300型导线（计算外径25.2mm),己知三相导线正三 角形布置，导线间距离D=6m,求每公里线路的电抗值。 解：计算半径：r=252=12.6mm=126×10m 几何均距：D.=D=6m X1=0.14451gD_+0.0157 6 =0145g2610+0157 =0.403Ωkm 36。.110KV单回架空线路，其参数如图所示，线路始端电压为116KY,末端负荷为15+j10MWA, 求该电力线路末端电压及始端输出的功率
①低 ②高 ③不变 ④无法确定 29．作为判据 0 d dPE 主要应用于分析简单系统的（ ③ ） ①暂态稳定 ②故障计算 ③静态稳定 ④调压计算 30．分析简单系统的暂态稳定性可以应用（ ② ） ①等耗量微增率准则 ②等面积定则 ③小干扰法 ④对称分量法 三、简答题 31．电力变压器的主要作用是什么？ 答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作 用。 32．简单闭式网分为哪些类网络？ 答：简单的闭式网可分为两端供电网络（2 分）和环形网络（2 分）两类（1 分）。 33．为什么说当电力系统无功功率不充足时仅靠改变变压器变比分按头来调压并不能改变系 统的电压水平？ 答：通过调分接头实质是改变了电力网的无功分布，只能改善局部电压水平，同时却使系统 中另个的某些局部电压水平变差并不能改变系统无功不足的状况因此就全系统总体来说并 不能改变系统的电压水平。 34．为什么变压器中性点经小电阻接地能够提高当系统发生接地故障进的暂态稳定性？ 答：在输电线路送端的变压器经小电阻接地，当线路送端发生不对称接地时，零序电流通过 该电阴将消耗部分有功功率起到了电气制动作用，因而是能提高系统的暂态稳定性。 四、简算题 35．某三相单回输电线路，采用 LGJ－300 型导线（计算外径 25.2mm），已知三相导线正三 角形布置，导线间距离 D＝6m，求每公里线路的电抗值。 解：计算半径： 12.6mm 12.6 10 m 2 25.2 r -3 = = = 几何均距：Dm=D=6m 0.403 /km 0.0157 12.6 10 6 0.1445lg 0.0157 r D x 0.1445l g 3 m 1 = + = = + − 36。.110KV 单回架空线路，其参数如图所示，线路始端电压为 116KV，末端负荷为 15＋j10MVA， 求该电力线路末端电压及始端输出的功率

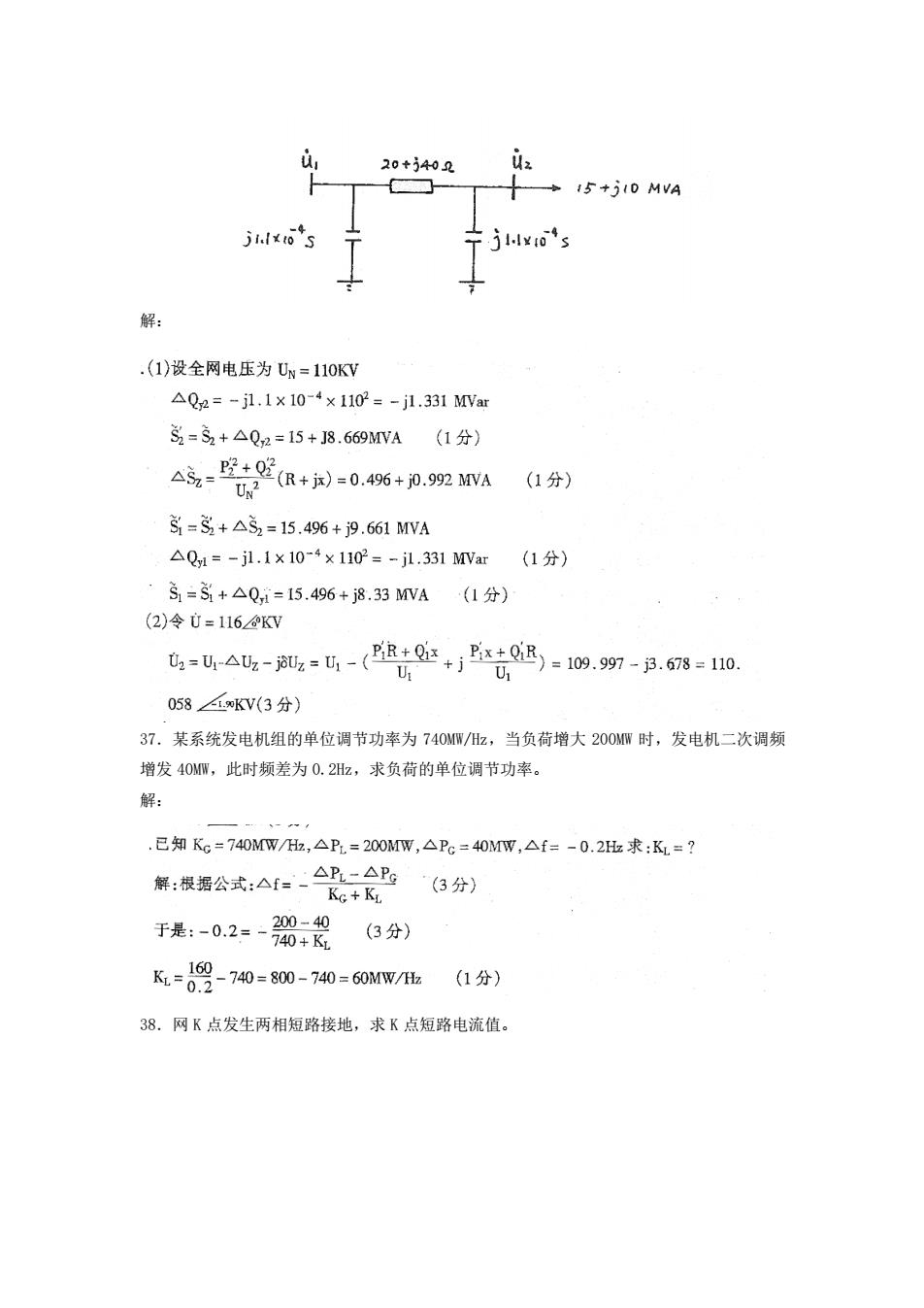

20+j40 →15+j0Mva .(1)设全网电压为Uw=110KV △Q2=-j1.1×10-4×1102=-j1.331MWa 高=S2+△Q2=15+J8.669MVA(1分) △-竖+0坚(R+=0.496+0.92WAa分】 2 高=3+△32=15.496+j9.661MVA △Q1=-j1.1×10-4×1102=-j1.331MVar(1分) S=+△Q,1=15.496+j8.33MVA (1分)》 (2)令0=116公KV 058KV(3分) 37.某系统发电机组的单位调节功率为740M/z,当负荷增大200MW时，发电机二次调频 增发40N,此时频差为0.2Hz,求负荷的单位调节功率。 解： .已知KG=740MW/Hz,△P=200MW,△Pc=40MW,△f=-0.2z求：K=？ 于是：-0,2=-202 (3分) &=09-740=80-740=60Mw/1（1分) 8.网K点发生两相短路接地，求K点短路电流值
解： 37．某系统发电机组的单位调节功率为 740MW/Hz，当负荷增大 200MW 时，发电机二次调频 增发 40MW，此时频差为 0.2Hz，求负荷的单位调节功率。 解： 38．网 K 点发生两相短路接地，求 K 点短路电流值
10.5KV 15w t,) 6.3KV ⊙↓⊙还 人 6D MUA xa4 1/m 31.5MVA X从=0叫3 L37KX=3X1 u才=1o5X X1=%2 60MVA U4-7=18 ukI-量=8% Uk1-2=1% 取SB=60MVA X=X=0.32 X0=3×0.0906=0.272 X=0.105×3605=0.2 Xg=00202=0.s X2=0.32+(0.32,∥10.13)=0.412 lg=0.42=2.424 k=8 +0.13×2.424 =3.74K4 五、综合题 39.有一台降压变压器如图所示，其归算至高压侧的参数为4.93+j63.525Q,己知变压器 母线在任何方式下均维持电压为107,5水V,其低压侧母线要求顺调压，若采用静电电容器作 为补偿设备，试选择变压器分接头和无功补偿设备容量。 I@KV 3mx=113MVA 10±2x25g,aw Smin=7+14 MUA
五、综合题 39．有一台降压变压器如图所示，其归算至高压侧的参数为 4.93＋j63.525Ω，已知变压器 母线在任何方式下均维持电压为 107.5KV，其低压侧母线要求顺调压，若采用静电电容器作 为补偿设备，试选择变压器分接头和无功补偿设备容量
