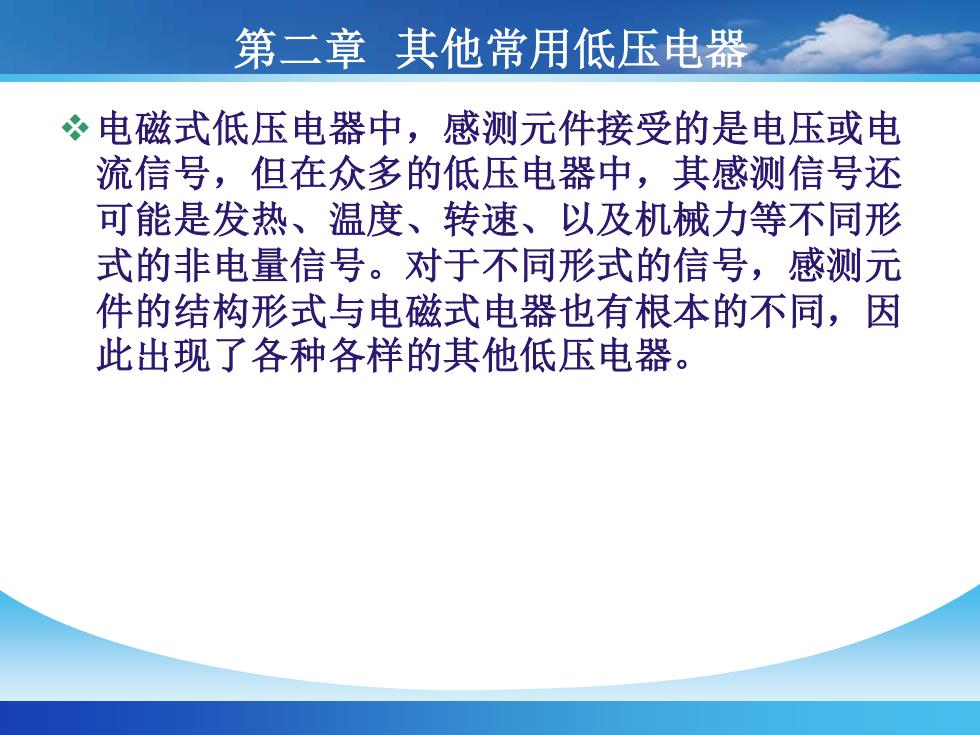

第二章 其他常用低压电器 ❖电磁式低压电器中，感测元件接受的是电压或电 流信号，但在众多的低压电器中，其感测信号还 可能是发热、温度、转速、以及机械力等不同形 式的非电量信号。对于不同形式的信号，感测元 件的结构形式与电磁式电器也有根本的不同，因 此出现了各种各样的其他低压电器
2.1热继电器2.1.1热继电器的作用与分类心作用：过载保护。当电动机处在长时间过载运行状态时，切断电路。能随过载程度改变动作时间。由于热惯性，对电机的过载保护不是瞬时的，不能做短路保护，与电流继电器和熔断器不同。心分类：按相数分：单相、两相、三相；在三相电路中按职能分：带断相保护、不带断相保护
2.1 热继电器 2.1.1 热继电器的作用与分类 ❖ 作用： ●过载保护。当电动机处在长时间过载运行状态时，切断电 路。 ●能随过载程度改变动作时间。 ●由于热惯性，对电机的过载保护不是瞬时的，不能做短路 保护，与电流继电器和熔断器不同。 ❖ 分类： 按相数分：单相、两相、三相； 在三相电路中按职能分：带断相保护、不带断相保护
2.1.2热继电器的保护特性和工作原理2.1.2.1电动机的过载特性和热继电器的保护特性*电动机的过载特性：（课本图2-1上方曲线）电动机在不超过允许温升的条件下，电动机的过载电流与电动机通电时间的关系。图中，β表示电动机实际电流和额定电流的比值，当β<或1时，电动机处于安全工作区，当B>1时，电动机处于过载状态，电动机的安全工作时间随着过载程度的增加，越来越短，这就要求热继电器的分断时间随过载程度的增加也越来越短

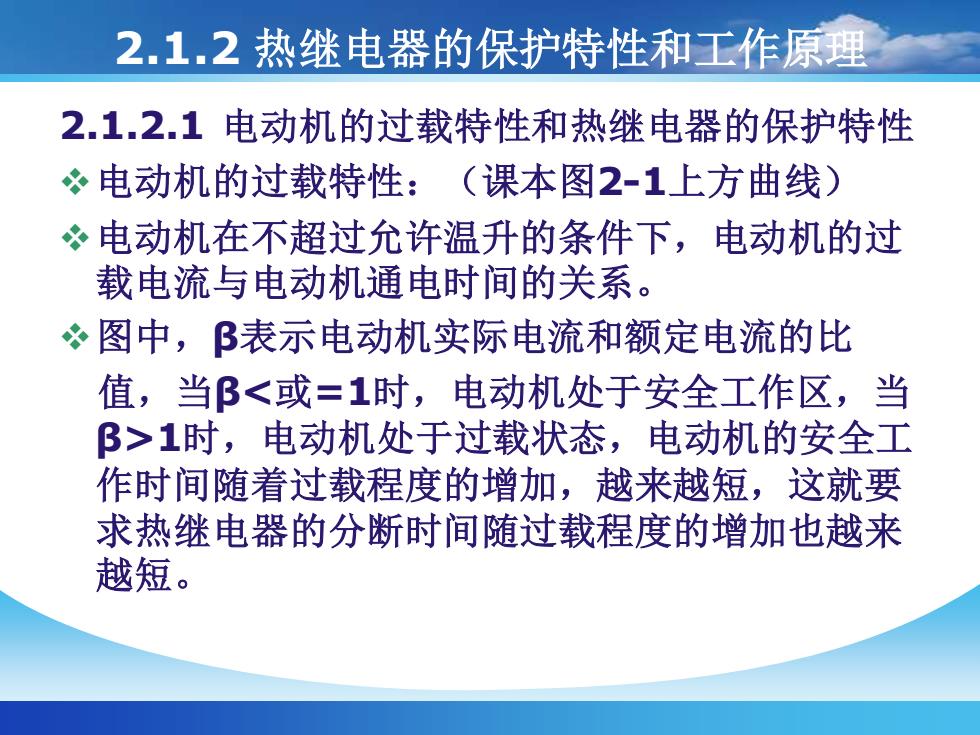

2.1.2 热继电器的保护特性和工作原理 2.1.2.1 电动机的过载特性和热继电器的保护特性 ❖电动机的过载特性：（课本图2-1上方曲线） ❖电动机在不超过允许温升的条件下，电动机的过 载电流与电动机通电时间的关系。 ❖图中，β表示电动机实际电流和额定电流的比 值，当β<或=1时，电动机处于安全工作区，当 β>1时，电动机处于过载状态，电动机的安全工 作时间随着过载程度的增加，越来越短，这就要 求热继电器的分断时间随过载程度的增加也越来 越短
心电动机过载特性曲线是一条临界曲线，电动机的过载电流和时间如果取在曲线上方，电动机就会烧毁，曲线下方是安全范围。由于各种误差的影响，电动机过载特性不可能是一条精准的曲线，而是一条带子，带子越宽，误差越大，带子越窄，误差越小

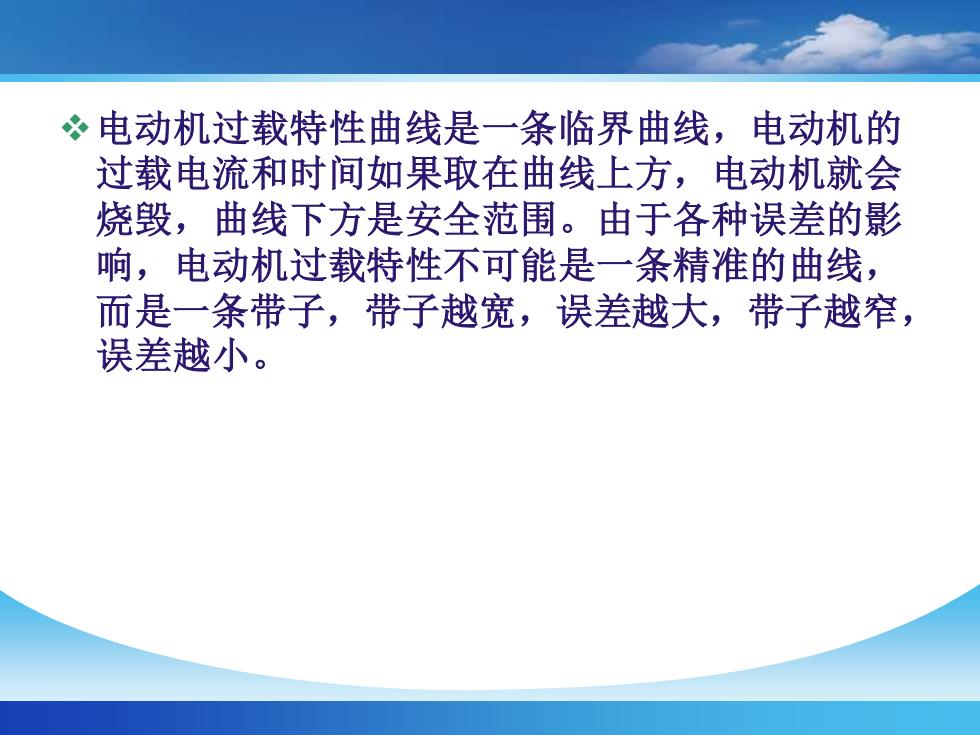

❖电动机过载特性曲线是一条临界曲线，电动机的 过载电流和时间如果取在曲线上方，电动机就会 烧毁，曲线下方是安全范围。由于各种误差的影 响，电动机过载特性不可能是一条精准的曲线， 而是一条带子，带子越宽，误差越大，带子越窄， 误差越小
热继电器保护特性心热继电器过载电流与动作时间的关系。*热继电器的保护特性曲线应该在电动机过载特性曲线下方，如果发生过载，热继电器就会在电动机未达到允许过载极限值之前动作，分断电动机电源。同理，由于各种误差的影响，热继电器保护特性曲线也是带状的

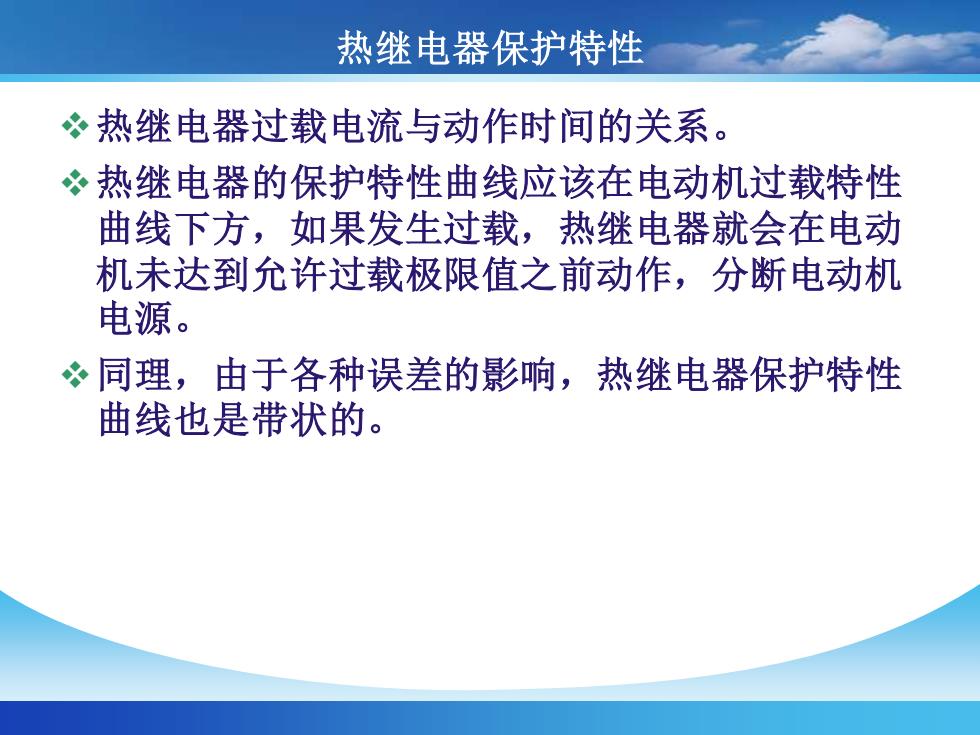

热继电器保护特性 ❖热继电器过载电流与动作时间的关系。 ❖热继电器的保护特性曲线应该在电动机过载特性 曲线下方，如果发生过载，热继电器就会在电动 机未达到允许过载极限值之前动作，分断电动机 电源。 ❖同理，由于各种误差的影响，热继电器保护特性 曲线也是带状的
