第六章桥式起重机的电气控制
第六章 桥式起重机的电气控制
桥式起重机的结构图3-15桥式起重机示意图1-驾驶室2一辅助滑线架 3一交流磁力控制盘 4一电阻箱 5-起量小车6一大车拖动电动机7~端架 8一主滑线9一主架
桥式起重机的结构

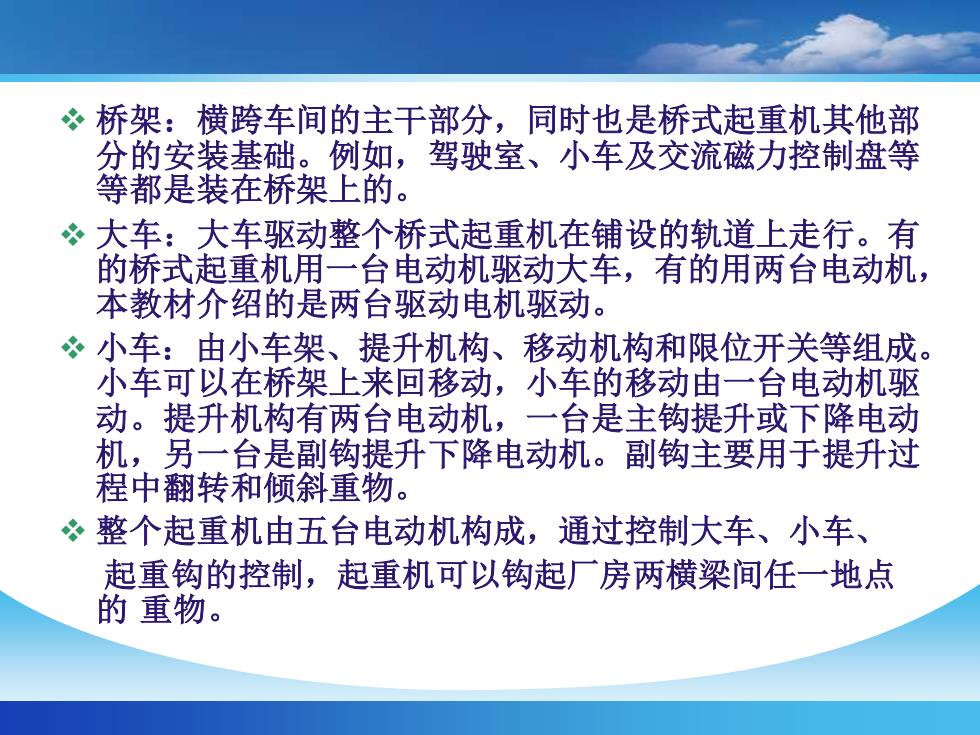

心桥架：横跨车间的主干部分，同时也是桥式起重机其他部分的安装基础。例如，驾驶室、小车及交流磁力控制盘等等都是装在桥架上的。大车：大车驱动整个桥式起重机在铺设的轨道上走行。有的桥式起重机用一台电动机驱动大车，有的用两台电动机本教材介绍的是两台驱动电机驱动。小车：由小车架、提升机构、移动机构和限位开关等组成小车可以在桥架上来回移动，小车的移动由一台电动机驱动。提升机构有两台电动机，一台是主钩提升或下降电动机，另一台是副钩提升下降电动机。副钩主要用于提升过程中翻转和倾斜重物。整个起重机由五台电动机构成，通过控制大车、小车、起重钩的控制，起重机可以钩起厂房两横梁间任一地点的重物
❖ 桥架：横跨车间的主干部分，同时也是桥式起重机其他部 分的安装基础。例如，驾驶室、小车及交流磁力控制盘等 等都是装在桥架上的。 ❖ 大车：大车驱动整个桥式起重机在铺设的轨道上走行。有 的桥式起重机用一台电动机驱动大车，有的用两台电动机， 本教材介绍的是两台驱动电机驱动。 ❖ 小车：由小车架、提升机构、移动机构和限位开关等组成。 小车可以在桥架上来回移动，小车的移动由一台电动机驱 动。提升机构有两台电动机，一台是主钩提升或下降电动 机，另一台是副钩提升下降电动机。副钩主要用于提升过 程中翻转和倾斜重物。 ❖ 整个起重机由五台电动机构成，通过控制大车、小车、 起重钩的控制，起重机可以钩起厂房两横梁间任一地点 的 重物
工艺要求*起升、下降可以调速：心有抱闸制动：大车走行可以调速：小车走行可以调速
工艺要求 ❖起升、下降可以调速； ❖有抱闸制动； ❖大车走行可以调速； ❖小车走行可以调速
30/5t桥式起重机电气控制系统主电路：1电动机M1：主起升电动机：M2：副起升电动机：M3：小车电动机：M4：桥架电动机。2电流继电器线圈3接触器触点（正反转）4 电磁抱闸5串电阻调速
30/5t桥式起重机电气控制系统 主电路： 1电动机 M1：主起升电动机；M2：副起升电动机；M3： 小车电动机；M4:桥架电动机。 2 电流继电器线圈 3 接触器触点（正反转） 4 电磁抱闸 5 串电阻调速
