第五章继电接触式控制系统什么是继电接触式控制系统：心即电气控制系统，控制对象以电动机为主。*电气控制系统线路组成：接触器、继电器、按钮、行程开关等。心作用：根据工艺上的要求，控制电动机的启动、停止，正反转、调速，实现对电动机拖动系统的保护。学习内容：器件一>基本控制环节一>典型控制线路一>读图、设计
第五章 继电接触式控制系统 什么是继电接触式控制系统： ❖即电气控制系统，控制对象以电动机为主。 ❖电气控制系统线路组成：接触器、继电器、按钮、 行程开关等。 ❖作用：根据工艺上的要求，控制电动机的启动、 停止，正反转、调速，实现对电动机拖动系统的 保护。 ❖学习内容：器件 —> 基本控制环节 —> 典型控 制线路—>读图、设计

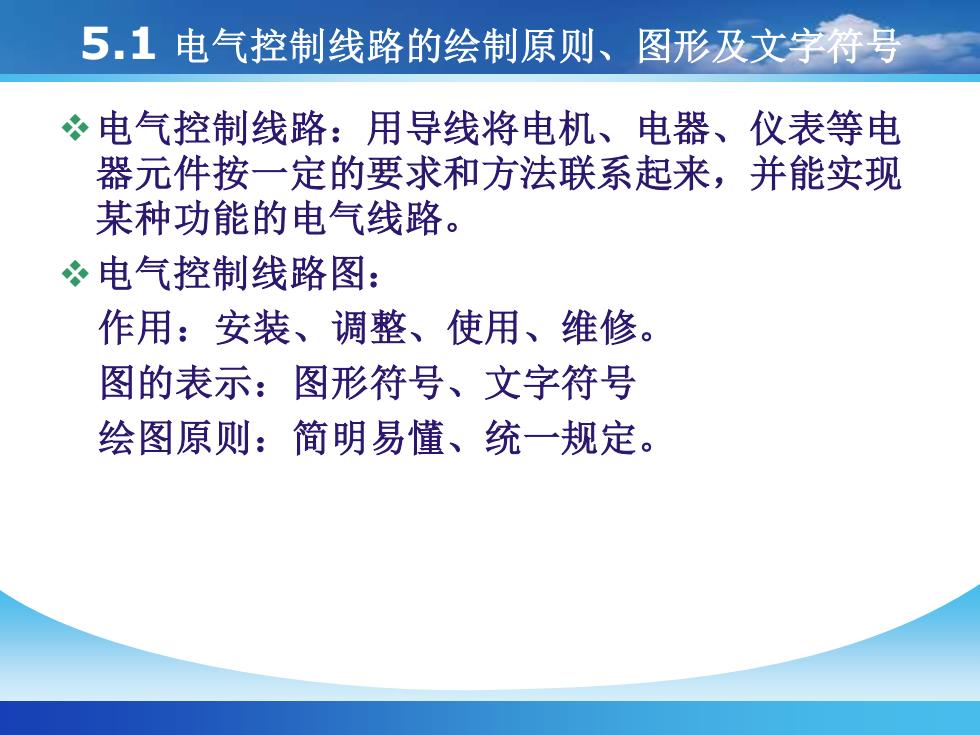

5.1电气控制线路的绘制原则、图形及文字符号心电气控制线路：用导线将电机、电器、仪表等电器元件按一定的要求和方法联系起来，并能实现某种功能的电气线路。电气控制线路图：作用：安装、调整、使用、维修。图的表示：图形符号、文字符号绘图原则：简明易懂、统一规定
5.1 电气控制线路的绘制原则、图形及文字符号 ❖电气控制线路：用导线将电机、电器、仪表等电 器元件按一定的要求和方法联系起来，并能实现 某种功能的电气线路。 ❖电气控制线路图： 作用：安装、调整、使用、维修。 图的表示：图形符号、文字符号 绘图原则：简明易懂、统一规定

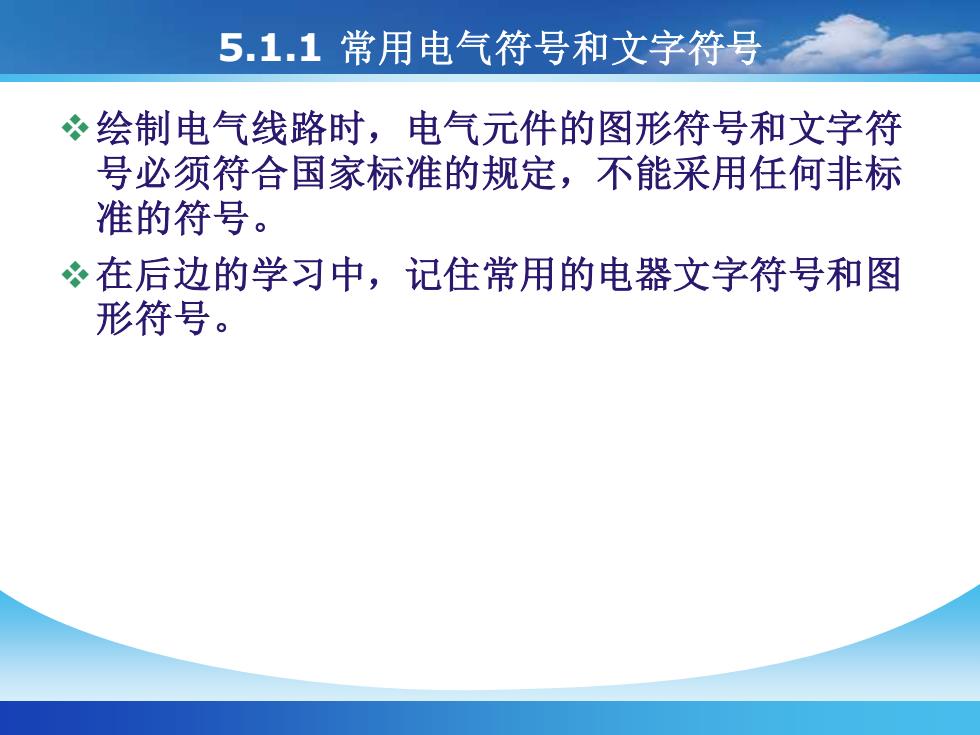

5.1.1常用电气符号和文字符号心绘制电气线路时，电气元件的图形符号和文字符号必须符合国家标准的规定，不能采用任何非标准的符号。在后边的学习中，记住常用的电器文字符号和图形符号
5.1.1 常用电气符号和文字符号 ❖绘制电气线路时，电气元件的图形符号和文字符 号必须符合国家标准的规定，不能采用任何非标 准的符号。 ❖在后边的学习中，记住常用的电器文字符号和图 形符号
5.1.2电气线路图形及其绘制原则&分类：安装图、原理图。安装图：电气安装时使用的图纸原理图：为了便于阅读和分析线路而绘制的图纸。根据电气控制线路的工作原理来绘制。电器原理图分为主电路和辅助电路两部分。主电路：电气控制线路中强电流流过的部分，由电机以及与电机相连接的电气元件组成。如：组合开关、接触器的主触点、热继电器的热元件、熔断器、低压断路器等。心辅助电路：包括控制电路、照明电路、信号电路、保护电路。辅助电路电流较小。其中控制电路由按钮、接触器辅助触点、继电器吸引线圈以及热继电器的触点等组成
5.1.2 电气线路图形及其绘制原则 ❖ 分类：安装图、原理图。 ❖ 安装图：电气安装时使用的图纸。 ❖ 原理图：为了便于阅读和分析线路而绘制的图纸。根据电 气控制线路的工作原理来绘制。电器原理图分为主电路和 辅助电路两部分。 ❖ 主电路：电气控制线路中强电流流过的部分，由电机以及 与电机相连接的电气元件组成。如：组合开关、接触器的 主触点、热继电器的热元件、熔断器、低压断路器等。 ❖ 辅助电路：包括控制电路、照明电路、信号电路、保护电 路。辅助电路电流较小。其中控制电路由按钮、接触器辅 助触点、继电器吸引线圈以及热继电器的触点等组成

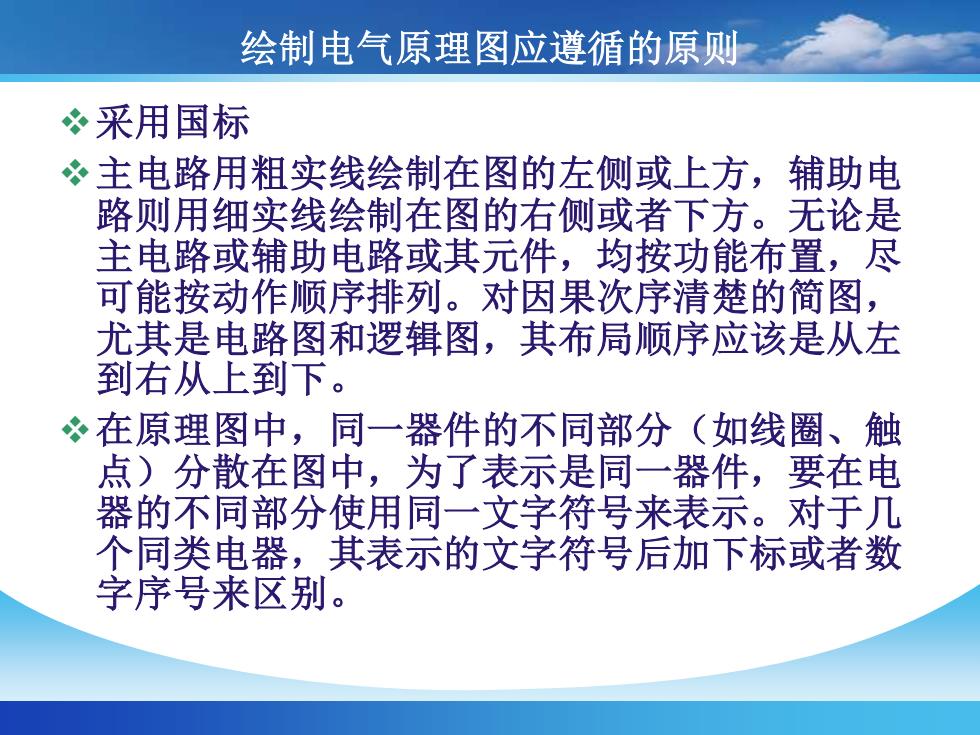

绘制电气原理图应遵循的原则采用国标主电路用粗实线绘制在图的左侧或上方，辅助电路则用细实线绘制在图的右侧或者下方。无论是主电路或辅助电路或其元件，均按功能布置，尽可能按动作顺序排列。对因果次序清楚的简图，尤其是电路图和逻辑图，其布局顺序应该是从左到右从上到下。心在原理图中，同一器件的不同部分（如线圈、触点）分散在图中，为了表示是同一器件，要在电器的不同部分使用同一文字符号来表示。对于几个同类电器，其表示的文字符号后加下标或者数字序号来区别
绘制电气原理图应遵循的原则 ❖采用国标 ❖主电路用粗实线绘制在图的左侧或上方，辅助电 路则用细实线绘制在图的右侧或者下方。无论是 主电路或辅助电路或其元件，均按功能布置，尽 可能按动作顺序排列。对因果次序清楚的简图， 尤其是电路图和逻辑图，其布局顺序应该是从左 到右从上到下。 ❖在原理图中，同一器件的不同部分（如线圈、触 点）分散在图中，为了表示是同一器件，要在电 器的不同部分使用同一文字符号来表示。对于几 个同类电器，其表示的文字符号后加下标或者数 字序号来区别
