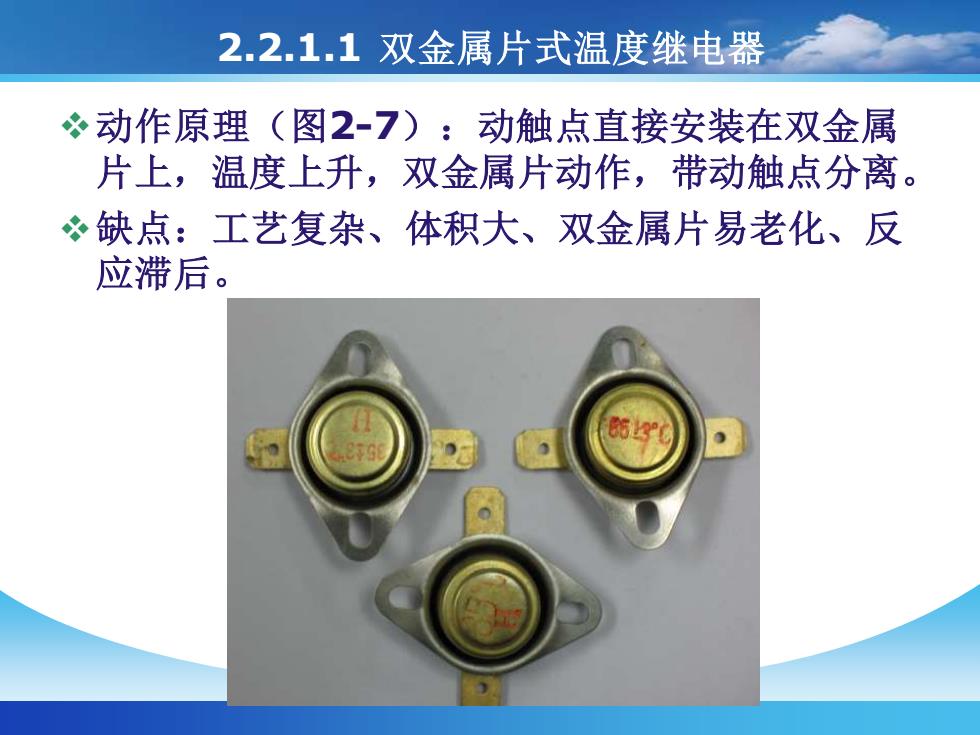

2.2.1.1双金属片式温度继电器&动作原理（图2-7）：动触点直接安装在双金属片上，温度上升，双金属片动作，带动触点分离&缺点：工艺复杂、体积大、双金属片易老化、反应滞后。85130
2.2.1.1 双金属片式温度继电器 ❖动作原理（图2-7）：动触点直接安装在双金属 片上，温度上升，双金属片动作，带动触点分离。 ❖缺点：工艺复杂、体积大、双金属片易老化、反 应滞后

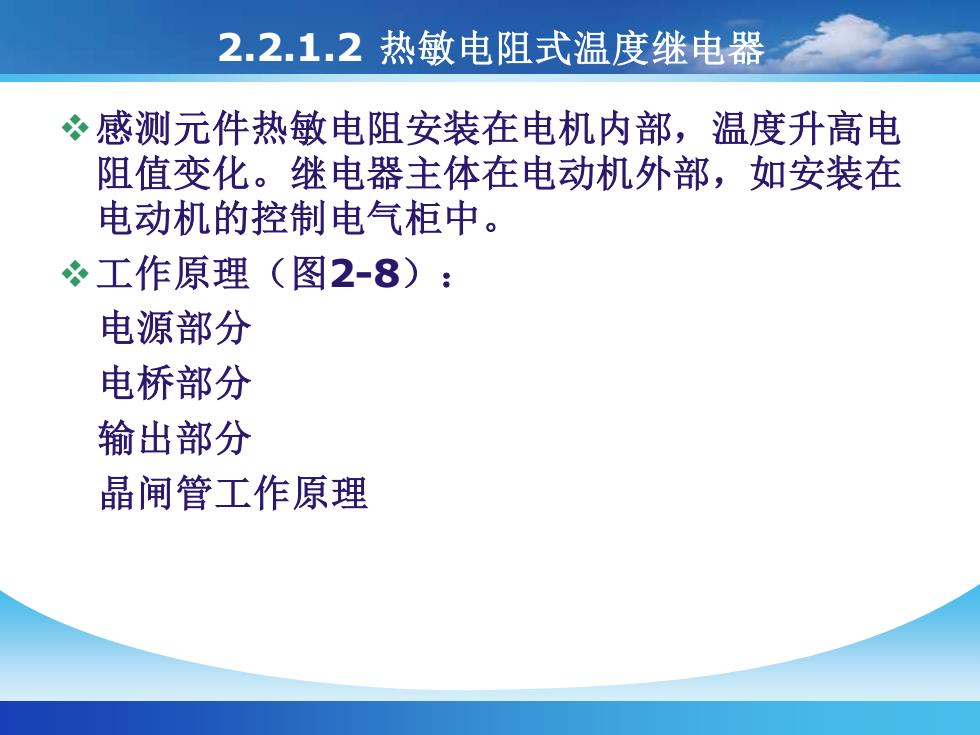

2.2.1.2热敏电阻式温度继电器心感测元件热敏电阻安装在电机内部，温度升高电阻值变化。继电器主体在电动机外部，如安装在电动机的控制电气柜中。心工作原理（图2-8）：电源部分电桥部分输出部分晶闸管工作原理
2.2.1.2 热敏电阻式温度继电器 ❖感测元件热敏电阻安装在电机内部，温度升高电 阻值变化。继电器主体在电动机外部，如安装在 电动机的控制电气柜中。 ❖工作原理（图2-8）： 电源部分 电桥部分 输出部分 晶闸管工作原理

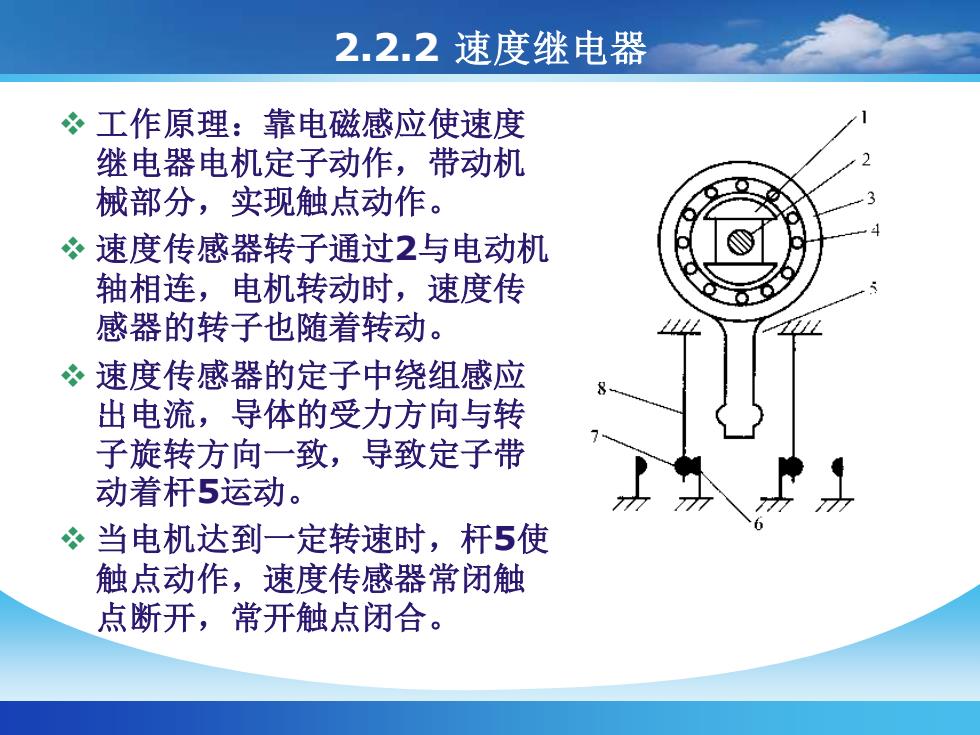

2.2.2速度继电器工作原理：靠电磁感应使速度继电器电机定子动作，带动机械部分，实现触点动作。速度传感器转子通过2与电动机轴相连，电机转动时，速度传感器的转子也随着转动。速度传感器的定子中绕组感应出电流，导体的受力方向与转子旋转方向一致，导致定子带动着杆5运动。当电机达到一定转速时，杆5使触点动作，速度传感器常闭触点断开，常开触点闭合
2.2.2 速度继电器 ❖ 工作原理：靠电磁感应使速度 继电器电机定子动作，带动机 械部分，实现触点动作。 ❖ 速度传感器转子通过2与电动机 轴相连，电机转动时，速度传 感器的转子也随着转动。 ❖ 速度传感器的定子中绕组感应 出电流，导体的受力方向与转 子旋转方向一致，导致定子带 动着杆5运动。 ❖ 当电机达到一定转速时，杆5使 触点动作，速度传感器常闭触 点断开，常开触点闭合

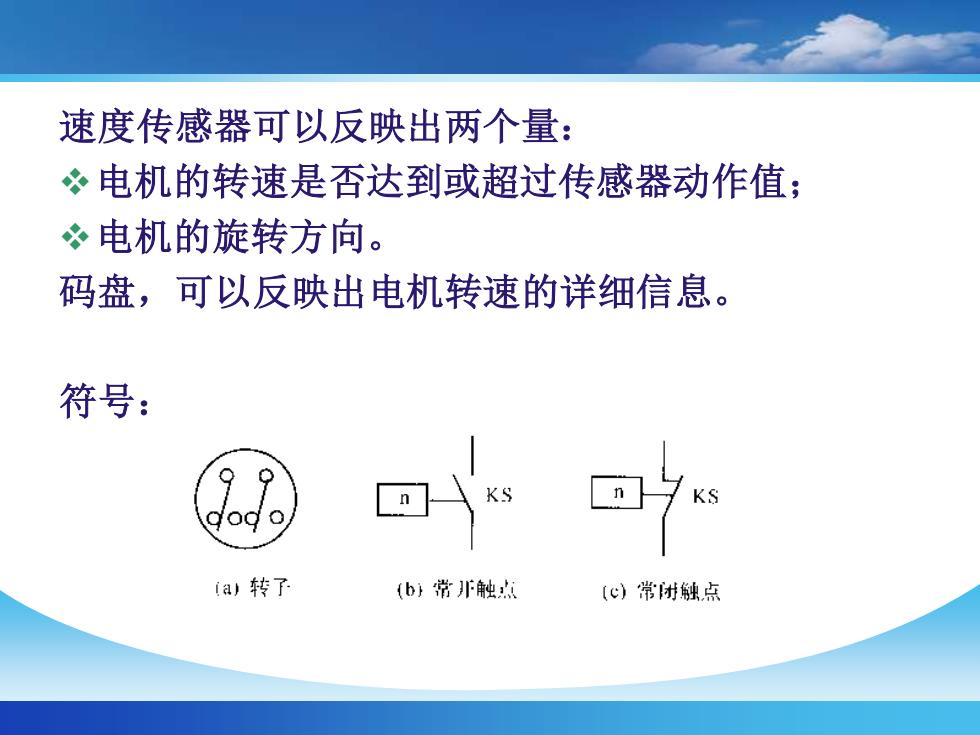

速度传感器可以反映出两个量：电机的转速是否达到或超过传感器动作值：电机的旋转方向。码盘，可以反映出电机转速的详细信息。符号：(a)转了（b）常开触点【心）常闭触点
速度传感器可以反映出两个量： ❖电机的转速是否达到或超过传感器动作值； ❖电机的旋转方向。 码盘，可以反映出电机转速的详细信息。 符号：

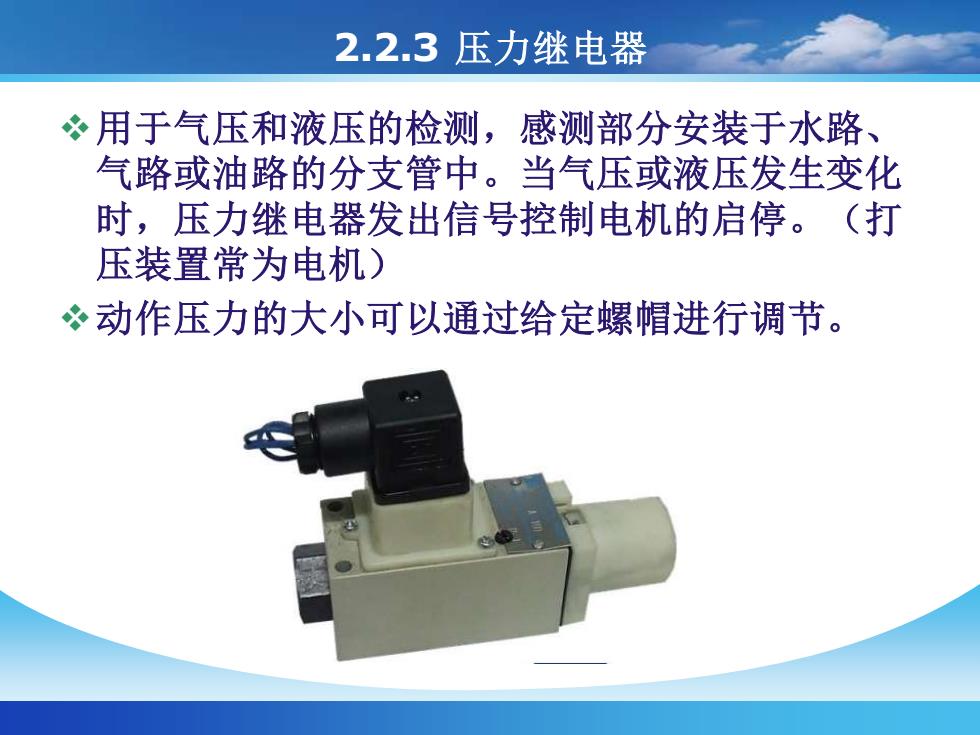

2.2.3压力继电器心用于气压和液压的检测，感测部分安装于水路气路或油路的分支管中。当气压或液压发生变化时，压力继电器发出信号控制电机的启停。（打压装置常为电机）心动作压力的大小可以通过给定螺帽进行调节
2.2.3 压力继电器 ❖用于气压和液压的检测，感测部分安装于水路、 气路或油路的分支管中。当气压或液压发生变化 时，压力继电器发出信号控制电机的启停。（打 压装置常为电机） ❖动作压力的大小可以通过给定螺帽进行调节
