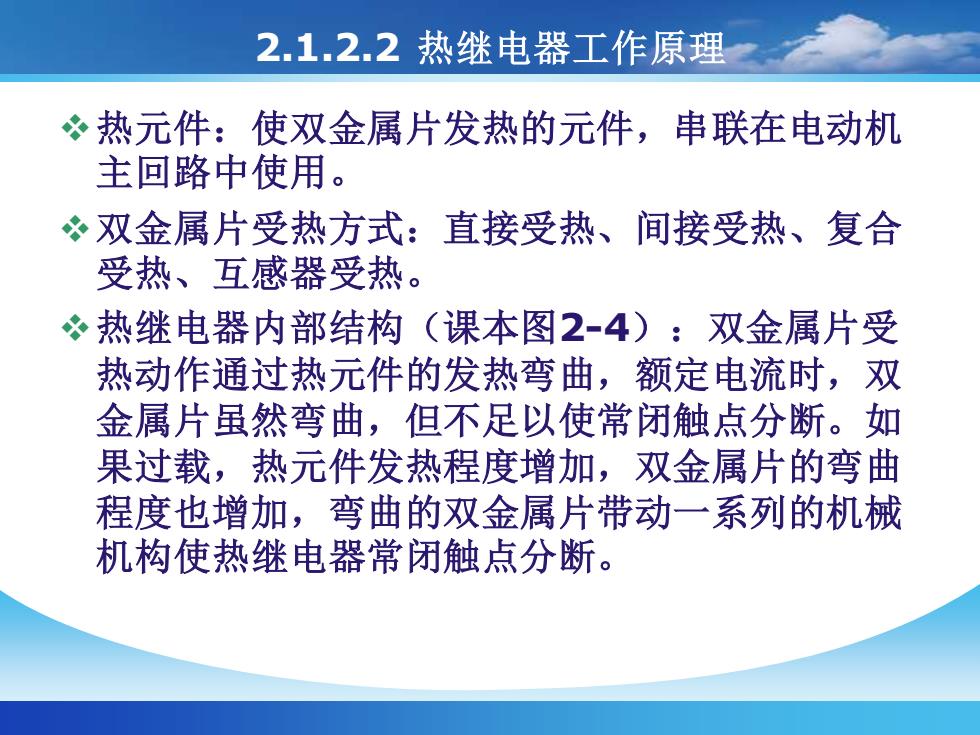

2.1.2.2热继电器工作原理心热元件：使双金属片发热的元件，串联在电动机主回路中使用。&双金属片受热方式：直接受热、间接受热、复合受热、互感器受热。*热继电器内部结构（课本图2-4）：双金属片受热动作通过热元件的发热弯曲，额定电流时，双金属片虽然弯曲，但不足以使常闭触点分断。如果过载，热元件发热程度增加，双金属片的弯曲程度也增加，弯曲的双金属片带动一系列的机械机构使热继电器常闭触点分断
2.1.2.2 热继电器工作原理 ❖热元件：使双金属片发热的元件，串联在电动机 主回路中使用。 ❖双金属片受热方式：直接受热、间接受热、复合 受热、互感器受热。 ❖热继电器内部结构（课本图2-4）：双金属片受 热动作通过热元件的发热弯曲，额定电流时，双 金属片虽然弯曲，但不足以使常闭触点分断。如 果过载，热元件发热程度增加，双金属片的弯曲 程度也增加，弯曲的双金属片带动一系列的机械 机构使热继电器常闭触点分断

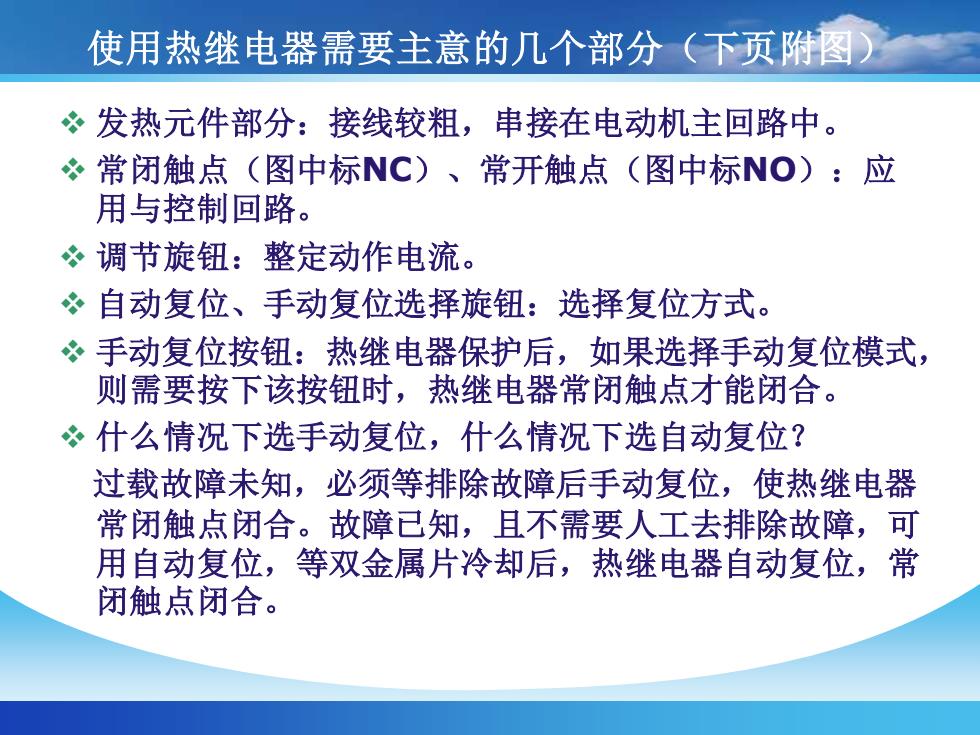

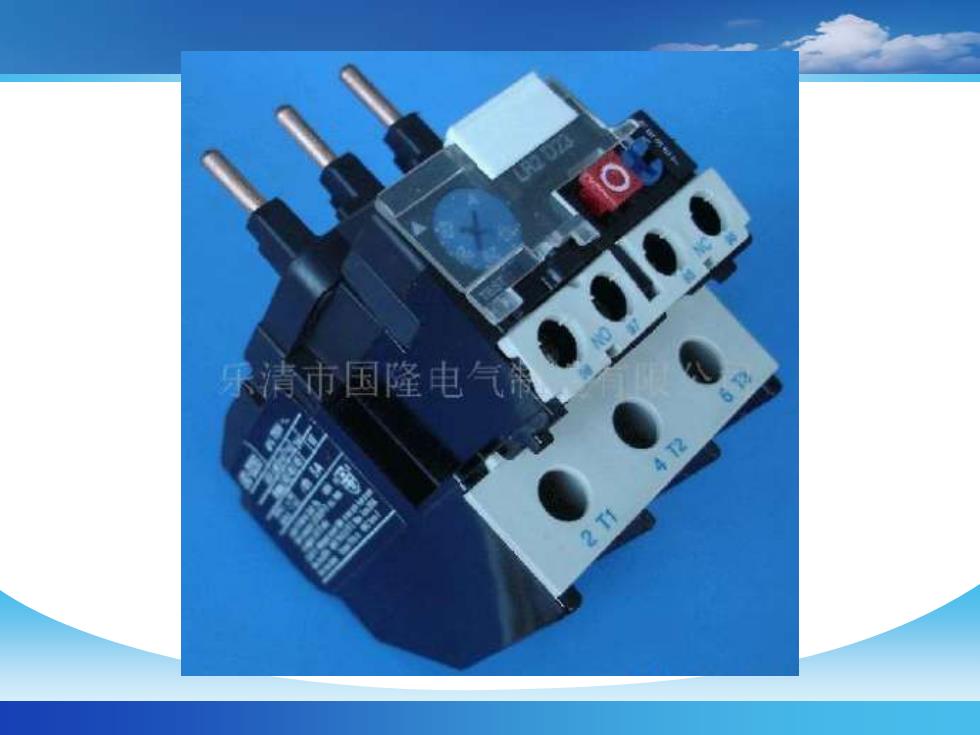

使用热继电器需要主意的几个部分（下页附图）发热元件部分：接线较粗，串接在电动机主回路中。常闭触点（图中标NC）、常开触点（图中标NO）：应用与控制回路。调节旋钮：整定动作电流。自动复位、手动复位选择旋钮：选择复位方式。手动复位按钮：热继电器保护后，如果选择手动复位模式，则需要按下该按钮时，热继电器常闭触点才能闭合。心什么情况下选手动复位，什么情况下选自动复位？过载故障未知，必须等排除故障后手动复位，使热继电器常闭触点闭合。故障已知，且不需要人工去排除故障，可用自动复位，等双金属片冷却后，热继电器自动复位，常闭触点闭合
使用热继电器需要主意的几个部分（下页附图） ❖ 发热元件部分：接线较粗，串接在电动机主回路中。 ❖ 常闭触点（图中标NC）、常开触点（图中标NO）：应 用与控制回路。 ❖ 调节旋钮：整定动作电流。 ❖ 自动复位、手动复位选择旋钮：选择复位方式。 ❖ 手动复位按钮：热继电器保护后，如果选择手动复位模式， 则需要按下该按钮时，热继电器常闭触点才能闭合。 ❖ 什么情况下选手动复位，什么情况下选自动复位？ 过载故障未知，必须等排除故障后手动复位，使热继电器 常闭触点闭合。故障已知，且不需要人工去排除故障，可 用自动复位，等双金属片冷却后，热继电器自动复位，常 闭触点闭合
乐清市国隆电气饰

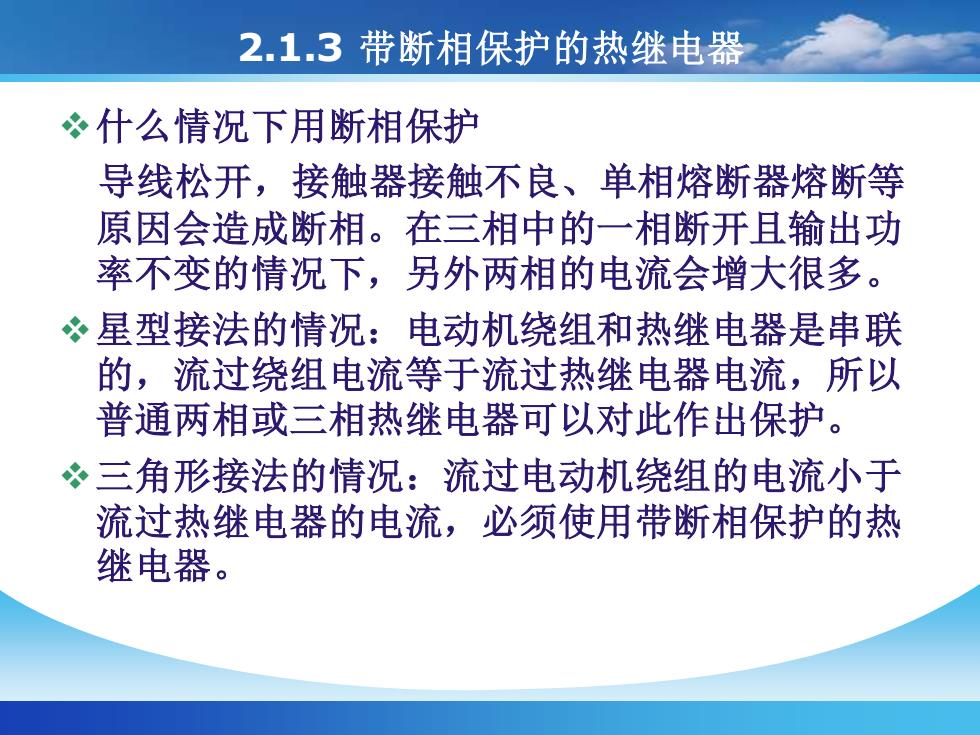

2.1.3带断相保护的热继电器什么情况下用断相保护导线松开，接触器接触不良、单相熔断器熔断等原因会造成断相。在三相中的一相断开且输出功率不变的情况下，另外两相的电流会增大很多。心星型接法的情况：电动机绕组和热继电器是串联的，流过绕组电流等于流过热继电器电流，所以普通两相或三相热继电器可以对此作出保护。三角形接法的情况：流过电动机绕组的电流小于流过热继电器的电流，必须使用带断相保护的热继电器
2.1.3 带断相保护的热继电器 ❖什么情况下用断相保护 导线松开，接触器接触不良、单相熔断器熔断等 原因会造成断相。在三相中的一相断开且输出功 率不变的情况下，另外两相的电流会增大很多。 ❖星型接法的情况：电动机绕组和热继电器是串联 的，流过绕组电流等于流过热继电器电流，所以 普通两相或三相热继电器可以对此作出保护。 ❖三角形接法的情况：流过电动机绕组的电流小于 流过热继电器的电流，必须使用带断相保护的热 继电器

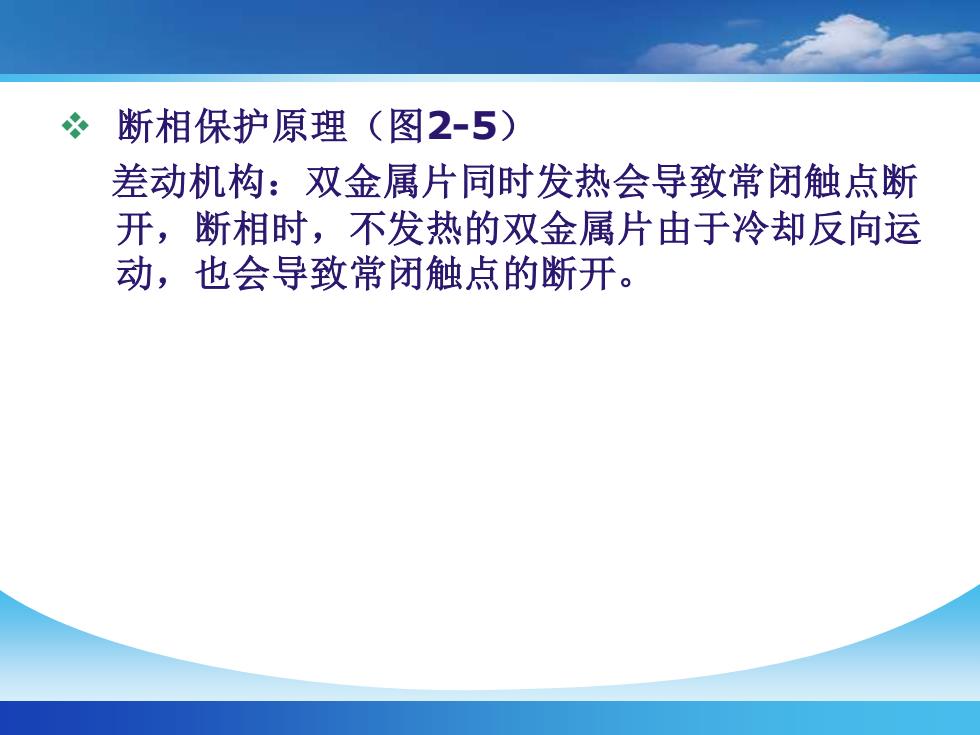

断相保护原理（图2-5）X差动机构：双金属片同时发热会导致常闭触点断开，断相时，不发热的双金属片由于冷却反向运动，也会导致常闭触点的断开
❖ 断相保护原理（图2-5） 差动机构：双金属片同时发热会导致常闭触点断 开，断相时，不发热的双金属片由于冷却反向运 动，也会导致常闭触点的断开
