第八章一体化可编程控制器8.1概述S7-200PLC的型号说明XS7-200CPU214表示西门子S7-200系列的PLC，CPU型号是214。机种及系统构成X1S7-200的CPU有4种型号，不同型号CPU的输入点数、输出点数、可带扩展模块数、模拟扩展模块数不同。见表8-1；2扩展单元有6种型号，它们不能单独使用，作为基本单元输入/输出点数的扩充，仅能与基本单元相连使用。扩展模块表见8-2
第八章 一体化可编程控制器 8.1 概述 ❖ S7-200 PLC的型号说明 S7-200 CPU214 表示西门子S7-200系列的 PLC，CPU型号是214。 ❖ 机种及系统构成 1 S7-200的CPU有4种型号，不同型号CPU的 输入点数、输出点数、可带扩展模块数、模拟扩 展模块数不同。见表8-1； 2 扩展单元有6种型号，它们不能单独使用，作为 基本单元输入/输出点数的扩充，仅能与基本单 元相连使用。扩展模块表见8-2

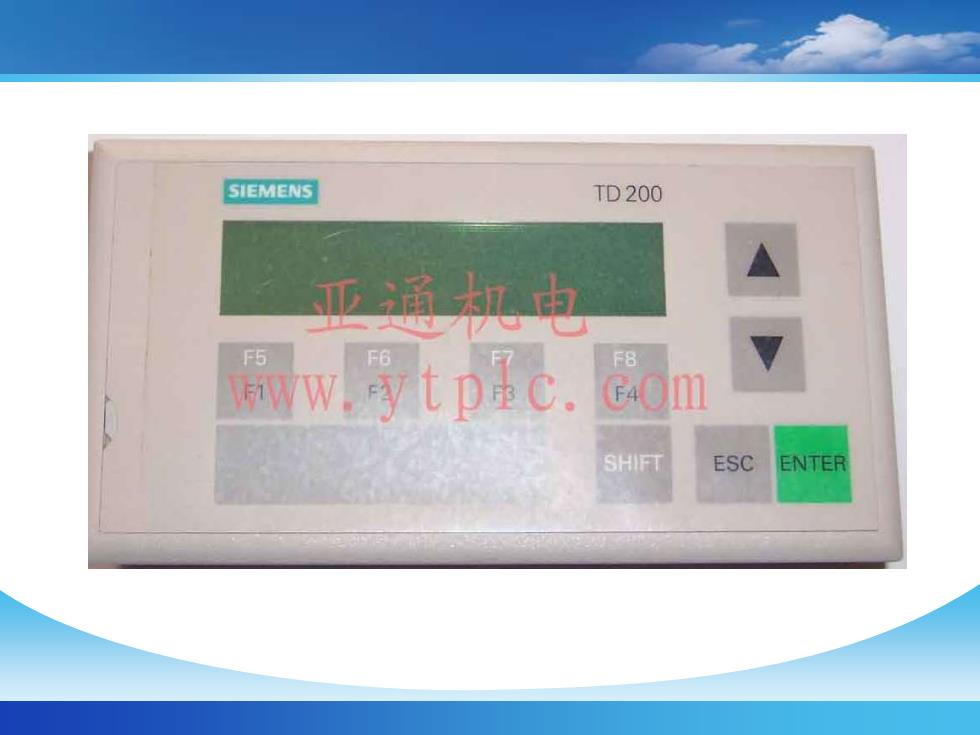

3编程器4程序存储卡卡的内容可以通过存储卡接口写入PLC，PLC内的程序和数据也可以传到卡上。5文本显示器TD200，可以显示系统信息，还可以作为操作控制单元
3 编程器 4 程序存储卡 卡的内容可以通过存储卡接口写入PLC，PLC内的 程序和数据也可以传到卡上。 5 文本显示器 TD200，可以显示系统信息，还可以作为操作控 制单元
SIEMENSTD200亚通机电F6F8F6WiWW.tDC.ComSHIFTESCENTER

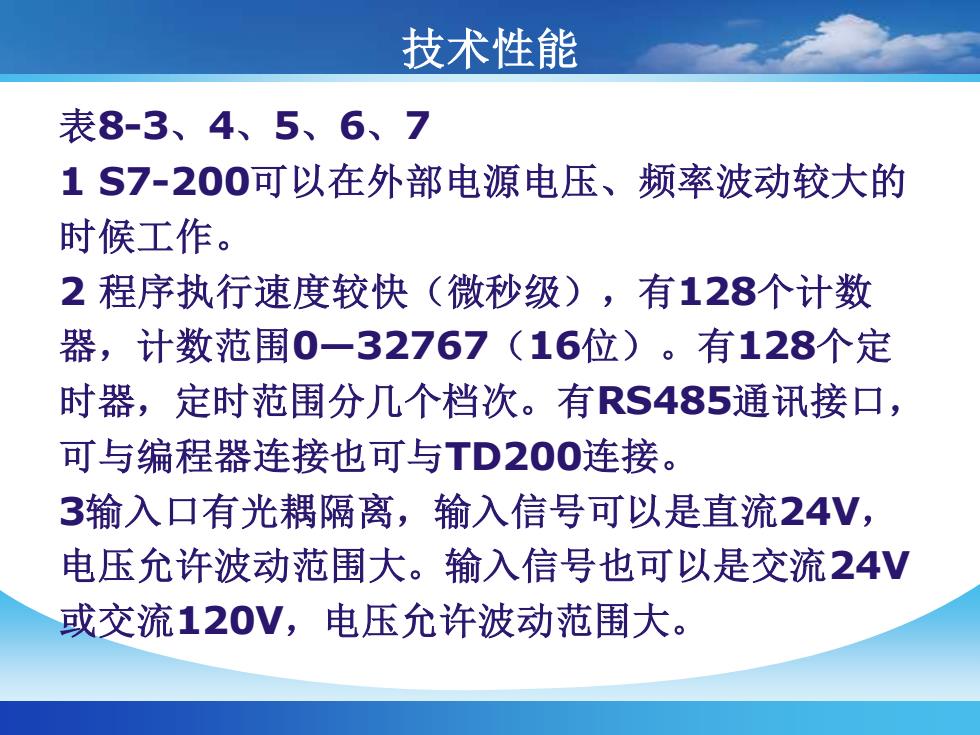

技术性能表8-3、4、5、6、71S7-200可以在外部电源电压、频率波动较大的时候工作。2程序执行速度较快（微秒级），有128个计数器，计数范围0一32767（16位）。有128个定时器，定时范围分几个档次。有RS485通讯接口可与编程器连接也可与TD200连接。3输入口有光耦隔离，输入信号可以是直流24V，电压允许波动范围大。输入信号也可以是交流24V或交流120V，电压允许波动范围大
技术性能 表8-3、4、5、6、7 1 S7-200可以在外部电源电压、频率波动较大的 时候工作。 2 程序执行速度较快（微秒级），有128个计数 器，计数范围0—32767（16位）。有128个定 时器，定时范围分几个档次。有RS485通讯接口， 可与编程器连接也可与TD200连接。 3输入口有光耦隔离，输入信号可以是直流24V， 电压允许波动范围大。输入信号也可以是交流24V 或交流120V，电压允许波动范围大
输出接口将PLC内部标准信号转换成外部现场4执行机构所需要的电开关量输出信号。PLC的输出接口也采用光耦隔离。根据PLC内部使用的功率放大器件不同，可以分为晶体管型、晶闸管型、继电器型输出电路。晶体管输出为直流24V（允许一定范围波动），继电器输出可以是直流24V也可以是交流24-230V，可控硅输出为交流24-230V。5模拟量模块采用12位A/D
4 输出接口将PLC内部标准信号转换成外部现场 执行机构所需要的电开关量输出信号。PLC的 输出接口也采用光耦隔离。根据PLC内部使用 的功率放大器件不同，可以分为晶体管型、晶闸 管型、继电器型输出电路。晶体管输出为直流 24V（允许一定范围波动），继电器输出可以 是直流24V也可以是交流24-230V，可控硅输 出为交流24-230V。 5 模拟量模块采用12位A/D
