差动式电容传感器特性曲线 00 △A 或△δ 100 线性区 变面积型电容传感器 1固定极板2动极板 1-上面的电容特性 1上、下外电极引线 2-下面的电容特性 2接地电极 3-差动特性 线性好，灵敏度高
差动式电容传感器特性曲线 1-上面的电容特性 2-下面的电容特性 3-差动特性 线性好，灵敏度高 A1 A2 C1 C2 1-上、下外电极引线 2-接地电极

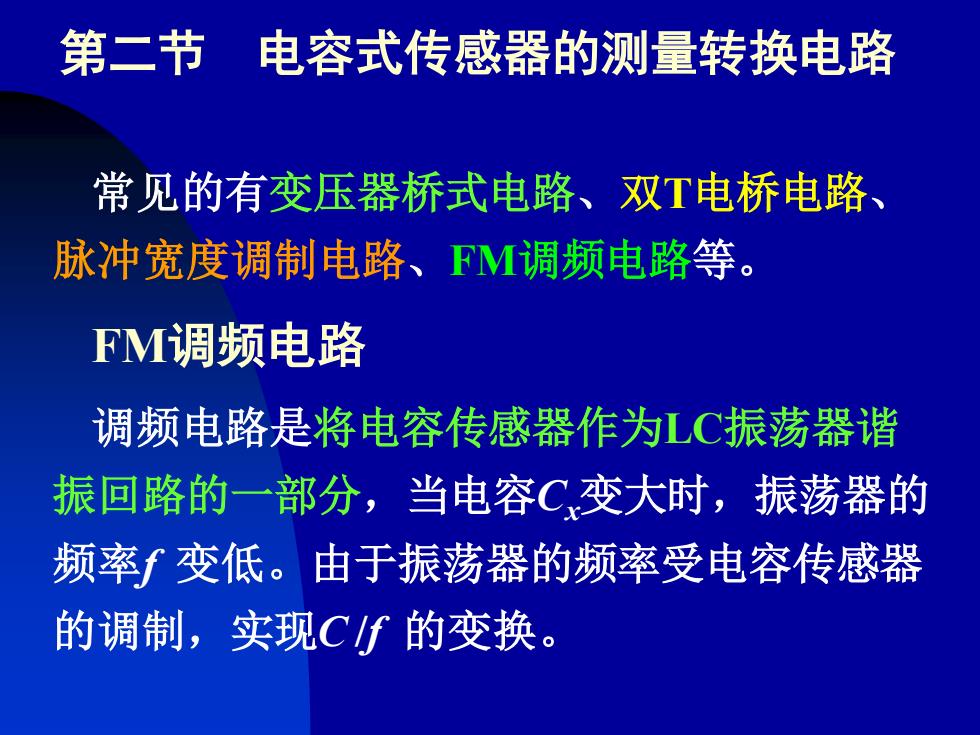

第二节电容式传感器的测量转换电路 常见的有变压器桥式电路、双T电桥电路、 脉冲宽度调制电路、FM调频电路等。 FM调频电路 调频电路是将电容传感器作为LC振荡器谐 振回路的一部分，当电容C变大时，振荡器的 频率f变低。由于振荡器的频率受电容传感器 的调制，实现C/f的变换
第二节 电容式传感器的测量转换电路 常见的有变压器桥式电路、双T电桥电路、 脉冲宽度调制电路、FM调频电路等。 FM调频电路 调频电路是将电容传感器作为LC振荡器谐 振回路的一部分，当电容Cx变大时，振荡器的 频率f 变低。由于振荡器的频率受电容传感器 的调制，实现C /f 的变换

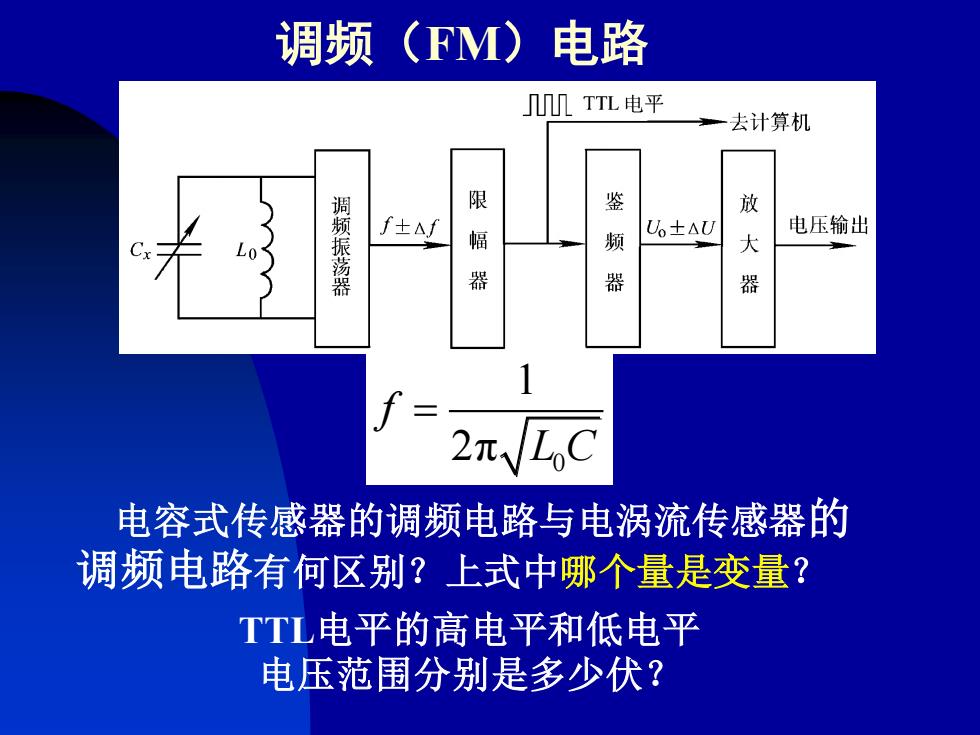

调频(FM)电路 LTTL电平 一去计算机 限 鉴 放 调频振荡器 f±△f 幅 频 U%±AU 电压输出 大 器 器 器 2 电容式传感器的调频电路与电涡流传感器的 调频电路有何区别？上式中哪个量是变量？ TTL电平的高电平和低电平 电压范围分别是多少伏？
调频（FM）电路 TTL电平的高电平和低电平 电压范围分别是多少伏？ 0 1 2π f L C = 电容式传感器的调频电路与电涡流传感器的 调频电路有何区别？上式中哪个量是变量？

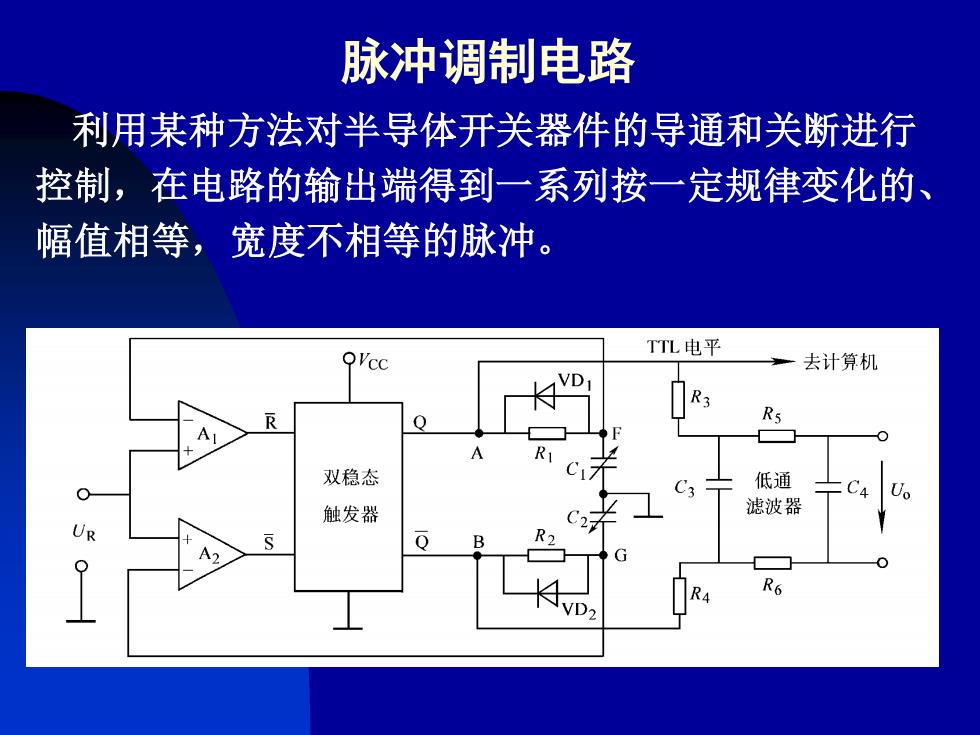

脉冲调制电路 利用某种方法对半导体开关器件的导通和关断进行 控制，在电路的输出端得到一系列按一定规律变化的、 幅值相等，宽度不相等的脉冲。 TTL电平 QVcc 去计算机 R Rs R 双稳态 0L7 低通 触发器 滤波器 Ug C2 R A2 G R6
脉冲调制电路 利用某种方法对半导体开关器件的导通和关断进行 控制，在电路的输出端得到一系列按一定规律变化的、 幅值相等，宽度不相等的脉冲
脉冲调制电路分析 当双稳态触发器的Q端输出为高电平时，A点通过R 对C充电，F点电位逐渐升高。在Q端为高电平期间， O端为低电平，电容C,通过低内阻的二极管VD,迅速 放电，G点电位被钳制在低电平。当F点电位升高超过 参考电压U时，比较器A产生一个“置零脉冲”，触 发双稳态触发器翻转，A点跳变为低电位，点跳变为 高电位。此时C经二极管VD迅速放电，F点被钳制在 低电平，而同时B点高电位经R2向C2充电。当G点电位 超过U时，比较器A,产生一个“置1脉冲”，使触发 器再次翻转，A点恢复为高电位，B点恢复为低电位。 如此周而复始，在双稳态触发器的两输出端各自产生 个宽度受C1、C调制的脉冲波形。当C>C2时，t>2, 经低通滤波器后，获得的输出电压平均值U。为正值
脉冲调制电路分析 当双稳态触发器的Q端输出为高电平时，A点通过R1 对C1充电，F点电位逐渐升高。在Q端为高电平期间， Q端为低电平，电容C2通过低内阻的二极管VD2迅速 放电，G点电位被钳制在低电平。当F点电位升高超过 参考电压UR时，比较器A1产生一个“置零脉冲”，触 发双稳态触发器翻转，A点跳变为低电位，B点跳变为 高电位。此时C1经二极管VD1迅速放电，F点被钳制在 低电平，而同时B点高电位经R2向C2充电。当G点电位 超过UR时，比较器A2产生一个“置1脉冲”，使触发 器再次翻转，A点恢复为高电位，B点恢复为低电位。 如此周而复始，在双稳态触发器的两输出端各自产生 一个宽度受C1、C2调制的脉冲波形。当C1>C2时，t1>t2， 经低通滤波器后，获得的输出电压平均值Uo为正值
