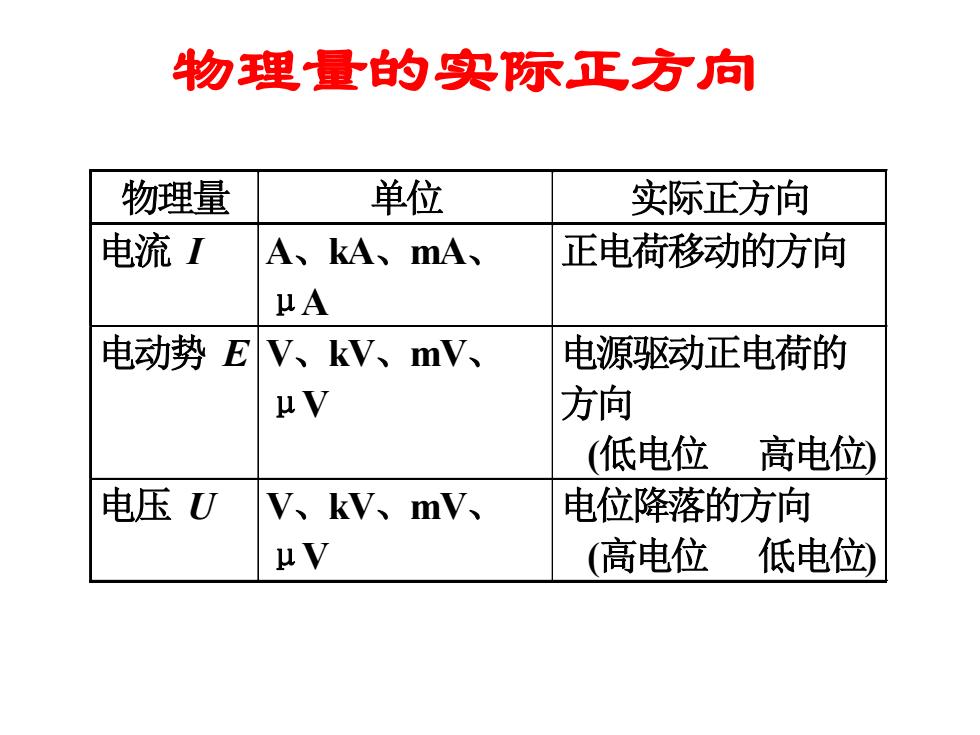

物理量的实际正方向 物理量 单位 实际正方向 电流I A、kA、mA、 正电荷移动的方向 μA 电动势EV、kV、mV、 电源驱动正电荷的 μV 方向 (低电位 高电位) 电压U V、kV、mV、 电位降落的方向 μV (高电位 低电位)
物理量的实际正方向 物理量 单位 实际正方向 电流 I A、kA、mA、 μA 正电荷移动的方向 电动势 E V、kV、mV、 μV 电源驱动正电荷的 方向 (低电位 高电位) 电压 U V、kV、mV、 μV 电位降落的方向 (高电位 低电位)

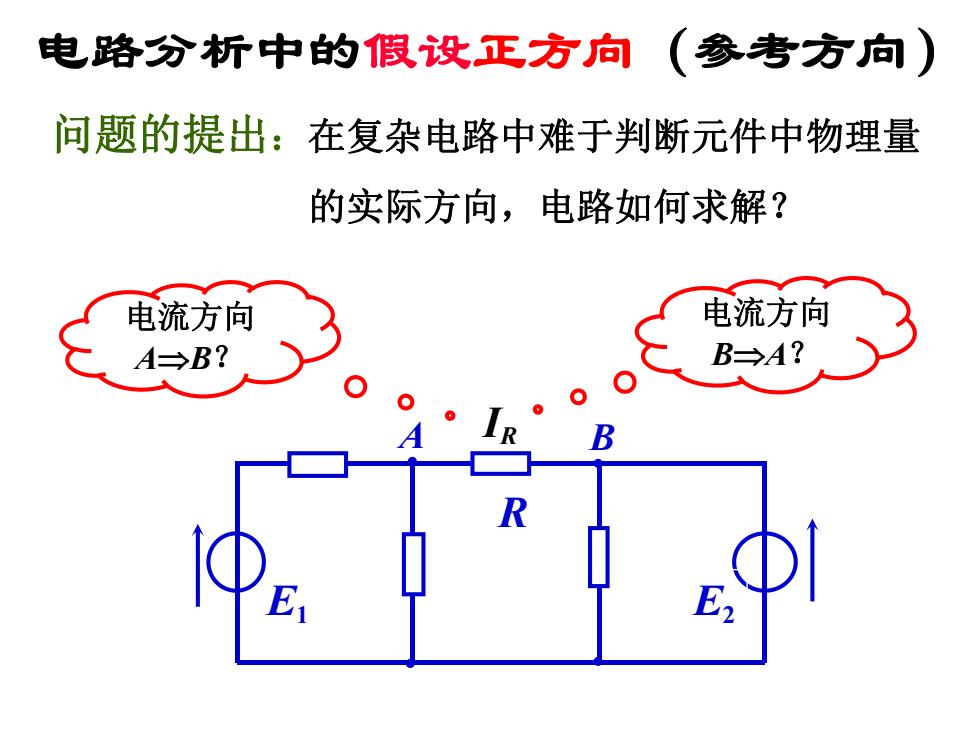

电路分析中的假设正方向（参考方向) 问题的提出：在复杂电路中难于判断元件中物理量 的实际方向，电路如何求解？ 电流方向 电流方向 A→B? B台→A? E2
电路分析中的假设正方向（参考方向） 问题的提出：在复杂电路中难于判断元件中物理量 的实际方向，电路如何求解？ 电流方向 AB？ 电流方向 BA？ E1 A B R E2 IR
解决方法 ()在解题前先设定一个正方向，作为参考方向； (2)根据电路的定律、定理，列出物理量间相互关 系的代数表达式； (3)根据计算结果确定实际方向： 若计算结果为正，则实际方向与假设方向一致； 若计算结果为负，则实际方向与假设方向相反
(1) 在解题前先设定一个正方向，作为参考方向； 解决方法 (3) 根据计算结果确定实际方向： 若计算结果为正，则实际方向与假设方向一致； 若计算结果为负，则实际方向与假设方向相反。 (2) 根据电路的定律、定理，列出物理量间相互关 系的代数表达式；

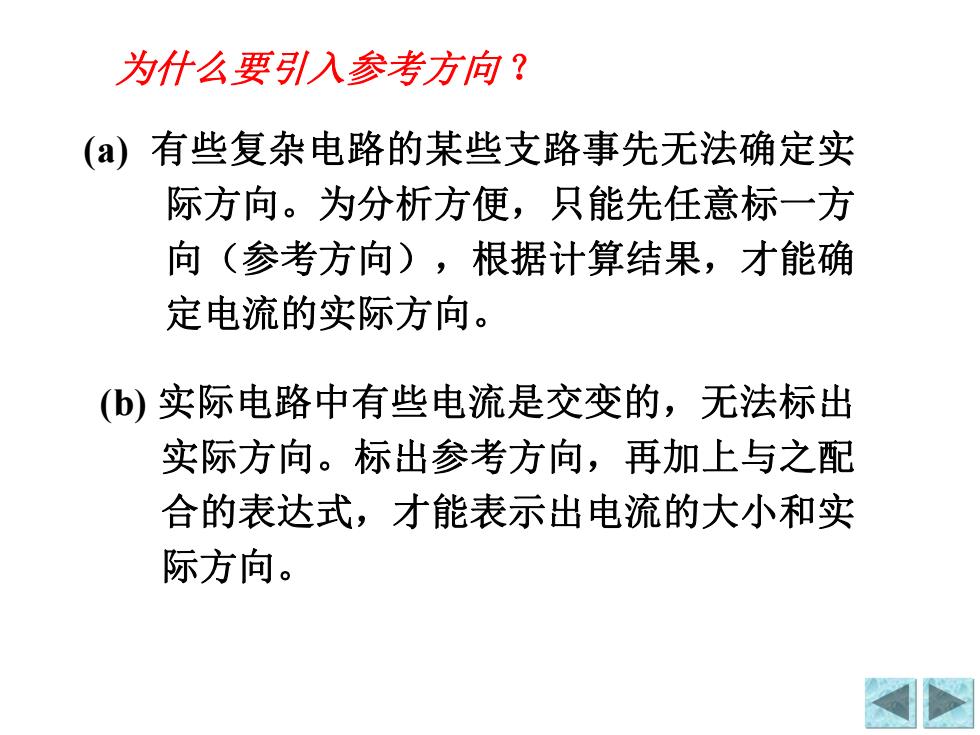

为什么要引入参考方向？ (a)有些复杂电路的某些支路事先无法确定实 际方向。为分析方便，只能先任意标一方 向（参考方向），根据计算结果，才能确 定电流的实际方向。 (b)实际电路中有些电流是交变的，无法标出 实际方向。标出参考方向，再加上与之配 合的表达式，才能表示出电流的大小和实 际方向
为什么要引入参考方向 ？ (b) 实际电路中有些电流是交变的，无法标出 实际方向。标出参考方向，再加上与之配 合的表达式，才能表示出电流的大小和实 际方向。 (a) 有些复杂电路的某些支路事先无法确定实 际方向。为分析方便，只能先任意标一方 向（参考方向），根据计算结果，才能确 定电流的实际方向

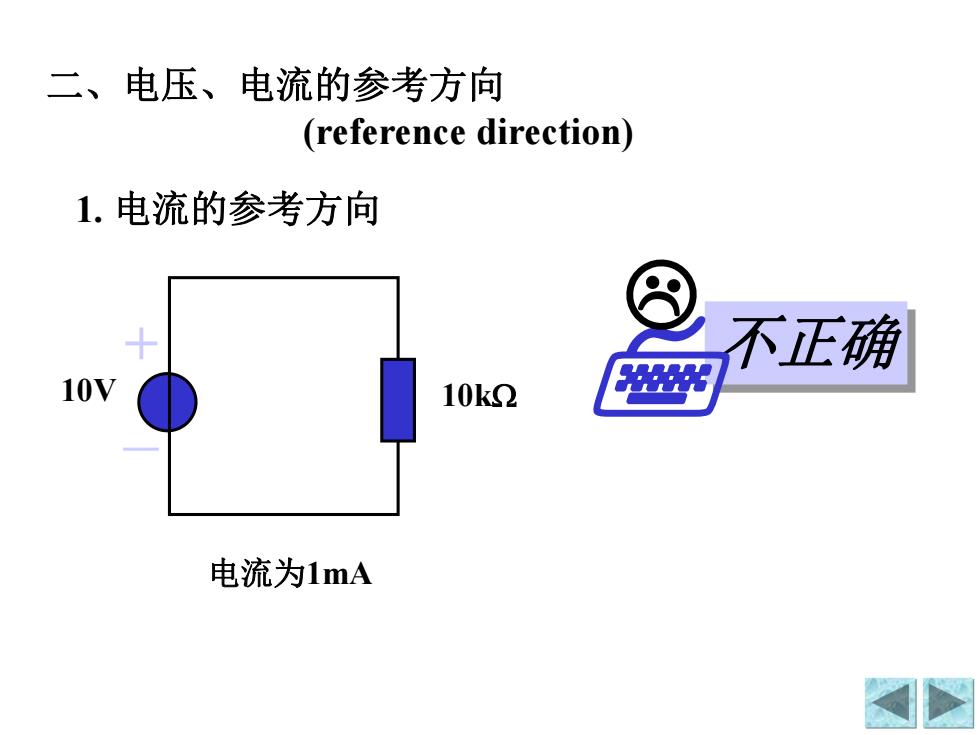

二、电压、电流的参考方向 (reference direction) 1.电流的参考方向 不正确 10V 10k2 电流为1mA
二、电压、电流的参考方向 (reference direction) 不正确 1. 电流的参考方向 + 10V 10k 电流为1mA
