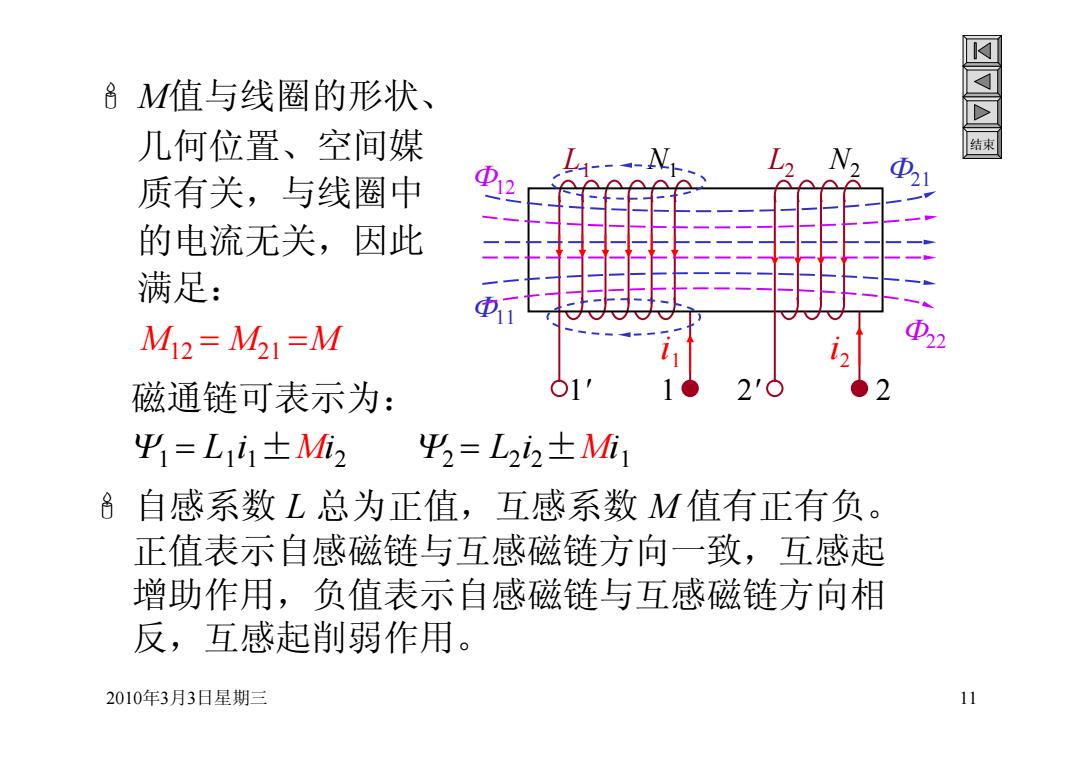

8M值与线圈的形状、 A 几何位置、空间媒 --N、.L2N2 质有关，与线圈中 的电流无关，因此 满足： M12=M21=M ①2 磁通链可表示为： Ψ=L1i1±Mi2 Ψ=L2i2±Mi1 8自感系数L总为正值，互感系数M值有正有负。 正值表示自感磁链与互感磁链方向一致，互感起 增助作用，负值表示自感磁链与互感磁链方向相 反，互感起削弱作用。 2010年3月3日星期三 11
2010年3月3日星期三 11 结束 自感系数 L 总为正值，互感系数 M 值有正有负。 L1 N1 1' 1 i 1 11 L2 N2 2' 2 21 i 2 22 12 磁通链可表示为： M12 M21 M M值与线圈的形状、 几何位置、空间媒 质有关，与线圈中 的电流无关，因此 满足： 正值表示自感磁链与互感磁链方向一致，互感起 增助作用，负值表示自感磁链与互感磁链方向相 反，互感起削弱作用。 1L1 i1±Mi2 2L2 i2±Mi1
3.同名端的概念及其判断方法！ ·通过线圈的绕向、 12 位置和施感电流的 参考方向，用右手 螺旋法则，就可以 判定互感是增助” 还是“削弱”。 01 2 ●2 但实际的互感线圈 往往是封闭的，看 不出绕向； 在电路图中也无 法反映绕向。 2010年3月3日星期三 12
2010年3月3日星期三 12 结束 L1 N1 1' 1 i 1 11 L2 N2 2' 2 21 i 2 22 12 3. 同名端的概念及其判断方法！ 通过线圈的绕向、 位置和施感电流的 参考方向，用右手 螺旋法则，就可以 判定互感是“增助” 还是“削弱” 。 但实际的互感线圈 往往是封闭的，看 不出绕向； 在电路图中也无 法反映绕向。 L1 L2 + - + - u1 u2 i 1 i 1 2 1' 2 2' M
常用同名端表明互感线圈之间的绕向关系。 L N2 结束 8电流分别通入互感 线圈时，使磁场相 互增强的一对端点 称同名端 。 ①22 用“.”或*”或 “△等标记。 无标记的另一对端 点也是同名端。 2010年3月3日星期三 13
2010年3月3日星期三 13 结束 常用同名端表明互感线圈之间的绕向关系。 电流分别通入互感 线圈时，使磁场相 互增强的一对端点 称同名端 。 无标记的另一对端 点也是同名端。 L1 L2 + - + - u1 u2 i 1 i 1 2 1' 2 2' M L1 N1 1' 1 i 1 11 L2 N2 2' 2 21 i 2 22 12 用 “•”或 “*”或 “△”等标记

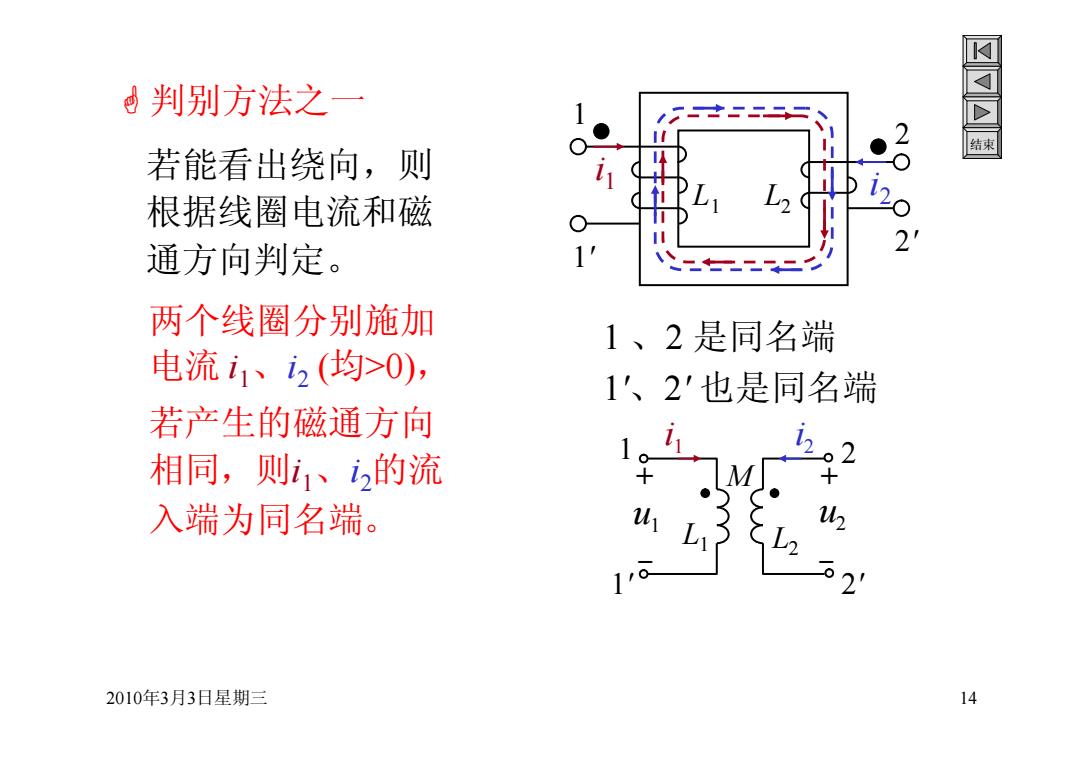

判别方法之一 若能看出绕向，则 根据线圈电流和磁 L 1 2 通方向判定。 两个线圈分别施加 1、2是同名端 电流i1、i2(均>0)， 1、2'也是同名端 若产生的磁通方向 相同，则i1、2的流 入端为同名端。 2010年3月3日星期三 14
2010年3月3日星期三 14 结束 判别方法之一 1 、2 是同名端 1' 、2' 也是同名端 1 1' 2 2' L1 L2 i1 i2 M L1 L2 + - + - u1 u2 i 1 i 1 2 1' 2 2' 若能看出绕向，则 根据线圈电流和磁 通方向判定。 两个线圈分别施加 电流 i1、i2 (均>0)， 若产生的磁通方向 相同，则i1、i2的流 入端为同名端

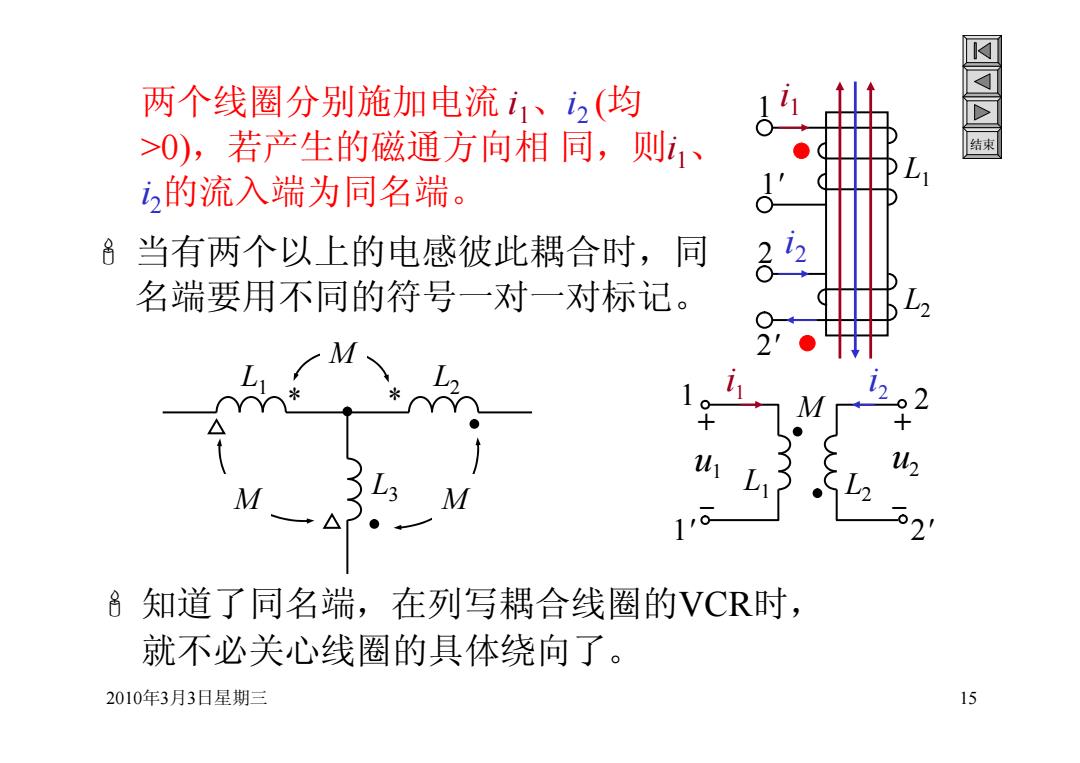

两个线圈分别施加电流1、2（均 >0),若产生的磁通方向相同，则、 ,的流入端为同名端。 当有两个以上的电感彼此耦合时，同 名端要用不同的符号一对一对标记。 8 知道了同名端，在列写耦合线圈的VCR时， 就不必关心线圈的具体绕向了。 2010年3月3日星期三 15
2010年3月3日星期三 15 结束 两个线圈分别施加电流 i1、i2 (均 >0)，若产生的磁通方向相 同，则i1、 i2的流入端为同名端。 当有两个以上的电感彼此耦合时，同 名端要用不同的符号一对一对标记。 1 1' 2 2' L1 L2 i1 i2 i 1 i 2 M L1 L2 + - + - u1 u2 1 1' 2 2' L1 L2 M L3 M * * M 知道了同名端，在列写耦合线圈的VCR时， 就不必关心线圈的具体绕向了
