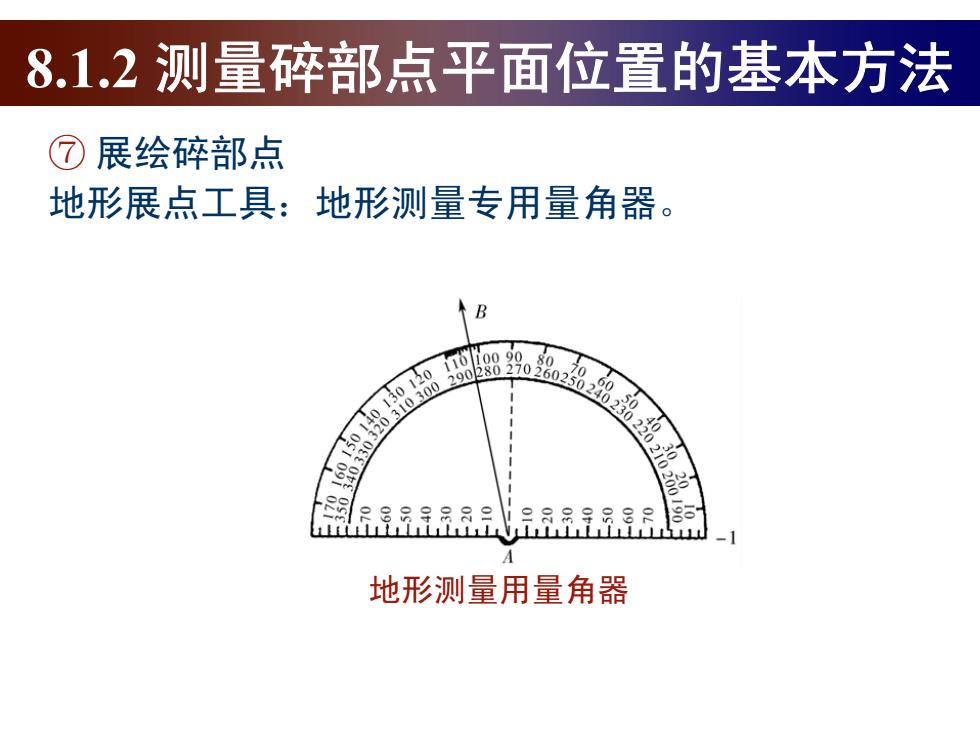

8.1.2测量碎部点平面位置的基本方法 ⑦展绘碎部点 地形展点工具：地形测量专用量角器。 169思品89.8.2岛2多， 88 地形测量用量角器
⑦ 展绘碎部点 地形展点工具：地形测量专用量角器。 8.1.2 测量碎部点平面位置的基本方法 地形测量用量角器

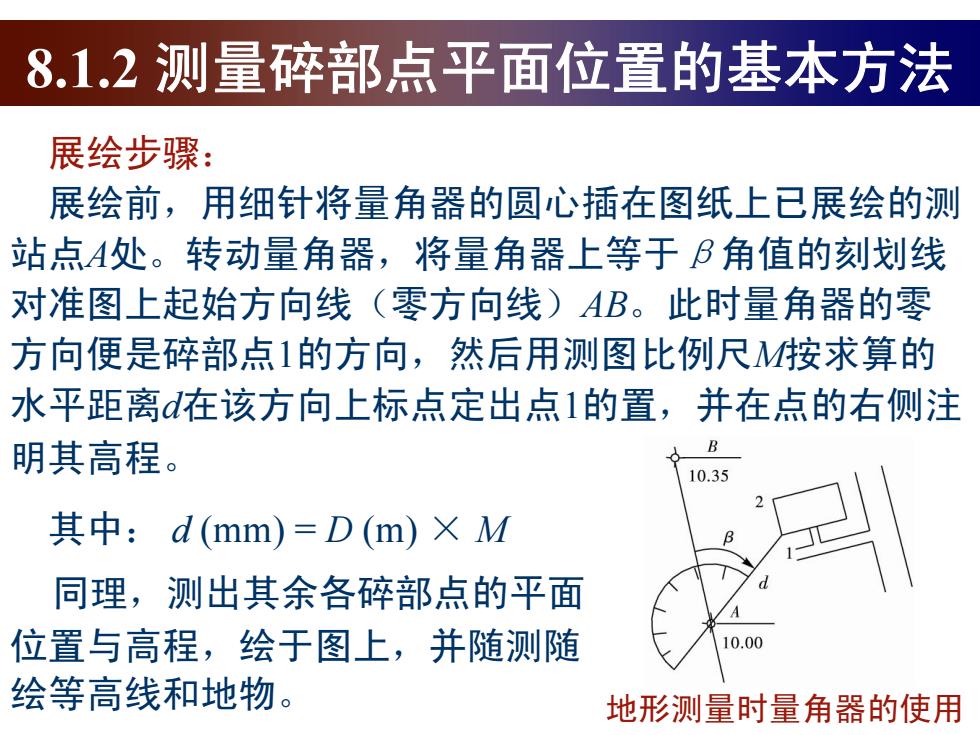

8.1.2测量碎部点平面位置的基本方法 展绘步骤： 展绘前，用细针将量角器的圆心插在图纸上已展绘的测 站点A处。转动量角器，将量角器上等于B角值的刻划线 对准图上起始方向线（零方向线）AB。此时量角器的零 方向便是碎部点1的方向，然后用测图比例尺M按求算的 水平距离d在该方向上标点定出点1的置，并在点的右侧注 明其高程。 B 10.35 其中：d(mm)=D(m)XM 同理，测出其余各碎部点的平面 位置与高程，绘于图上，并随测随 10.00 绘等高线和地物。 地形测量时量角器的使用
8.1.2 测量碎部点平面位置的基本方法 同理，测出其余各碎部点的平面 位置与高程，绘于图上，并随测随 绘等高线和地物。 展绘步骤： 展绘前，用细针将量角器的圆心插在图纸上已展绘的测 站点A处。转动量角器，将量角器上等于β角值的刻划线 对准图上起始方向线（零方向线）AB。此时量角器的零 方向便是碎部点1的方向，然后用测图比例尺M按求算的 水平距离d在该方向上标点定出点1的置，并在点的右侧注 明其高程。 其中： d (mm) = D (m) × M 地形测量时量角器的使用

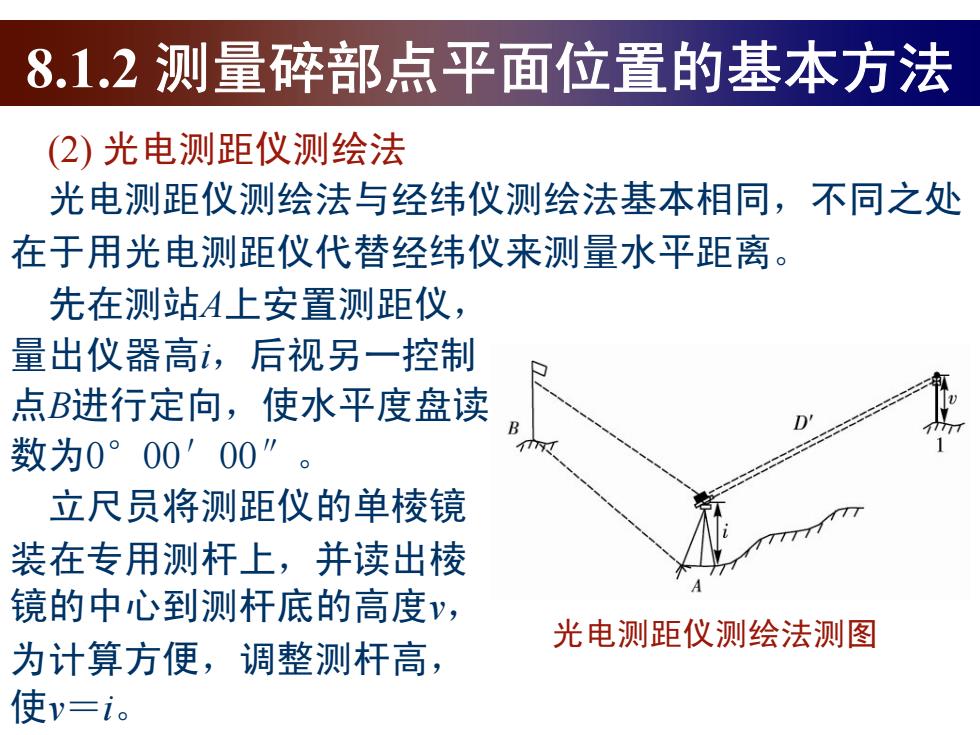

8.1.2测量碎部点平面位置的基本方法 (2)光电测距仪测绘法 光电测距仪测绘法与经纬仪测绘法基本相同，不同之处 在于用光电测距仪代替经纬仪来测量水平距离。 先在测站A上安置测距仪， 量出仪器高i,后视另一控制 点B进行定向，使水平度盘读 B 数为0°00'00”。 立尺员将测距仪的单棱镜 装在专用测杆上，并读出棱 镜的中心到测杆底的高度v, 光电测距仪测绘法测图 为计算方便，调整测杆高， 使v=i
(2) 光电测距仪测绘法 光电测距仪测绘法与经纬仪测绘法基本相同，不同之处 在于用光电测距仪代替经纬仪来测量水平距离。 8.1.2 测量碎部点平面位置的基本方法 先在测站A上安置测距仪， 量出仪器高i，后视另一控制 点B进行定向，使水平度盘读 数为0°00′00″。 立尺员将测距仪的单棱镜 装在专用测杆上，并读出棱 镜的中心到测杆底的高度v， 为计算方便，调整测杆高， 使v＝i。 光电测距仪测绘法测图

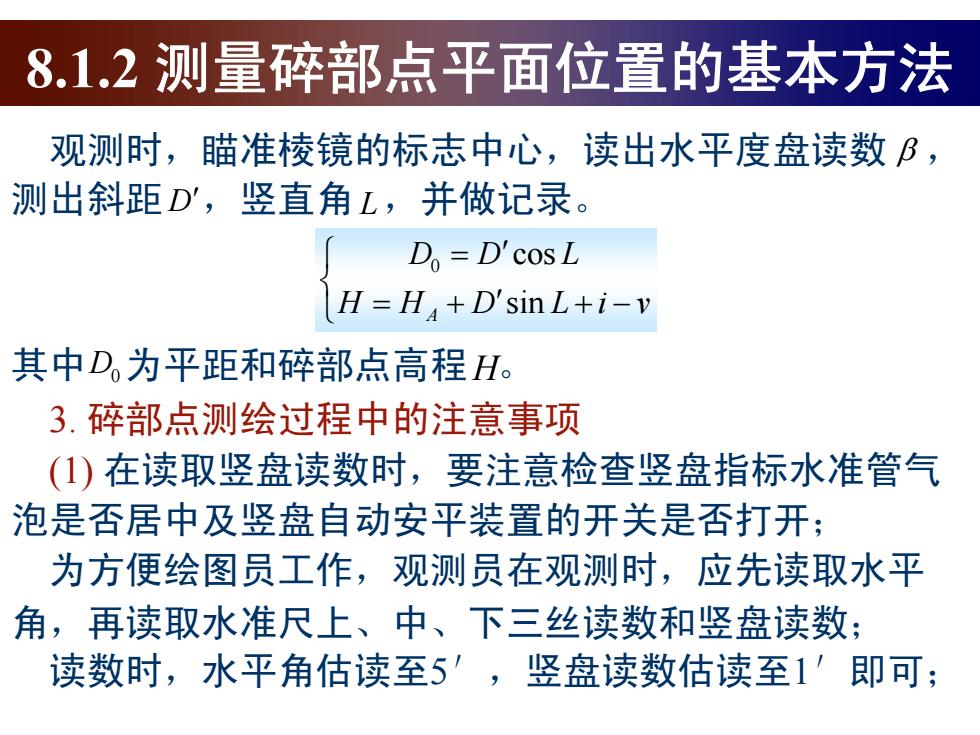

8.1.2测量碎部点平面位置的基本方法 观测时，瞄准棱镜的标志中心，读出水平度盘读数阝， 测出斜距D',竖直角L,并做记录。 Do=D'cos L H=H+D'sin L+i-v 其中D,为平距和碎部点高程H。 3.碎部点测绘过程中的注意事项 (1)在读取竖盘读数时，要注意检查竖盘指标水准管气 泡是否居中及竖盘自动安平装置的开关是否打开； 为方便绘图员工作，观测员在观测时，应先读取水平 角，再读取水准尺上、中、下三丝读数和竖盘读数； 读数时，水平角估读至5'，竖盘读数估读至1'即可；
观测时，瞄准棱镜的标志中心，读出水平度盘读数 ， 测出斜距 ，竖直角 ，并做记录。 其中 为平距和碎部点高程 。 3. 碎部点测绘过程中的注意事项 (1) 在读取竖盘读数时，要注意检查竖盘指标水准管气 泡是否居中及竖盘自动安平装置的开关是否打开； 为方便绘图员工作，观测员在观测时，应先读取水平 角，再读取水准尺上、中、下三丝读数和竖盘读数； 读数时，水平角估读至 5′，竖盘读数估读至 1′即可； 8.1.2 测量碎部点平面位置的基本方法 0 cos sin A DD L H H D Liv D0 H D L

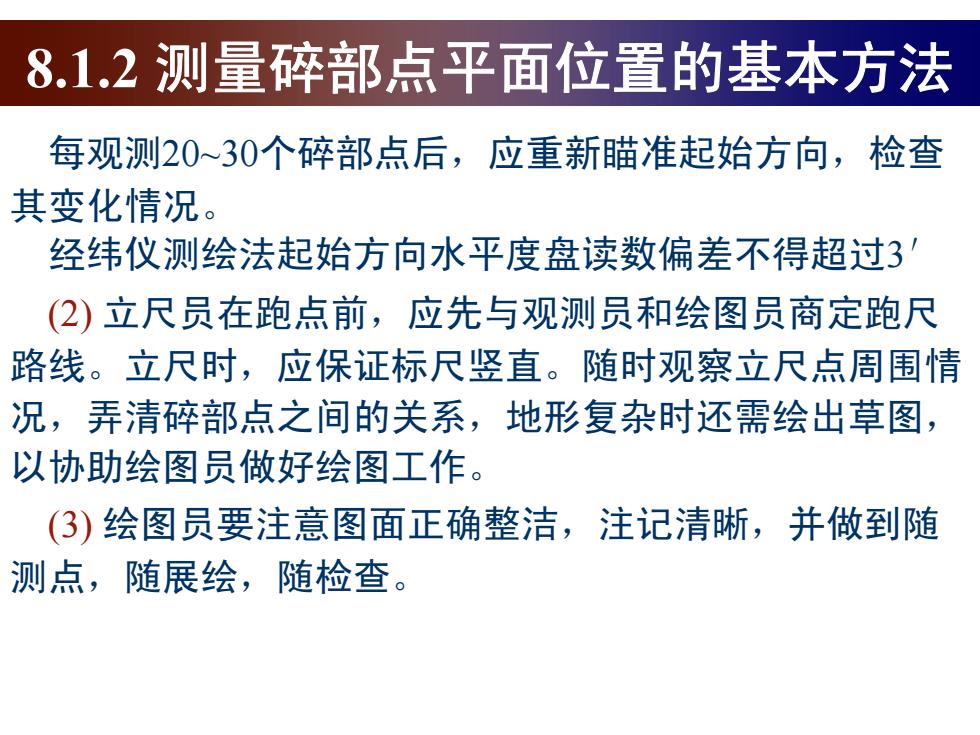

8.1.2测量碎部点平面位置的基本方法 每观测20~30个碎部点后，应重新瞄准起始方向，检查 其变化情况。 经纬仪测绘法起始方向水平度盘读数偏差不得超过3 (2)立尺员在跑点前，应先与观测员和绘图员商定跑尺 路线。立尺时，应保证标尺竖直。随时观察立尺点周围情 况，弄清碎部点之间的关系，地形复杂时还需绘出草图， 以协助绘图员做好绘图工作。 (3)绘图员要注意图面正确整洁，注记清晰，并做到随 测点，随展绘，随检查
每观测20~30个碎部点后，应重新瞄准起始方向，检查 其变化情况。 经纬仪测绘法起始方向水平度盘读数偏差不得超过3′ (2) 立尺员在跑点前，应先与观测员和绘图员商定跑尺 路线。立尺时，应保证标尺竖直。随时观察立尺点周围情 况，弄清碎部点之间的关系，地形复杂时还需绘出草图， 以协助绘图员做好绘图工作。 (3) 绘图员要注意图面正确整洁，注记清晰，并做到随 测点，随展绘，随检查。 8.1.2 测量碎部点平面位置的基本方法
