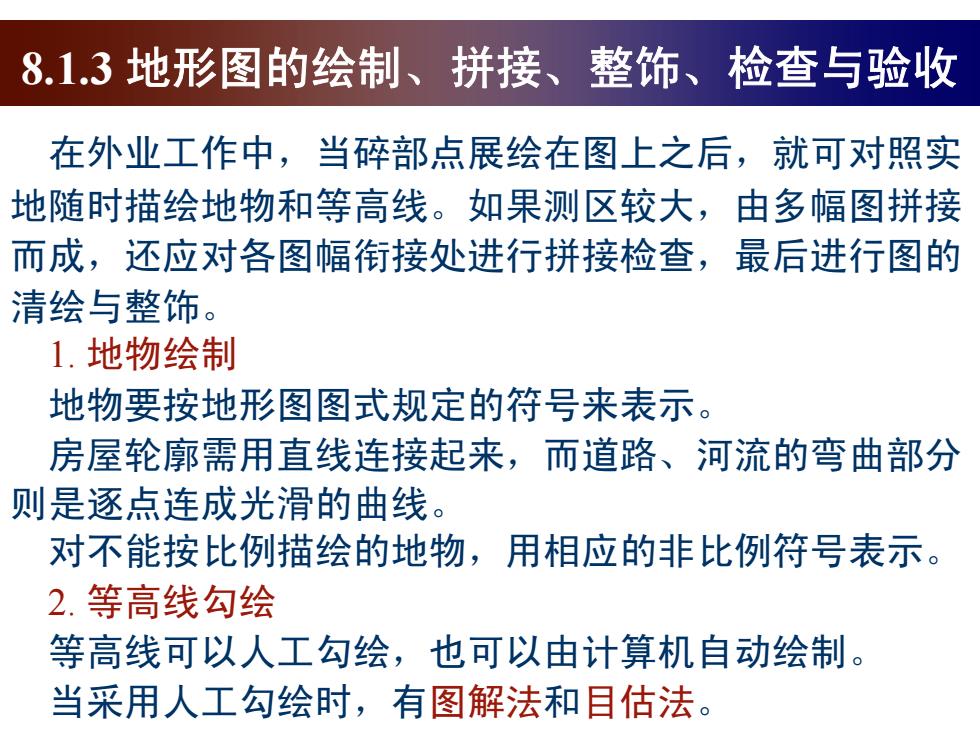

8.1.3地形图的绘制、拼接、 整饰、检查与验收 在外业工作中，当碎部点展绘在图上之后，就可对照实 地随时描绘地物和等高线。如果测区较大，由多幅图拼接 而成，还应对各图幅衔接处进行拼接检查，最后进行图的 清绘与整饰。 1.地物绘制 地物要按地形图图式规定的符号来表示。 房屋轮廓需用直线连接起来，而道路、河流的弯曲部分 则是逐点连成光滑的曲线。 对不能按比例描绘的地物，用相应的非比例符号表示。 2.等高线勾绘 等高线可以人工勾绘，也可以由计算机自动绘制。 当采用人工勾绘时，有图解法和目估法
在外业工作中，当碎部点展绘在图上之后，就可对照实 地随时描绘地物和等高线。如果测区较大，由多幅图拼接 而成，还应对各图幅衔接处进行拼接检查，最后进行图的 清绘与整饰。 1. 地物绘制 地物要按地形图图式规定的符号来表示。 房屋轮廓需用直线连接起来，而道路、河流的弯曲部分 则是逐点连成光滑的曲线。 对不能按比例描绘的地物，用相应的非比例符号表示。 2. 等高线勾绘 等高线可以人工勾绘，也可以由计算机自动绘制。 当采用人工勾绘时，有图解法 和目估法 。 8.1.3 地形图的绘制、拼接、整饰、检查与验收

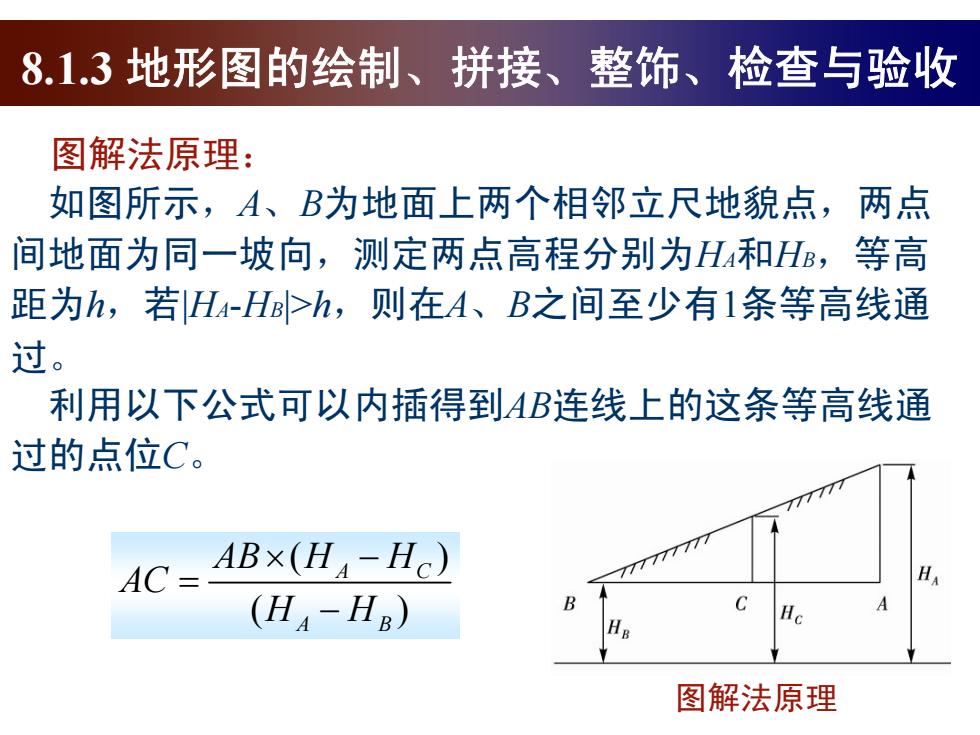

8.1.3地形图的绘制、拼接、整饰、检查与验收 图解法原理： 如图所示，A、B为地面上两个相邻立尺地貌点，两点 间地面为同一坡向，测定两点高程分别为H和H8,等高 距为h,若HA-HBh,则在A、B之间至少有l条等高线通 过。 利用以下公式可以内插得到AB连线上的这条等高线通 过的点位C。 AC= ABx(HA-Hc) 77777 (HA-Hg) 图解法原理
图解法原理： 如图所示，A、B为地面上两个相邻立尺地貌点，两点 间地面为同一坡向，测定两点高程分别为HA和HB，等高 距为h，若|HA -HB |>h，则在A、B之间至少有1条等高线通 过。 利用以下公式可以内插得到AB连线上的这条等高线通 过的点位C。 8.1.3 地形图的绘制、拼接、整饰、检查与验收 图解法原理 ( ) ( ) A C A B ABH H AC H H

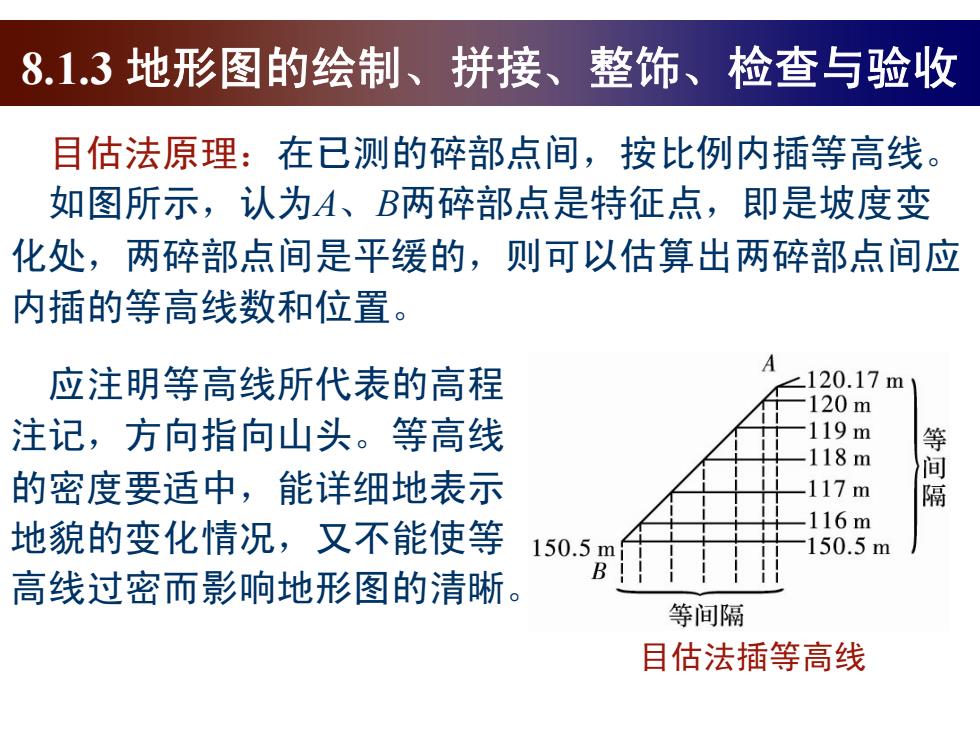

8.1.3地形图的绘制、拼接、整饰、检查与验收 目估法原理：在已测的碎部点间，按比例内插等高线。 如图所示，认为A、B两碎部点是特征点，即是坡度变 化处，两碎部点间是平缓的，则可以估算出两碎部点间应 内插的等高线数和位置。 应注明等高线所代表的高程 120.17m 120m 注记，方向指向山头。等高线 119m 等 118m 的密度要适中，能详细地表示 117m 隔 地貌的变化情况，又不能使等 116m 150.5m 150.5m 高线过密而影响地形图的清晰。 等间隔 目估法插等高线
目估法原理：在已测的碎部点间，按比例内插等高线。 如图所示，认为A、B两碎部点是特征点，即是坡度变 化处，两碎部点间是平缓的，则可以估算出两碎部点间应 内插的等高线数和位置。 8.1.3 地形图的绘制、拼接、整饰、检查与验收 应注明等高线所代表的高程 注记，方向指向山头。等高线 的密度要适中，能详细地表示 地貌的变化情况，又不能使等 高线过密而影响地形图的清晰。 目估法插等高线

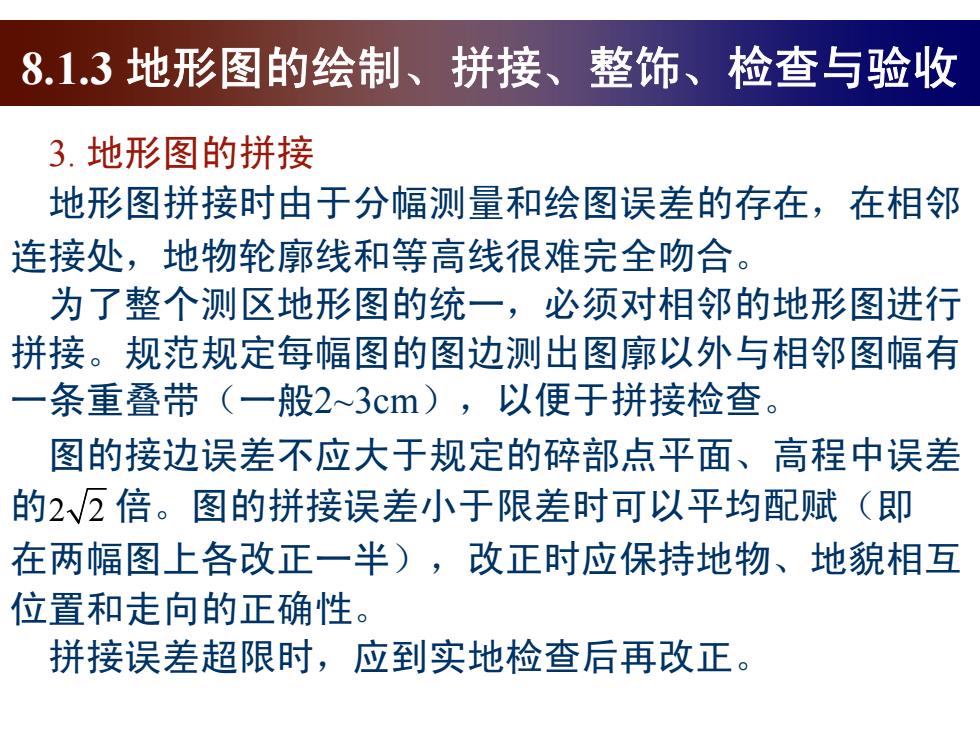

8.1.3地形图的绘制、拼接、整饰、检查与验收 3.地形图的拼接 地形图拼接时由于分幅测量和绘图误差的存在，在相邻 连接处，地物轮廓线和等高线很难完全吻合。 为了整个测区地形图的统一，必须对相邻的地形图进行 拼接。规范规定每幅图的图边测出图廓以外与相邻图幅有 一条重叠带（一般23cm),以便于拼接检查。 图的接边误差不应大于规定的碎部点平面、高程中误差 的2√2倍。图的拼接误差小于限差时可以平均配赋（即 在两幅图上各改正一半)，改正时应保持地物、地貌相互 位置和走向的正确性。 拼接误差超限时，应到实地检查后再改正
3. 地形图的拼接 地形图拼接时由于分幅测量和绘图误差的存在，在相邻 连接处，地物轮廓线和等高线很难完全吻合。 为了整个测区地形图的统一，必须对相邻的地形图进行 拼接。规范规定每幅图的图边测出图廓以外与相邻图幅有 一条重叠带（一般2~3cm），以便于拼接检查。 图的接边误差不应大于规定的碎部点平面、高程中误差 的 倍。图的拼接误差小于限差时可以平均配赋（即 在两幅图上各改正一半），改正时应保持地物、地貌相互 位置和走向的正确性。 拼接误差超限时，应到实地检查后再改正。 8.1.3 地形图的绘制、拼接、整饰、检查与验收 2 2
8.1.3地形图的绘制、拼接、整饰、检查与验收 4.地形图的检查 为了确保地形图质量，除施测过程中加强检查外，地形 图测完后，必须对成图质量作全面检查。 地形图的检查包括图面检查、外业检查和设站检查。 (1)图面检查 检查图面上各种符号、注记是否正确，包括地物轮廓线 有无矛盾、等高线是否清楚、等高线与地形点的高程是否 相符、有无矛盾可疑的地方、图边拼接有无问题、名称注 记是否弄错或遗漏。 如发现错误或疑点，应到野外进行实地检查修改
4. 地形图的检查 为了确保地形图质量，除施测过程中加强检查外，地形 图测完后，必须对成图质量作全面检查。 地形图的检查包括图面检查、外业检查和设站检查。 (1) 图面检查 检查图面上各种符号、注记是否正确，包括地物轮廓线 有无矛盾、等高线是否清楚、等高线与地形点的高程是否 相符、有无矛盾可疑的地方、图边拼接有无问题、名称注 记是否弄错或遗漏。 如发现错误或疑点，应到野外进行实地检查修改。 8.1.3 地形图的绘制、拼接、整饰、检查与验收
