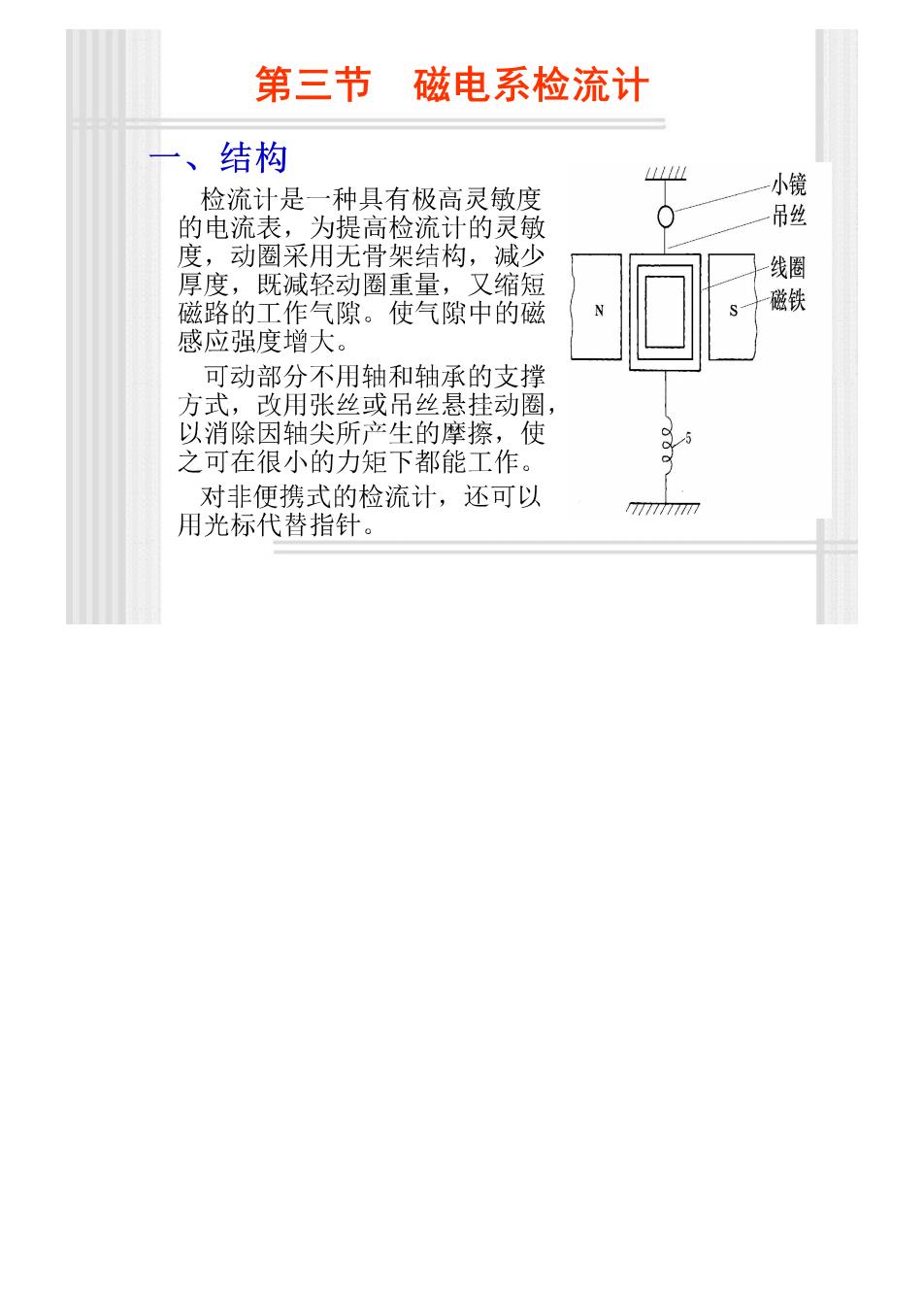

第三节 磁电系检流计 、结构 检流计是一种具有极高灵敏度 小镜 的电流表， 为提高检流计的灵敏 吊丝 度，动圈采用无骨架结构，减少 厚度，既减轻动圈重量，又缩短 线圈 磁路的工作气隙。使气隙中的磁 感应强度增大。 可动部分不用轴和轴承的支撑 方式，改用张丝或吊丝悬挂动圈 以消除因轴尖所产生的摩擦，使 之可在很小的力矩下都能工作。 对非便携式的检流计，还可以 用光标代替指针

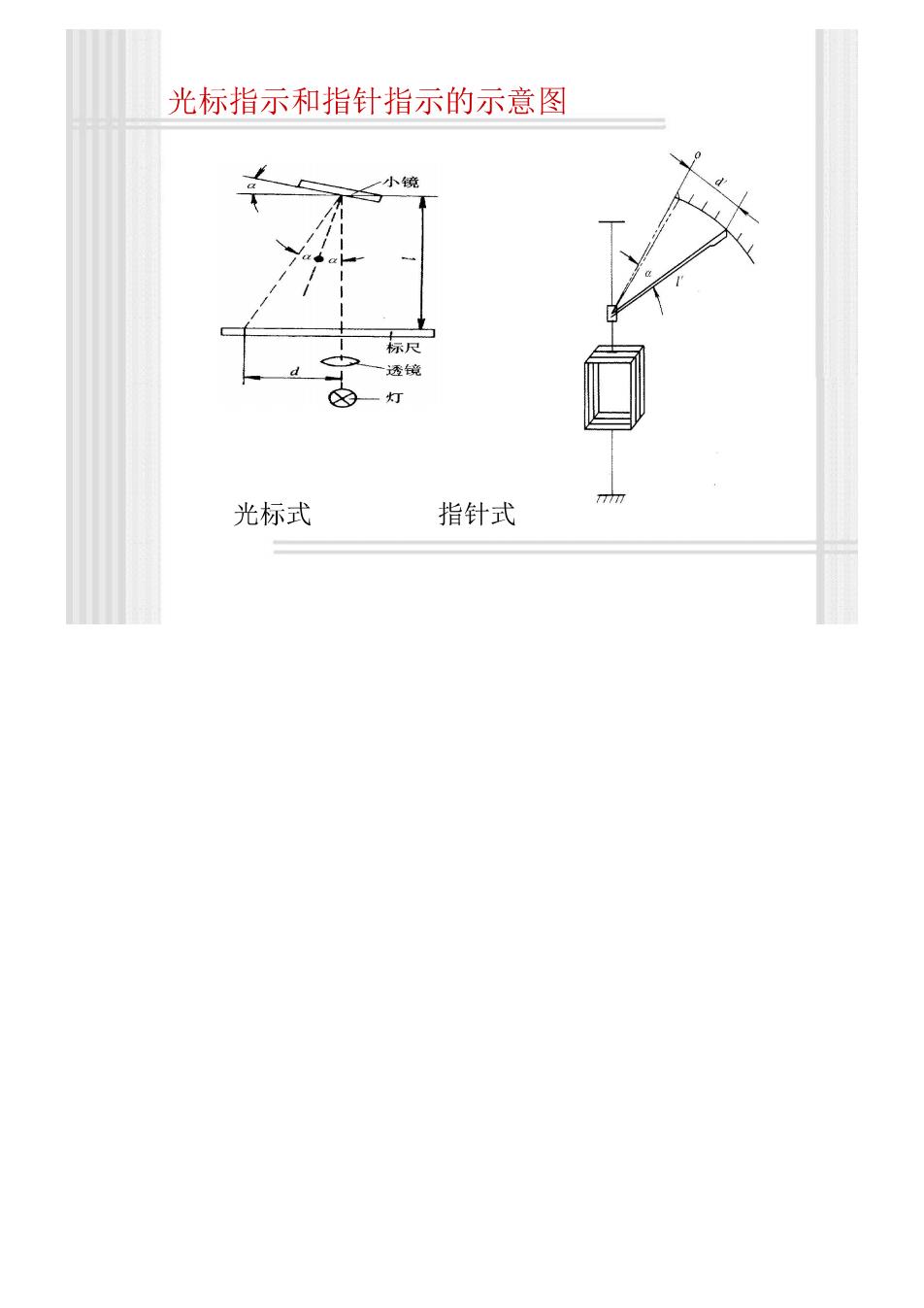

光标指示和指针指示的示意图 光标式 指针式

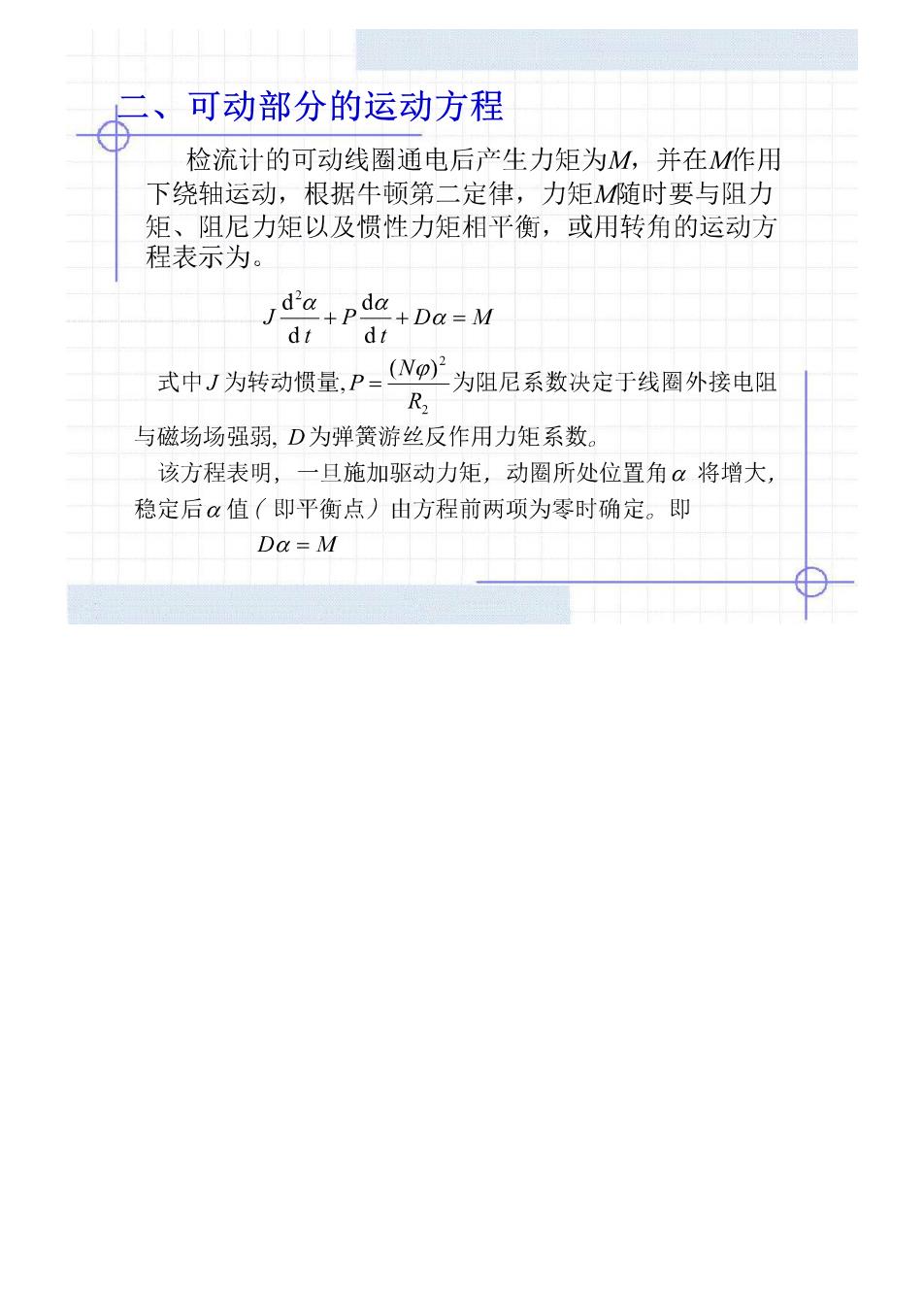

可动部分的运动方程 检流计的可动线圈通电后产生力矩为M,并在M作用 下绕轴运动，根据牛顿第二定律，力矩M随时要与阻力 矩、阻尼力矩以及惯性力矩相平衡，或用转角的运动方 程表示为 jda+pda+Da=M 式中J为转动惯量，P=N'为阻尼系数决定于线圈外接电阻 R、 与磁场场强弱，D为弹簧游丝反作用力矩系数 该方程表明，一旦施加驱动力矩，动圈所处位置角“将增大 稳定后α值（即平衡点）由方程前两项为零时确定。即 Da=M

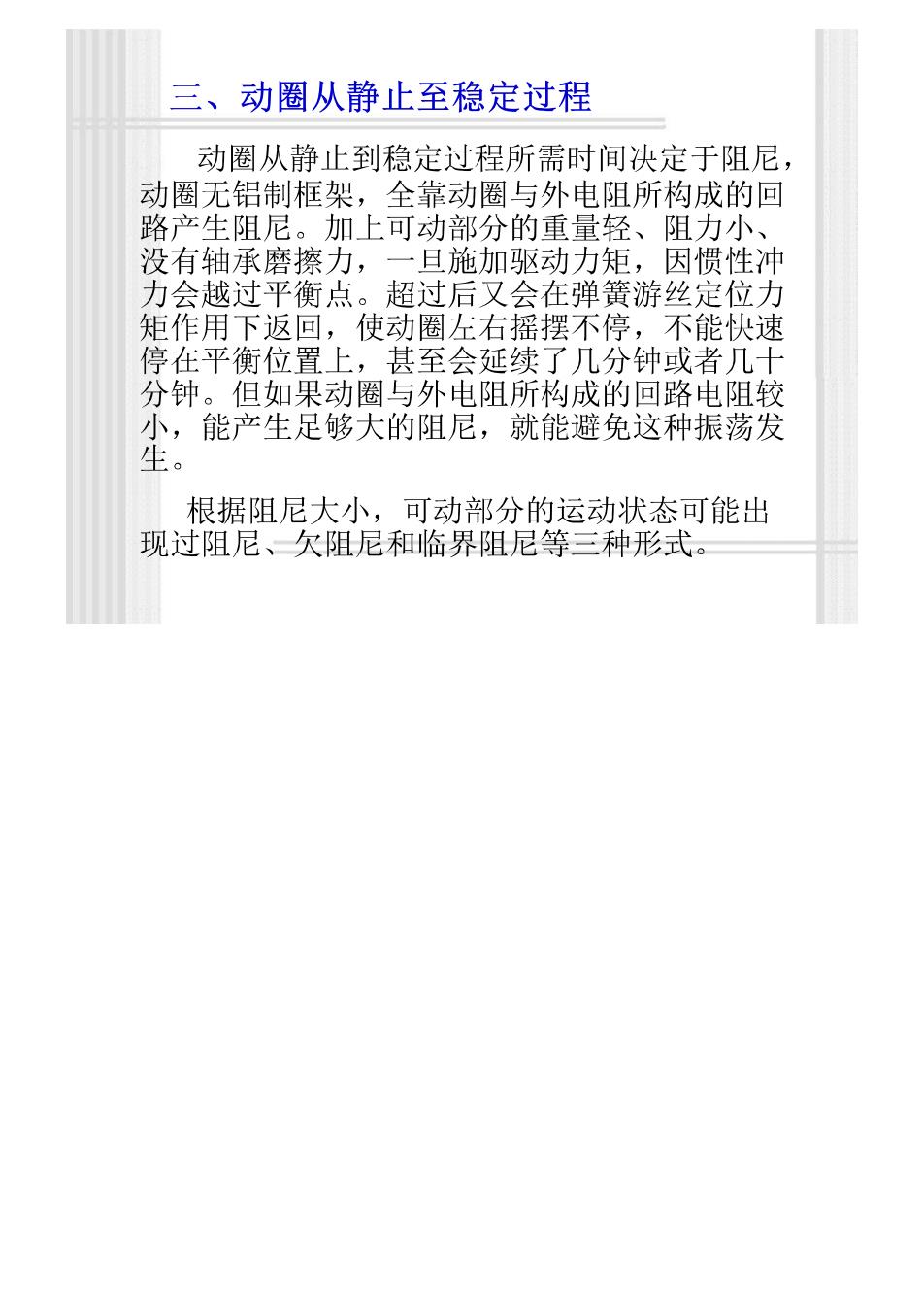

三、动圈从静止至稳定过程 动圈从静止到稳定过程所需时间决定于阻尼 动圈无铝制框架，全靠动圈与外电阻所构成的回 路产生阻尼。加上可动部分的重量轻、阻力小、 没有轴承磨擦力，一旦施加驱动力矩，因惯性冲 力会越过平衡点。超过后又会在弹簧游丝定位力 矩作用下返回，使动圈左右摇摆不停，不能快速 停在平衡位置上，甚至会延续了几分钟或者几十 分钟。但如果动圈与外电阻所构成的回路电阻较 小，能产生足够大的阻尼，就能避免这种振荡发 生。 根据阻尼大小，可动部分的运动状态可能出 现过阻尼、欠阻尼和临界阻尼等三种形式
