二、磁电系仪表工作原理 可动线圈通电后，由于线圈在磁场中受到电磁力矩 的作用使指针产生偏转，当可动线圈稳定后，可认为 驱动力矩等于反作用力矩，并推出仪表偏转角与电流 关系为 M=M 2 BlINr Da Q= Ns1=S:I 若与被测电压并联，仪表的内阻为R,则仪表 偏转角与电压关系为 a=B1=BC=S,U。 D

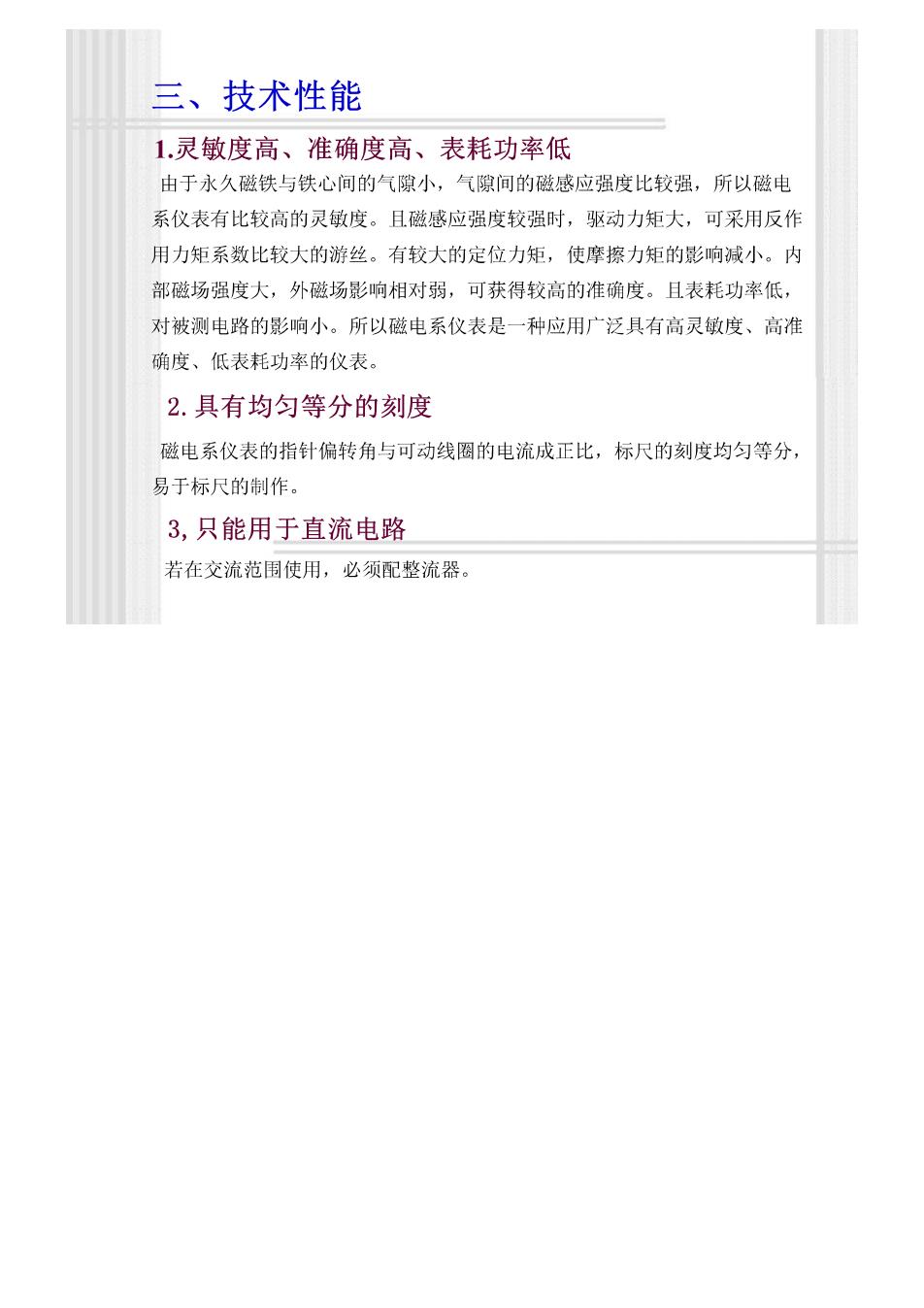

三、技术性能 1.灵敏度高、准确度高、表耗功率低 由于永久磁铁与铁心间的气隙小，气隙间的磁感应强度比较强，所以磁电 系仪表有比较高的灵敏度。且磁感应强度较强时，驱动力矩大，可采用反作 用力矩系数比较大的游丝。有较大的定位力矩，使摩擦力矩的影响减小。内 部磁场强度大，外磁场影响相对弱，可获得较高的准确度。且表耗功率低， 对被测电路的影响小。所以磁电系仪表是一种应用广泛具有高灵敏度、高准 确度、低表耗功率的仪表。 2.具有均匀等分的刻度 磁电系仪表的指针偏转角与可动线圈的电流成正比，标尺的刻度均匀等分， 易于标尺的制作。 3,只能用于直流电路 若在交流范围使用，必须配整流器
四、电流表分流器 磁电系仪表可以通过分流器扩大其量程，也 可以并联若干个电阻，通过更换输入接头，可 组成多量程的电流表。 。。日 分流器电路 多量程分流器电路 分流器电路加温度补偿电阻R
分流器电阻的计算 按分流器的电路结构，被测电流只有一部 分通过电流表线圈，其余则通过分流器， 可以远明通过电流表线圈的电流与被测电流 的关系为 L.R.=/RuR. Rs+R 如用n表示比值I/1。,它的数值代表电 流表并联分流器之后的量程扩大倍数。将 上式移项，可推出按量程扩大倍数n求得 分流器电阻阻值的关系式。即 n-1
五、电压表的附加电阻 扩大电压表量程可以串联附加电阻，设直接测量的 量程为U。,测量机构内阻为R。，串联附加电阻R 后，可将电压量程扩大为U,则U与U。的关系可 由下式求得 U R+Rad R 用m表示比值二，其值 代表串联附加电阻后电压表量 程扩大的倍数，可按m值求得 串联的附加电阻值 返回本童首页R=(m-1)R
