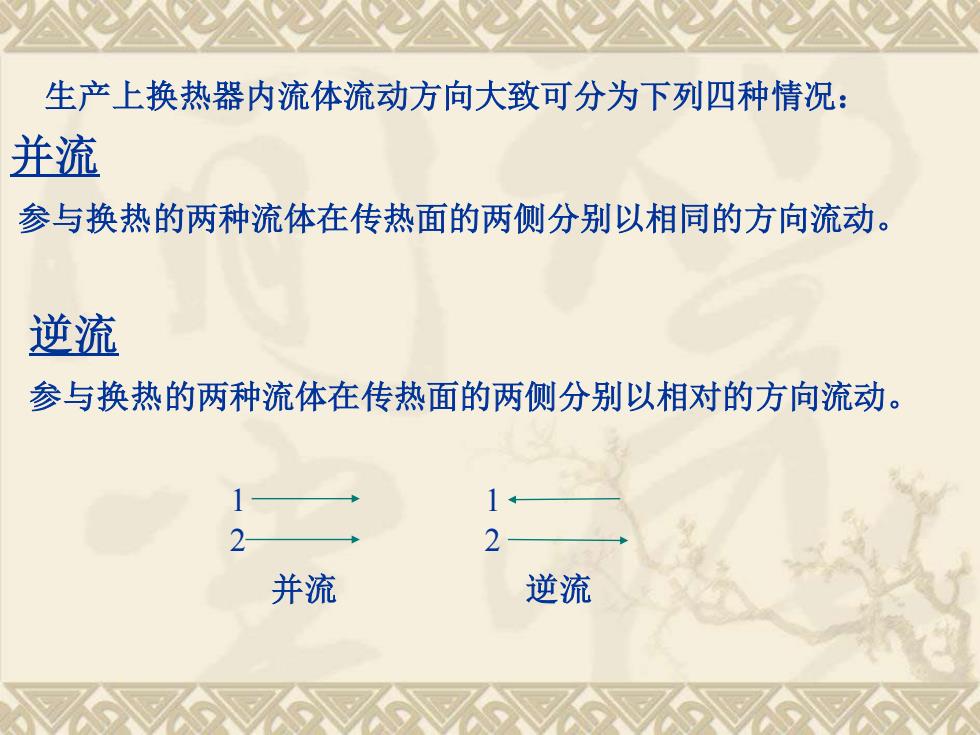

并流 参与换热的两种流体在传热面的两侧分别以相同的方向流动。 生产上换热器内流体流动方向大致可分为下列四种情况： 逆流 参与换热的两种流体在传热面的两侧分别以相对的方向流动。 并流 1 2 逆流 1 2
并流 参与换热的两种流体在传热面的两侧分别以相同的方向流动。 生产上换热器内流体流动方向大致可分为下列四种情况： 逆流 参与换热的两种流体在传热面的两侧分别以相对的方向流动。 并流 1 2 逆流 1 2

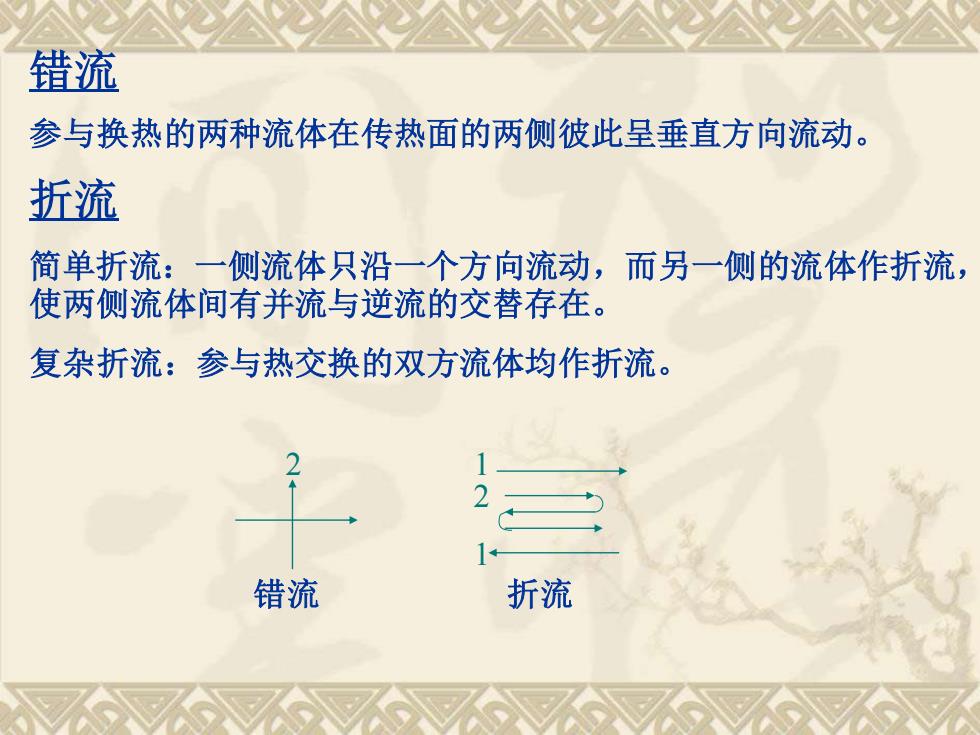

错流 参与换热的两种流体在传热面的两侧彼此呈垂直方向流动。 折流 简单折流：一侧流体只沿一个方向流动，而另一侧的流体作折流， 使两侧流体间有并流与逆流的交替存在。 复杂折流：参与热交换的双方流体均作折流。 错流 折流 1 2 1 2
错流 参与换热的两种流体在传热面的两侧彼此呈垂直方向流动。 折流 简单折流：一侧流体只沿一个方向流动，而另一侧的流体作折流， 使两侧流体间有并流与逆流的交替存在。 复杂折流：参与热交换的双方流体均作折流。 错流 折流 1 2 1 2

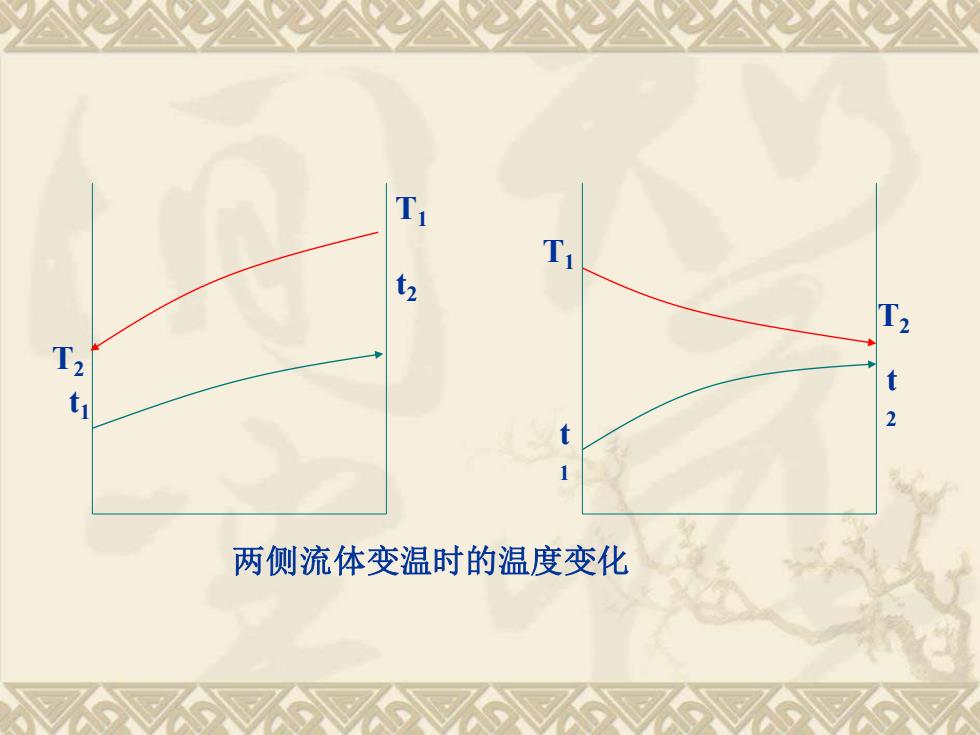

T 2 T 1 t 1 t 2 T 1 T 2 t1 t2 两侧流体变温时的温度变化
T 2 T 1 t 1 t 2 T 1 T 2 t1 t2 两侧流体变温时的温度变化

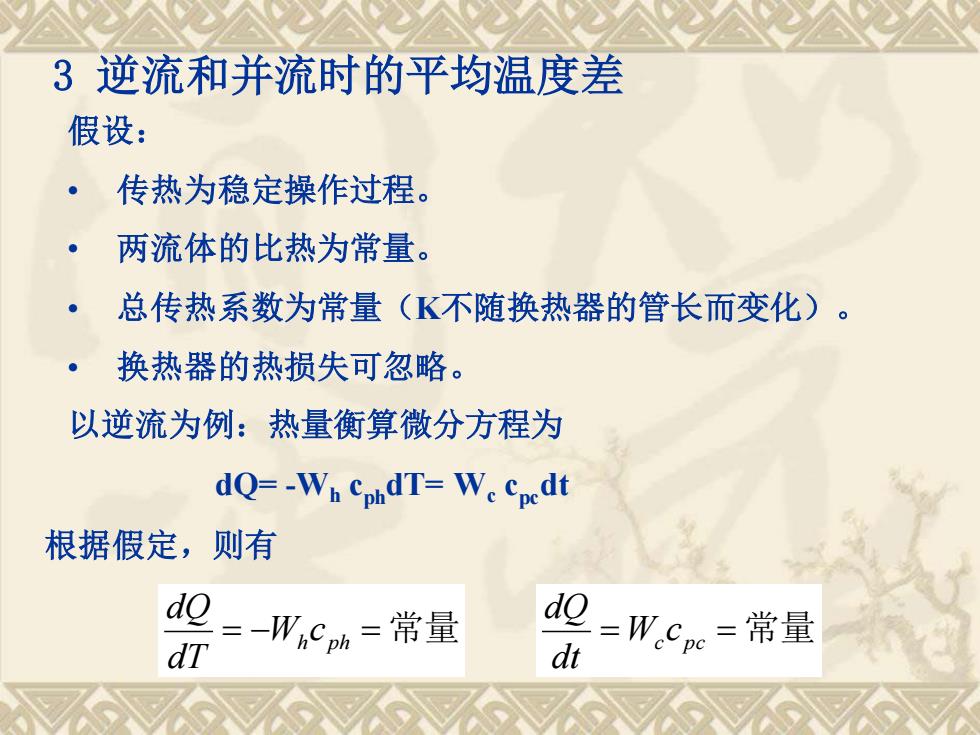

= −Wh c p h = 常量 dT dQ = Wc c pc = 常量 dt dQ 假设： • 传热为稳定操作过程。 • 两流体的比热为常量。 • 总传热系数为常量（K不随换热器的管长而变化）。 • 换热器的热损失可忽略。 以逆流为例：热量衡算微分方程为 dQ= -Wh cphdT= Wc cpcdt 根据假定，则有 3 逆流和并流时的平均温度差
= −Wh c p h = 常量 dT dQ = Wc c pc = 常量 dt dQ 假设： • 传热为稳定操作过程。 • 两流体的比热为常量。 • 总传热系数为常量（K不随换热器的管长而变化）。 • 换热器的热损失可忽略。 以逆流为例：热量衡算微分方程为 dQ= -Wh cphdT= Wc cpcdt 根据假定，则有 3 逆流和并流时的平均温度差

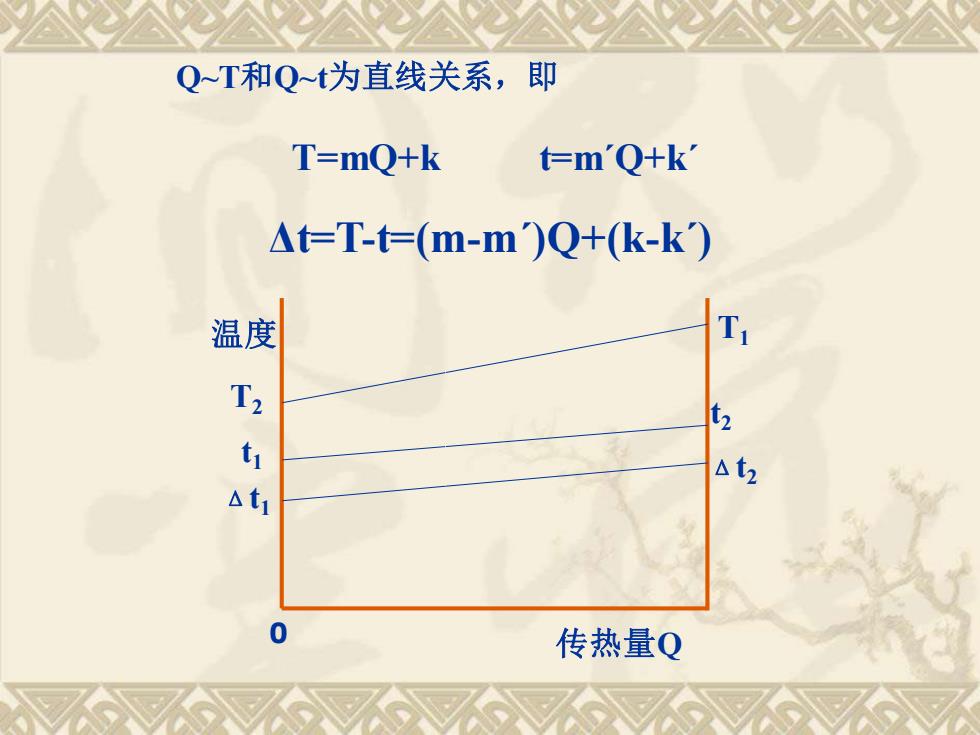

Q~T和Q~t为直线关系，即 T=mQ+k t=m΄Q+k΄ Δt=T-t=(m-m΄)Q+(k-k΄) 温度 T1 传热量Q T2 t1 Δt1 t2 Δt2 0
Q~T和Q~t为直线关系，即 T=mQ+k t=m΄Q+k΄ Δt=T-t=(m-m΄)Q+(k-k΄) 温度 T1 传热量Q T2 t1 Δt1 t2 Δt2 0
