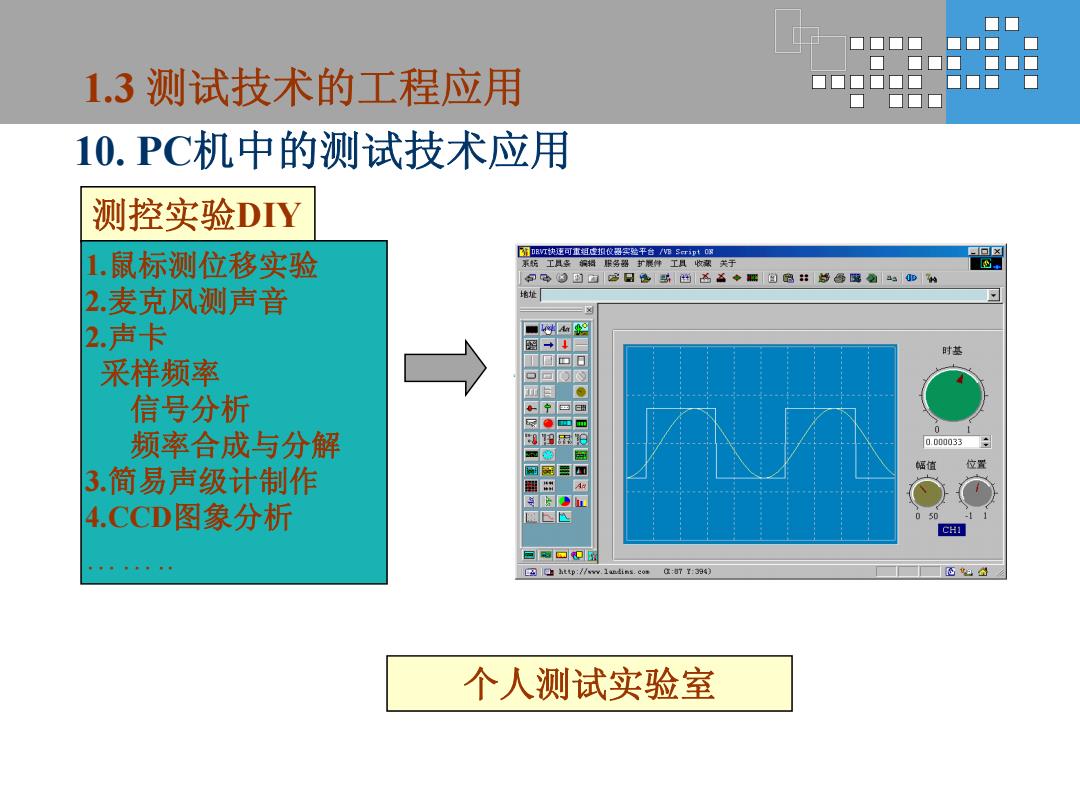

■■ 1.3测试技术的工程应用 ■ 10.PC机中的测试技术应用 测控实验DIY VT快速可重组虚担仪器实验平台阳Srpt 可☒ 1.鼠标测位移实验 系筋工具盛编括服务器扩腿件工具收源关于 分马3回西品日默曲五益◆照白路：部昏露角4妇B的 2.麦克风测声音 地址「 2.声卡 ■唑灿2 图+ 时基 采样频率 下回回0 口回顺 证间色 信号分析 女宁回 尽●四四 0 频率合成与分解 8田B阳 0.000033÷ 幅值 位置 3.简易声级计制作 翻网层四 圈A 等m 4.CCD图象分析 区 050 CHI 0000t00D Ch http://wwv.1undins.cos 位：71：3的40 西出 个人测试实验室
10. PC机中的测试技术应用 测控实验DIY 1.鼠标测位移实验 2.麦克风测声音 2.声卡 采样频率 信号分析 频率合成与分解 3.简易声级计制作 4.CCD图象分析 …….. 个人测试实验室 1.3 测试技术的工程应用

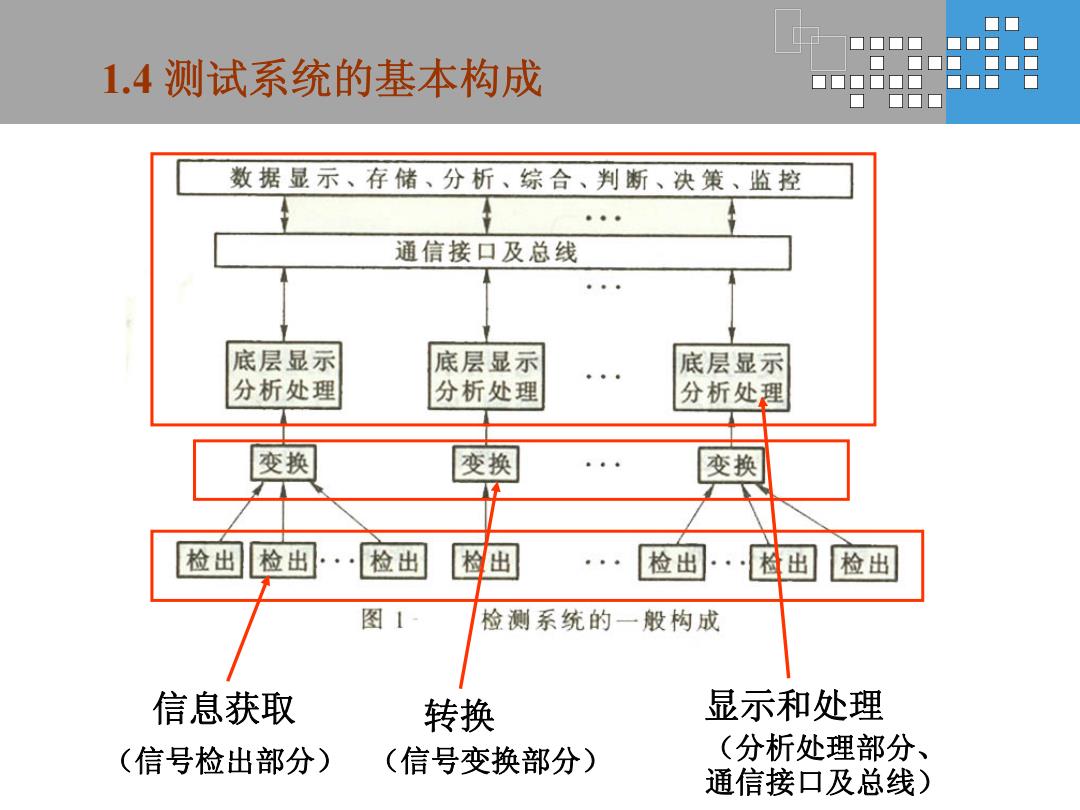

1.4测试系统的基本构成 数据显示、存储、分析、综合、判断、决策、监控 通信接口及总线 底层显示 底层显示 底层显示 分析处理 分析处理 分析处理 变换 变换 变换 检出 检出· 检出 检出 检出 …出 检出 图1 检测系统的一般构成 信息获取 转换 显示和处理 (信号检出部分) (信号变换部分) (分析处理部分、 通信接口及总线)
1.4 测试系统的基本构成 信息获取 转换 显示和处理 （信号检出部分） （信号变换部分） （分析处理部分、 通信接口及总线）

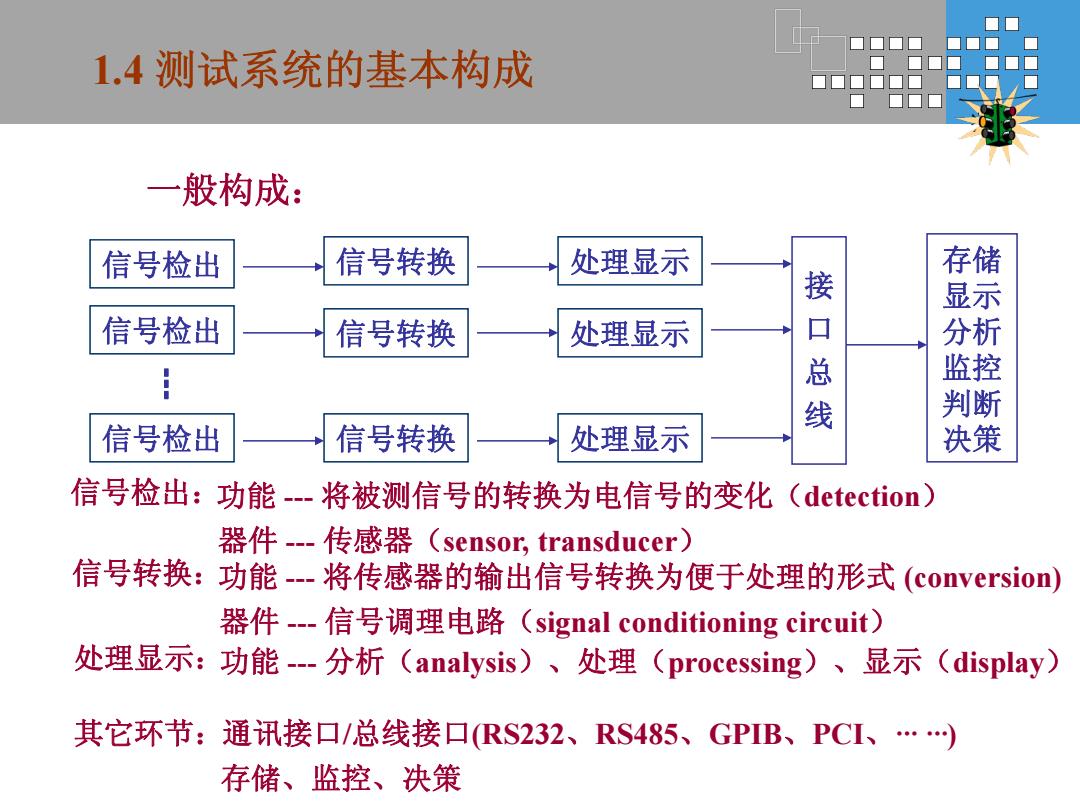

1.4测试系统的基本构成 般构成： 信号检出 信号转换 处理显示 存储 接 显示 信号检出 信号转换 处理显示 口总 分析 监控 线 判断 信号检出 信号转换 处理显示 决策 信号检出：功能-将被测信号的转换为电信号的变化 (detection) 器件--传感器(sensor,,transducer) 信号转换： 功能--将传感器的输出信号转换为便于处理的形式(conversion) 器件--信号调理电路(signal conditioning circuit) 处理显示： 功能-分析(analysis).、处理（processing)、显示(display) 其它环节：通讯接口/总线接口(RS232、RS485、GPIB、PCI、… 存储、监控、决策
接 口 总 线 存储 显示 分析 监控 判断 决策 一般构成： 信号检出 ┇ 信号检出 信号检出 信号转换 信号转换 信号转换 处理显示 处理显示 处理显示 信号检出：功能 --- 将被测信号的转换为电信号的变化（detection） 器件 --- 传感器（sensor, transducer） 信号转换：功能 --- 将传感器的输出信号转换为便于处理的形式 (conversion) 器件 --- 信号调理电路（signal conditioning circuit） 处理显示：功能 --- 分析（analysis）、处理（processing）、显示（display） 其它环节：通讯接口/总线接口(RS232、RS485、GPIB、PCI、··· ···) 存储、监控、决策 1.4 测试系统的基本构成
1.4测试系统的基本构成 电阻式 电桥 笔式记录仪 数据处理器 位 电容式 放大器 光线示波器 频谱分析仪 度 加速度 滤波器 磁带记录仪 FFT 电式 调制器 电子示波器 实时信号分析仪 压力 热电式 解调器 半导体存储器 电子计算机 流量 光电式 运算器 显示器 温度 磁电式 阻抗变换器 磁卡 中间变换 显示及 实验结果 被测对象 传感器 测量装置 记录装置 处理装置 激发装置 反馈、控制

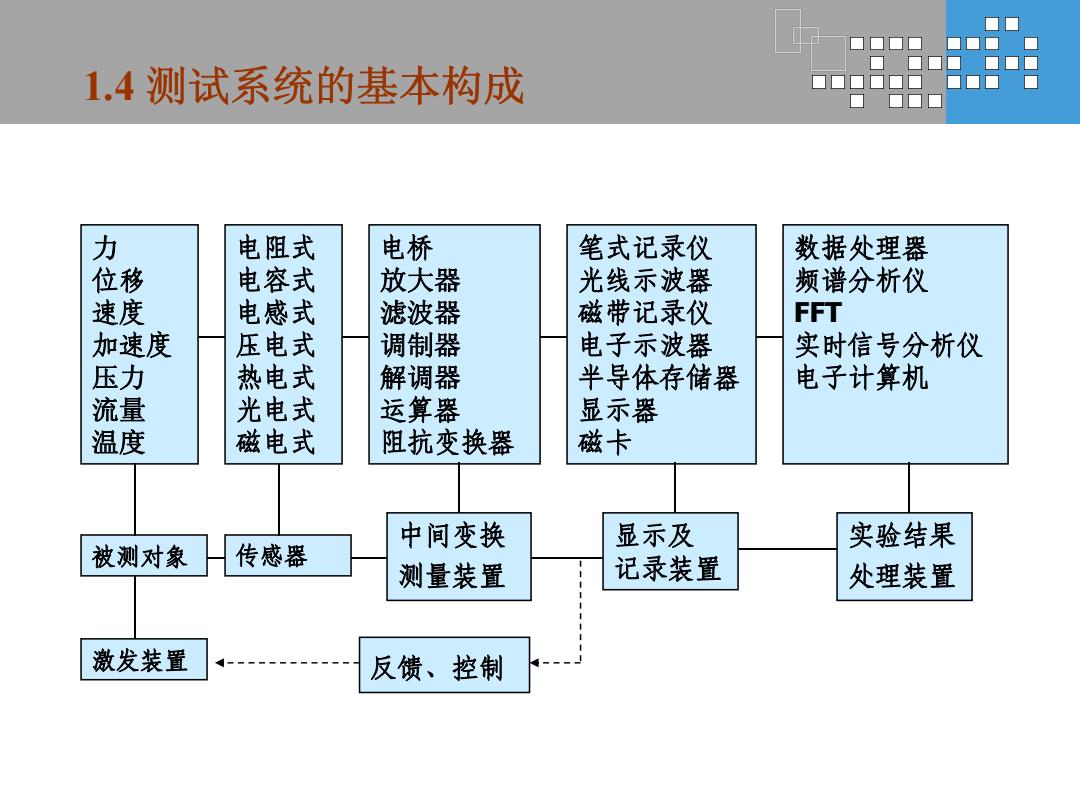

测试系统的基本构成 力 位移 速度 加速度 压力 流量 温度 电阻式 电容式 电感式 压电式 热电式 光电式 磁电式 电桥 放大器 滤波器 调制器 解调器 运算器 阻抗变换器 笔式记录仪 光线示波器 磁带记录仪 电子示波器 半导体存储器 显示器 磁卡 数据处理器 频谱分析仪 FFT 实时信号分析仪 电子计算机 被测对象 传感器 中间变换 测量装置 显示及 记录装置 实验结果 处理装置 激发装置 反馈、控制 1.4 测试系统的基本构成
1.5测试技术的发展趋势 1、传感器方面 a)利用新发现的材料和新发现的生物、物理、化学效 应开发出的新型传感器 光纤流速传感器 荧光材 料制作 生物酶血样分析传感器 的电子 鼻传感 二〉 热光 电量
1.5 测试技术的发展趋势 1、传感器方面 a)利用新发现的材料和新发现的生物、物理、化学效 应开发出的新型传感器 光纤流速传感器 荧光材 料制作 的电子 鼻传感 器 生物酶血样分析传感器 热/光 电量
