设计与制造I 一直线的投影 机械与动力工程学院 蒋丹 上游充通大 Shanghai Jiao Tong University
设计与制造 I 机械与动力工程学院 蒋丹 —直线的投影

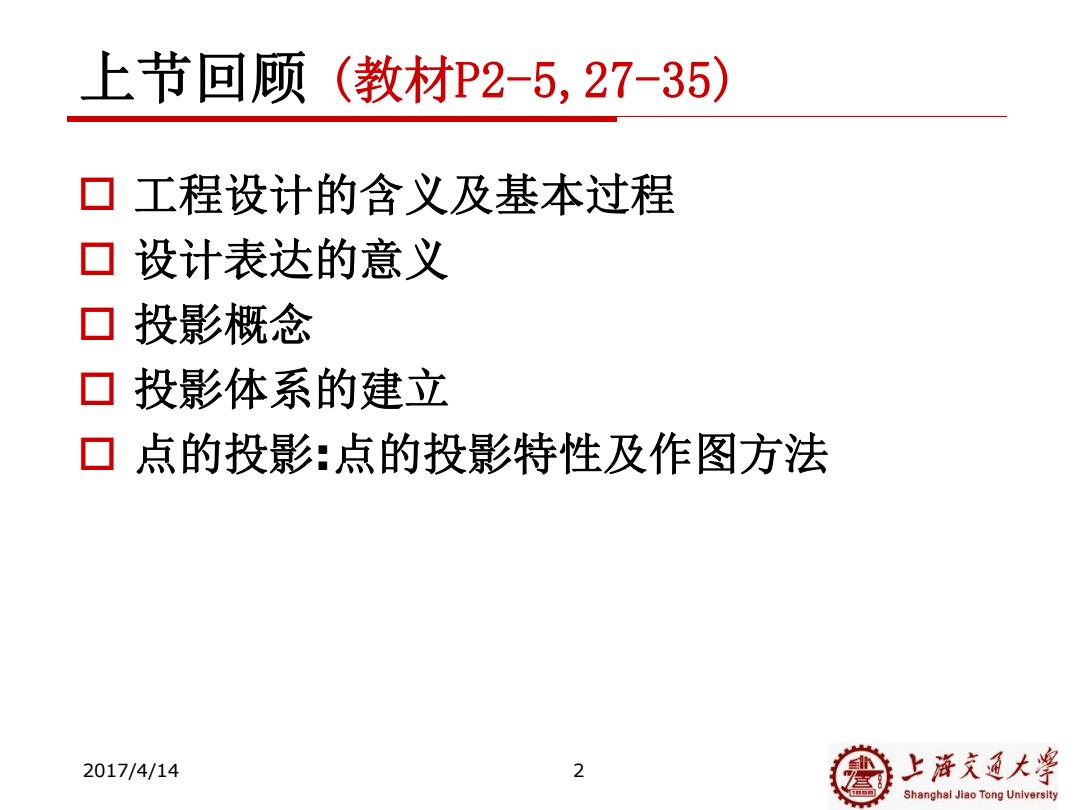

上节回顾（教材P2-5,27-35) 口工程设计的含义及基本过程 口设计表达的意义 口投影概念 口投影体系的建立 ▣点的投影：点的投影特性及作图方法 2017/4/14 2 上游充通大￥ Shanghai Jiao Tong University
2017/4/14 2 上节回顾 (教材P2-5,27-35) 工程设计的含义及基本过程 设计表达的意义 投影概念 投影体系的建立 点的投影:点的投影特性及作图方法
重影点 当两点的某两个坐标相同时，对某一投影面的投影将重合， 该两点称为对该投影面的重影点。如图，点C、D的H投影c、 d重影成一点；而点E、F的V投影e'、f'重影成一点。 重影点可见性判别方法：对H投 影，下面的点被上面点遮住；对 V投影，后面的点被前面点遮住； e(f) e 对W投影，右面的点被左面点遮 住。 0 规定将不可见点的投影加上括 号，如图中的(d)、(f')。 c(d) 2017/4/14 3 上游充通大￥ Shanghai Jiao Tong University
2017/4/14 3 当两点的某两个坐标相同时，对某一投影面的投影将重合， 该两点称为对该投影面的重影点。如图，点C、D的H投影c、 d重影成一点；而点E、F的V投影e′、f′重影成一点。 重影点可见性判别方法：对H投 影，下面的点被上面点遮住；对 V投影，后面的点被前面点遮住； 对W投影，右面的点被左面点遮 住。 规定将不可见点的投影加上括 号，如图中的（d）、（f′）。 重影点 c(d) (f′)
本讲要点（教材P37-44) 口直线投影的确定 口各种位置的直线 口求一般位置直线的实长及其对投影面的夹角 (直角三角形法、辅投影法) 2017/4/14 4 上游充通大￥ Shanghai Jiao Tong University
2017/4/14 4 本讲要点(教材P37-44) 直线投影的确定 各种位置的直线 求一般位置直线的实长及其对投影面的夹角 (直角三角形法、辅投影法)
2.3直线的投影 1.直线投影的确定：直线投影由直线上任 意两点的投影来确定. B A 0 X Yw 0 lYp 空间分析 平面投影 2017/4/14 5 上游充通大睾 Shanghai Jiao Tong University
2017/4/14 5 2.3直线的投影 1.直线投影的确定：直线投影由直线上任 意两点的投影来确定. 空间分析 平面投影
