制造工艺基础 第4章 连接成形工艺 2018年3月
第4章 连接成形工艺 2018年3月 制造工艺基础
本章提纲 4.1焊接成形理论基础 4.2熔化焊 4.3压力焊 4.4钎焊 4.5焊接结构工艺性 4.6胶接工艺 4.7先进连接技术
本章提纲 4.1 焊接成形理论基础 4.2 熔化焊 4.3 压力焊 4.4 钎焊 4.5 焊接结构工艺性 4.6 胶接工艺 4.7 先进连接技术

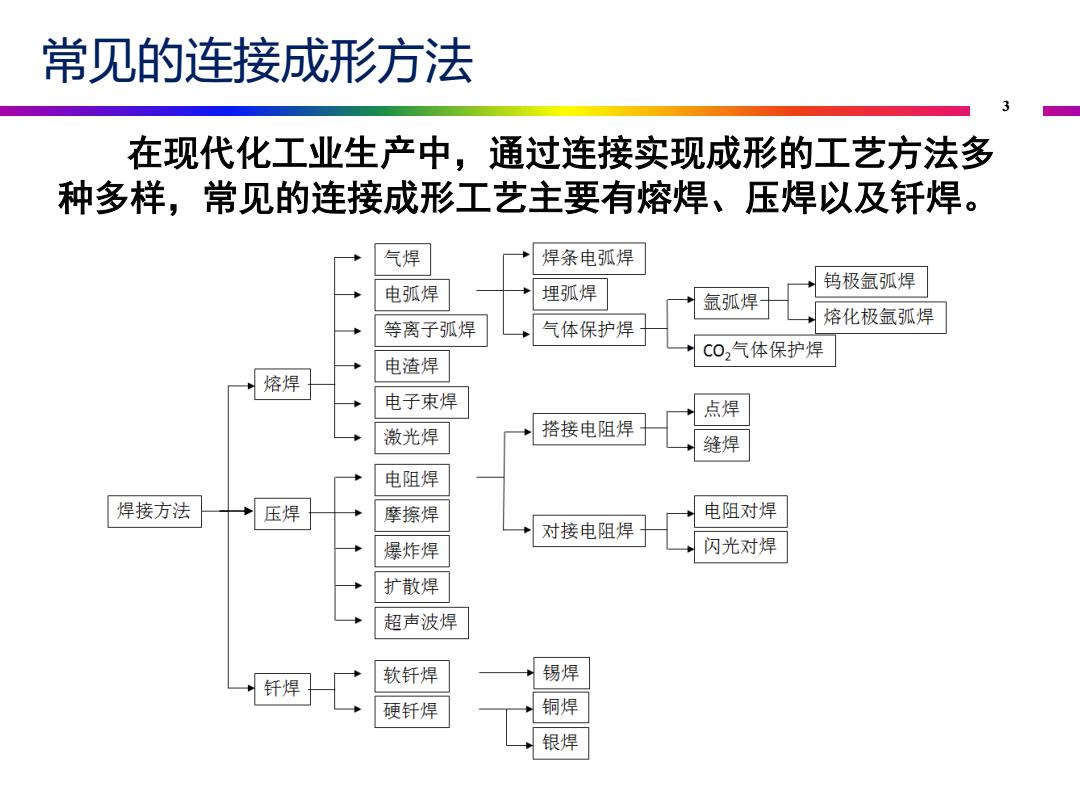

常见的连接成形方法 在现代化工业生产中，通过连接实现成形的工艺方法多 种多样，常见的连接成形工艺主要有熔焊、压焊以及钎焊。 气焊 焊条电弧焊 电弧焊 埋弧焊 钨极氩弧焊 氩弧焊 熔化极氩弧焊 等离子弧焊 气体保护焊 C02气体保护焊 电渣焊 熔焊 电子束焊 点焊 激光焊 搭接电阻焊 缝焊 电阻焊 焊接方法 压焊 摩擦焊 电阻对焊 对接电阻焊 爆炸焊 闪光对焊 扩散焊 超声波焊 锡焊 钎焊 软钎焊 硬钎焊 铜焊 银焊
3 常见的连接成形方法 在现代化工业生产中，通过连接实现成形的工艺方法多 种多样，常见的连接成形工艺主要有熔焊、压焊以及钎焊

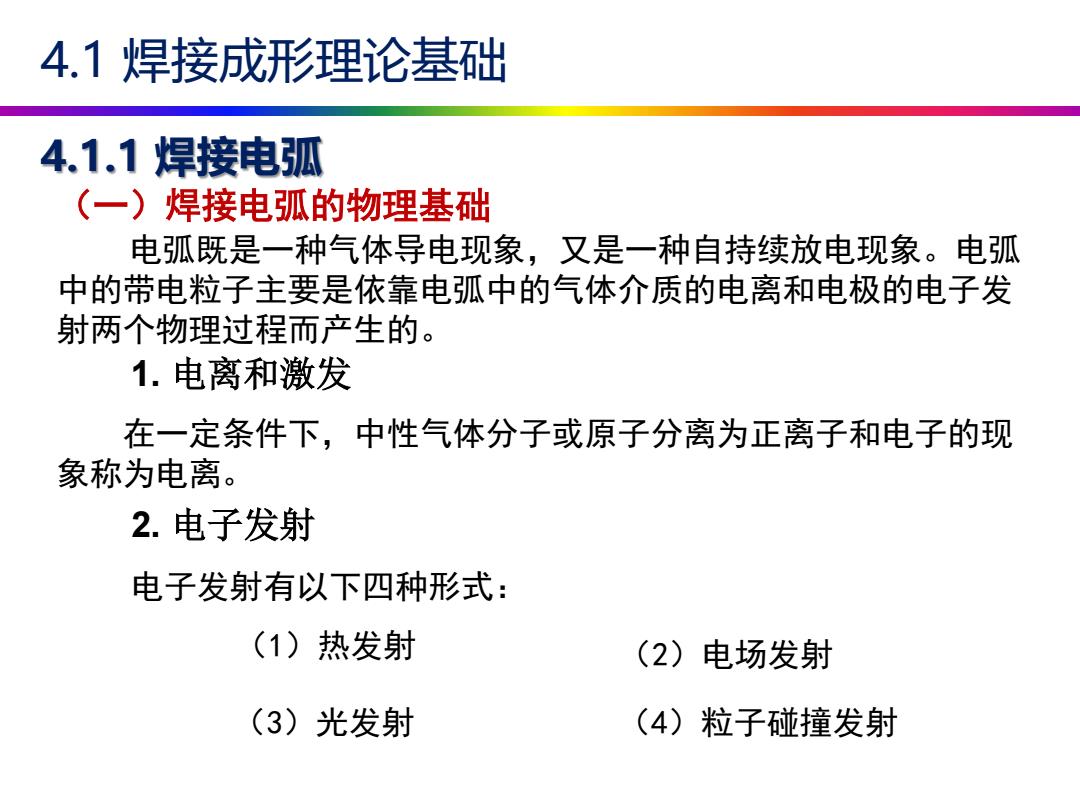

4.1焊接成形理论基础 4.1.1焊接电弧 (一)焊接电弧的物理基础 电弧既是一种气体导电现象，又是一种自持续放电现象。电弧 中的带电粒子主要是依靠电弧中的气体介质的电离和电极的电子发 射两个物理过程而产生的。 1.电离和激发 在一定条件下，中性气体分子或原子分离为正离子和电子的现 象称为电离。 2.电子发射 电子发射有以下四种形式： (1)热发射 (2)电场发射 (3)光发射 (4)粒子碰撞发射
4.1.1 焊接电弧 4.1 焊接成形理论基础 （一）焊接电弧的物理基础 电弧既是一种气体导电现象，又是一种自持续放电现象。电弧 中的带电粒子主要是依靠电弧中的气体介质的电离和电极的电子发 射两个物理过程而产生的。 1. 电离和激发 2. 电子发射 在一定条件下，中性气体分子或原子分离为正离子和电子的现 象称为电离。 电子发射有以下四种形式： （1）热发射 （2）电场发射 （3）光发射 （4）粒子碰撞发射
4.1焊接成形理论基础 (二)焊接电弧的产生过程 电弧焊时，首先需要在电极与焊件之间提供一个导电通道 ,才能引燃电弧。引燃电弧通常有两种方式，即接触式引弧和 非接触式引弧。两种引弧方式具有不同的引弧过程。 1.接触式引弧 1)短路阶段 2)分离阶段 3)燃烧阶段 电流 2.非接触式引弧 焊丝与焊件短路时的接触状态 引欧器 h +H-L 高频和脉冲引弧 a)引弧器接入方式b)高频高压引弧电压波形c)高压脉冲引弧电压波形 Uh引弧电压t-时间
4.1 焊接成形理论基础 （二）焊接电弧的产生过程 电弧焊时，首先需要在电极与焊件之间提供一个导电通道 ，才能引燃电弧。引燃电弧通常有两种方式，即接触式引弧和 非接触式引弧。两种引弧方式具有不同的引弧过程。 1. 接触式引弧 2. 非接触式引弧 高频和脉冲引弧 a）引弧器接入方式 b）高频高压引弧电压波形 c）高压脉冲引弧电压波形 Uyh-引弧电压 t-时间 1）短路阶段 2）分离阶段 3）燃烧阶段 焊丝与焊件短路时的接触状态
