上节回顾（教材P37-44) 口直线的投影 口求一般位置直线的实长及其对投影面的夹角 (直角三角形法、辅投影法) 2017/4/15 2 上游充通大￥ Shanghai Jiao Tong University
2017/4/15 2 上节回顾 (教材P37-44) 直线的投影 求一般位置直线的实长及其对投影面的夹角 (直角三角形法、辅投影法)
各种位置直线 正平线（平行于V面） 投影面平行线 侧平线（平行于W面） 水平线（平行于H面） 特殊位置 直线 正垂线（垂直于V面） 投影面垂直线 侧垂线（垂直于W面） 铅垂线（垂直于H面） 一般位置直线（倾斜于各投影面) 2017/4/15 3 上游充通大￥ Shanghai Jiao Tong University
2017/4/15 3 投影面平行线 投影面垂直线 正平线（平行于Ｖ面） 侧平线（平行于Ｗ面） 水平线（平行于Ｈ面） 正垂线（垂直于Ｖ面） 侧垂线（垂直于Ｗ面） 铅垂线（垂直于Ｈ面） 一般位置直线（倾斜于各投影面） 特殊位置 直线 各种位置直线

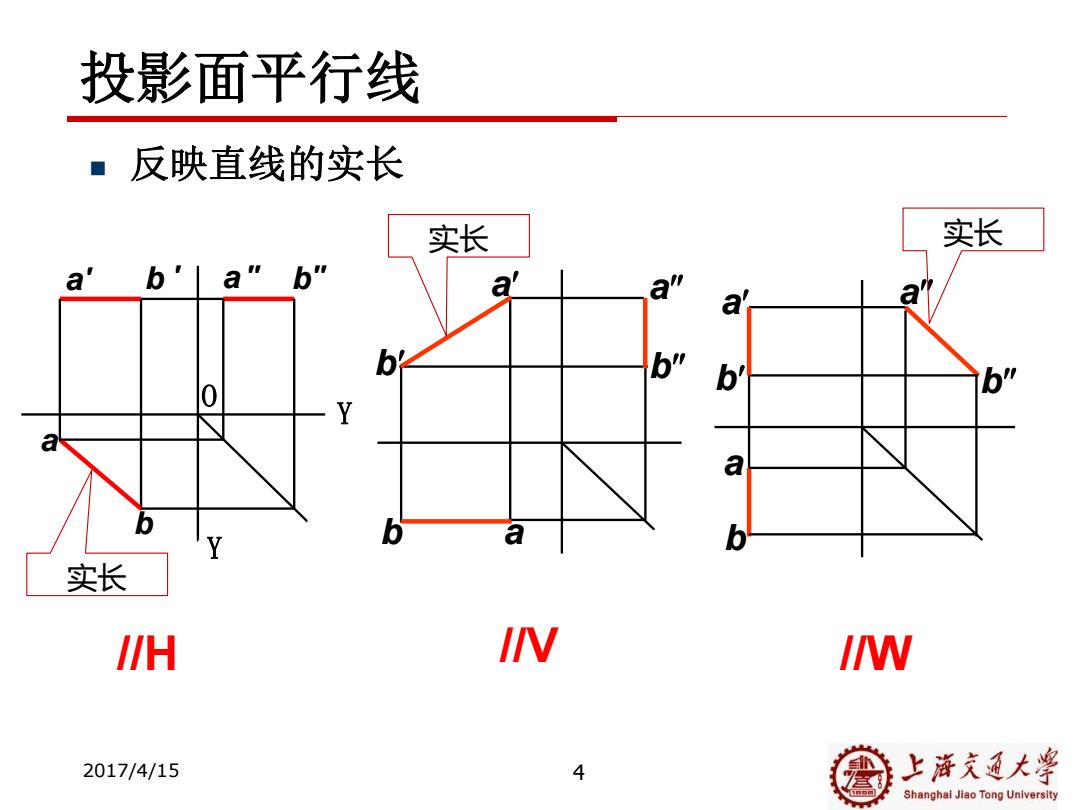

投影面平行线 ■反映直线的实长 实长 实长 b'a"b" a' a" a a b b" 0 b Y a a Y b a b 实长 I/H IN IN 2017/4/15 4 上游充通大￥ Shanghai Jiao Tong University
投影面平行线 反映直线的实长 4 ″ b a a b a b O Y Y ′ ′ ″ b a b a a b b a a b b a //H //V //W 实长 实长 实长 2017/4/15

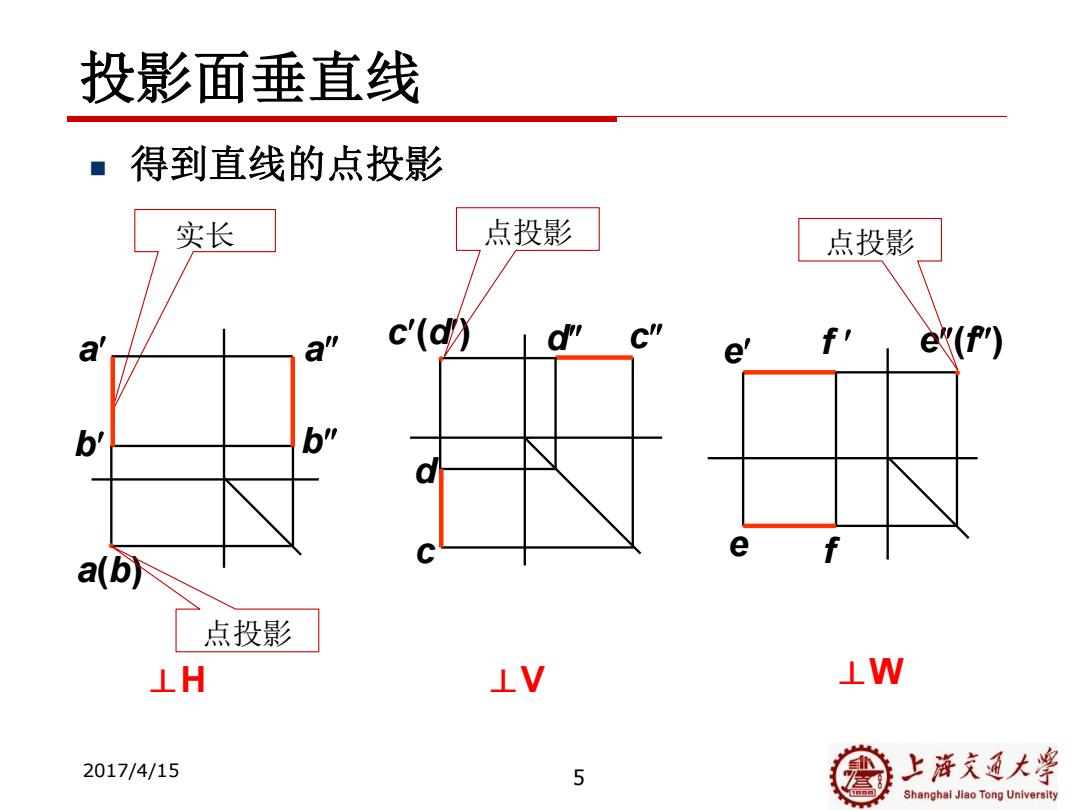

投影面垂直线 ■得到直线的点投影 实长 点投影 点投影 a' c'(d) e f， e(f") b' b" e f a(b) 点投影 ⊥H ⊥V ⊥W 2017/4/15 5 上游充通大￥ Shanghai Jiao Tong University
投影面垂直线 得到直线的点投影 5 实长 2017/4/15 ● a b a(b) a b ● c(d) c d d c ● e f e f e(f) ⊥H ⊥V ⊥W 点投影 点投影 点投影
