第8章 金属切削机床 金属切削机床概述 金属切削机床核心部件 三 常见金属切削机床
第8章 金属切削机床 金属切削机床概述 金属切削机床核心部件 常见金属切削机床 一 二 三
金属切削机床概述 1.机床的组成 > 动力源 为机床提供动力（功率）和运动的驱动部分 >传动系统 包括主传动、进给传动和其他运动的传动系统 > 支撑件 用于安装和支撑其他固定的或运动的部件 > 工作部件 不同种类的机床，工作部件的构成和结构差异很大 >控制系统 用于控制各工作部件的正常工作 》冷却系统 对工件、刀具及机床的某些发热部位进行冷却 >润滑系统 用于对机床的运动副（如轴承、导轨等)进行润滑 >其他装置 如排屑装置、自动测量装置等
一 金属切削机床概述 1.机床的组成 ➢ 动力源 为机床提供动力（功率）和运动的驱动部分 ➢ 传动系统 包括主传动、进给传动和其他运动的传动系统 ➢ 支撑件 用于安装和支撑其他固定的或运动的部件 ➢ 工作部件 不同种类的机床，工作部件的构成和结构差异很大 ➢ 控制系统 用于控制各工作部件的正常工作 ➢ 冷却系统 对工件、刀具及机床的某些发热部位进行冷却 ➢ 润滑系统 用于对机床的运动副（如轴承、导轨等）进行润滑 ➢ 其他装置 如排屑装置、自动测量装置等
金属切削机床概述 2.机床的运动 机床的运动分为表面形成运动和辅助运动。 >表面形成运动 机床最基本的运动，亦称工作运动，主要包括主运动和进 给运动。 >辅助运动 机床在加工过程中，加工工具与工件除工作运动以外的其 他运动称为辅助运动。主要包括：切入运动、各种空行程 运动、其他辅助运动
一 金属切削机床概述 2.机床的运动 机床的运动分为表面形成运动和辅助运动。 ➢ 表面形成运动 ➢ 辅助运动 机床最基本的运动，亦称工作运动，主要包括主运动和进 给运动。 机床在加工过程中，加工工具与工件除工作运动以外的其 他运动称为辅助运动。主要包括：切入运动、各种空行程 运动、其他辅助运动
金属切削机床概述 3.机床主要加工性能指标和型号 机床的技术性能通常包括机床的工艺范围、技术参数 、型号编制。 常用机床的主参数和第二主参数 机床名称 主参数 第二主参数 卧式车床 床身上工件最大回转直径 工件最大长度 立式车床 最大车削直径 最大工件高度 摇臂钻床 最大钻孔直径 最大跨距 卧式镗床 主轴直径 坐标镗床 工作台工作面宽度 工作台工作面长度 外圆磨床 最大磨削直径 最大磨削长度 矩台平面磨床 工作台工作面宽度 工作台工作面长度 滚齿机 最大工件直径 最大模数 龙门铣床 工作台工作面宽度 工作台工作面长度 升降台铣床 工作台工作面宽度 工作台工作面长度 龙门侧床 工作台宽度 最大刨削宽度 牛头侧床 最大刨削
一 金属切削机床概述 3.机床主要加工性能指标和型号 机床的技术性能通常包括机床的工艺范围、技术参数 、型号编制。 机床名称 主参数 笫二主参数 卧式车床 床身上工件最大回转直径 工件最大长度 立式车床 最大车削直径 最大工件高度 摇臂钻床 最大钻孔直径 最大跨距 卧式镗床 主轴直径 坐标镗床 工作台工作面宽度 工作台工作面长度 外圆磨床 最大磨削直径 最大磨削长度 矩台平面磨床 工作台工作面宽度 工作台工作面长度 滚齿机 最大工件直径 最大模数 龙门铣床 工作台工作面宽度 工作台工作面长度 升降台铣床 工作台工作面宽度 工作台工作面长度 龙门刨床 工作台宽度 最大刨削宽度 牛头刨床 最大刨削 常用机床的主参数和第二主参数

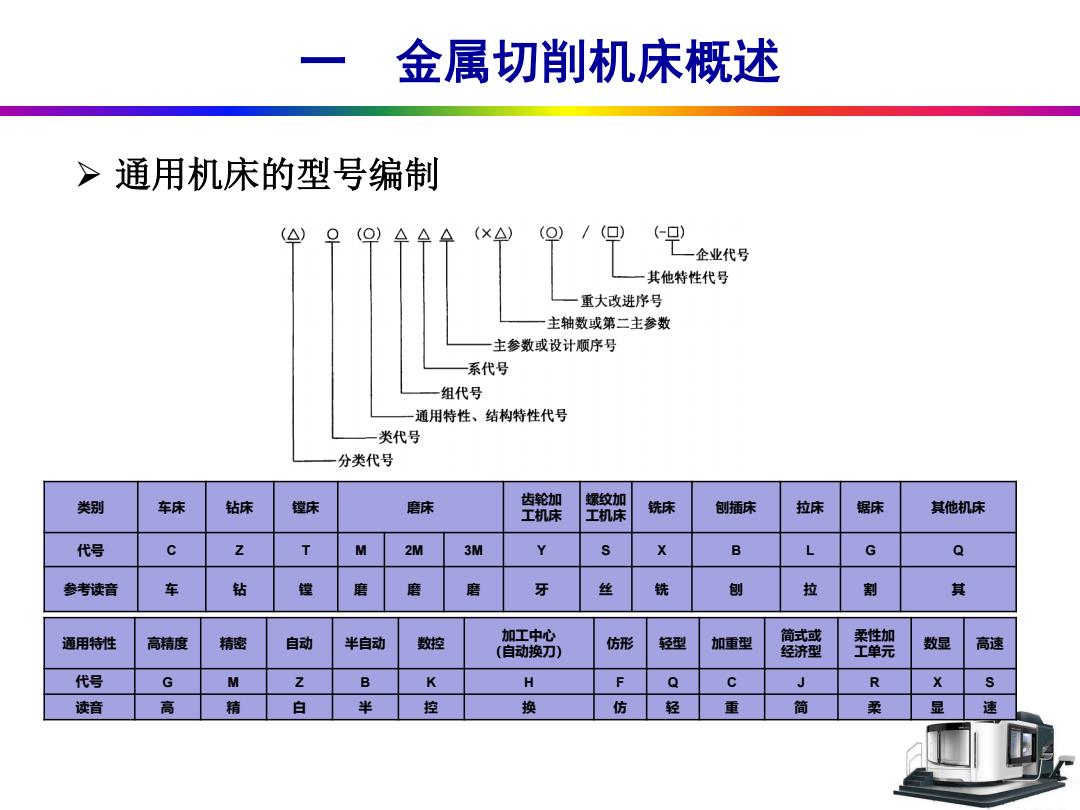

一金属切削机床概述 >通用机床的型号编制 △) (×△) (Q)/(g) 企业代号 其他特性代号 重大改进序号 主轴数或第二主参数 主参数或设计顺序号 系代号 组代号 通用特性、结构特性代号 类代号 分类代号 类别 车床 钻床 镗床 磨床 齿轮加 螺纹加 工机床 工机床 铣床 刨插床 拉床 锯床 其他机床 代号 C Z T M 2M 3M Y X G Q 参考读音 车 钻 镗 磨 磨 牙 丝 铣 刨 拉 割 其 通用特性 高精度 精密 自动 半自动 数控 加工中心 简式或 柔性加 (自动换刀) 仿形 轻型 加重型 经济型 工单元 数显 高速 代号 G M Z B K H Q J R X 读音 高 精 白 半 控 换 仿 轻 重 简 柔 显 速
一 金属切削机床概述 ➢ 通用机床的型号编制 类别 车床 钻床 镗床 磨床 齿轮加 工机床 螺纹加 工机床 铣床 刨插床 拉床 锯床 其他机床 代号 C Z T M 2M 3M Y S X B L G Q 参考读音 车 钻 镗 磨 磨 磨 牙 丝 铣 刨 拉 割 其 通用特性 高精度 精密 自动 半自动 数控 加工中心 （自动换刀） 仿形 轻型 加重型 简式或 经济型 柔性加 工单元 数显 高速 代号 G M Z B K H F Q C J R X S 读音 高 精 白 半 控 换 仿 轻 重 简 柔 显 速
