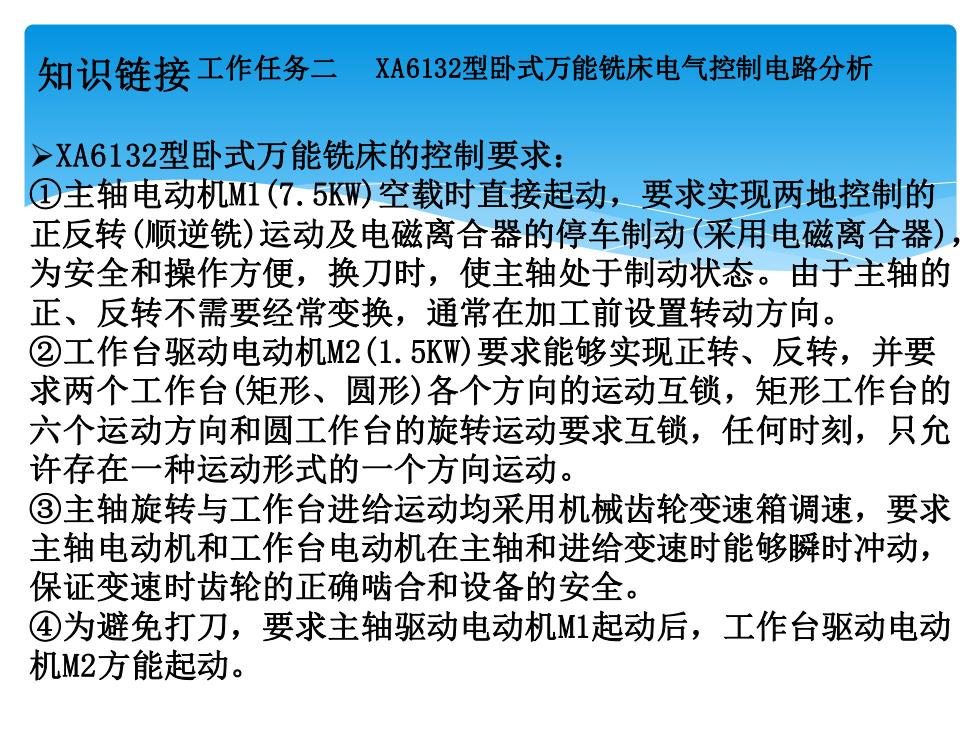

知识链接工作任务二 XA6132型卧式万能铣床电气控制电路分析 >XA6132型卧式万能铣床的控制要求： ①主轴电动机M1(7.5KW)空载时直接起动，要求实现两地控制的 正反转（顺逆铣）运动及电磁离合器的停车制动（采用电磁离合器）， 为安全和操作方便，换刀时，使主轴处于制动状态。由于主轴的 正、反转不需要经常变换，通常在加工前设置转动方向。 ②工作台驱动电动机M2(1.5KW)要求能够实现正转、反转，并要 求两个工作台（矩形、圆形）各个方向的运动互锁，矩形工作台的 六个运动方向和圆工作台的旋转运动要求互锁，任何时刻，只允 许存在一种运动形式的一个方向运动。 ③主轴旋转与工作台进给运动均采用机械齿轮变速箱调速，要求 主轴电动机和工作台电动机在主轴和进给变速时能够瞬时冲动， 保证变速时齿轮的正确啮合和设备的安全。 ④为避免打刀，要求主轴驱动电动机M1起动后，工作台驱动电动 机M2方能起动
知识链接工作任务二 XA6132型卧式万能铣床电气控制电路分析 ➢XA6132型卧式万能铣床的控制要求： ①主轴电动机M1(7.5KW)空载时直接起动，要求实现两地控制的 正反转(顺逆铣)运动及电磁离合器的停车制动(采用电磁离合器)， 为安全和操作方便，换刀时，使主轴处于制动状态。由于主轴的 正、反转不需要经常变换，通常在加工前设置转动方向。 ②工作台驱动电动机M2(1.5KW)要求能够实现正转、反转，并要 求两个工作台(矩形、圆形)各个方向的运动互锁，矩形工作台的 六个运动方向和圆工作台的旋转运动要求互锁，任何时刻，只允 许存在一种运动形式的一个方向运动。 ③主轴旋转与工作台进给运动均采用机械齿轮变速箱调速，要求 主轴电动机和工作台电动机在主轴和进给变速时能够瞬时冲动， 保证变速时齿轮的正确啮合和设备的安全。 ④为避免打刀，要求主轴驱动电动机M1起动后，工作台驱动电动 机M2方能起动
基本任务 工作任务二XA6132型卧式万能铣床电气控制电路分析 一任务要求 分析图6-9所示XA6132型卧式万能铣床电气控制原理图。 >任务分析 按照查线读图法，对图6-9逐一进行分析。 1.了解生产工艺与执行电器的关系 ①主轴电动机M2 ②工作台驱动电动机M3 ③主轴旋转与工作台进给运动 ④运动制约关系 2.主电路分析 3.主轴电动机M2和冷却泵电动机M1的控制线路分析 4.工作台电动机M3的控制
基本任务 工作任务二 XA6132型卧式万能铣床电气控制电路分析 ➢任务要求 分析图6-9所示XA6132型卧式万能铣床电气控制原理图。 ➢任务分析 按照查线读图法，对图6-9逐一进行分析。 1.了解生产工艺与执行电器的关系 ①主轴电动机M2 ②工作台驱动电动机M3 ③主轴旋转与工作台进给运动 ④运动制约关系 2.主电路分析 3.主轴电动机M2和冷却泵电动机M1的控制线路分析 4.工作台电动机M3的控制

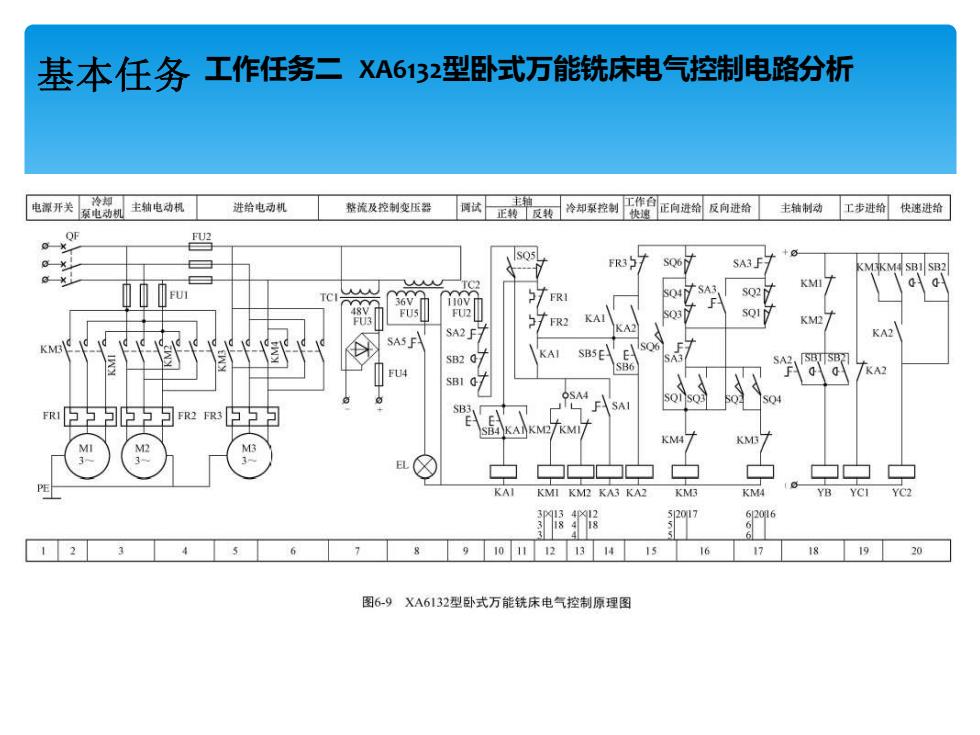

基本任务工作任务二X八6132型卧式万能铣床电气控制电路分析 电淑开关颗机主轴电动机 进给电动机 整流及控制变压器 调试正反冷却泵控制正向进给反向进给 主轴制动工步进给快速进给 FR37 SA3 F7 U SQ2 R SA2 A B2 A SB5E 7KA2 RI KM4 M2 KAI KMI KM2 KA3 KAZ KM3 KM4 YB YCI YC2 捫 5207 P96 12 9101112134 8 19 20 图6-9X46132型卧式万能铣床电气控制原理图
基本任务 工作任务二 XA6132型卧式万能铣床电气控制电路分析
基本任务 工作任务二XA6132型卧式万能铣床电气控制电路分析 3.主轴电动机M2和冷却泵电动机M1的控制线路分析 采用切换开关SA4选择主轴电动机M2的转动方向， 停止按钮SB1、SB2用于主轴电动机M2的两地停止控制，起 动按钮SB3、SB4用于主轴电动机M2的两地起动控制，位置 开关SQ5用于主轴电动机M2的变速冲动控制，旋钮开关SA1 用于冷却泵电动机M1的起/停控制，旋钮开关SA2用于上刀 制动。 主轴电动机的正转起动控制：切换开关SA4合向“正转”， 按动起动按钮SB3或SB4,中间继电器KA1线圈通电自锁，接触 器KM1线圈通电吸合，主轴电动机M2正转
基本任务 工作任务二 XA6132型卧式万能铣床电气控制电路分析 3.主轴电动机M2和冷却泵电动机M1的控制线路分析 采用切换开关SA4选择主轴电动机M2的转动方向， 停止按钮SB1、SB2用于主轴电动机M2的两地停止控制，起 动按钮SB3、SB4用于主轴电动机M2的两地起动控制，位置 开关SQ5用于主轴电动机M2的变速冲动控制，旋钮开关SA1 用于冷却泵电动机M1的起／停控制，旋钮开关SA2用于上刀 制动。 主轴电动机的正转起动控制：切换开关SA4合向“正转”， 按动起动按钮SB3或SB4，中间继电器KA1线圈通电自锁，接触 器KM1线圈通电吸合，主轴电动机M2正转
