。第八节YS170调节器 ● 一、功能 二、 构成 三、 原理 2023/11/12 1
2023/11/12 1 • 第八节 YS170调节器 • 一、功能 • 二、构成 • 三、原理 •

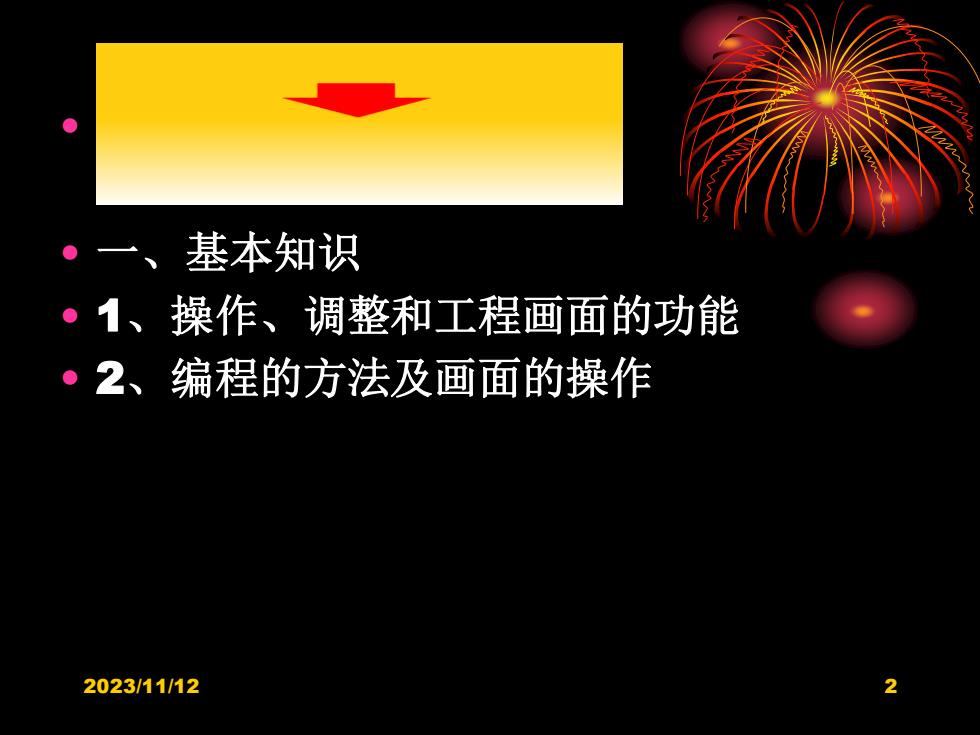

基本知识 。1、操作、调整和工程画面的功能 ·2、编程的方法及画面的操作 2023/11/12 2
2023/11/12 2 • • 一、基本知识 • 1、操作、调整和工程画面的功能 • 2、编程的方法及画面的操作

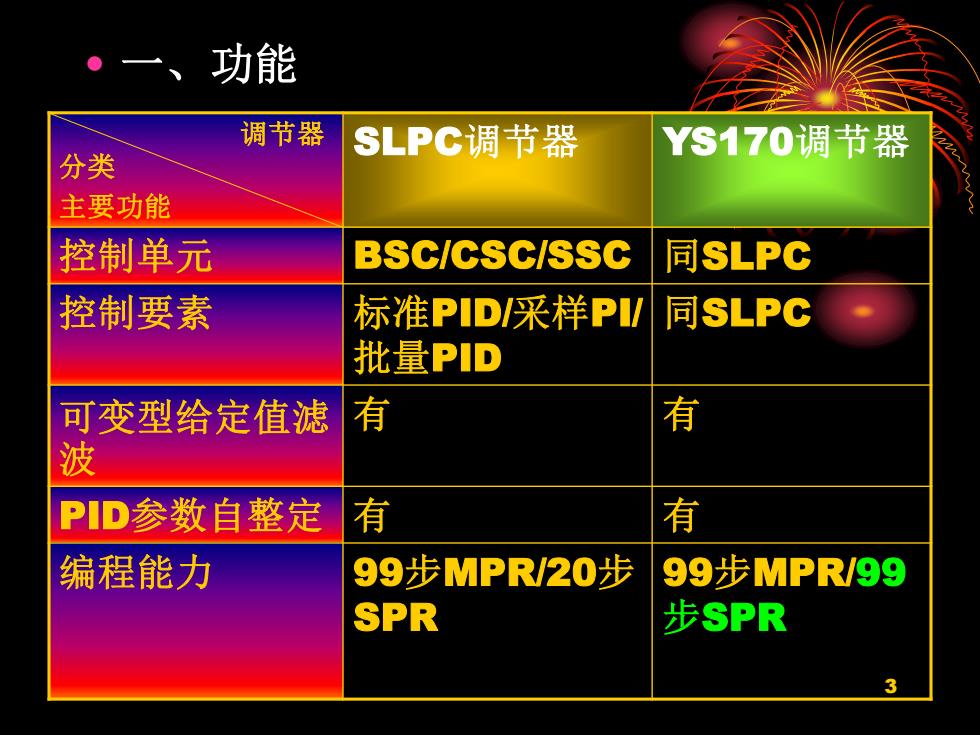

功能 调节器 SLPc调节器 Ys170调节器 分类 主要功能 控制单元 BSC/CSC/SSC 同SLPC 控制要素 标准PID/采样P/ 同SLPC 批量PID 可变型给定值滤 有 有 波 PID参数自整定 有 有 编程能力 99步MPR/20步 99步MPR/99 SPR 步SPR 3
2023/11/12 3 • 一、功能 调节器 分类 主要功能 SLPC调节器 YS170调节器 控制单元 BSC/CSC/SSC 同SLPC 控制要素 标准PID/采样PI/ 批量PID 同SLPC 可变型给定值滤 波 有 有 PID参数自整定 有 有 编程能力 99步MPR/20步 SPR 99步MPR/99 步SPR
自诊断功能 有 程序生成 SLPC/SPRG YS1机编 编程指令 程指伶 通信方式 SLPC/集散控 YS170/集散控制 制系统LCS 系统/通信插件 插件 YS170/PC机 /RS485 直接输入的信号 无 毫伏/热偶热阻滑 线电阻/隔离两线 制变送器/频率 显示画面 无 操作/调整工程显 示画面 2023/11112 4
2023/11/12 4 自诊断功能 有 有 程序生成 SLPC/SPRG /编程指令 YS170/PC机/编 程指令 通信方式 SLPC/集散控 制系统/LCS 插件 YS170/集散控制 系统/通信插件 YS170/PC机 /RS485 直接输入的信号 无 毫伏/热偶/热阻/滑 线电阻/隔离/两线 制变送器/频率 显示画面 无 操作/调整/工程显 示画面
二、构成 (一)构成原理 同SLPC调节器 (二)电路方框图 2023/11/12 5
2023/11/12 5 • 二、构成 • （一）构成原理 • 同SLPC调节器 • （二）电路方框图
