第七节 SLPC和SPRG编程实例 用户程序的设计 二、 接线、送电、键入主、仿程序 三、对输入信号X标定工程量 四、键入可变参数并定标 五、对PV、SV的刻度定标 六、确定CNTn及方式 七、设定动作方式 2023/11/12 1
2023/11/12 1 第七节 SLPC和SPRG编程实例 一、用户程序的设计 二、接线、送电、键入主、仿程序 三、对输入信号Xn标定工程量 四、键入可变参数并定标 五、对PV、SV的刻度定标 六、确定CNTn及方式 七、设定动作方式
八、 设定PID参数 试运行 十 修改程序 十一、 写EPROM 十二、打印清单 2023/11/12 2
2023/11/12 2 八、 设定PID参数 九、 试运行 十、 修改程序 十一、写EPROM 十二、打印清单
一、基本定义 定标 二、基本知识 工作单（分清调节器和仿真对象） ■ 数据单 ■ 程序单 (分清MPR和SPR) 2023/11/12 3
2023/11/12 3 一、基本定义 ◼ 定标 ◼ 二、基本知识 ◼ 工作单（分清调节器和仿真对象） ◼ 数据单 ◼ 程序单（分清MPR和SPR)

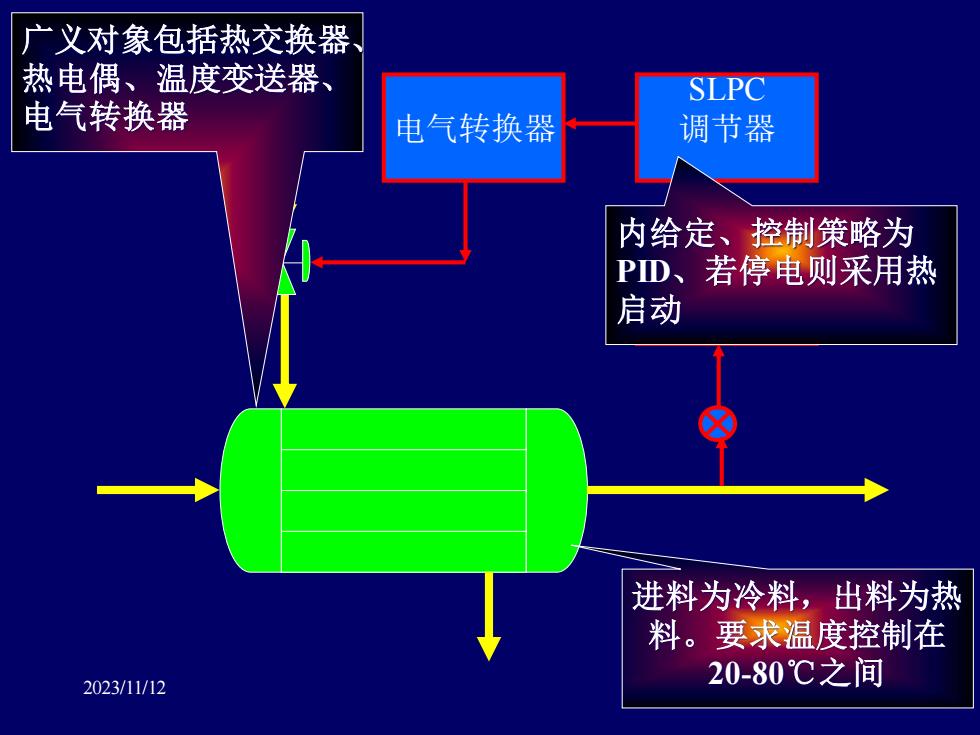

广义对象包括热交换器 热电偶、温度变送器、 SLPC 电气转换器 电气转换器 调节器 内给定、控制策略为 PD、若停电则采用热 启动 进料为冷料，出料为热 料。要求温度控制在 2023/11/12 20-80℃之间
2023/11/12 4 STED 温度变送器 电气转换器 SLPC 调节器 进料为冷料，出料为热 料。要求温度控制在 20-80℃之间 内给定、控制策略为 PID、若停电则采用热 启动 广义对象包括热交换器、 热电偶、温度变送器、 电气转换器

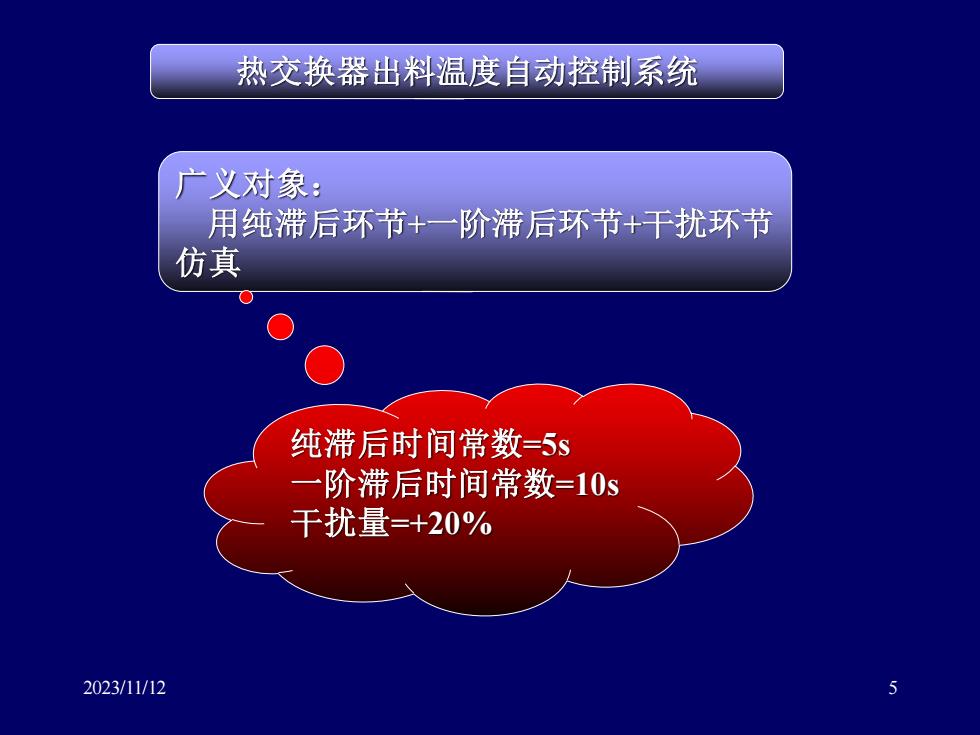

热交换器出料温度自动控制系统 广义对象： 用纯滞后环节+一阶滞后环节+干扰环节 仿真 纯滞后时间常数=5s 一阶滞后时间常数=10s 千扰量=+20% 2023/11/12
2023/11/12 5 热交换器出料温度自动控制系统 广义对象： 用纯滞后环节+一阶滞后环节+干扰环节 仿真 纯滞后时间常数=5s 一阶滞后时间常数=10s 干扰量=+20%
