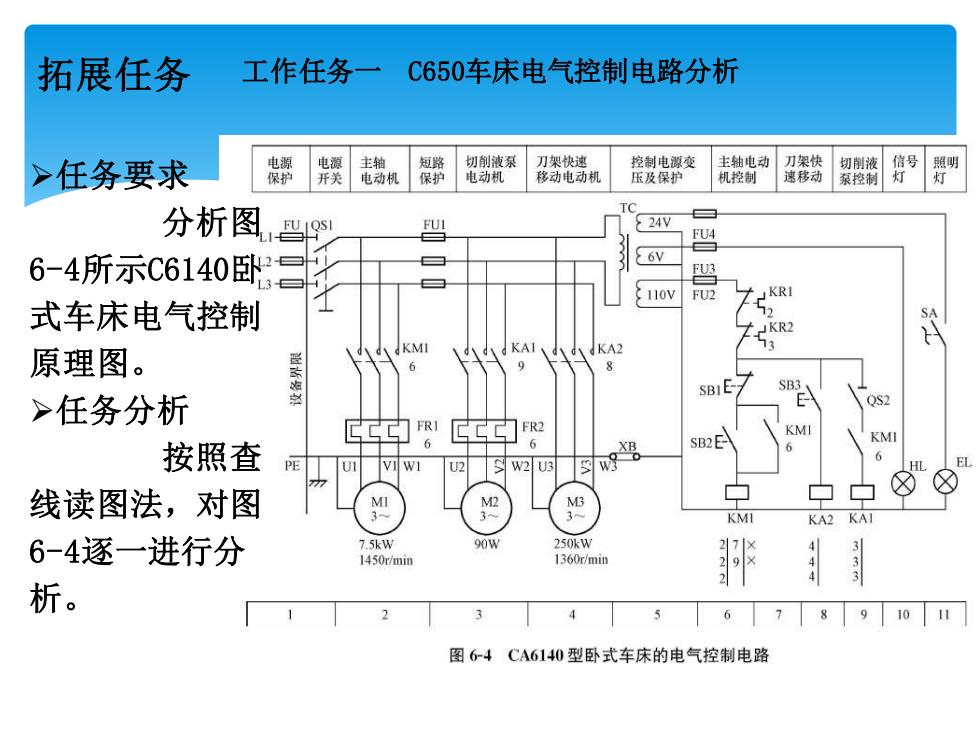

拓展任务 工作任务一C650车床电气控制电路分析 >任务要求 电源 电源 主轴 短路 切削液泵 刀架快速 控制电源变 主轴电动 刀架快 切削液信号 照明 保 开关电动机 保护 电动机 移动电动机 压及保护 机控制 速移动 泵控制灯 分析图昌 24V FU4 6-4所示C6140卧昌 6V 110V FU2 式车床电气控制 SA JKR2 原理图。 KAI SBIE SB3 >任务分析 E QS2 中中 KMI SB2E KMI 按照查 6 U2 w2 U3 EL 线读图法，对图 KMI KA2 KAI 6-4逐一进行分 7.5kW 250kW 4 1450r/min 1360r/min 析。 6 8 91011 图64CA6140型卧式车床的电气控制电路
工作任务一 C650车床电气控制电路分析 ➢任务要求 分析图 6-4所示C6140卧 式车床电气控制 原理图。 ➢任务分析 按照查 线读图法，对图 6-4逐一进行分 析。 拓展任务
拓展任务 工作任务一C650车床电气控制电路分析 1,了解生产工艺与执行电器的关系 (1)CA6140型卧式车床的运动形式 ①主运动车床的主运动是工件的旋转运动。 ②进给运动车床的进给运动是刀具的直线运动。 ③辅助运动车床的辅助运动是刀具的快速直线移动。 (2)CA6140型卧式车床电力拖动特点及要求 ①主轴电动机，拖动车床的主运动和进给运动，CA6140型卧式车床主轴的正、 反转是通过双向片式摩擦离合器来实现的，因此，一般只要求主轴电动机单向 旋转。 ②液泵电动机，不断地向工件和刀具输送切削液，进行冷却，只需正向起动。 ③刀架快速移动电动机，拖动车床的辅助运动。 ④电路中应设置过载保护、短路保护、欠压及失压保护
工作任务一 C650车床电气控制电路分析 1.了解生产工艺与执行电器的关系 (1) CA6140型卧式车床的运动形式 ①主运动车床的主运动是工件的旋转运动。 ②进给运动车床的进给运动是刀具的直线运动。 ③辅助运动车床的辅助运动是刀具的快速直线移动。 (2)CA6140型卧式车床电力拖动特点及要求 ①主轴电动机，拖动车床的主运动和进给运动，CA6140型卧式车床主轴的正、 反转是通过双向片式摩擦离合器来实现的，因此，一般只要求主轴电动机单向 旋转。 ②液泵电动机，不断地向工件和刀具输送切削液，进行冷却，只需正向起动。 ③刀架快速移动电动机，拖动车床的辅助运动。 ④电路中应设置过载保护、短路保护、欠压及失压保护。 拓展任务

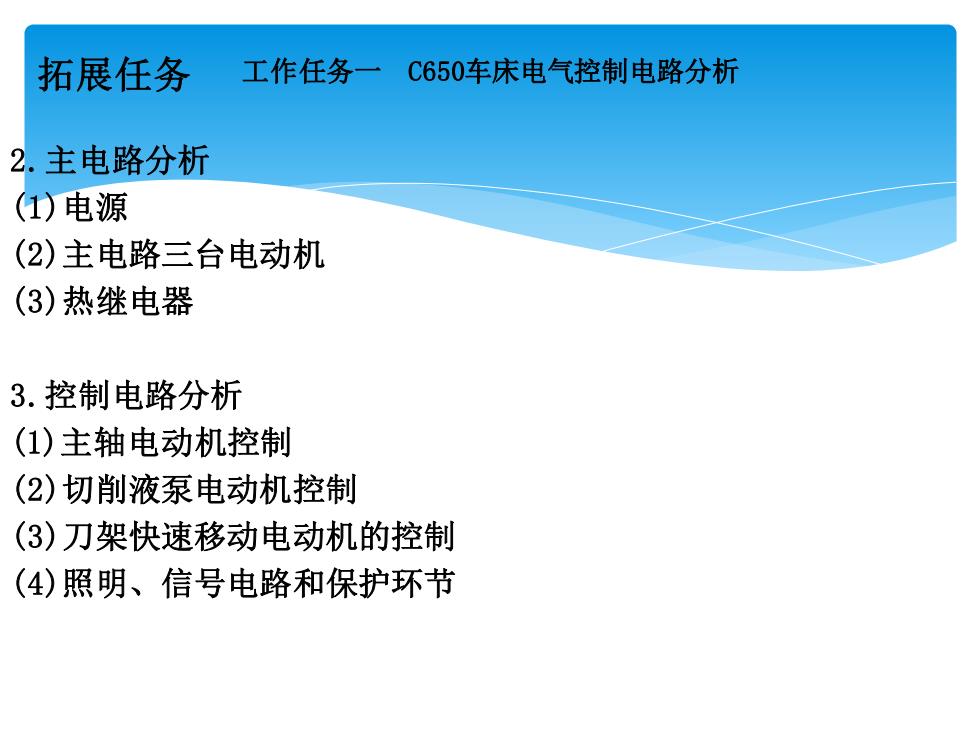

拓展任务 工作任务一C650车床电气控制电路分析 2.主电路分析 (1)电源 (2)主电路三台电动机 (3)热继电器 3.控制电路分析 (1)主轴电动机控制 (2)切削液泵电动机控制 (3)刀架快速移动电动机的控制 (4)照明、信号电路和保护环节
工作任务一 C650车床电气控制电路分析 2.主电路分析 (1)电源 (2)主电路三台电动机 (3)热继电器 3.控制电路分析 (1)主轴电动机控制 (2)切削液泵电动机控制 (3)刀架快速移动电动机的控制 (4)照明、信号电路和保护环节 拓展任务
拓展任务 工作任务一C650车床电气控制电路分析 2主电路分析 (1)电源 (2)主电路三台电动机 (3)热继电器 3.控制电路分析 (1)主轴电动机控制 (2)切削液泵电动机控制 (3)刀架快速移动电动机的控制 (4)照明、信号电路和保护环节
工作任务一 C650车床电气控制电路分析 2.主电路分析 (1)电源 (2)主电路三台电动机 (3)热继电器 3.控制电路分析 (1)主轴电动机控制 (2)切削液泵电动机控制 (3)刀架快速移动电动机的控制 (4)照明、信号电路和保护环节 拓展任务

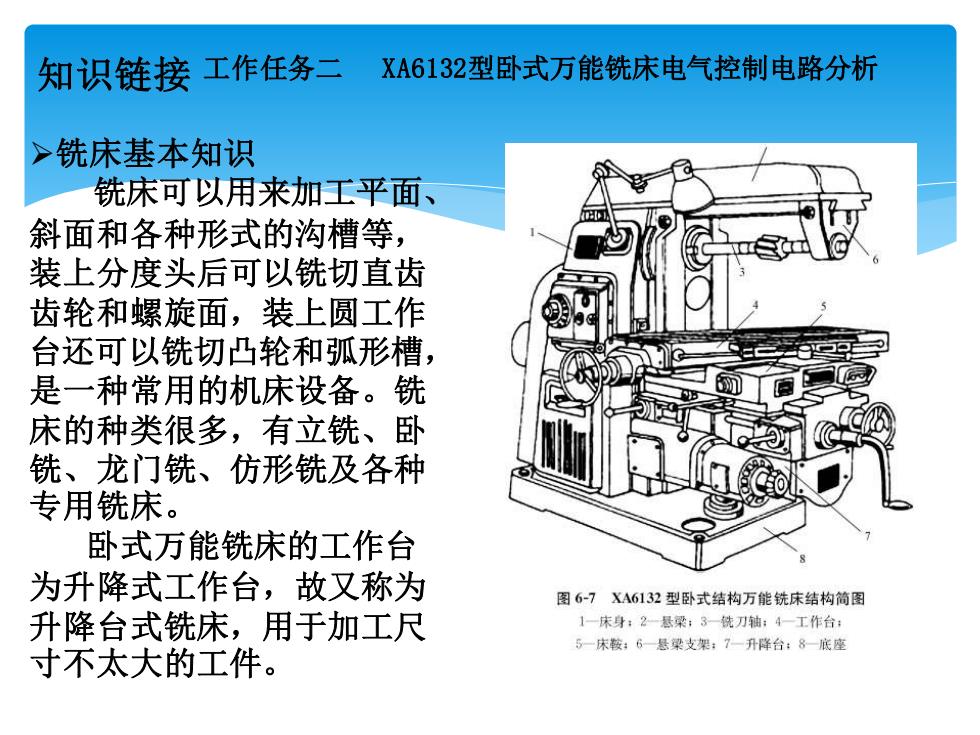

知识链接工作任务二 XA6132型卧式万能铣床电气控制电路分析 >铣床基本知识 铣床可以用来加工平面、 斜面和各种形式的沟槽等， 装上分度头后可以铣切直齿 齿轮和螺旋面，装上圆工作 台还可以铣切凸轮和弧形槽， 是一种常用的机床设备。铣 床的种类很多，有立铣、卧 铣、龙门铣、仿形铣及各种 专用铣床。 卧式万能铣床的工作台 为升降式工作台，故又称为 图6-7X46132型卧式结构万能铣床结构简图 升降台式铣床，用于加工尺 1一床身：2悬梁；3统刀轴：4一工作台： 5一床鞍：6悬梁支架：7一升降台：8一底座 寸不太大的工件
知识链接 工作任务二 XA6132型卧式万能铣床电气控制电路分析 ➢铣床基本知识 铣床可以用来加工平面、 斜面和各种形式的沟槽等， 装上分度头后可以铣切直齿 齿轮和螺旋面，装上圆工作 台还可以铣切凸轮和弧形槽， 是一种常用的机床设备。铣 床的种类很多，有立铣、卧 铣、龙门铣、仿形铣及各种 专用铣床。 卧式万能铣床的工作台 为升降式工作台，故又称为 升降台式铣床，用于加工尺 寸不太大的工件
