5.1.2P3口心功能：它除了可作为通用I/O端口外，还具有第二功能

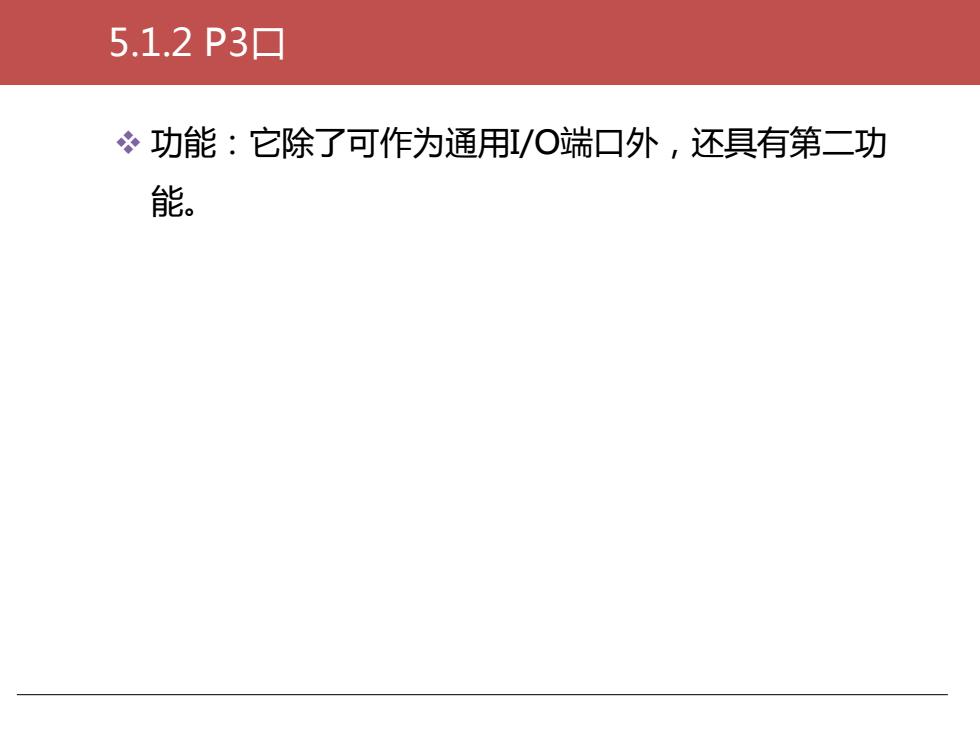

5.1.2 P3口 ❖ 功能：它除了可作为通用I/O端口外，还具有第二功 能

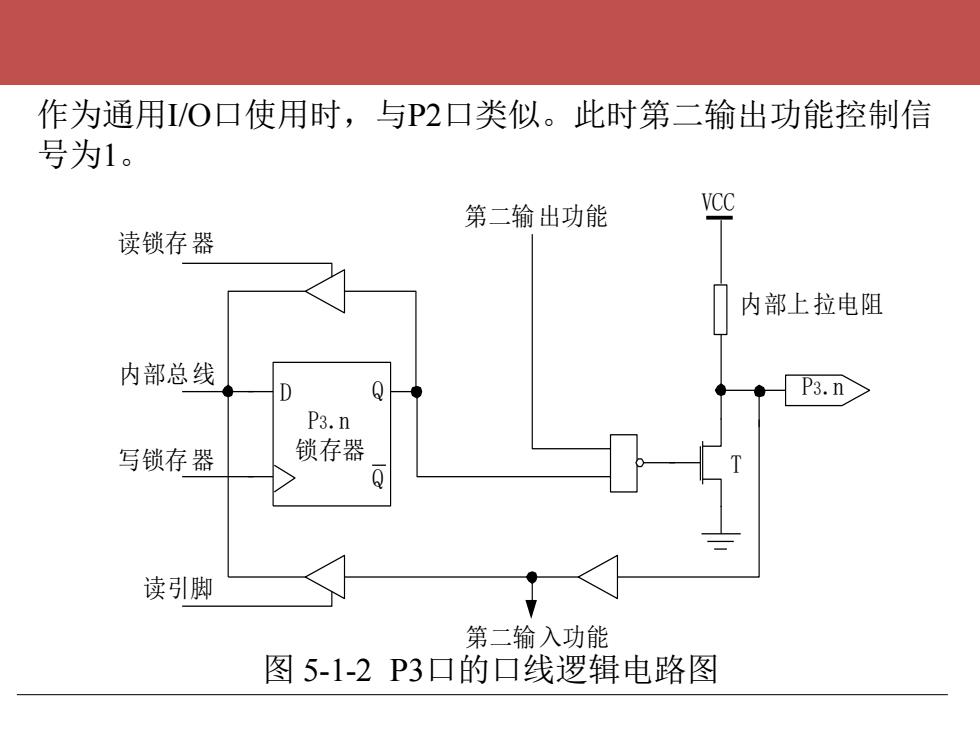

作为通用I/O口使用时，与P2口类似。此时第二输出功能控制信号为1。VCC第二输出功能读锁存器内部上拉电阻内部总线P3. n0DP3.n锁存器写锁存器TQ读引脚第二输入功能图5-1-2P3口的口线逻辑电路图
P3.n 锁存器 P3.n Q D Q 读锁存器 写锁存器 内部总线 读引脚 T VCC 第二输入功能 第二输出功能 内部上拉电阻 图 5-1-2 P3口的口线逻辑电路图 作为通用I/O口使用时，与P2口类似。此时第二输出功能控制信 号为1

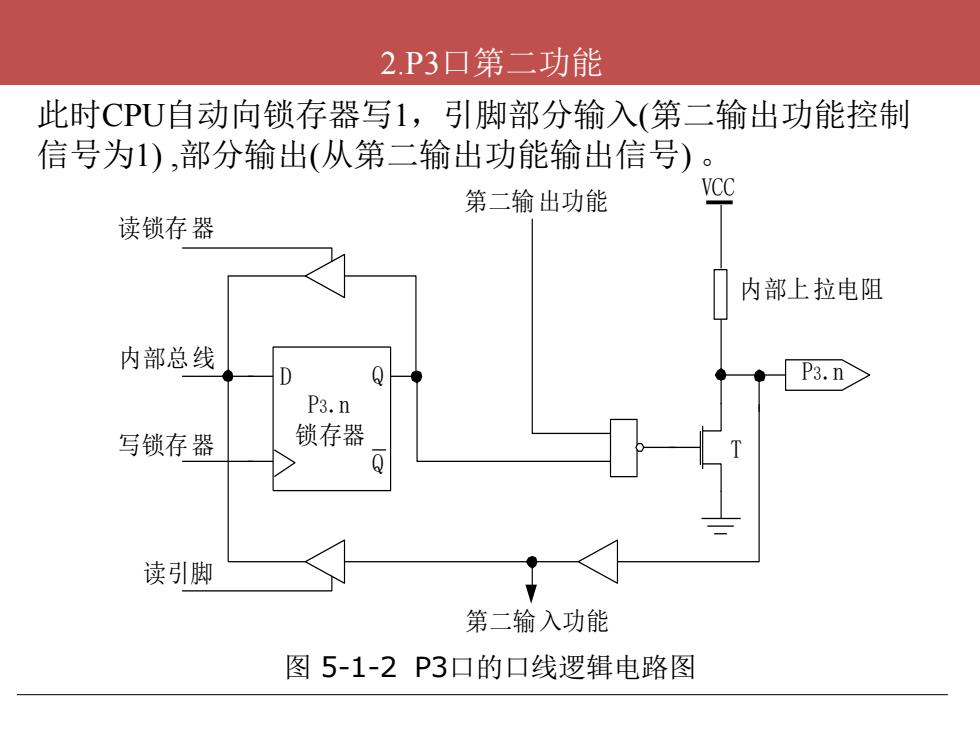

2P3口第二功能此时CPU自动向锁存器写1，引脚部分输入（第二输出功能控制信号为1），部分输出（从第二输出功能输出信号）。VCO第二输出功能读锁存器内部上拉电阻内部总线P3.nDP3.n锁存器写锁存器TQ读引脚第二输入功能图5-1-2P3口的口线逻辑电路图
P3.n 锁存器 P3.n Q D Q 读锁存器 写锁存器 内部总线 读引脚 T VCC 第二输入功能 第二输出功能 内部上拉电阻 图 5-1-2 P3口的口线逻辑电路图 2.P3口第二功能 此时CPU自动向锁存器写1，引脚部分输入(第二输出功能控制 信号为1) ,部分输出(从第二输出功能输出信号)

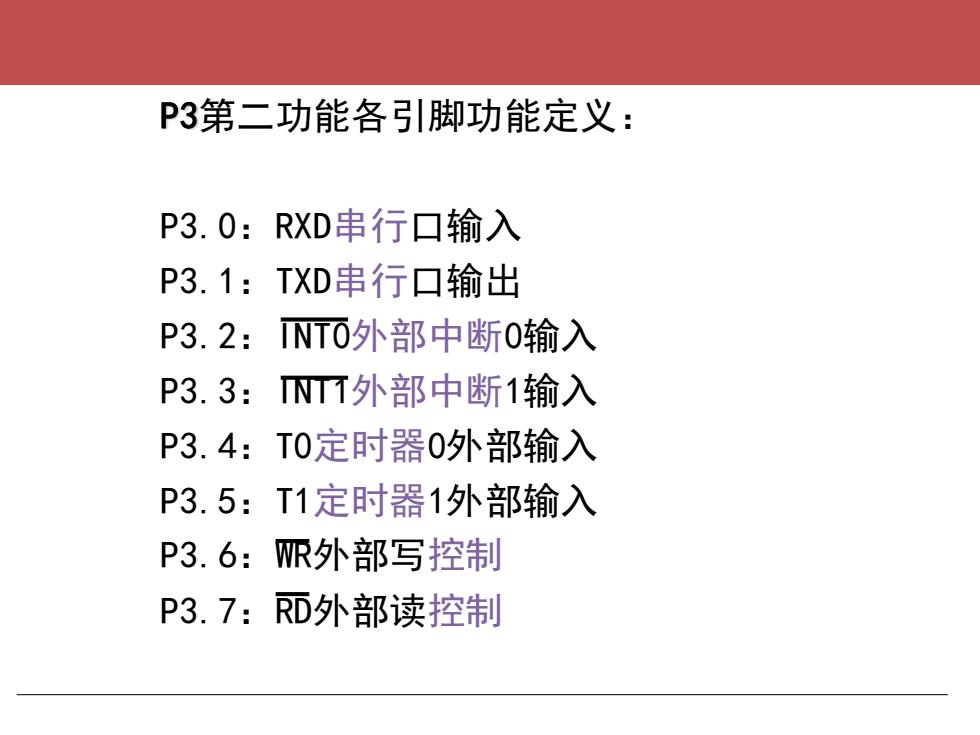

P3第二功能各引脚功能定义：P3.0：RXD串行口输入P3.1：TXD串行口输出P3.2：INTO外部中断O输入P3.3：TNTT外部中断1输入P3.4：TO定时器0外部输入P3.5：T1定时器1外部输入P3.6：WR外部写控制P3.7：RD外部读控制
P3第二功能各引脚功能定义： P3.0：RXD串行口输入 P3.1：TXD串行口输出 P3.2：INT0外部中断0输入 P3.3：INT1外部中断1输入 P3.4：T0定时器0外部输入 P3.5：T1定时器1外部输入 P3.6：WR外部写控制 P3.7：RD外部读控制

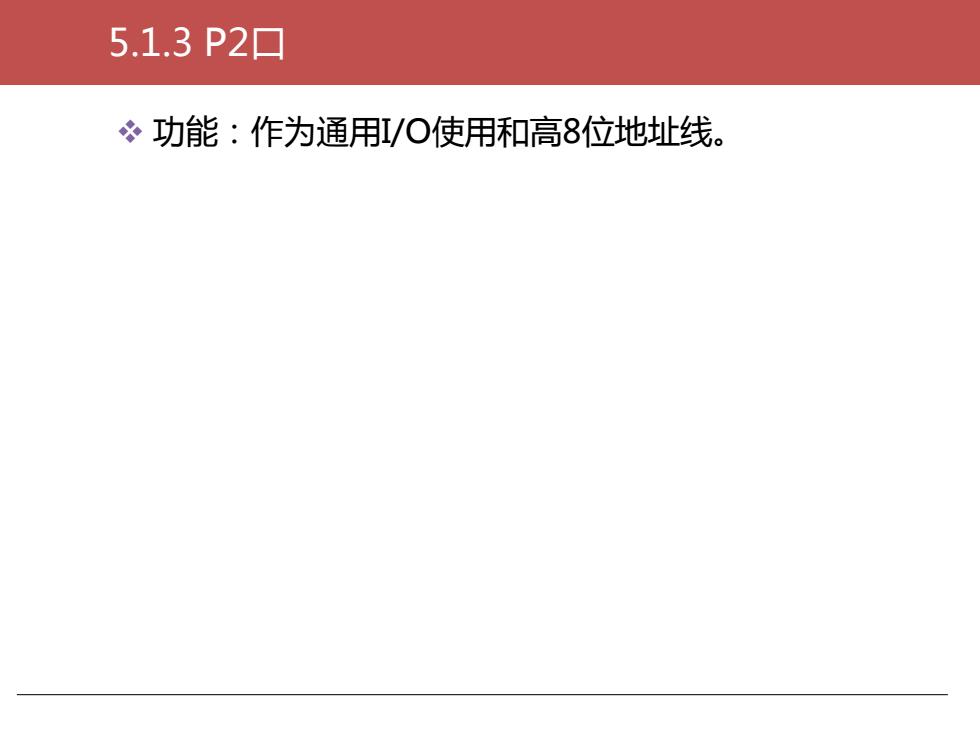

5.1.3P2口*功能：作为通用/O使用和高8位地址线
5.1.3 P2口 ❖ 功能：作为通用I/O使用和高8位地址线
