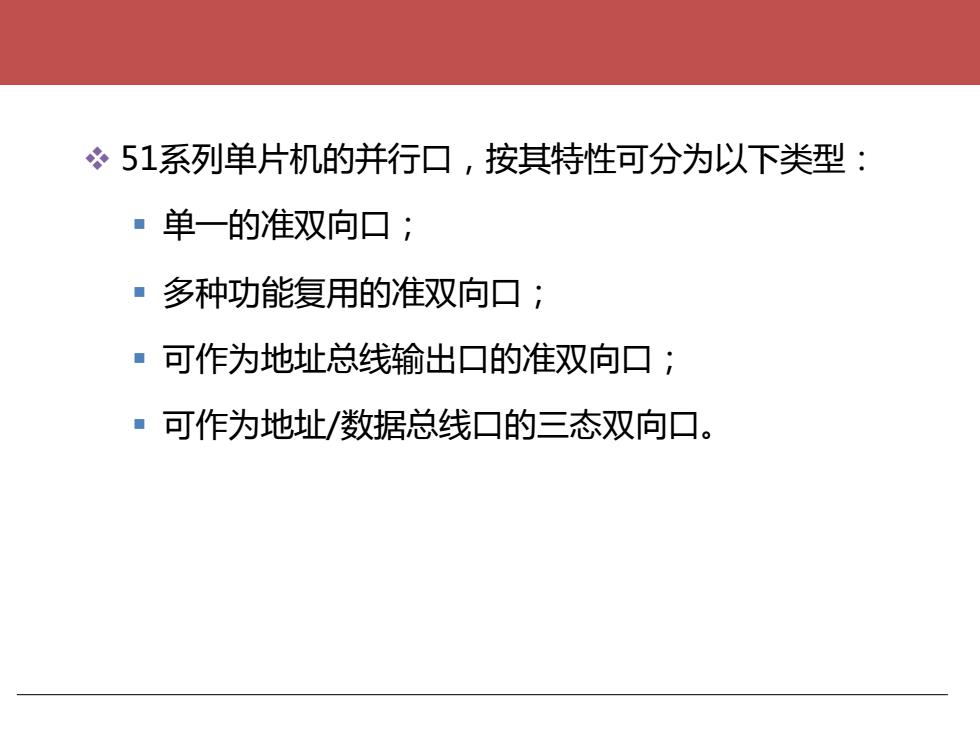

心51系列单片机的并行口，按其特性可分为以下类型：■单一的准双向口；多种功能复用的准双向口；■可作为地址总线输出口的准双向口；■可作为地址/数据总线口的三态双向口
❖ 51系列单片机的并行口，按其特性可分为以下类型： ▪ 单一的准双向口； ▪ 多种功能复用的准双向口； ▪ 可作为地址总线输出口的准双向口； ▪ 可作为地址/数据总线口的三态双向口

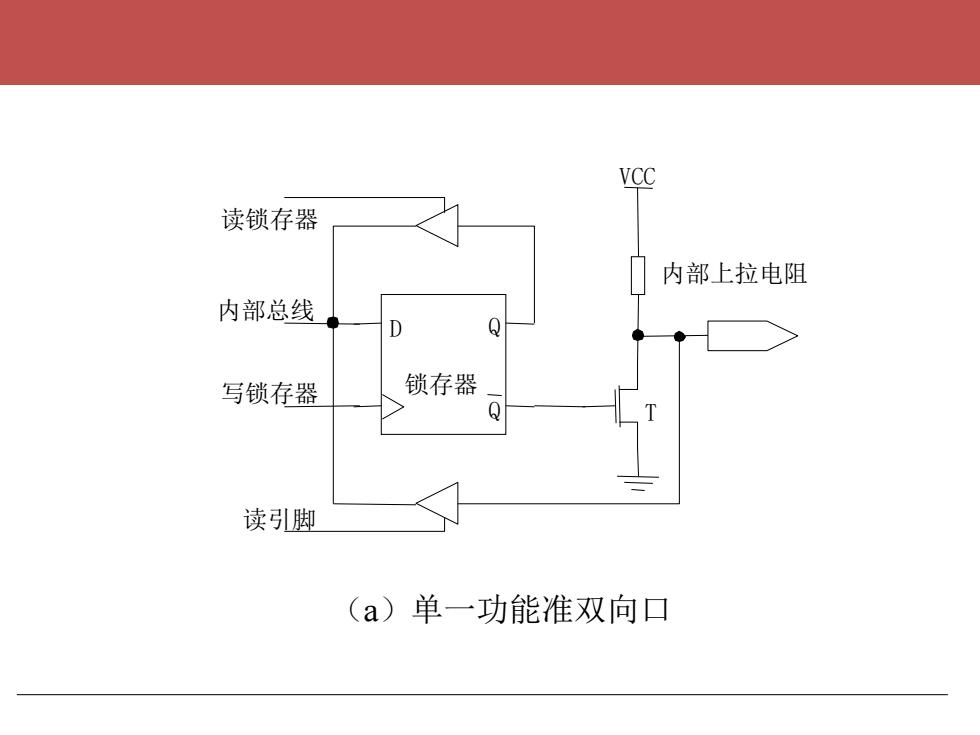

VCC读锁存器内部上拉电阻内部总线OD锁存器写锁存器Q读引脚（a）单一功能准双向口
锁存器 Q D Q 读锁存器 写锁存器 内部总线 读引脚 内部上拉电阻 T VCC （a）单一功能准双向口

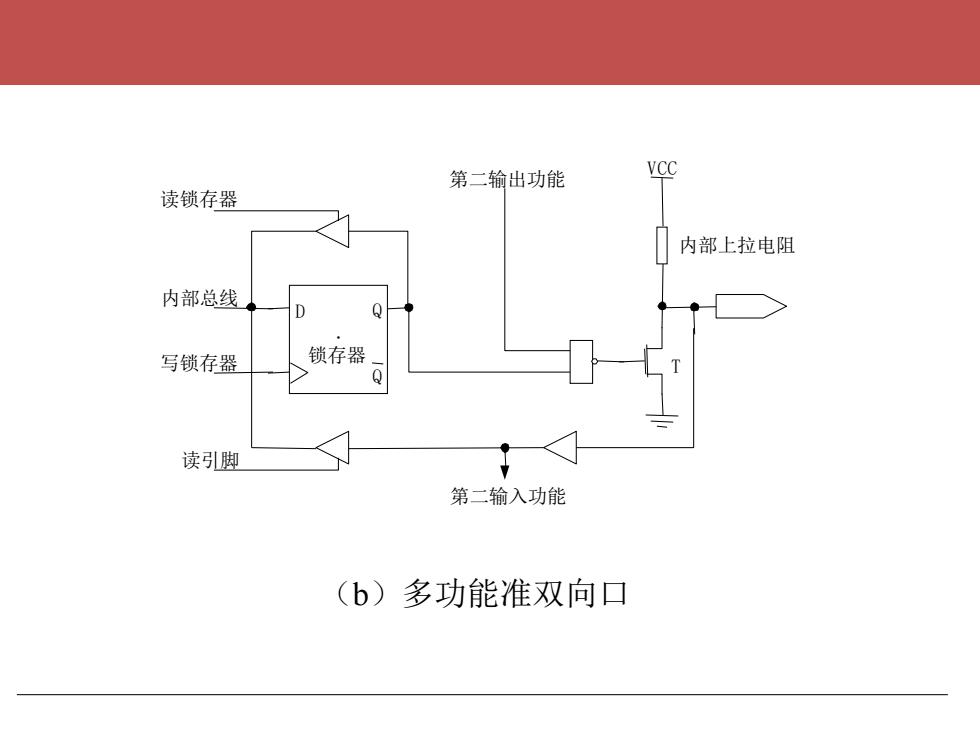

VCC第二输出功能读锁存器内部上拉电阻内部总线D锁存器写锁存器Q读引脚第二输入功能（b）多功能准双向口
. 锁存器 Q D Q 读锁存器 写锁存器 内部总线 读引脚 T VCC 第二输入功能 第二输出功能 内部上拉电阻 （b）多功能准双向口

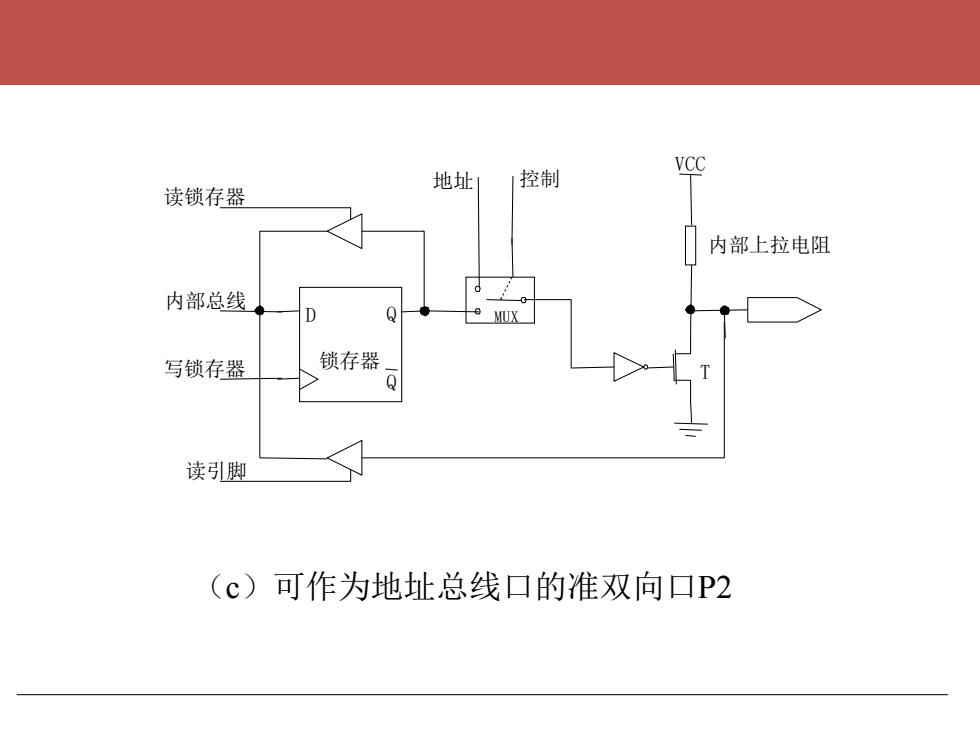

VCC控制地址读锁存器内部上拉电阻内部总线QDMUX锁存器写锁存器Q读引脚（c）可作为地址总线口的准双向口P2
锁存器 Q D Q 读锁存器 写锁存器 内部总线 读引脚 T VCC 地址 控制 内部上拉电阻 MUX （c）可作为地址总线口的准双向口P2

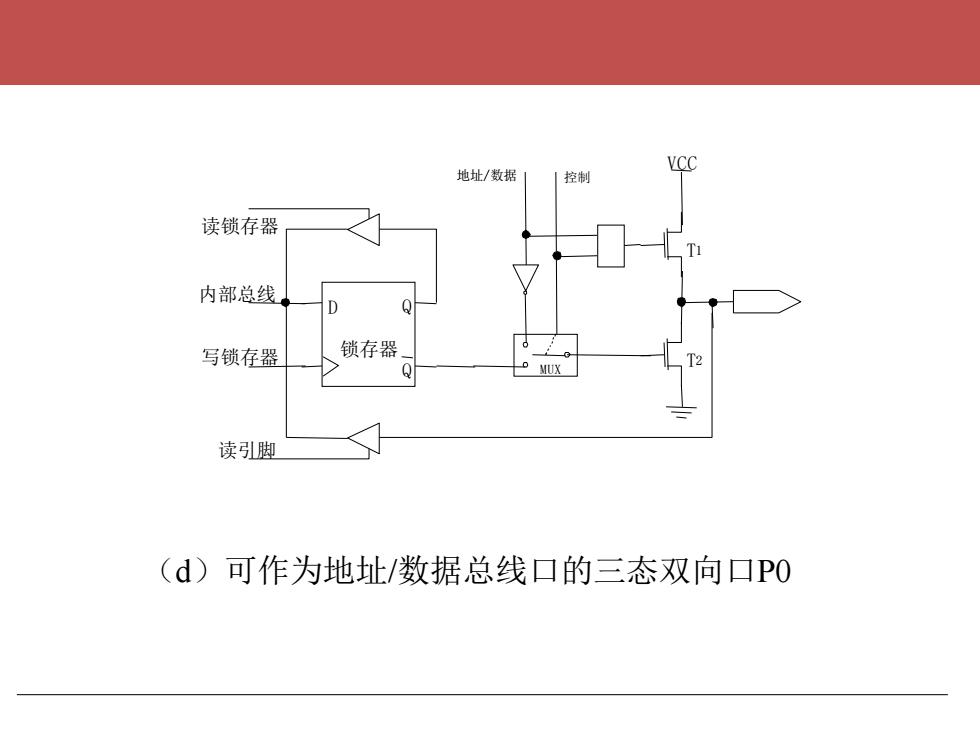

VCC地址/数据控制读锁存器内部总线D锁存器写锁存器读引脚（d）可作为地址/数据总线口的三态双向口PO
锁存器 Q D Q 读锁存器 写锁存器 内部总线 读引脚 T1 T2 VCC MUX 地址/数据 控制 （d）可作为地址/数据总线口的三态双向口P0
