低通和高通滤波电路 低通滤波电路幅频响应如图a所示，图中A,表示低频增益，A为 增益的幅值。它的功能是通过从零到某一截止角频率o的低频 信号，而对大于o的所有频率则完全衰减，其带宽BW=®H。 高通滤波电路幅频响应如图b所示。在0<o<o,范围内的频率为 阻带，高于o,的频率为通带。它的带宽BW=o,但实际上由于受 有源器件带宽的限制，高通滤波电路的带宽也是有限的。 A川 A 实际 理想 理想实际 A 通带 阻带 阻带 通带 6 (a) (b)
6 低通和高通滤波电路 v 低通滤波电路幅频响应如图a所示，图中A0表示低频增益，|A|为 增益的幅值。它的功能是通过从零到某一截止角频率wH的低频 信号，而对大于wH的所有频率则完全衰减，其带宽BW=wH 。 v 高通滤波电路幅频响应如图b所示。在0＜w＜wL范围内的频率为 阻带，高于wL的频率为通带。它的带宽BW=•，但实际上由于受 有源器件带宽的限制，高通滤波电路的带宽也是有限的
带通滤波和带阻滤波电路 带通滤波电路幅频响应：o,为低边截止角频率，o为高边截止 角频率，0，为中心角频率。它有两个阻带：0<0<0，和0> 0H,带宽BW=oH0,如图c所示。 带阻滤波电路幅频响应：它有两个通带：0<o<o和0>0； 一个阻带：0H<o<o。它的功能是衰减@到oH间的信号。同 高通滤波电路相似，由于受有源器件带宽的限制，通带0>⊙是 有限的。如图d所示。 带阻滤波电路抑制频带中点所在角频率，叫中心角频率。 全通滤波电路没有阻带，它的通带是从零到无穷大，但相移的 大小随频率改变。如图e所示。 7
7 带通滤波和带阻滤波电路 v 带通滤波电路幅频响应：wL为低边截止角频率， wH为高边截止 角频率， w0为中心角频率。它有两个阻带： 0＜w＜wL和w＞ wH ，带宽BW=wH wL，如图c所示。 v 带阻滤波电路幅频响应：它有两个通带：0＜w＜wH和w ＞wL ； 一个阻带： wH＜w＜wL。它的功能是衰减wl到wH 间的信号。同 高通滤波电路相似，由于受有源器件带宽的限制，通带w＞wL是 有限的。如图d所示。 v 带阻滤波电路抑制频带中点所在角频率w0叫中心角频率。 v 全通滤波电路没有阻带，它的通带是从零到无穷大，但相移的 大小随频率改变。如图e所示

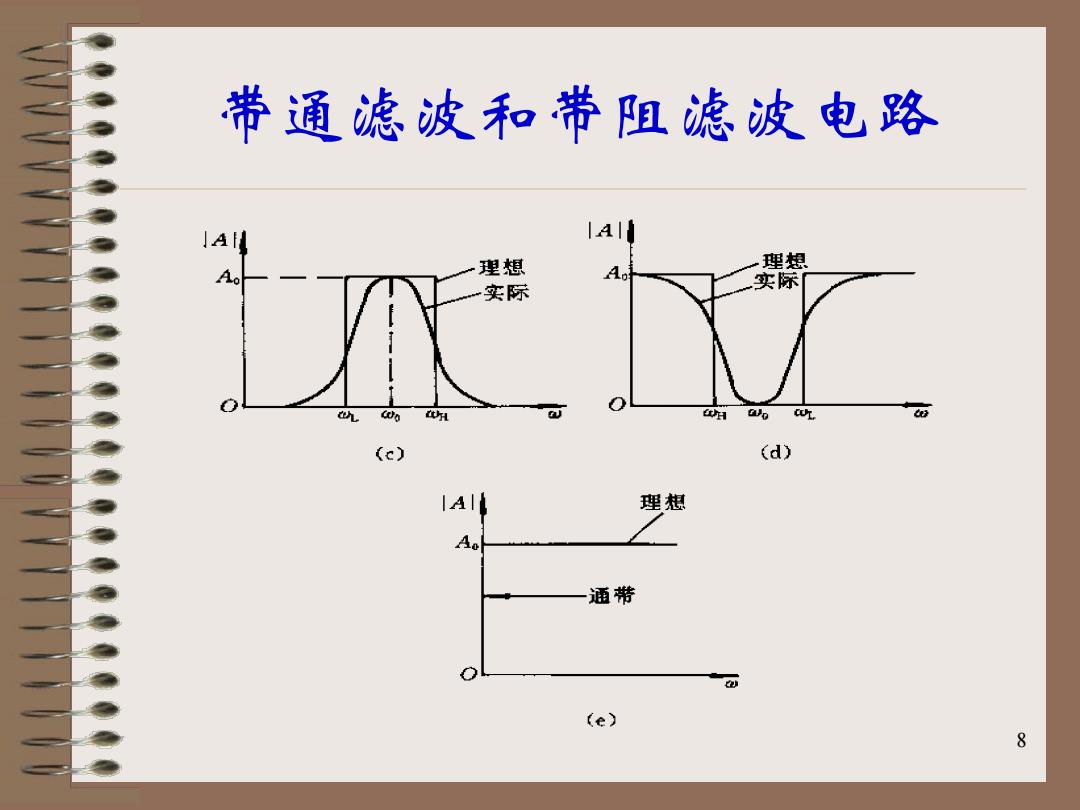

带通滤波和带阻滤波电路 理想 理想 Ao 实际 实际 h H (c) (d) 理想 通带 (e) 8
8 带通滤波和带阻滤波电路
