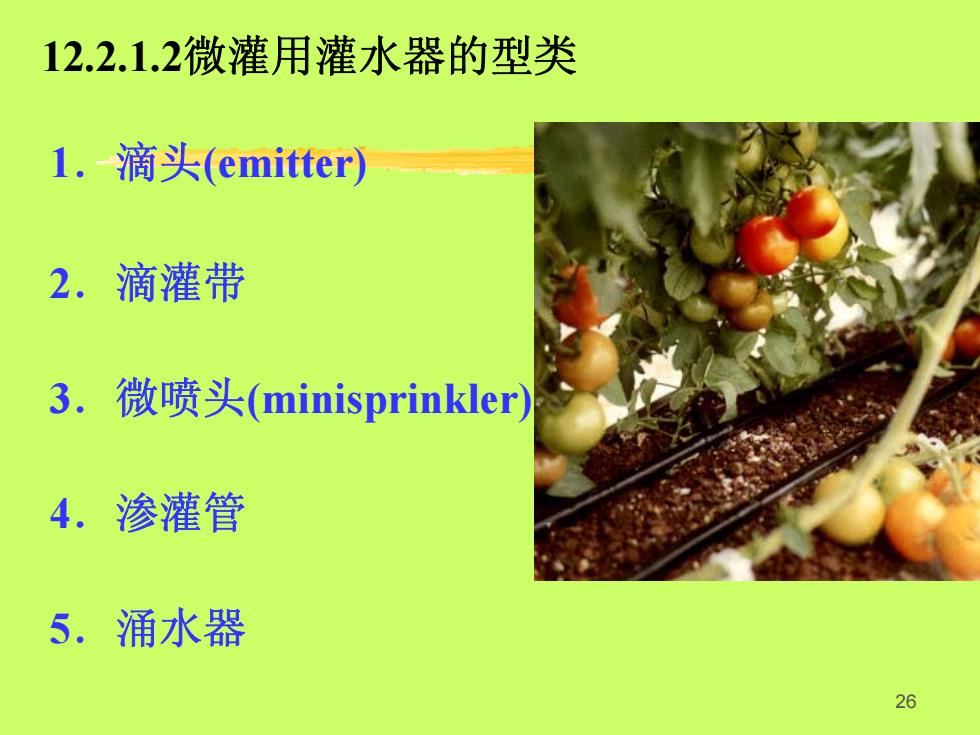

12.2.1.2微灌用灌水器的型类 l.滴头(emitter) 2.滴灌带 3.微喷头(minisprinkler) 4.渗灌管 5.涌水器 26
26 12.2.1.2微灌用灌水器的型类 1．滴头(emitter) 2．滴灌带 3．微喷头(minisprinkler) 4．渗灌管 5．涌水器

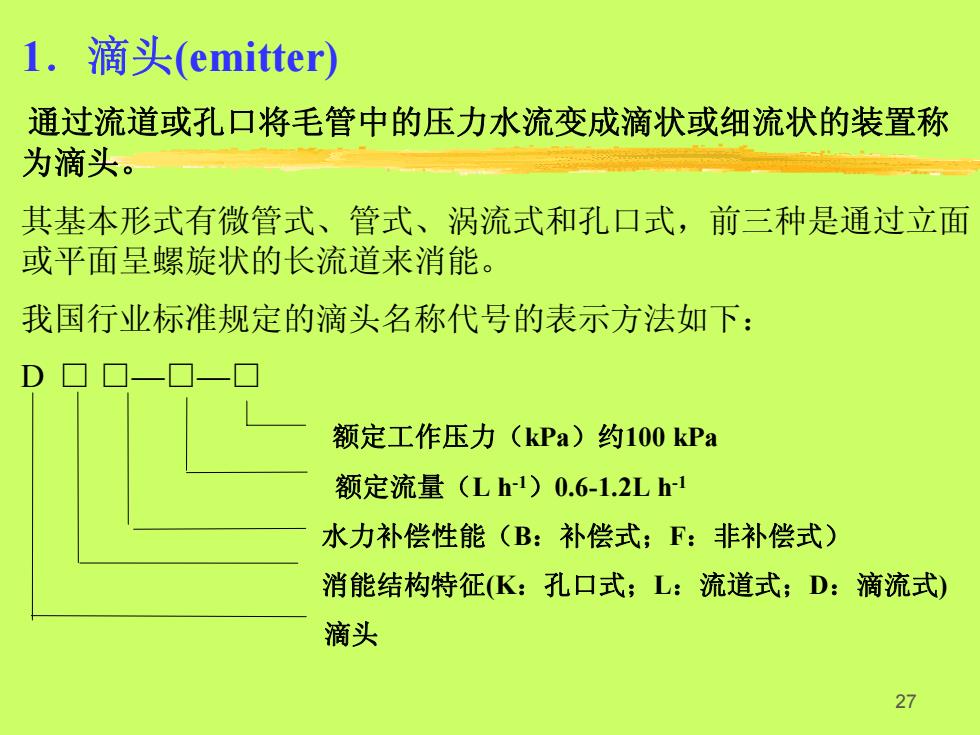

l.滴头(emitter） 通过流道或孔口将毛管中的压力水流变成滴状或细流状的装置称 为滴头。 其基本形式有微管式、管式、涡流式和孔口式，前三种是通过立面 或平面呈螺旋状的长流道来消能。 我国行业标准规定的滴头名称代号的表示方法如下： 额定工作压力(kPa)约100kPa 额定流量(Lh-1)0.6-1.2Lh 水力补偿性能(B:补偿式；F:非补偿式) 消能结构特征(K:孔口式；L:流道式；D:滴流式) 滴头 27
27 1．滴头(emitter) 通过流道或孔口将毛管中的压力水流变成滴状或细流状的装置称 为滴头。 其基本形式有微管式、管式、涡流式和孔口式，前三种是通过立面 或平面呈螺旋状的长流道来消能。 我国行业标准规定的滴头名称代号的表示方法如下： D □ □—□—□ 额定工作压力（kPa）约100 kPa 额定流量（L h-1）0.6-1.2L h-1 水力补偿性能（B：补偿式；F：非补偿式） 消能结构特征(K：孔口式；L：流道式；D：滴流式) 滴头

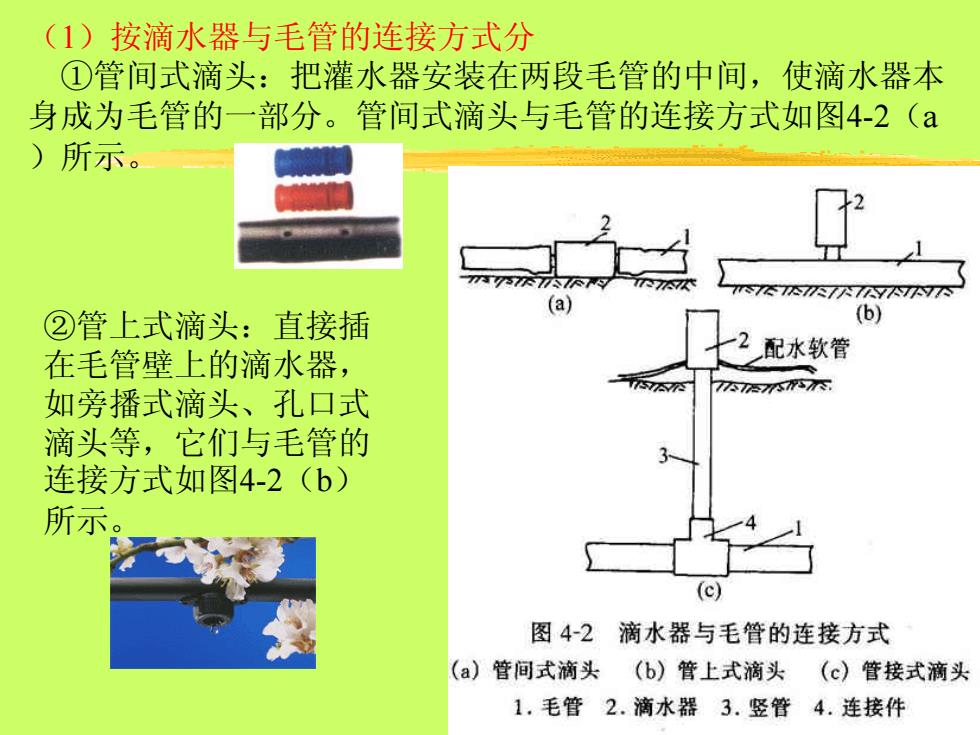

(1)按滴水器与毛管的连接方式分 ①管间式滴头：把灌水器安装在两段毛管的中间，使滴水器本 身成为毛管的一部分。管间式滴头与毛管的连接方式如图4-2(a )所示。 (a ②管上式滴头：直接插 (b) 在毛管壁上的滴水器， 2配水软管 777/ 如旁播式滴头、孔口式 滴头等，它们与毛管的 连接方式如图4-2(b) 所示 图42滴水器与毛管的连接方式 (a)管间式滴头(b)管上式滴头(c)管接式滴头 1.毛管2.滴水器3.竖管4.连接件
28 （1）按滴水器与毛管的连接方式分 ①管间式滴头：把灌水器安装在两段毛管的中间，使滴水器本 身成为毛管的一部分。管间式滴头与毛管的连接方式如图4-2（a ）所示。 ②管上式滴头：直接插 在毛管壁上的滴水器， 如旁播式滴头、孔口式 滴头等，它们与毛管的 连接方式如图4-2（b） 所示

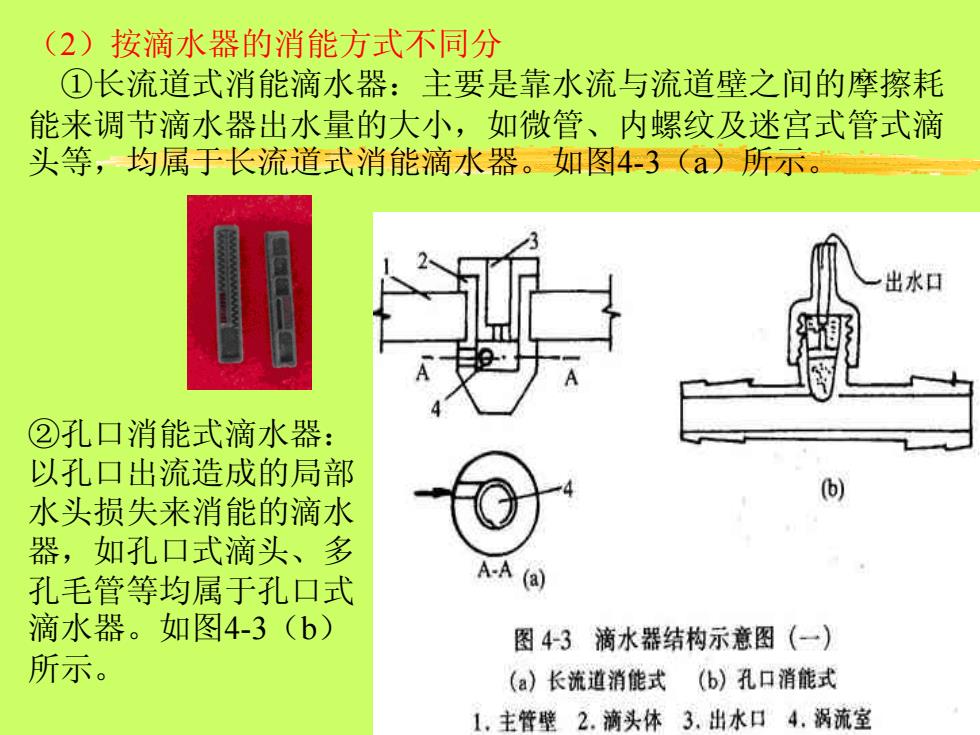

(2)按滴水器的消能方式不同分 ①长流道式消能滴水器：主要是靠水流与流道壁之间的摩擦耗 能来调节滴水器出水量的大小，如微管、内螺纹及迷宫式管式滴 头等，均属于长流道式消能滴水器。如图43(a)所示。 出水口 ②孔口消能式滴水器： 以孔口出流造成的局部 水头损失来消能的滴水 器，如孔口式滴头、多 孔毛管等均属于孔口式 (a) 滴水器。如图4-3(b) 图43滴水器结构示意图（一） 所示。 (a)长流道消能式(b)孔口消能式 1.主管壁2.滴头体3.出水口4.祸流室
29 （2）按滴水器的消能方式不同分 ①长流道式消能滴水器：主要是靠水流与流道壁之间的摩擦耗 能来调节滴水器出水量的大小，如微管、内螺纹及迷宫式管式滴 头等，均属于长流道式消能滴水器。如图4-3（a）所示。 ②孔口消能式滴水器： 以孔口出流造成的局部 水头损失来消能的滴水 器，如孔口式滴头、多 孔毛管等均属于孔口式 滴水器。如图4-3（b） 所示

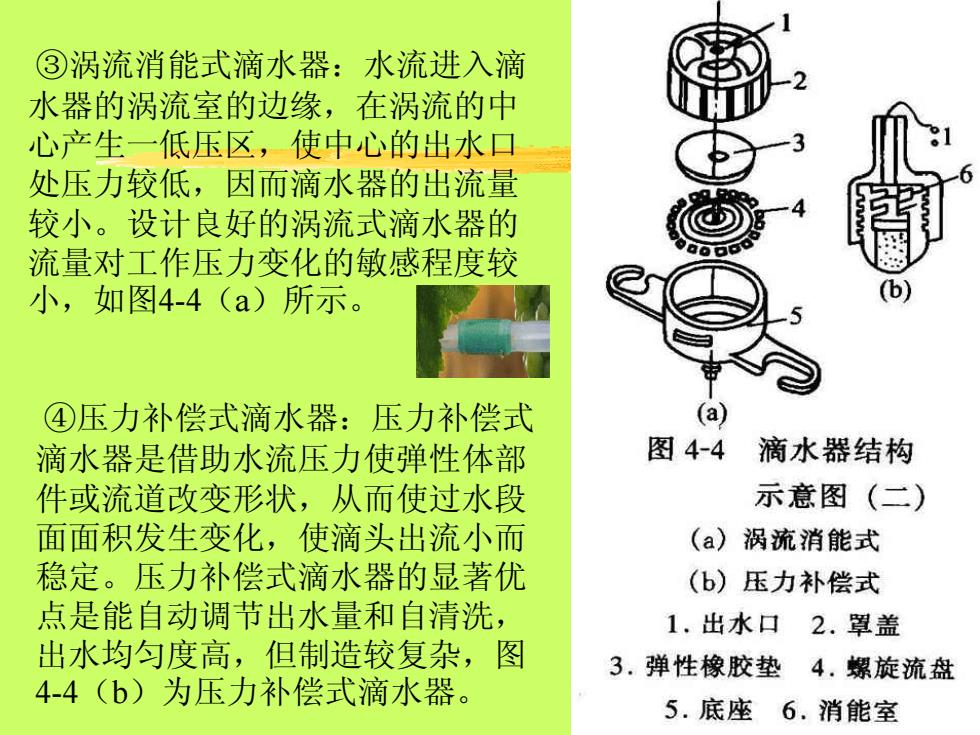

③涡流消能式滴水器：水流进入滴 水器的涡流室的边缘，在涡流的中 心产生一低压区，使中心的出水口 处压力较低，因而滴水器的出流量 较小。设计良好的涡流式滴水器的 流量对工作压力变化的敏感程度较 小，如图4-4(a)所示。 ④压力补偿式滴水器：压力补偿式 (a) 滴水器是借助水流压力使弹性体部 图4-4 滴水器结构 件或流道改变形状，从而使过水段 示意图（二） 面面积发生变化，使滴头出流小而 (a)涡流消能式 稳定。压力补偿式滴水器的显著优 (b)压力补偿式 点是能自动调节出水量和自清洗， 1.出水口2.罩盖 出水均匀度高，但制造较复杂，图 3.弹性橡胶垫 4.螺旋流盘 4-4(b)为压力补偿式滴水器。 5.底座6.消能室
30 ③涡流消能式滴水器：水流进入滴 水器的涡流室的边缘，在涡流的中 心产生一低压区，使中心的出水口 处压力较低，因而滴水器的出流量 较小。设计良好的涡流式滴水器的 流量对工作压力变化的敏感程度较 小，如图4-4 （ a）所示。 ④压力补偿式滴水器：压力补偿式 滴水器是借助水流压力使弹性体部 件或流道改变形状，从而使过水段 面面积发生变化，使滴头出流小而 稳定。压力补偿式滴水器的显著优 点是能自动调节出水量和自清洗， 出水均匀度高，但制造较复杂，图 4-4 （ b）为压力补偿式滴水器
