第七章 输水工程 7.1 灌溉渠道系统 7.2管道输水系统 7.1.1灌溉渠道系统概述 7.2.1输配水管道系统的类型 7.1.2灌溉渠道系统的规划布置 7.2.2管道输水灌溉系统的组成 7.1.3 灌溉渠道系统设计流量计算 7.2.3管道的水力计算 7.1.4灌溉渠道纵、横断面设计 7:2.4管材及管件 7.1.5渠系水利用系数 7.2.5管网规划布置 7.1.6渠道防渗技术

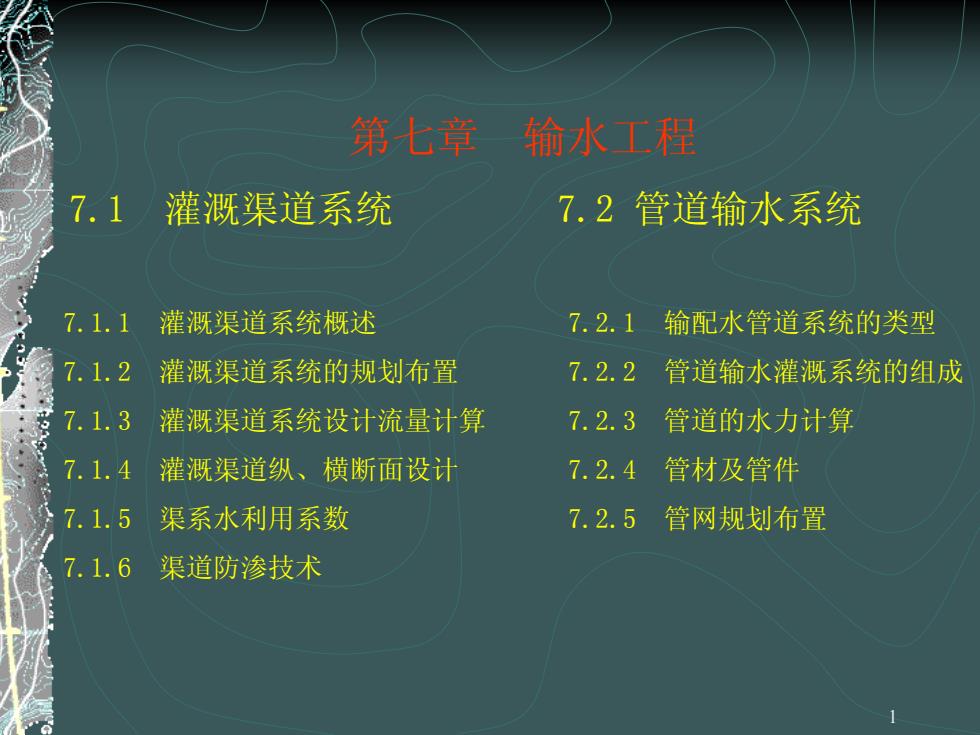

1 第七章 输水工程 7.1 灌溉渠道系统 7.2 管道输水系统 7.1.1 灌溉渠道系统概述 7.2.1 输配水管道系统的类型 7.1.2 灌溉渠道系统的规划布置 7.2.2 管道输水灌溉系统的组成 7.1.3 灌溉渠道系统设计流量计算 7.2.3 管道的水力计算 7.1.4 灌溉渠道纵、横断面设计 7.2.4 管材及管件 7.1.5 渠系水利用系数 7.2.5 管网规划布置 7.1.6 渠道防渗技术
7.1灌溉渠道系统 7.1,1灌溉渠道系统概述 灌溉渠道系统(irrigation canal system)是农田水 分状况调节的重要设施，其功能在于合理利用与保护 水资源，科学地、有计划地调控农田水分，促进农业 生态环境的可持续发展与农作物的高产优质

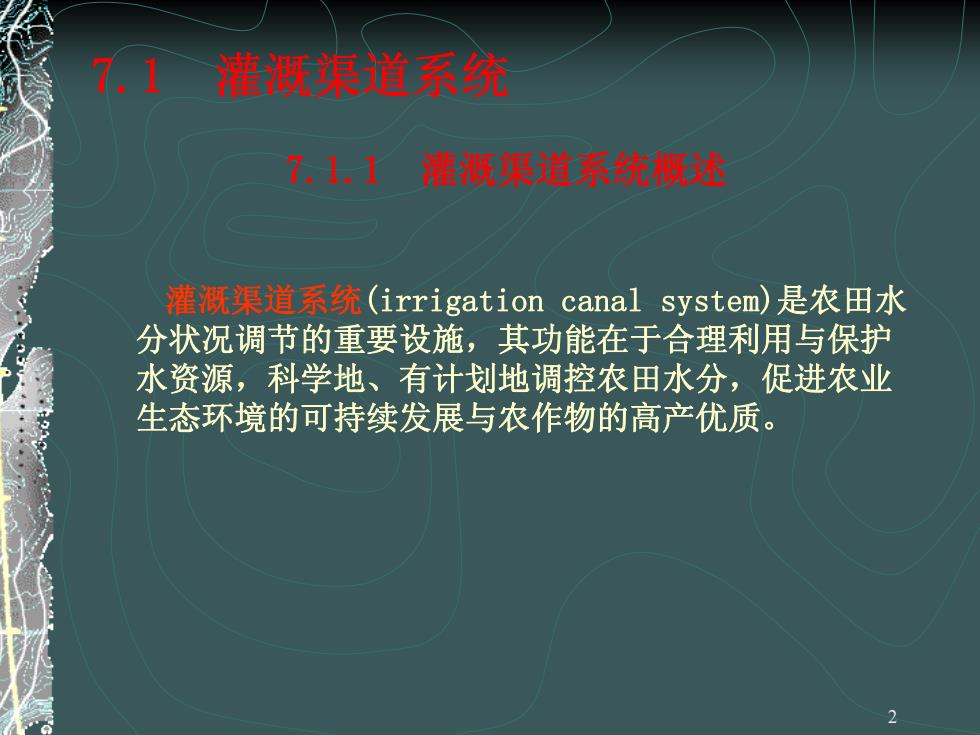

2 7.1 灌溉渠道系统 7.1.1 灌溉渠道系统概述 灌溉渠道系统(irrigation canal system)是农田水 分状况调节的重要设施，其功能在于合理利用与保护 水资源，科学地、有计划地调控农田水分，促进农业 生态环境的可持续发展与农作物的高产优质
完整的灌溉渠道系统由以下部分组成： 1.水源引水取水部分 包括：水源（河流、湖泊、水库、井等） 引水取水的相应建筑物（闸、坝、抽水站等） 2。输水、配水渠道 主要包括农田灌溉的各级固定渠道 功能：从水源引水，输送分配到各个灌水田块 水流经过的渠道一般分四级：羊渠、数渠、斗渠和液渠 3. 田间灌水系统（田间工程） 农渠以下田块中的灌水沟、畦称为田间灌水系统，也称田间工 程(farmland works)是调节土壤水分状况的临时灌水系统。 组成：毛渠、输水垄沟、畦田、格田及小型量水设备 作用：将水直接输送到田间

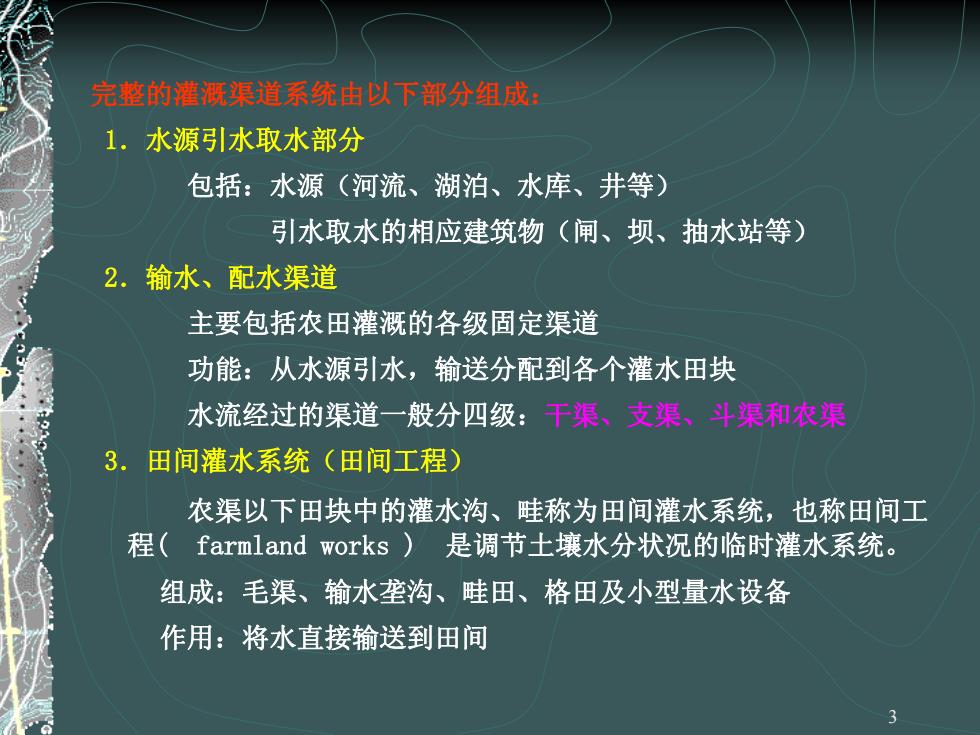

3 完整的灌溉渠道系统由以下部分组成： 1．水源引水取水部分 包括：水源（河流、湖泊、水库、井等） 引水取水的相应建筑物（闸、坝、抽水站等） 2．输水、配水渠道 主要包括农田灌溉的各级固定渠道 功能：从水源引水，输送分配到各个灌水田块 水流经过的渠道一般分四级：干渠、支渠、斗渠和农渠 3．田间灌水系统（田间工程） 农渠以下田块中的灌水沟、畦称为田间灌水系统，也称田间工 程( farmland works ) 是调节土壤水分状况的临时灌水系统。 组成：毛渠、输水垄沟、畦田、格田及小型量水设备 作用：将水直接输送到田间
完整的灌溉渠道系统由以下部分组成： (续) 4. 排水泄水系统 组成：田间临时排水沟网、各级固定排水沟和容泄区 容泄区：承受并容纳灌区降雨径流及灌溉弃水的区域。灌区下游的河流、 湖泊、池塘都可以作为容泄区。 功能：排除农田多余的地表水、土壤水、地下水，优化农田生态环境。 田间到容泄区各级排水沟依次为：毛排东排斗排送排丰排 5.渠系建筑物 渠系上修建的各种建筑物称为渠系建筑物(canal system structures),如水闸， 桥涵、渡槽、跌水等。 作用：保证安全引水、输水、配水、量水，解决交通、交叉、消能 等需要
4 完整的灌溉渠道系统由以下部分组成：（续） 4．排水泄水系统 组成：田间临时排水沟网、各级固定排水沟和容泄区 容泄区：承受并容纳灌区降雨径流及灌溉弃水的区域。灌区下游的河流、 湖泊、 池塘都可以作为容泄区。 功能：排除农田多余的地表水、土壤水、地下水，优化农田生态环境。 田间到容泄区各级排水沟依次为：毛排、农排、斗排、支排、干排 。 5．渠系建筑物 渠系上修建的各种建筑物称为渠系建筑物( canal system structures)，如水闸， 桥涵、渡槽、跌水等。 作用：保证安全引水、输水、配水、量水，解决交通、交叉、消能 等需要
水 进水闸 节制闸 源 ☒ 分水闸 退水 排 ☒ 容泄区 泄水闸 图T1灌既系统组必网示意图

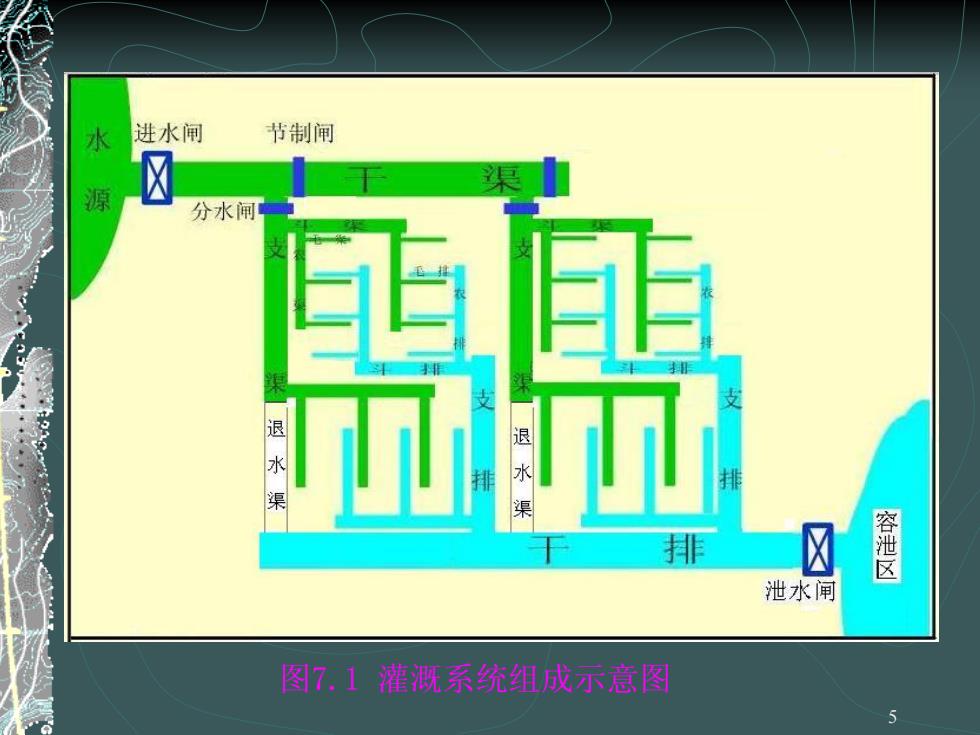

5 图7.1 灌溉系统组成示意图
