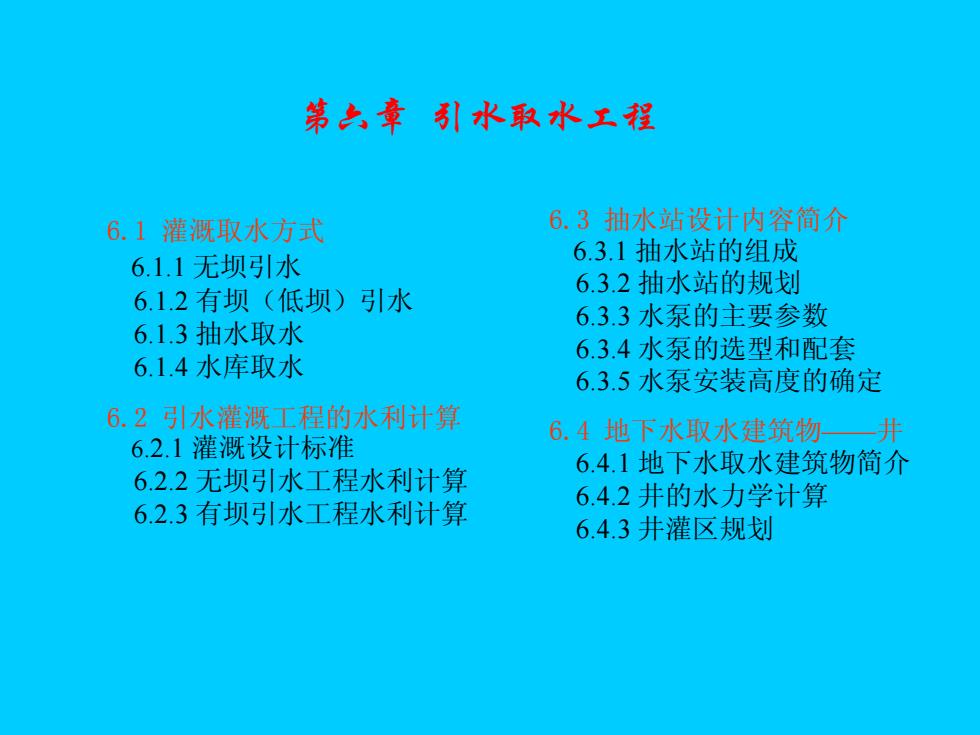

第女章引水取水工程 6.1灌溉取水方式 6,3出水站设计内容简介 6.1.1无坝引水 63.1抽水站的组成 6.1.2有坝（低坝）引水 6.3.2抽水站的规划 6.3.3水泵的主要参数 6.1.3抽水取水 6.3.4水泵的选型和配套 6.1.4水库取水 6.3.5水泵安装高度的确定 6.2引水灌溉工程的水利计算 6,4地下水取水建筑物 一井 6.2.1灌溉设计标准 6.4.1地下水取水建筑物简介 6.2.2无坝引水工程水利计算 6.2.3有坝引水工程水利计算 6.4.2井的水力学计算 6.4.3井灌区规划
第六章 引水取水工程 6.1 灌溉取水方式 6.1.1 无坝引水 6.1.2 有坝（低坝）引水 6.1.3 抽水取水 6.1.4 水库取水 6.2 引水灌溉工程的水利计算 6.2.1 灌溉设计标准 6.2.2 无坝引水工程水利计算 6.2.3 有坝引水工程水利计算 6.3 抽水站设计内容简介 6.3.1 抽水站的组成 6.3.2 抽水站的规划 6.3.3 水泵的主要参数 6.3.4 水泵的选型和配套 6.3.5 水泵安装高度的确定 6.4 地下水取水建筑物—— 井 6.4.1 地下水取水建筑物简介 6.4.2 井的水力学计算 6.4.3 井灌区规划

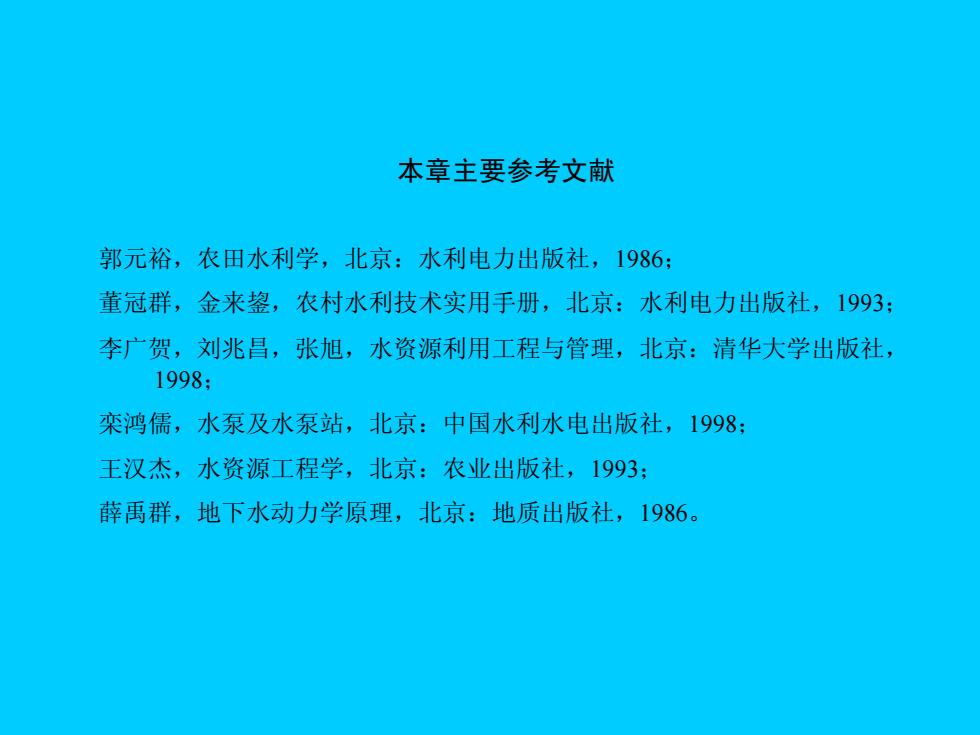

本章主要参考文献 郭元裕，农田水利学，北京：水利电力出版社，1986： 董冠群，金来鋆，农村水利技术实用手册，北京：水利电力出版社，1993： 李广贺，刘兆昌，张旭，水资源利用工程与管理，北京：清华大学出版社， 1998: 栾鸿儒，水泵及水泵站，北京：中国水利水电出版社，1998： 王汉杰，水资源工程学，北京：农业出版社，1993： 薛禹群，地下水动力学原理，北京：地质出版社，1986
本章主要参考文献 郭元裕，农田水利学，北京：水利电力出版社，1986； 董冠群，金来鋆，农村水利技术实用手册，北京：水利电力出版社，1993； 李广贺，刘兆昌，张旭，水资源利用工程与管理，北京：清华大学出版社， 1998； 栾鸿儒，水泵及水泵站，北京：中国水利水电出版社，1998； 王汉杰，水资源工程学，北京：农业出版社，1993； 薛禹群，地下水动力学原理，北京：地质出版社，1986

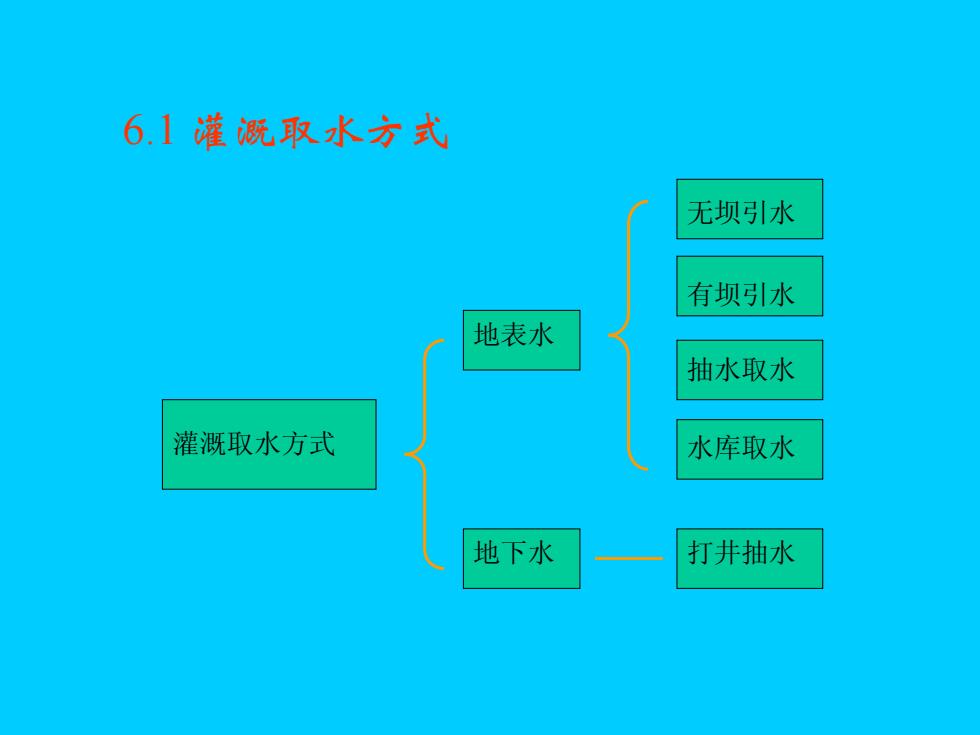

6.1谨溉取水方式 无坝引水 有坝引水 地表水 抽水取水 灌溉取水方式 水库取水 地下水 打井抽水
6.1 灌溉取水方式 灌溉取水方式 地表水 无坝引水 有坝引水 抽水取水 水库取水 地下水 打井抽水

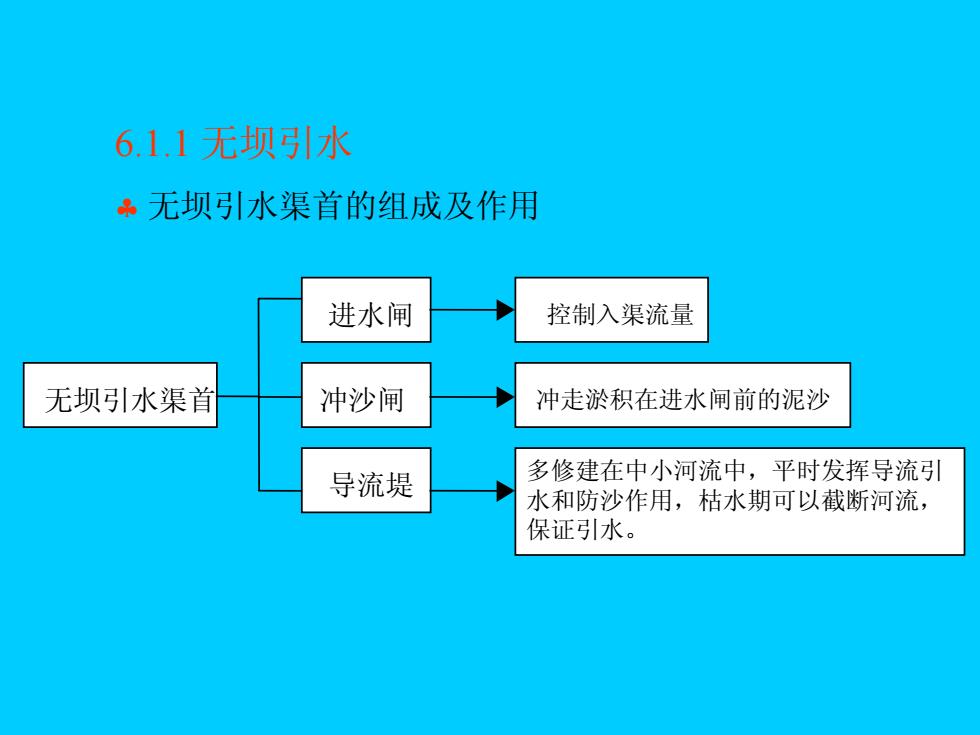

61.1无坝引水 ÷无坝引水渠首的组成及作用 进水闸 控制入渠流量 无坝引水渠首 冲沙闸 冲走淤积在进水闸前的泥沙 导流堤 多修建在中小河流中，平时发挥导流引 水和防沙作用，枯水期可以截断河流， 保证引水
6.1.1 无坝引水 ♣ 无坝引水渠首的组成及作用 无坝引水渠首 进水闸 冲沙闸 导流堤 控制入渠流量 冲走淤积在进水闸前的泥沙 多修建在中小河流中，平时发挥导流引 水和防沙作用，枯水期可以截断河流， 保证引水

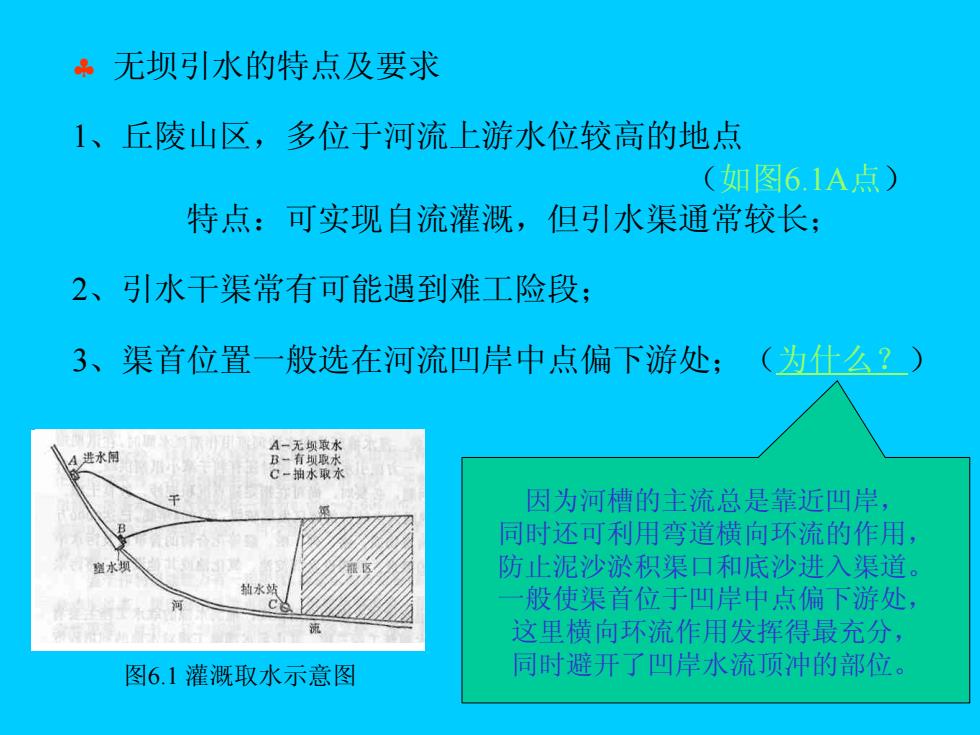

·无坝引水的特点及要求 1、丘陵山区，多位于河流上游水位较高的地点 (如图6.1A点) 特点：可实现自流灌溉，但引水渠通常较长： 2、引水干渠常有可能遇到难工险段： 3、渠首位置一般选在河流凹岸中点偏下游处： (为什么？)》 A一无坝取水 A进水闸 B一有玩取水 C一抽水取水 因为河槽的主流总是靠近凹岸， 同时还可利用弯道横向环流的作用， 防止泥沙淤积渠口和底沙进入渠道。 轴水站 般使渠首位于凹岸中点偏下游处， 这里横向环流作用发挥得最充分， 图6.1灌溉取水示意图 同时避开了凹岸水流顶冲的部位
♣ 无坝引水的特点及要求 1、丘陵山区，多位于河流上游水位较高的地点 （如图6.1A点） 特点：可实现自流灌溉，但引水渠通常较长； 2、引水干渠常有可能遇到难工险段； 3、渠首位置一般选在河流凹岸中点偏下游处；（为什么？） 因为河槽的主流总是靠近凹岸， 同时还可利用弯道横向环流的作用， 防止泥沙淤积渠口和底沙进入渠道。 一般使渠首位于凹岸中点偏下游处， 这里横向环流作用发挥得最充分， 图6.1 灌溉取水示意图 同时避开了凹岸水流顶冲的部位
