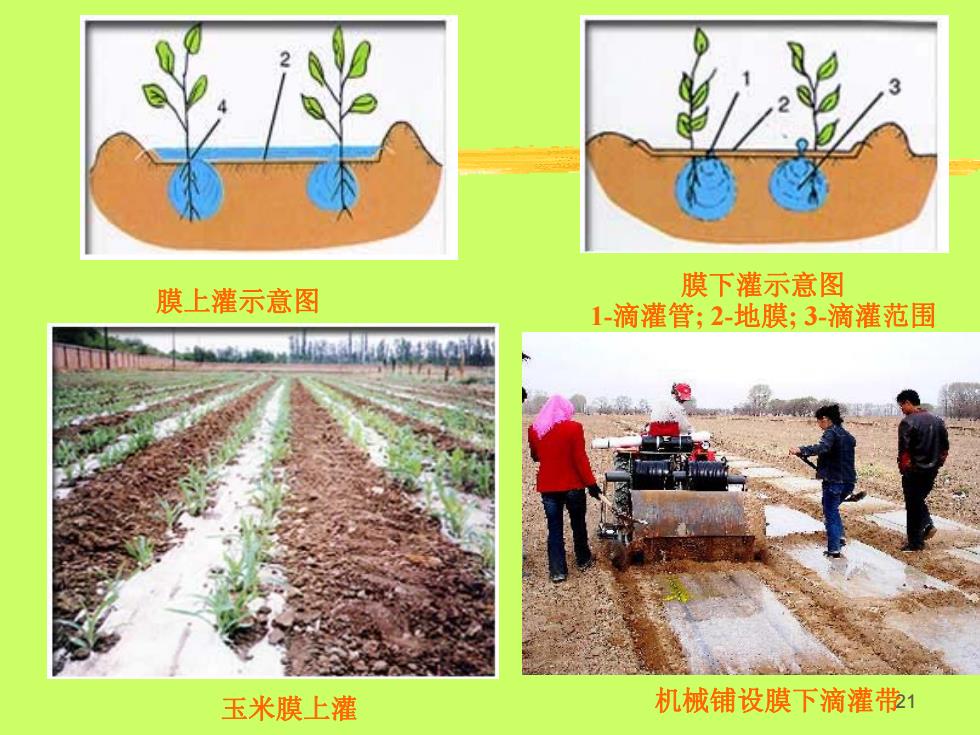

膜上灌示意图 膜下灌示意图 1-滴灌管；2-地膜，3-滴灌范围 玉米膜上灌 机械铺设膜下滴灌带1
21 膜下灌示意图 1-滴灌管; 2-地膜; 3-滴灌范围 膜上灌示意图 玉米膜上灌 机械铺设膜下滴灌带

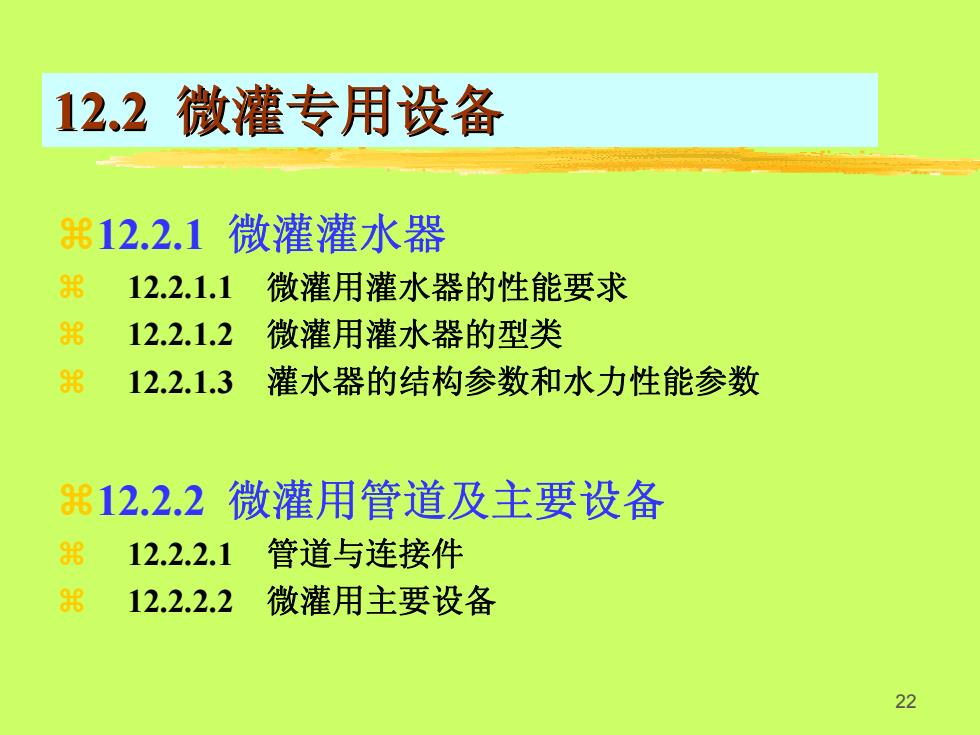

12.2微灌专用设备 812.2.1微灌灌水器 粥 12.2.1.1 微灌用灌水器的性能要求 咒 12.2.1.2 微灌用灌水器的型类 粥 12.2.1.3 灌水器的结构参数和水力性能参数 12.2.2 微灌用管道及主要设备 粥 12.2.2.1 管道与连接件 粥 12.2.2.2 微灌用主要设备 22
22 12.2 微灌专用设备 a12.2.1 微灌灌水器 a 12.2.1.1 微灌用灌水器的性能要求 a 12.2.1.2 微灌用灌水器的型类 a 12.2.1.3 灌水器的结构参数和水力性能参数 a12.2.2 微灌用管道及主要设备 a 12.2.2.1 管道与连接件 a 12.2.2.2 微灌用主要设备

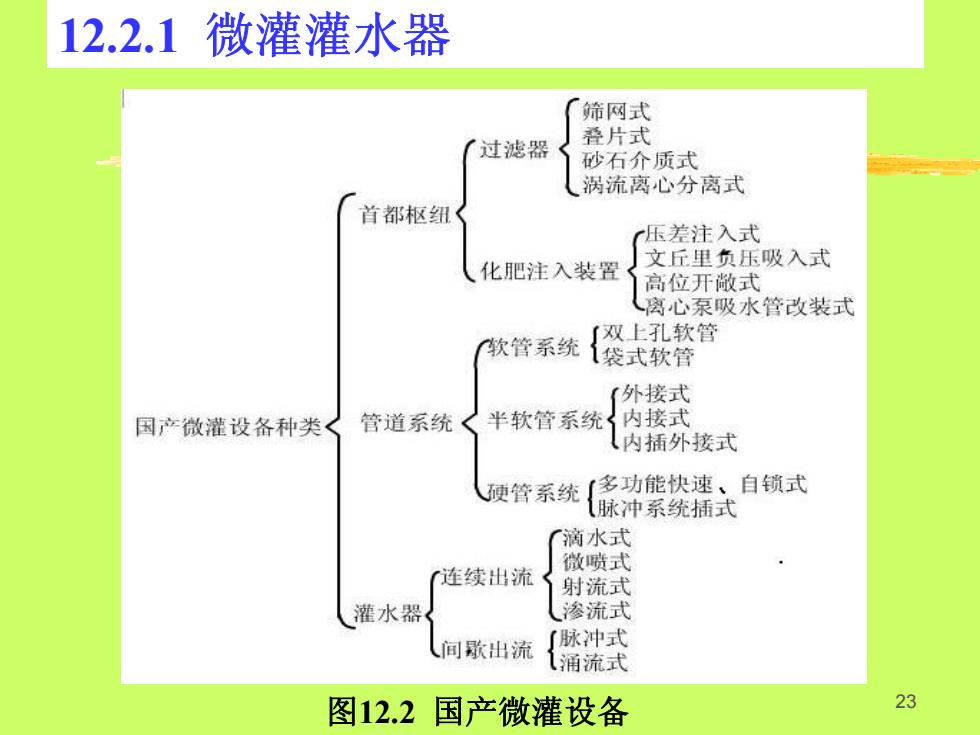

12.2.1微灌灌水器 筛网式 过滤器 叠片式 砂石介质式 涡流离心分离式 首都枢纽 压差注入式 化肥注入装置 文丘里负压吸入式 高位开敞式 离心泵吸水管改装式 软管系统 ∫双上孔软管 1袋式软管 外接式 国产微灌设备种类< 管道系统 半软管系统 内接式 、内插外接式 硬管系统 (多功能快速、自锁式 脉冲系统插式 「滴水式 微喷式 连续出流〈 射流式 灌水器 渗流式 间歇出流 脉冲式 涌流式 图12.2 国产微灌设备 23
23 12.2.1 微灌灌水器 图12.2 国产微灌设备
12.2.1.1微灌用灌水器的性能要求 灌水器的作用是消杀或分散有压管 道输送来的集中水流中的能量，均匀而 稳定地向作物的根区土壤配水，以满足 作物生长的需要。 24
24 12.2.1.1 微灌用灌水器的性能要求 灌水器的作用是消杀或分散有压管 道输送来的集中水流中的能量，均匀而 稳定地向作物的根区土壤配水，以满足 作物生长的需要

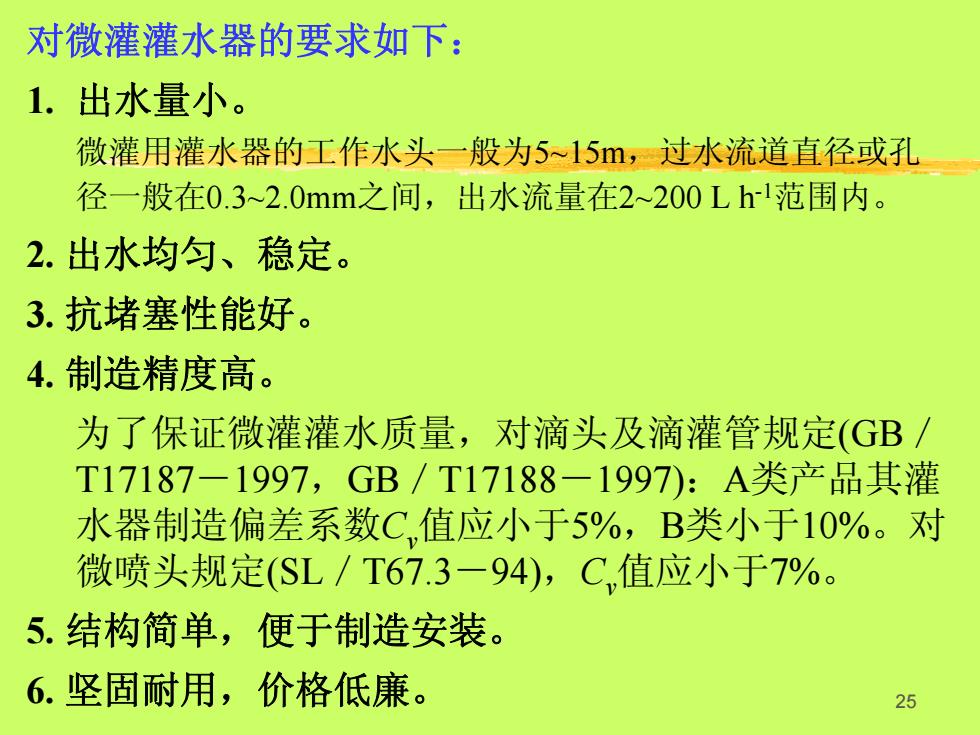

对微灌灌水器的要求如下： 1.出水量小。 微灌用灌水器的工作水头一般为5~15m,过水流道直径或孔 径一般在0.3~2.0mm之间，出水流量在2~200Lh-1范围内。 2.出水均匀、稳定。 3.抗堵塞性能好。 4.制造精度高。 为了保证微灌灌水质量，对滴头及滴灌管规定(GB T17187-1997,GB/T17188-1997):A类产品其灌 水器制造偏差系数C值应小于5%，B类小于10%。对 微喷头规定(SL/T67.3一94)，C值应小于7%。 5.结构简单，便于制造安装。 6.坚固耐用，价格低廉。 25
25 对微灌灌水器的要求如下： 1. 出水量小。 微灌用灌水器的工作水头一般为5~15m，过水流道直径或孔 径一般在0.3~2.0mm之间，出水流量在2~200 L h-1范围内。 2. 出水均匀、稳定。 3. 抗堵塞性能好。 4. 制造精度高。 为了保证微灌灌水质量，对滴头及滴灌管规定(GB ／ T17187 －1997 ，GB ／T17188 －1997)：A类产品其灌 水器制造偏差系数 Cv值应小于5% ， B类小于10%。对 微喷头规定(SL ／T67.3 －94) ， Cv值应小于7% 。 5. 结构简单，便于制造安装。 6. 坚固耐用，价格低廉
