中国农业大学 2007~2008学年秋季学期 流体力学与叶栅理论(A)课程考试试题 题号 二三四 五 六 七 八 总分 得分 一、选择题（每小题1分，共10分） 1、在括号内填上“表面力”或“质量力： 摩擦力( 重力( 离心力( 浮力( 压力( )。 2、判断下列叙述是否正确（对者画V,错者画X): (a)基准面可以任意选取。() ⑥)流体在水平圆管内流动，如果流量增大一倍而其它条件不变的话，沿程阻力也 将增大一倍。() (©)因为并联管路中各并联支路的水力损失相等，所以其能量损失也一定相等。 () (d)定常流动时，流线与迹线重合。() (©)沿程阻力系数1的大小只取决于流体的流动状态。() 二、回答下列各题(1一2题每题5分，3题10分，共20分) 1、什么是流体的连续介质模型？它在流体力学中有何作用？ 2、用工程单位制表示流体的速度、管径、运动粘性系数时，管流的雷诺数R=10,问 采用国际单位制时，该条件下的雷诺数是多少？为什么？ 3、常见的流量的测量方法有哪些？各有何特点？

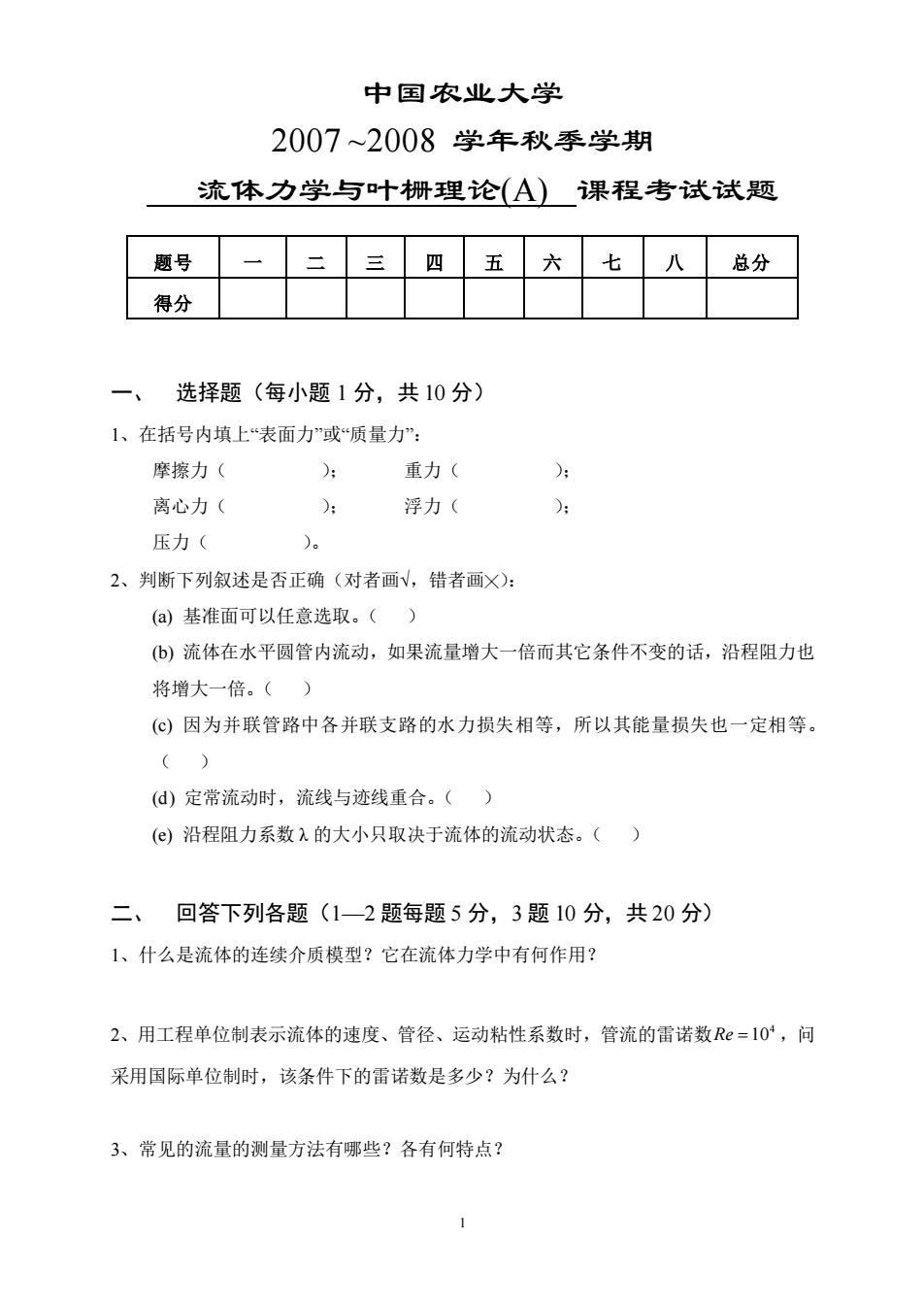

1 中国农业大学 2007 ~2008 学年秋季学期 流体力学与叶栅理论(A) 课程考试试题 题号 一 二 三 四 五 六 七 八 总分 得分 一、 选择题（每小题 1 分，共 10 分） 1、在括号内填上“表面力”或“质量力”： 摩擦力（ ）； 重力（ ）； 离心力（ ）； 浮力（ ）； 压力（ ）。 2、判断下列叙述是否正确（对者画√，错者画╳）： (a) 基准面可以任意选取。（ ） (b) 流体在水平圆管内流动，如果流量增大一倍而其它条件不变的话，沿程阻力也 将增大一倍。（ ） (c) 因为并联管路中各并联支路的水力损失相等，所以其能量损失也一定相等。 （ ） (d) 定常流动时，流线与迹线重合。（ ） (e) 沿程阻力系数 λ 的大小只取决于流体的流动状态。（ ） 二、 回答下列各题（1—2 题每题 5 分，3 题 10 分，共 20 分） 1、什么是流体的连续介质模型？它在流体力学中有何作用？ 2、用工程单位制表示流体的速度、管径、运动粘性系数时，管流的雷诺数 4 Re =10 ，问 采用国际单位制时，该条件下的雷诺数是多少？为什么？ 3、常见的流量的测量方法有哪些？各有何特点？
考生诚信承诺 1.本人清楚学校关于考试管理、考场规则、考试作弊处理的规定，并严格遵照执行。 2.本人承诺在考试过程中没有作弊行为，所做试卷的内容真实可信。 专业：」 班级： 学号： 姓名： 成绩： 三、计算题(70分) 1、如图所示，一油缸及其中滑动栓塞，尺寸D=120.2mm,左119.8mm,L=160mm,间 隙内充满0.065PaS的润滑油，若施加活塞以F=10N的拉力，试问活塞匀速运动时的 速度是多少？(10分) 题1图 2、如图所示一盛水容器，已知平壁AB=CD=2.5m,BC及AD为半个圆柱体，半径R=Im, 自由表面处压强为一个大气压，高度H=3m,试分别计算作用在单位长度上AB面、BC 面和CD面所受到的静水总压力。(10分) 题2图 3、原型流动中油的运动粘性系数p=15×10-5ms,其几何尺度为模型的5倍，如确定佛 汝德数和雷诺数作为决定性相似准数，试问模型中流体运动粘性系数m=？(10分)

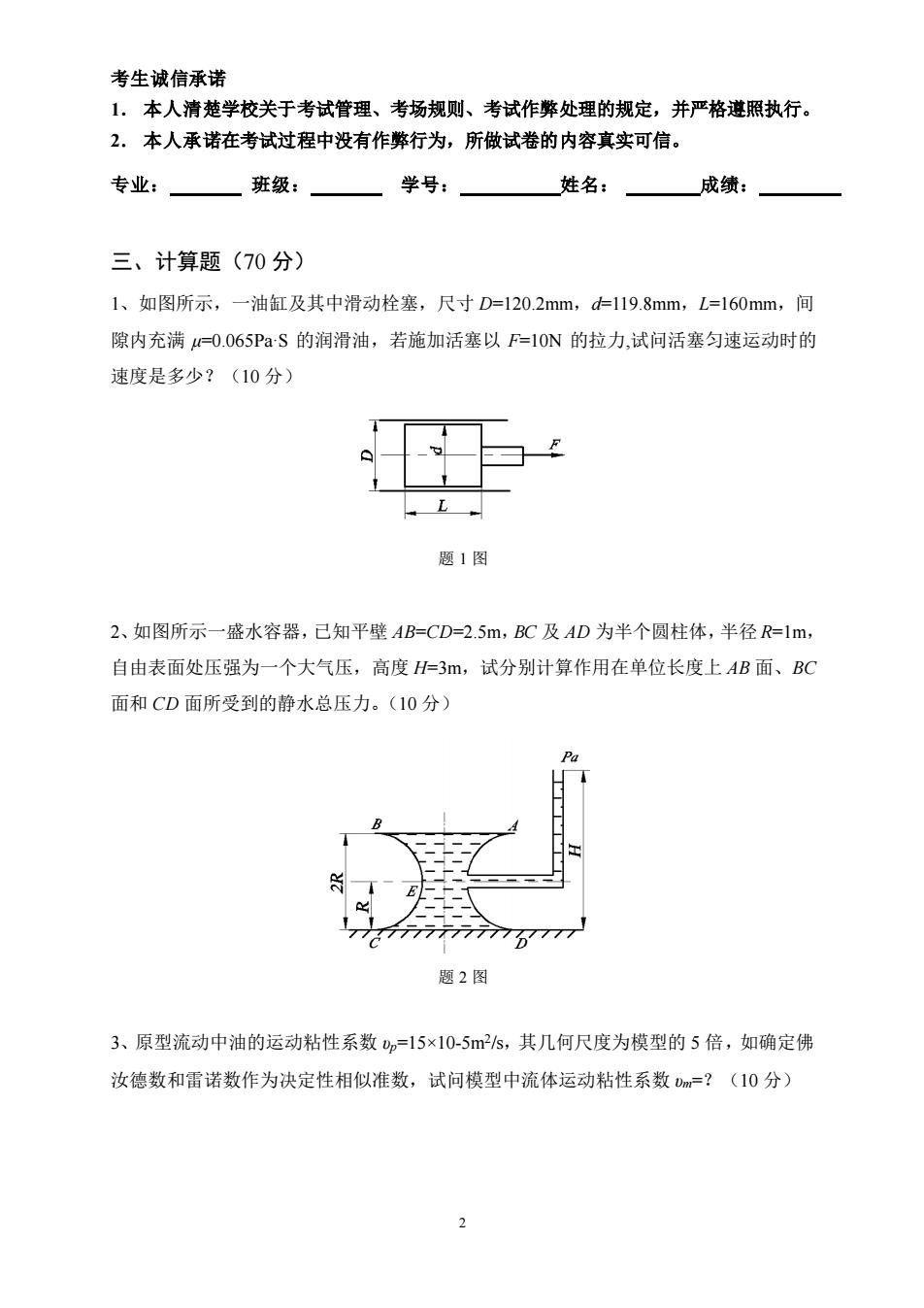

2 考生诚信承诺 1． 本人清楚学校关于考试管理、考场规则、考试作弊处理的规定，并严格遵照执行。 2． 本人承诺在考试过程中没有作弊行为，所做试卷的内容真实可信。 专业： 班级： 学号： 姓名： 成绩： 三、计算题（70 分） 1、如图所示，一油缸及其中滑动栓塞，尺寸 D=120.2mm，d=119.8mm，L=160mm，间 隙内充满 μ=0.065Pa·S 的润滑油，若施加活塞以 F=10N 的拉力,试问活塞匀速运动时的 速度是多少？（10 分） 题 1 图 2、如图所示一盛水容器，已知平壁 AB=CD=2.5m，BC 及 AD 为半个圆柱体，半径 R=1m， 自由表面处压强为一个大气压，高度 H=3m，试分别计算作用在单位长度上 AB 面、BC 面和 CD 面所受到的静水总压力。（10 分） 题 2 图 3、原型流动中油的运动粘性系数 υp=15×10-5m2 /s，其几何尺度为模型的 5 倍，如确定佛 汝德数和雷诺数作为决定性相似准数，试问模型中流体运动粘性系数 υm=？（10 分）
考生诚信承诺 3.本人清楚学校关于考试管理、考场规则、考试作弊处理的规定，并严格遵照执行。 4.本人承诺在考试过程中没有作弊行为，所做试卷的内容真实可信。 专业： 班级： 学号： 姓名： 成绩： 4、如图所示，变直径圆管在水平面内以ce30。弯曲，直径分别为d山=0.2m,d=0.15m, 过水流量若为Q=0.1ms,P=1000N/m2时，不计损失的情况下，求水流对圆管的作用 力及作用力的位置。(20分) 题4图 5、两水池的水位差H=6m,用一组管道连接，管道的第一段BC长L=3000m,直径 d山=600mm,C点后分为两根长L2=L3=3000m,直径db=d=300mm的并联管，各在D点 及E点进入下水池。设管道的沿程阻力系数=0.04，求总流量Q=?(20分) 题5图

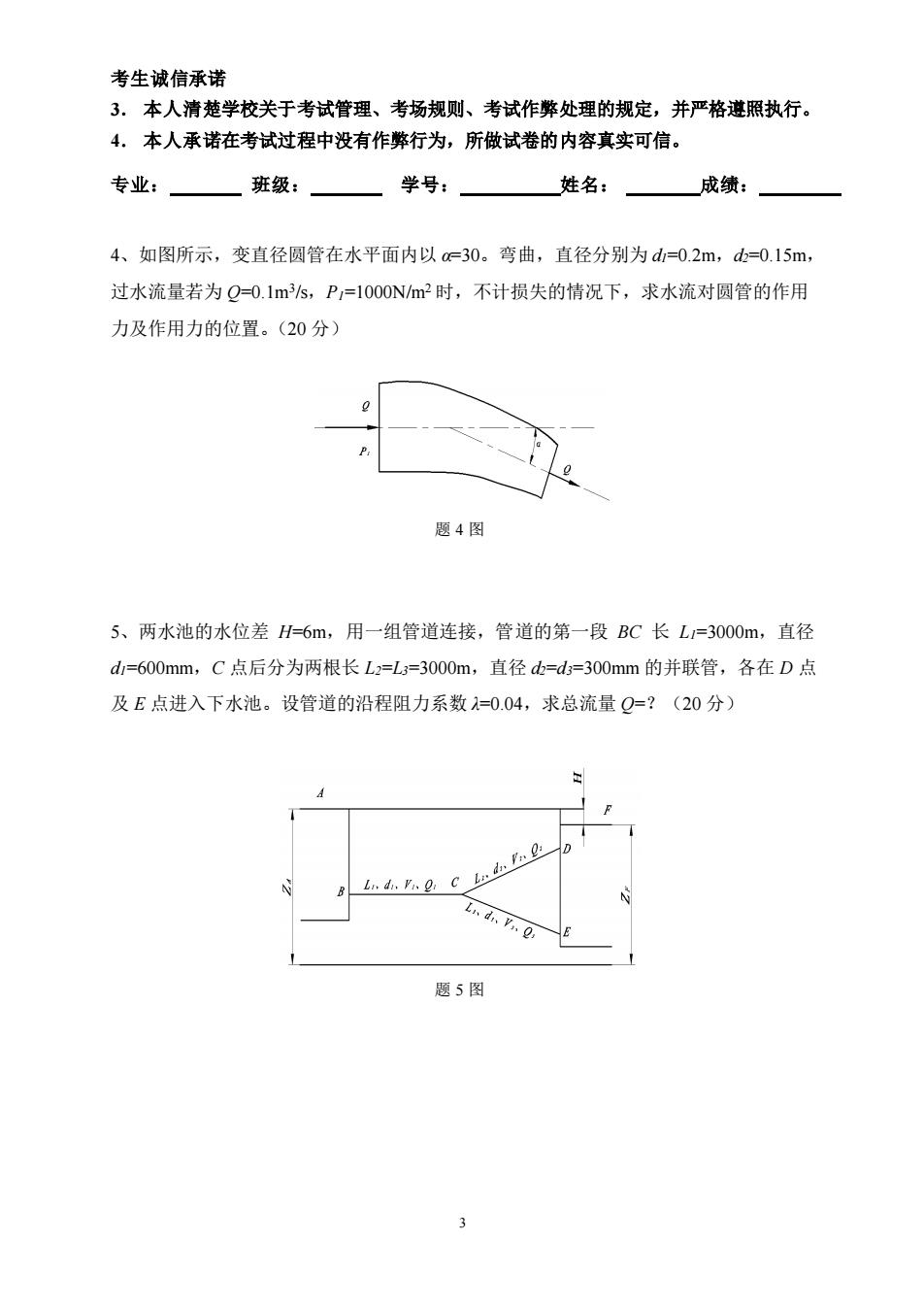

3 考生诚信承诺 3． 本人清楚学校关于考试管理、考场规则、考试作弊处理的规定，并严格遵照执行。 4． 本人承诺在考试过程中没有作弊行为，所做试卷的内容真实可信。 专业： 班级： 学号： 姓名： 成绩： 4、如图所示，变直径圆管在水平面内以 α=30。弯曲，直径分别为 d1=0.2m，d2=0.15m， 过水流量若为 Q=0.1m3 /s，P1=1000N/m2 时，不计损失的情况下，求水流对圆管的作用 力及作用力的位置。（20 分） 题 4 图 5、两水池的水位差 H=6m，用一组管道连接，管道的第一段 BC 长 L1=3000m，直径 d1=600mm，C 点后分为两根长 L2=L3=3000m，直径 d2=d3=300mm 的并联管，各在 D 点 及 E 点进入下水池。设管道的沿程阻力系数 λ=0.04，求总流量 Q=？（20 分） 题 5 图
