恒温技术及液体粘度的测定 主讲教师：李亚平 副教授 北京化工大学化学实验教学示范中
北京化工大学化学实验教学示范中心 主讲教师：李亚平 副教授

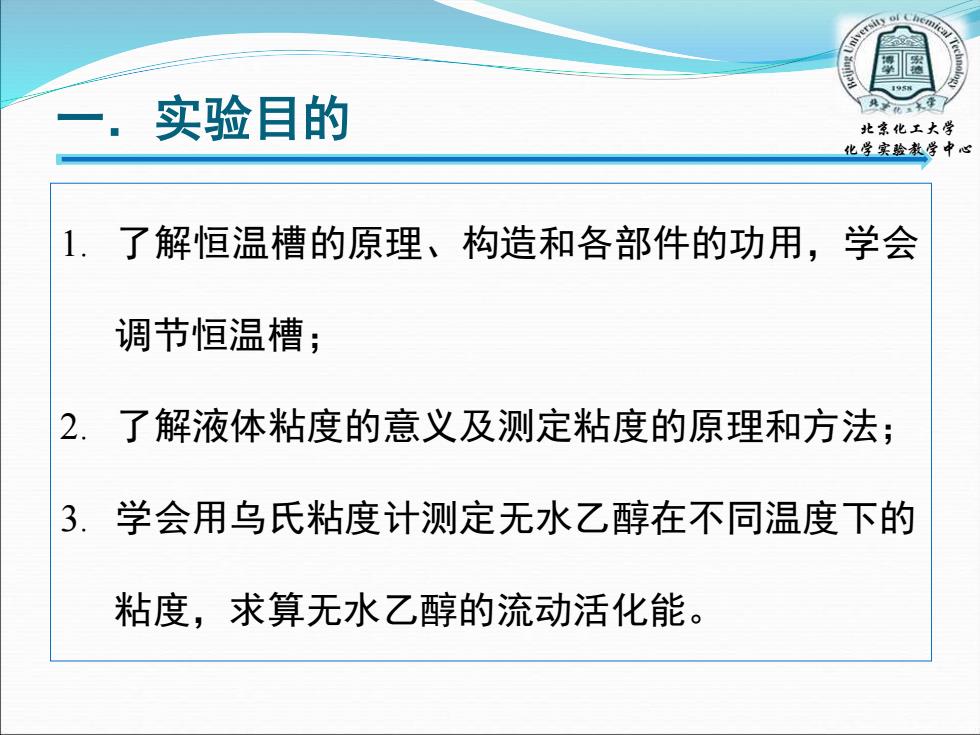

实验目的 北章化工大学 北学实验教学中心 1.了解恒温槽的原理、构造和各部件的功用，学会 调节恒温槽； 2.了解液体粘度的意义及测定粘度的原理和方法； 3.学会用乌氏粘度计测定无水乙醇在不同温度下的 粘度，求算无水乙醇的流动活化能
一．实验目的 1. 了解恒温槽的原理、构造和各部件的功用，学会 调节恒温槽； 2. 了解液体粘度的意义及测定粘度的原理和方法； 3. 学会用乌氏粘度计测定无水乙醇在不同温度下的 粘度，求算无水乙醇的流动活化能。 北京化工大学 化学实验教学中心
1号5 二 实验原理 北京化工大学 化学实验教学中心 1.恒温技术： -220Y 掌握恒温技术， 学会使用恒温槽，对 于物理化学实验有非 常重要的意义。 恒温槽由浴槽、 温度控制器、继电器、 加热器、搅拌器和温 图1恒温水浴装置示意图 1一浴槽；2一加热器；3—搅拌器；4一贝 度器等组成。 克曼温度计；5一温度计；6接触温度计； 7一弹簧片；8继电器
二．实验原理 1. 恒温技术： 掌握恒温技术， 学会使用恒温槽，对 于物理化学实验有非 常重要的意义。 恒温槽由浴槽、 温度控制器、继电器、 加热器、搅拌器和温 度器等组成。 图1 恒温水浴装置示意图 1—浴槽；2—加热器；3—搅拌器；4—贝 克曼温度计；5—温度计；6—接触温度计； 7—弹簧片；8—继电器 北京化工大学 化学实验教学中心
95网 实验原理 北京化工大学 化学实验教学中心 控温原理： 当浴槽温度小于 电源 设定温度时，温度控 加热器 制器通过继电器的作 用使加热器加热；当 继电器 温度 浴槽温度大于设定温 控制器 魔 度时，停止加热。因 此浴槽温度在一定的 图2控温简单原理线路示意图 微小范围内波动
二．实验原理 控温原理: 当浴槽温度小于 设定温度时，温度控 制器通过继电器的作 用使加热器加热；当 浴槽温度大于设定温 度时，停止加热。因 此浴槽温度在一定的 微小范围内波动。 图2 控温简单原理线路示意图 北京化工大学 化学实验教学中心

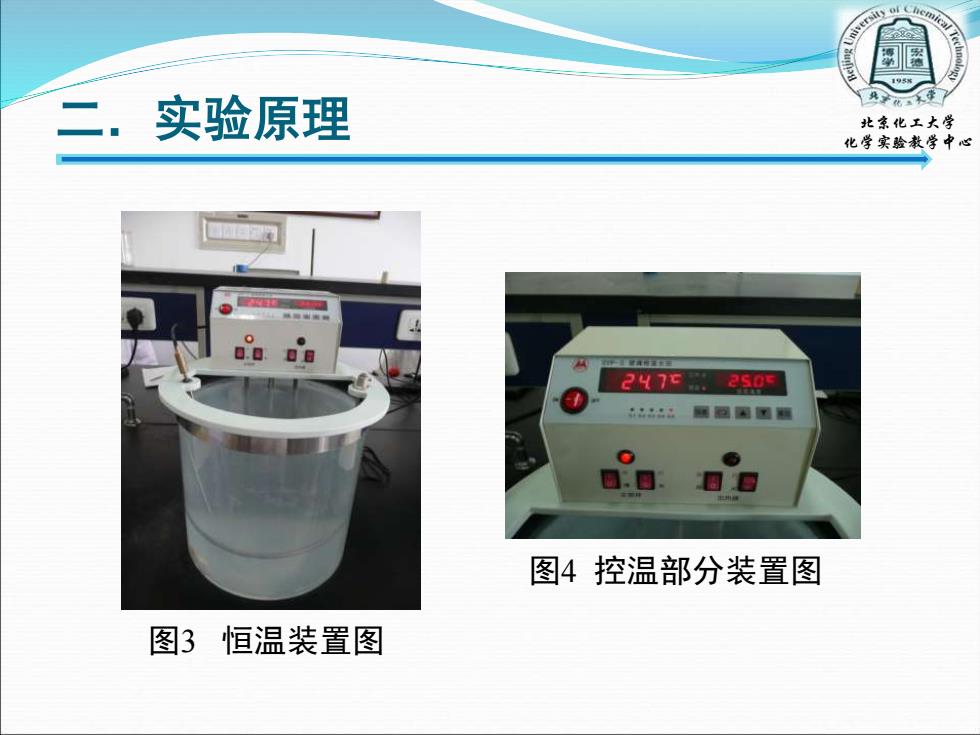

、19 二.实验原理 北京化工大学 化学实验教学中心 247c.es0 ::::国回圈图题 图4控温部分装置图 图3恒温装置图
二．实验原理 图3 恒温装置图 图4 控温部分装置图 北京化工大学 化学实验教学中心
