实验名称： 二组分体系气液平相图的绘利 主讲教师：张丽丹教授 北京化工大学化学实验教学示范中心
北京化工大学化学实验教学示范中心 实验名称： 二组分体系气液平衡相图的绘制 主讲教师：张丽丹 教授
一.实验目的 北条化工大学 化学实验教学中心 1.学习沸点仪的使用，采用沸点仪测定二组分系统气 液平衡时的沸点及气液两组分的组成。 2.了解和掌握折射仪的原理和使用方法。 3.根据实验数据绘制等压下二组分体系的气液平衡相 图，理解相图中点、线、面的意义，理解组分、相 和自由度的概念
一．实验目的 1．学习沸点仪的使用，采用沸点仪测定二组分系统气 液平衡时的沸点及气液两组分的组成。 2.了解和掌握折射仪的原理和使用方法。 3. 根据实验数据绘制等压下二组分体系的气液平衡相 图，理解相图中点、线、面的意义，理解组分、相 和自由度的概念。 北京化工大学 化学实验教学中心
二，实验原理 北京化工大学 化学实验教学中心 二组分系统气液平衡相图的Tx如下： p一定 p一定 p一定 g TA g 气相线 X 气相线 气相线 g 液相线 液相线 液相线 A 都 B XB→ B 级 B 图1理想液态混合物 图2对拉乌尔定律产生正偏差图3对拉鸟尔定律产生负偏差
二．实验原理 二组分系统气液平衡相图的T~x如下： 图1 理想液态混合物 图2 对拉乌尔定律产生正偏差 图3 对拉乌尔定律产生负偏差 北京化工大学 化学实验教学中心
二.实验原理 北京化工大学 化学实验教学中心 二组分系统气液平衡相图的T~x如下： p一定 p一定 气相线 液 T3* 液 气·液 液相线 液 液 短→ ⊙ A 超 B 图4对拉乌尔定律产生最大正偏差 图5对拉乌尔定律产生最大负偏差 本实验采用沸点仪绘制的图4类型的相图
二．实验原理 二组分系统气液平衡相图的T~x如下： 图4 对拉乌尔定律产生最大正偏差 图5 对拉乌尔定律产生最大负偏差 本实验采用沸点仪绘制的图4类型的相图 北京化工大学 化学实验教学中心

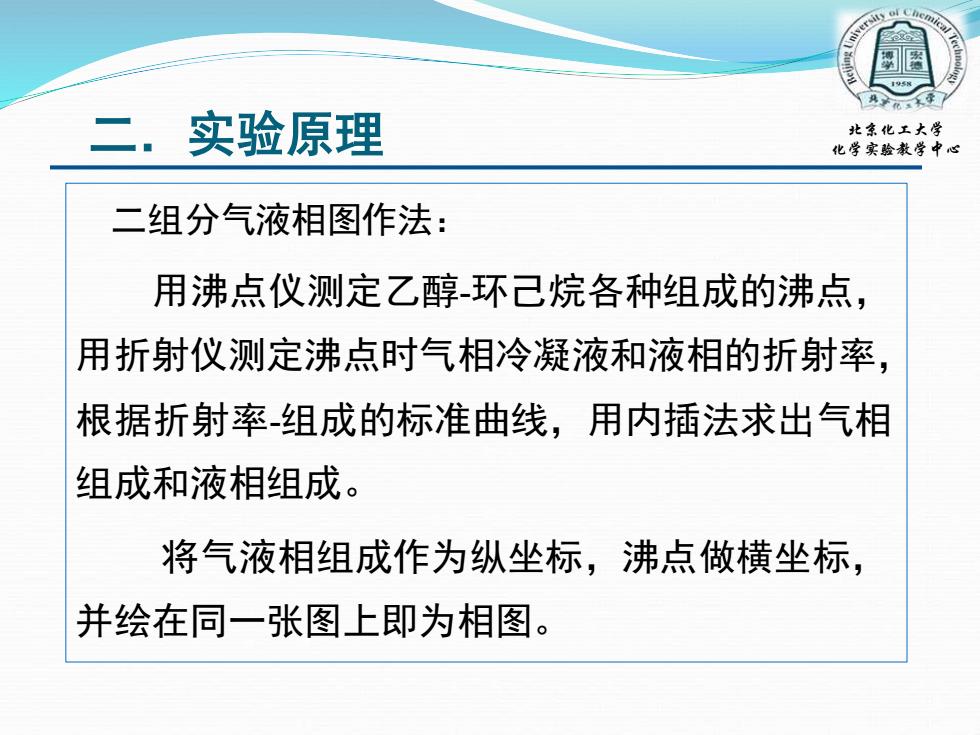

二，实验原理 北条化工大学 化学实验教学中心 二组分气液相图作法： 用沸点仪测定乙醇环己烷各种组成的沸点， 用折射仪测定沸点时气相冷凝液和液相的折射率， 根据折射率组成的标准曲线，用内插法求出气相 组成和液相组成。 将气液相组成作为纵坐标，沸点做横坐标， 并绘在同一张图上即为相图
二．实验原理 二组分气液相图作法： 用沸点仪测定乙醇-环己烷各种组成的沸点， 用折射仪测定沸点时气相冷凝液和液相的折射率， 根据折射率-组成的标准曲线，用内插法求出气相 组成和液相组成。 将气液相组成作为纵坐标，沸点做横坐标， 并绘在同一张图上即为相图。 北京化工大学 化学实验教学中心
