原始要求 线制变送器 As 调节器 24V 2502 U cml 4-20mADC 24V供电，调节 4-20mA信 两线制变送器定义： 器和两线制变送 号和24V供 器都接24V上 信号线和电源线公用 电用同样的 2根导线 2根导线的变送器
11 Rcm1 Ucm1 U i 250Ω Ii 4-20mADC ＋ － 二线制变送器 24V Us A5 调节器 24V供电，调节 器和两线制变送 器都接24V上 4-20mA信 号和24V供 电用同样的 2根导线 原始要求 两线制变送器定义： 信号线和电源线公用 2根导线的变送器
产生问题 ●4~20mA流经负载电阻2502产生了U: 0U=4~20mAX2502=15V 。4~20mA流经导线电阻Rem1产生了U cm1 Ucm1=4~20mAX Rcm1=0~1V ●设定Us=15V ●调节器的输入信号=U1+U cm1 引入一个误差信号Ucm1, 是不允许的。 2

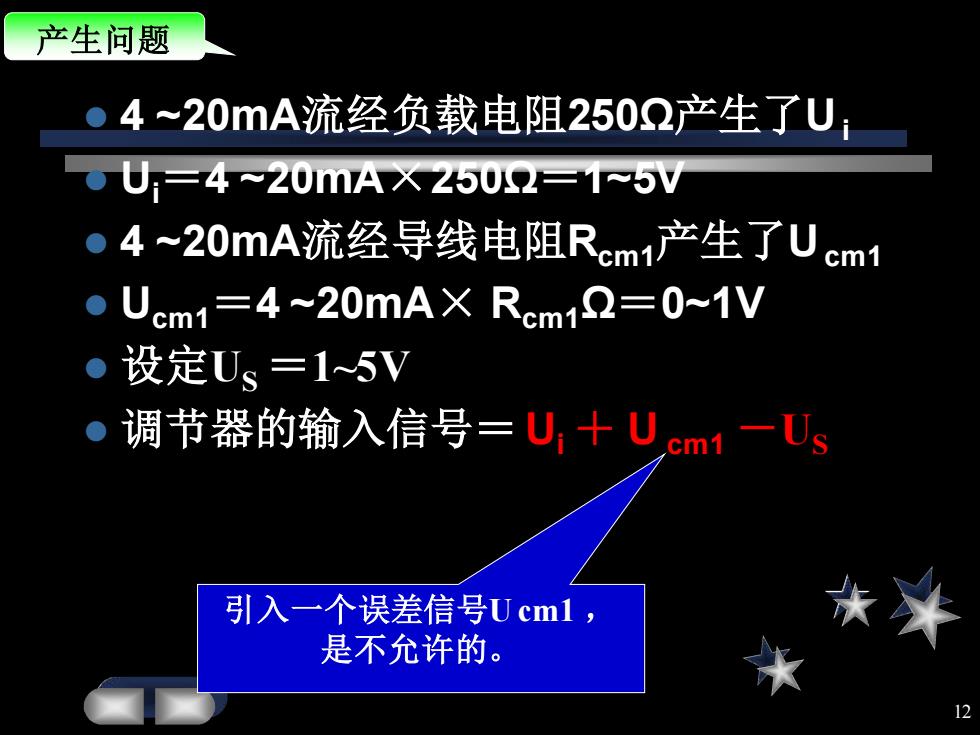

12 ⚫ 4 ~20mA流经负载电阻250Ω产生了Ui ⚫ Ui＝4 ~20mA×250Ω＝1~5V ⚫ 4 ~20mA流经导线电阻Rcm1产生了Ucm1 ⚫ Ucm1＝4 ~20mA× Rcm1Ω＝0~1V ⚫ 设定US ＝1~5V ⚫ 调节器的输入信号＝Ui ＋ U cm1 －US 引入一个误差信号U cm1 ， 是不允许的。 产生问题
注意 m1作用在IC的两 U 把Ucm1由差模信号 个输入端之间，是 转换成共模信号， 个差模信号，理想 利用理想C对共模 IC对差模信号有放 信号的抑制作用消 大作用，对共模信 除Ucm1的影响。 号有抑制作用。 13
13 ⚫ Ucm1作用在IC的两 个输入端之间，是 个差模信号，理想 IC对差模信号有放 大作用，对共模信 号有抑制作用。 把Ucm1由差模信号 转换成共模信号， 利用理想IC对共模 信号的抑制作用消 除Ucm1的影响
改进办法 把原始要求改成了差动 输入的形式 差模输入阻抗 →00 R.cml 小相等、方向相同 Ucm是个共模 cm 式作用C两个输 信号，不会被 对地之间的信号 cm2 放大。 作用IC两个输入端之 U,-Us是个差模 间的信号 信号，就被放
14 Ucm2 Rcm2 Ucm1 Rcm1 大小相等、方向相同 的形式作用IC两个输 入端对地之间的信号 ＋ 差模输入阻抗 →∞ A5 ε － R33 U i Us R34 R32 R35 Ucm1是个共模 信号，不会被 放大。 作用IC两个输入端之 间的信号 Ui - Us是个差模 信号，就被放 大。 把原始要求改成了差动 输入的形式 改进办法
● 3、为何是电平移动？ ■O 采用基准电压不相等的方式一 实现的方法 满足共模的要求
15 ⚫ 3、为何是电平移动? ⚫ ——满足共模输入电压范围的要求。 采用基准电压不相等的方式 满足共模的要求 实现的方法
