GDS-820/840数字存储示波器使用手册 触发控制 (1) © TRIGGE (2 四○ (1) 电源开关 (2)选择触发类型，触发源和触发模式 (3)调节触发位准 其它控制 (2) 3 (5) cr]Measure】 VARIABLE Help Run/Stop Erase (6)(7)(8)(9) (10)(11)(12)(13)(14) (1)选择采集模式 (2) 控制显示模式 (3) 选择使用功能 (4) 设置为编程模式 (5) 设置游标类型 (6)VARIABLE旋钮，多功能控制旋钮 (7)15种自动测量通路 (8)AUTOSET按钮，自动调节信号轨迹的设定值 (9)打印输出LCD显示的硬拷贝 11
GDS-820/840 数字存储示波器使用手册 11 触发控制 （1） 电源开关 （2） 选择触发类型，触发源和触发模式 （3） 调节触发位准 其它控制 （1） 选择采集模式 （2） 控制显示模式 （3） 选择使用功能 （4） 设置为编程模式 （5） 设置游标类型 （6） VARIABLE 旋钮，多功能控制旋钮 （7） 15 种自动测量通路 （8） AUTOSET 按钮，自动调节信号轨迹的设定值 （9） 打印输出 LCD 显示的硬拷贝

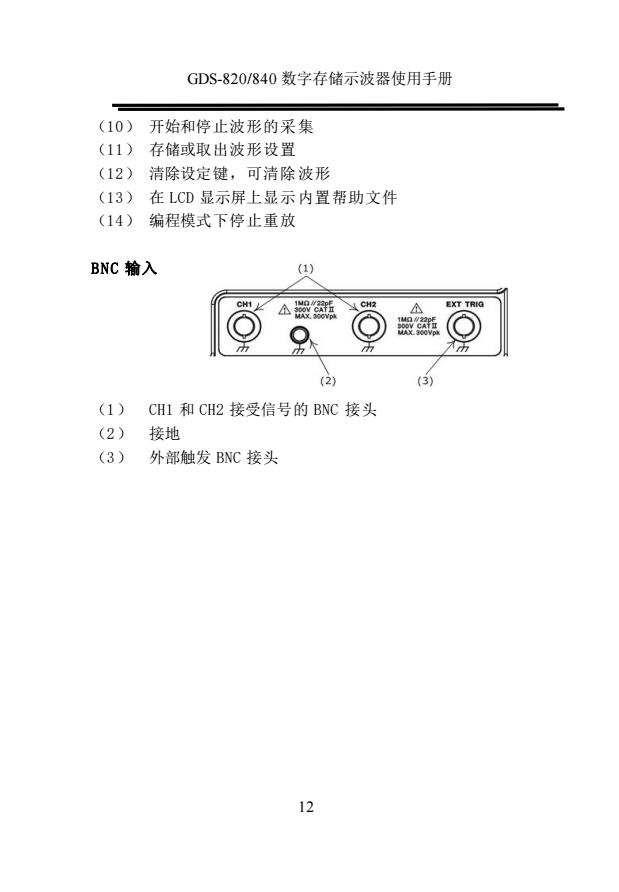

GDS-820/840数字存储示波器使用手册 (10)开始和停止波形的采集 (11) 存储或取出波形设置 (12)清除设定键，可清除波形 (13)在LCD显示屏上显示内置帮助文件 (14)编程模式下停止重放 BNC输入 (1) O (2) (3) (1)CH1和CH2接受信号的BNC接头 (2)接地 (3)外部触发BNC接头 12
GDS-820/840 数字存储示波器使用手册 12 （10） 开始和停止波形的采集 （11） 存储或取出波形设置 （12） 清除设定键，可清除波形 （13） 在 LCD 显示屏上显示内置帮助文件 （14） 编程模式下停止重放 BNC 输入 （1） CH1 和 CH2 接受信号的 BNC 接头 （2） 接地 （3） 外部触发 BNC 接头

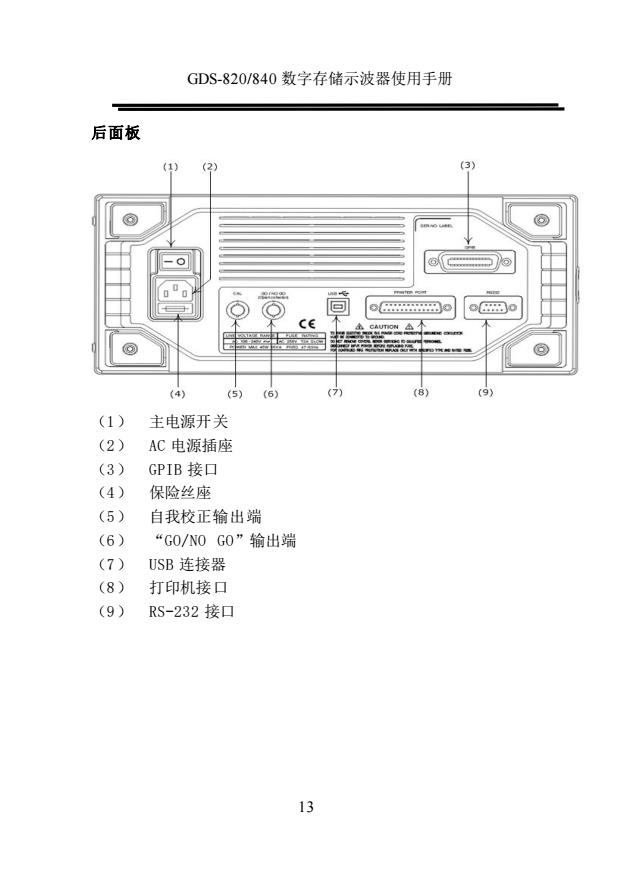

GDS-820/840数字存储示波器使用手册 后面板 (2) 3 CE (5) (1)主电源开关 (2) AC电源插座 (3) GPIB接口 (4) 保险丝座 (5) 自我校正输出端 (6) “G0/N0G0”输出端 (7) USB连接器 (8)打印机接口 (9)RS-232接▣ 13
GDS-820/840 数字存储示波器使用手册 13 后面板 （1） 主电源开关 （2） AC 电源插座 （3） GPIB 接口 （4） 保险丝座 （5） 自我校正输出端 （6） “GO/NO GO”输出端 （7） USB 连接器 （8） 打印机接口 （9） RS-232 接口

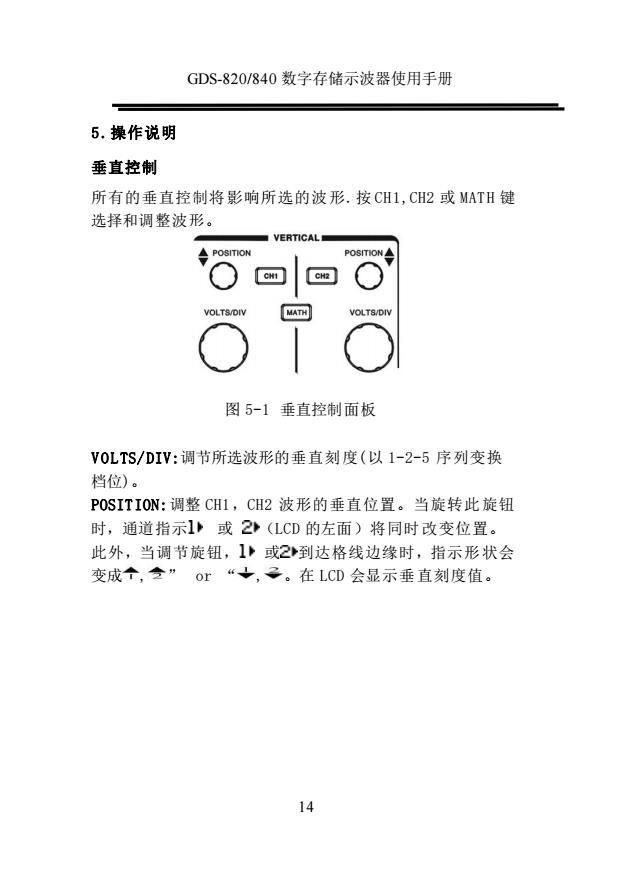

GDS-820/840数字存储示波器使用手册 5.操作说明 垂直控制 所有的垂直控制将影响所选的波形.按CH1,CH2或MATH键 选择和调整波形。 ■VERTICAL ◆POSITION POSITION◆ OLTS/DIV MATH 图5-1垂直控制面板 V0LTS/DIV:调节所选波形的垂直刻度（以1-2-5序列变换 档位)。 POSITION:调整CH1,CH2波形的垂直位置。当旋转此旋钮 时，通道指示1或2(LCD的左面)将同时改变位置。 此外，当调节旋钮，1·或2到达格线边缘时，指示形状会 变成t,令”or“十，子。在LCD会显示垂直刻度值。 14
GDS-820/840 数字存储示波器使用手册 14 5 .操作说明 垂直控制 所有的垂直控制将影响所选的波形.按 CH 1,CH2 或 MAT H 键 选择和调整波形。 图 5-1 垂直控制面板 V O L TS/ DIV:调节所选波形的垂直刻度(以 1-2-5 序列变换 档位)。 POSIT ION:调整 CH1，CH2 波形的垂直位置。当旋转此旋钮 时，通道指示 或 （LCD 的左面）将同时改变位置。 此外，当调节旋钮， 或 到达格线边缘时，指示形状会 变成 , ” or “ , 。在 LCD 会显示垂直刻度值

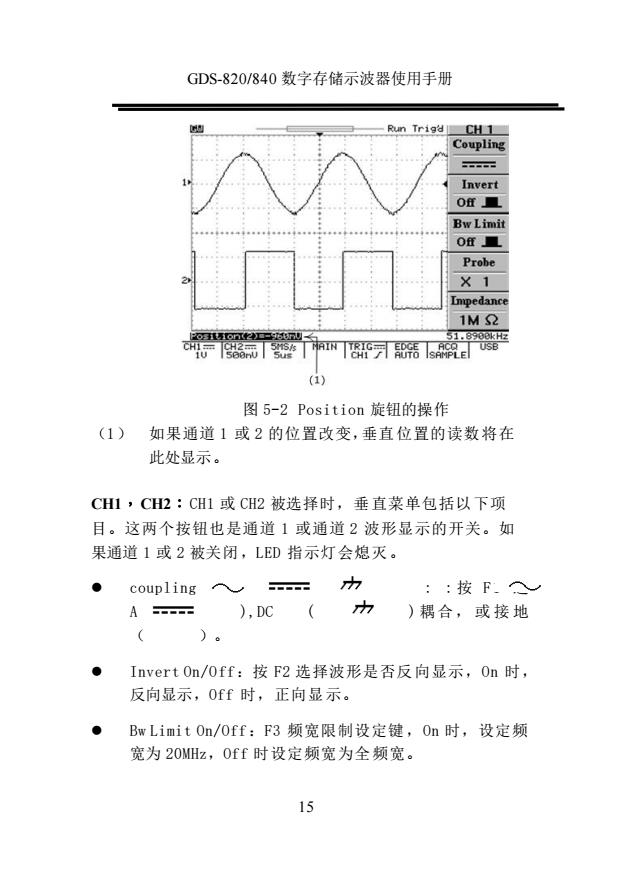

GDS-820/840数字存储示波器使用手册 Run Trigd CH 1 Coupling Invert 0■ 0f■ Probe 1M2 干干骗密 osition(2-c0n0 图5-2 Position旋钮的操作 (1)如果通道1或2的位置改变，垂直位置的读数将在 此处显示。 CH1,CH2:CH1或CH2被选择时，垂直菜单包括以下项 目。这两个按钮也是通道1或通道2波形显示的开关。如 果通道1或2被关闭，LED指示灯会熄灭。 ●coupling-=力 ::按F⌒ A三 ),DC(力 )耦合，或接地 ）。 ●Invert On,/0ff:按F2选择波形是否反向显示，On时， 反向显示，0ff时，正向显示。 ● Bw Limit On/Off:F3频宽限制设定键，On时，设定频 宽为20MHz,Off时设定频宽为全频宽。 15
GDS-820/840 数字存储示波器使用手册 15 图 5-2 Position 旋钮的操作 （1） 如果通道 1 或 2 的位置改变，垂直位置的读数将在 此处显示。 CH1，CH2：CH1 或 CH2 被选择时，垂直菜单包括以下项 目。这两个按钮也是通道 1 或通道 2 波形显示的开关。如 果通道 1 或 2 被关闭，LED 指示灯会熄灭。 ⚫ coupling : : 按 F 1 选 AC( ),DC ( ) 耦合， 或 接 地 （ ）。 ⚫ Invert On/O ff：按 F2 选择波形是否反向显示，On 时， 反向显示，Off 时，正向显示。 ⚫ Bw Limit On/Off：F3 频宽限制设定键，On 时，设定频 宽为 20MHz，Off 时设定频宽为全频宽
