GDS-820/840数字存储示波器使用手册 ● Probe1/10/100:按F4选择探棒衰减×1，×10，×100。 ●Impedance1M?:输入阻抗显示(GDS-820系列只有1M 2可选，GDS-840可选502或1M2)。 MATH:数学处理设定键，MATH功能被选择时，可用FI选 择CH1+CH2,CH1-CH2或FFT(快速傅立叶转换)。用FFT 功能可以将一个时域信号转换成频率构成。 ●CH1+CH2:通道1和通道2的波形相加 -Run Trig的■MATH Operation CHI+CH2 The sum of Position 0.32Dm wnit/div 罗罗引骑嚼 图5-3MATH功能操作 ●CH1-CH2:通道1和通道2的波形相减。 数学处理CH1+CH2/CH1-CH2的波形的位准可以用 VARIABLE旋钮来调整。数学处理位置指示M(LCD 左面)同时改变位置。 ● FFT:FFT详细操作如下 16

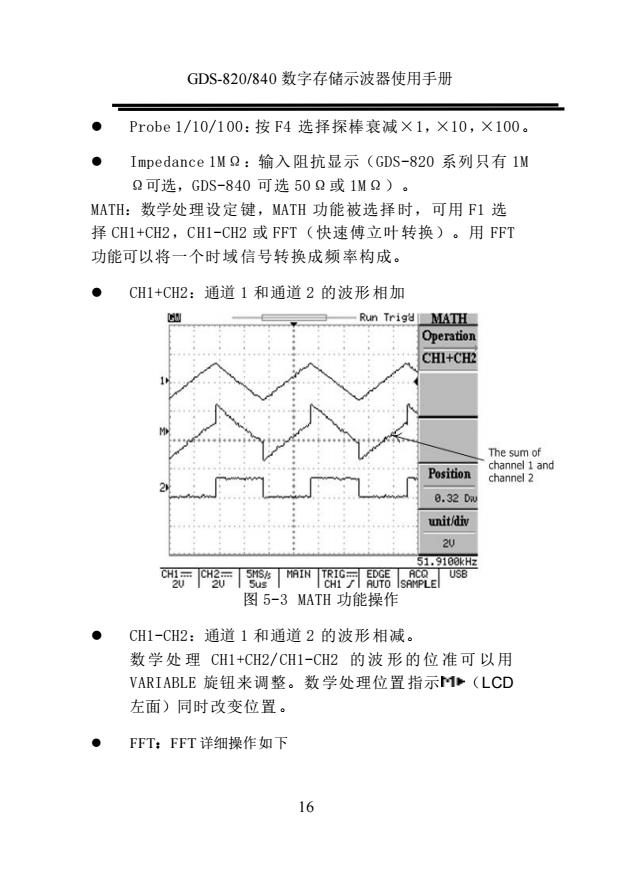

GDS-820/840 数字存储示波器使用手册 16 ⚫ Probe 1/10/1 00：按 F4 选择探棒衰减×1，×10，×100。 ⚫ Impedance 1MΩ：输入阻抗显示（GDS-820 系列只有 1M Ω可选，GDS-840 可选 50Ω或 1MΩ）。 MATH：数学处理设定键，MATH 功能被选择时，可用 F1 选 择 CH1+CH2，C H1-CH2 或 FFT（快速傅立叶转换）。用 FFT 功能可以将一个时域信号转换成频率构成。 ⚫ CH1+CH2：通道 1 和通道 2 的波形相加 图 5-3 MATH 功能操作 ⚫ CH1-CH2：通道 1 和通道 2 的波形相减。 数学处 理 CH1+CH2/CH1-CH2 的波 形的位 准可 以用 VARIABLE 旋钮来调整。数学处理位置指示 （LCD 左面）同时改变位置。 ⚫ FFT：FFT 详细操作如下
GDS-820/840数字存储示波器使用手册 FFT 操作：按MATH按钮，选择FFT功能。选择源通道和窗口 运算法则。再按一下MATH解除FFT频谱显示。 ●Source CH1/CH2:选择频谱分析的通道。 Window Rectangular/Blankman/Hanning/Flattop: Window Rectangular.转换到Rectangular窗口模式 Window Blankman:转换到Blankman窗口模式 Window Hanning:转换到Hanning窗口模式 Window Flattop:转换到Flattop窗口模式 ● Position:旋转VARIABLE旋钮改变显示屏上FFT位置 值。LCD左面的M数学处理位置指示总是指向约OdB, 这里OdB定义为1Vrms。 Unit/div20/10/5/2/1dB:按F5键来选择频谱的垂直 衰减。有20dB/div,10dB/div,5dB/div,2dB/div, 1dB/dive FFT频谱游标测量：FFT频谱的衰减量(dB)和频率(Hz) 可以用游标量测。按下CURSOR按钮，用F1选择Source MATH。 ● Source MATH:选择FFT频谱游标测量功能。 ● Time I T/TT/☐旋转 VARIABLE旋钮调节垂直游标。参考值显示在LCD上。 17

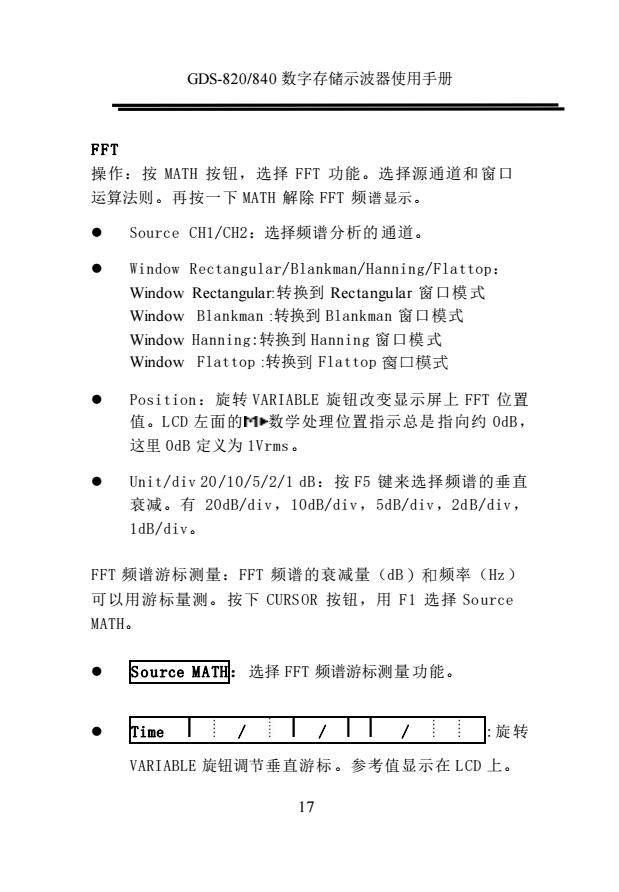

GDS-820/840 数字存储示波器使用手册 17 FFT 操作：按 MATH 按钮，选择 FFT 功能。选择源通道和窗口 运算法则。再按一下 MATH 解除 FFT 频谱显示。 ⚫ Source CH1/CH2：选择频谱分析的通道。 ⚫ Window Rectangular/Blankman/Hanning/Flattop： Window Rectangular:转换到 Rectangular 窗口模式 Window Blankman :转换到 Blankman 窗口模式 Window Hanning:转换到 Hanning 窗口模式 Window Flattop :转换到 Flattop 窗口模式 ⚫ Position：旋转 VARIABLE 旋钮改变显示屏上 FFT 位置 值。L CD 左面的 数学处理位置指示总是指向约 0dB， 这里 0dB 定义为 1Vrms。 ⚫ Unit/div 20 /10/5/2/1 dB：按 F5 键来选择频谱的垂直 衰减。有 20dB/div，10dB/div，5dB/div，2d B/div， 1dB/div。 FFT 频谱游标测量：FFT 频谱的衰减量（dB）和频率（Hz） 可以用游标量测。按下 CURS OR 按钮，用 F 1 选择 So urce MATH。 ⚫ S o u rce M A TH：选择 FFT 频谱游标测量功能。 ⚫ Time / / / :旋转 VARIABLE 旋钮调节垂直游标。参考值显示在 L CD 上
GDS-820/840数字存储示波器使用手册 f1:第一次游标的频率指示 2:第二次游标的频率指示 △：f1和f2值的差 Div:当前每格的频率值 详细介绍请参考第41页 Vertical / ·旋转VARIABLE旋钮调节水平游标。参考 值显示在LCD上。 M1:第一次游标的值 M2:第二次游标的值 △：M1和M2值的差 详细操作参考第41页 18

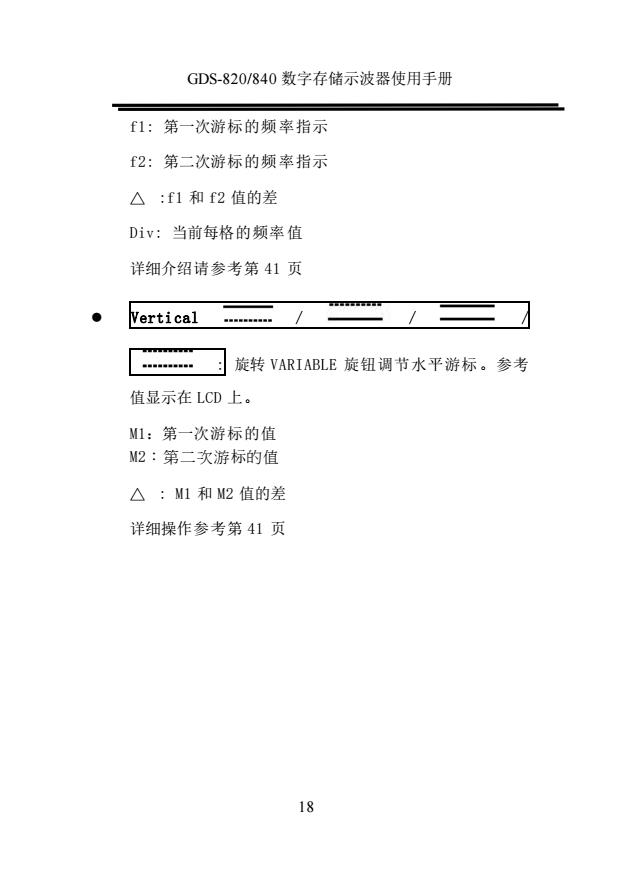

GDS-820/840 数字存储示波器使用手册 18 f1: 第一次游标的频率指示 f2: 第二次游标的频率指示 △ :f1 和 f2 值的差 Div: 当前每格的频率值 详细介绍请参考第 41 页 ⚫ Verti cal / / / : 旋转 VARIABLE 旋钮调节水平游标。参考 值显示在 LCD 上。 M1：第一次游标的值 M2：第二次游标的值 △ : M1 和 M2 值的差 详细操作参考第 41 页
GDS-820/840数字存储示波器使用手册 Source MATH Horizonta 1 Vertical 3 (4) htitEMuuL以 无TTT可%s税e金 图5-4FFT操作和游标测量 水平控制 选择水平控制菜单。 ■HORIZONTAL POSITION TIME/DIV 图5-5水平控制面板 TIME/DIV:TIME/DIV旋钮调节所选波形的水平刻度。 POSITION:水平移动定位钮，调整CH1,CH2波形的水平 19
GDS-820/840 数字存储示波器使用手册 19 图 5-4 FFT 操作和游标测量 水平控制 选择水平控制菜单。 图 5-5 水平控制面板 TIME/DIV：TIME/DIV 旋钮调节所选波形的水平刻度。 P O S ITI ON：水平移动定位钮，调整 CH1，CH2 波形的水平

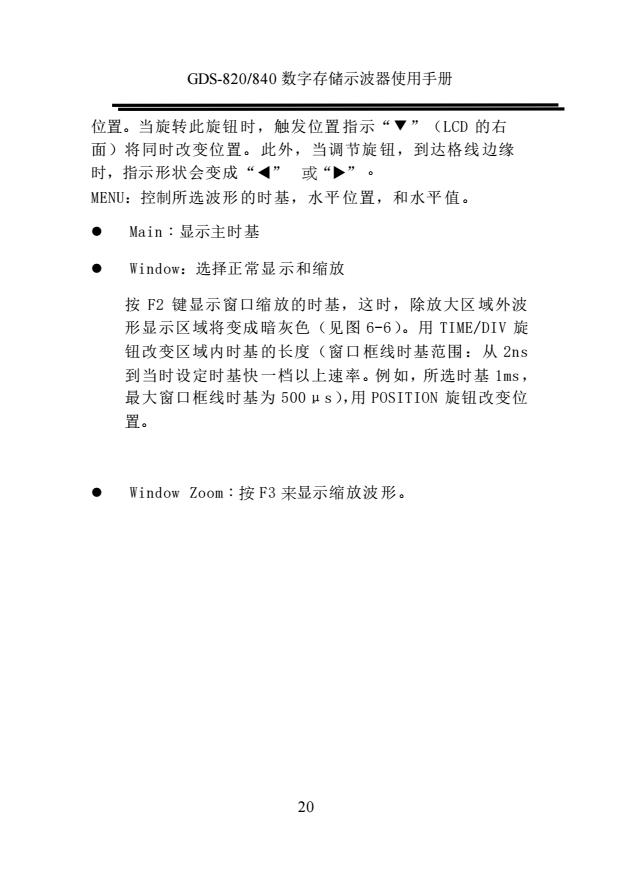

GDS-820/840数字存储示波器使用手册 位置。当旋转此旋钮时，触发位置指示“T”(LCD的右 面)将同时改变位置。此外，当调节旋钮，到达格线边缘 时，指示形状会变成“”或“●”。 MENU:控制所选波形的时基，水平位置，和水平值。 ●Main:显示主时基 ●Window:选择正常显示和缩放 按F2键显示窗口缩放的时基，这时，除放大区域外波 形显示区域将变成暗灰色（见图6-6）。用TIME/DIV旋 钮改变区域内时基的长度（窗口框线时基范围：从2s 到当时设定时基快一档以上速率。例如，所选时基1ms 最大窗口框线时基为500Hs),用P0 SITION旋钮改变位 置。 ●Window Zoom:按F3来显示缩放波形。 20
GDS-820/840 数字存储示波器使用手册 20 位置。当旋转此旋钮时，触发位置指示“▼”（LCD 的右 面）将同时改变位置。此外，当调节旋钮，到达格线边缘 时，指示形状会变成“” 或“”。 MENU：控制所选波形的时基，水平位置，和水平值。 ⚫ Main：显示主时基 ⚫ Window：选择正常显示和缩放 按 F2 键显示窗口缩放的时基，这时，除放大区域外波 形显示区域将变成暗灰色（见图 6-6）。用 TIME/DIV 旋 钮改变区域内时基的长度（窗口框线时基范围：从 2ns 到当时设定时基快一档以上速率。例如，所选时基 1ms， 最大窗口框线时基为 500μs），用 POSITION 旋钮改变位 置。 ⚫ Window Zoom：按 F3 来显示缩放波形
