GDS-820/840数字存储示波器使用手册 探棒校准 如要在示波器上显示一个没有失真的波形，探棒必须符合 每一个垂直放大器的输入阻抗。为了以上原因，一个内建 的校正产生器提供一个1kHz频率，具有很快上升时间和 很小过激的方波信号于LCD下方的输出端给探棒补偿用。 因为方波的信号是给探棒补偿用，所以频率的精确度和脉 冲的作用周期因子不是很重要。 输出端提供2Vpp±3%的方波给10：1的探棒。当Y偏向系 数设为50mV/div时，校正电压会对应到四格垂直方格(10： 1探棒)。 用户可依照图3-2来检查探棒是否正确校准，如果波形显 示过补偿或欠补偿，可使用调整工具来调整补偿。 不正确 正确 不正确 图3-2探棒补偿 6
GDS-820/840 数字存储示波器使用手册 6 探棒校准 如要在示波器上显示一个没有失真的波形，探棒必须符合 每一个垂直放大器的输入阻抗。为了以上原因，一个内建 的校正产生器提供一个 1k Hz 频率，具有很快上升时间和 很小过激的方波信号于 LCD 下方的输出端给探棒补偿用。 因为方波的信号是给探棒补偿用，所以频率的精确度和脉 冲的作用周期因子不是很重要。 输出端提供 2 Vpp±3%的方波给 10：1 的探棒。当 Y 偏向系 数设为 50mV/di v 时，校正电压会对应到四格垂直方格（1 0： 1 探棒）。 用户可依照图 3-2 来检查探棒是否正确校准，如果波形显 示过补偿或欠补偿，可使用调整工具来调整补偿。 不正确 正确 不正确 图 3-2 探棒补偿
GDS-820/840数字存储示波器使用手册 AUTOSET Autoset功能提供任何一个输入信号稳定的触发显示。使 用者可以连接一个信号至通道1或2的输入端，并按 Autoset钮。 表3-1 Autoset功能之默认值 控制功能 Autoset功能之默认值 采集模式 取样 采集停止后 只按RUN/STOP钮 显示模式 向量 显示格式 水平位置 在屏幕网格线之中间 水平刻度 取决于信号频率之高低 触发耦合 DC 触发准位 数据中心点为触发源 触发位置 中间 触发斜率 正缘 触发源 若CH1与CH2都有输入则采用较高 通道 触发种类 边缘触发 垂直频宽 Full 垂直耦合 DC或AC(取决于信号) 垂直位移 垂直刻度 取决于信号位准大小 7
GDS-820/840 数字存储示波器使用手册 7 A U T OSE T Autoset 功能提供任何一个输入信号稳定的触发显示。使 用者可以连接一个信号至通道 1 或 2 的输入端，并按 Autoset 钮。 表 3-1 Autoset 功能之默认值 控制功能 Autoset 功能之默认值 采集模式 取样 采集停止后 只按 RUN/STOP 钮 显示模式 向量 显示格式 YT 水平位置 在屏幕网格线之中间 水平刻度 取决于信号频率之高低 触发耦合 DC 触发准位 数据中心点为触发源 触发位置 中间 触发斜率 正缘 触发源 若 CH1 与 CH 2 都有输入则采用较高 通道 触发种类 边缘触发 垂直频宽 Full 垂直耦合 DC 或 AC（取决于信号） 垂直位移 0V 垂直刻度 取决于信号位准大小

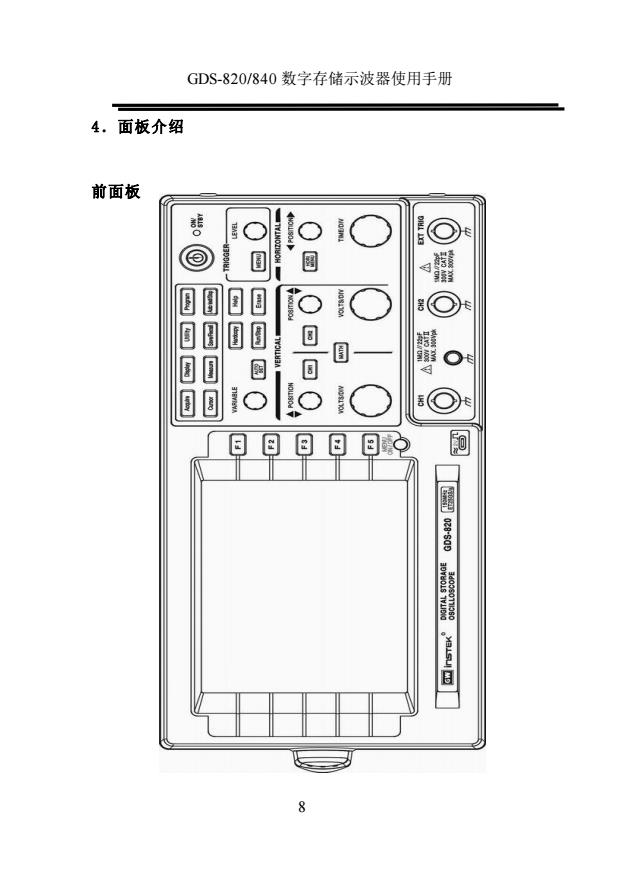

GDS-820/840数字存储示波器使用手册 4.面板介绍 前面板 ③ 回圓▣▣ ▣圓圓 ▣ 0回1o ○
GDS-820/840 数字存储示波器使用手册 8 4．面板介绍 前面板
GDS-820/840数字存储示波器使用手册 显示区域 (2) CH >X1 [mmpedance 8) 1M2 (9 (1) 波形记录指示条 (2) 触发位置(T)指示 (3) 显示波形的记录片段 (4)Run/Stop指示 (5) 触发状态 (6) 触发准位指示 (7) 通道位置指示 (8) 延迟触发指示 (9)CHI1和CH2的状态显示 (10)取样速率读出 (11) 水平状态读出 (12)触发源和状态读出 (13)触发类型和模式读出 (14)采集状态 (15)界面类型指示 (16)触发计频器 9
GDS-820/840 数字存储示波器使用手册 9 显示区域 （1） 波形记录指示条 （2） 触发位置（T）指示 （3） 显示波形的记录片段 （4） Run/Stop 指示 （5） 触发状态 （6） 触发准位指示 （7） 通道位置指示 （8） 延迟触发指示 （9） CHI1 和 CH2 的状态显示 （10） 取样速率读出 （11） 水平状态读出 （12） 触发源和状态读出 （13） 触发类型和模式读出 （14） 采集状态 （15） 界面类型指示 （16） 触发计频器
GDS-820/840数字存储示波器使用手册 垂直控制 (1) VERTICAL ◆PON POSITION∠ (2 (3) MATH (4) (1)CH1,CH2的POSITION旋钮，调节波形的垂直位置 (2)CH1,CH2的菜单按钮。显示垂直波形功能和波形 显示开关 (3)MATH功能按钮，选择不同的数学处理功能 (4)VOLTS/DIV旋钮，调节波形的垂直刻度 水平控制 ■HORIZONTAL POSITION (1)→88 42) TIME/DIY (3 (1)HORI MENU选择水平功能的菜单 (2)水平的POSITION旋钮，调整波形的水平位置 (3)TIME/DIV旋钮，调整波形的水平刻度 10
GDS-820/840 数字存储示波器使用手册 10 垂直控制 (1) CH1,CH2 的 POSITION 旋钮，调节波形的垂直位置 (2) CH1,CH2 的菜单按钮。显示垂直波形功能和波形 显示开关 (3) MATH 功能按钮，选择不同的数学处理功能 (4) VOLTS/DIV 旋钮，调节波形的垂直刻度 水平控制 （1） HORI MENU 选择水平功能的菜单 （2） 水平的 POSITION 旋钮，调整波形的水平位置 （3） TIME/DIV 旋钮，调整波形的水平刻度
