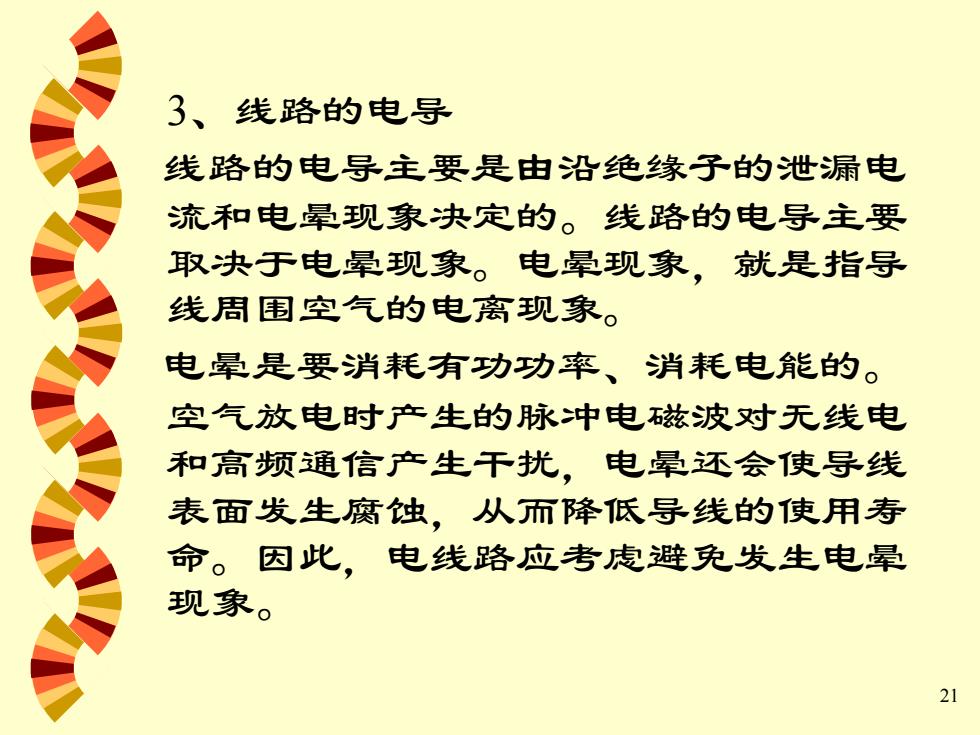

3、 线路的电导 线路的电导主要是由沿绝缘子的泄漏电 流和电晕现象决定的。线路的电导主要 取决于电晕现象。电晕现象， 就是指导 线周围空气的电离现象。 电晕是要消耗有功功率、消耗电能的。 空气放电时产生的脉冲电滋波对无线电 和高频通信产生干扰，电晕还会使导线 表面发生腐蚀，从而降低导线的使用寿 命。因此，电线路应考虑避免发生电晕 现象。 21
21 3、线路的电导 线路的电导主要是由沿绝缘子的泄漏电 流和电晕现象决定的。线路的电导主要 取决于电晕现象。电晕现象，就是指导 线周围空气的电离现象。 电晕是要消耗有功功率、消耗电能的。 空气放电时产生的脉冲电磁波对无线电 和高频通信产生干扰，电晕还会使导线 表面发生腐蚀，从而降低导线的使用寿 命。因此，电线路应考虑避免发生电晕 现象

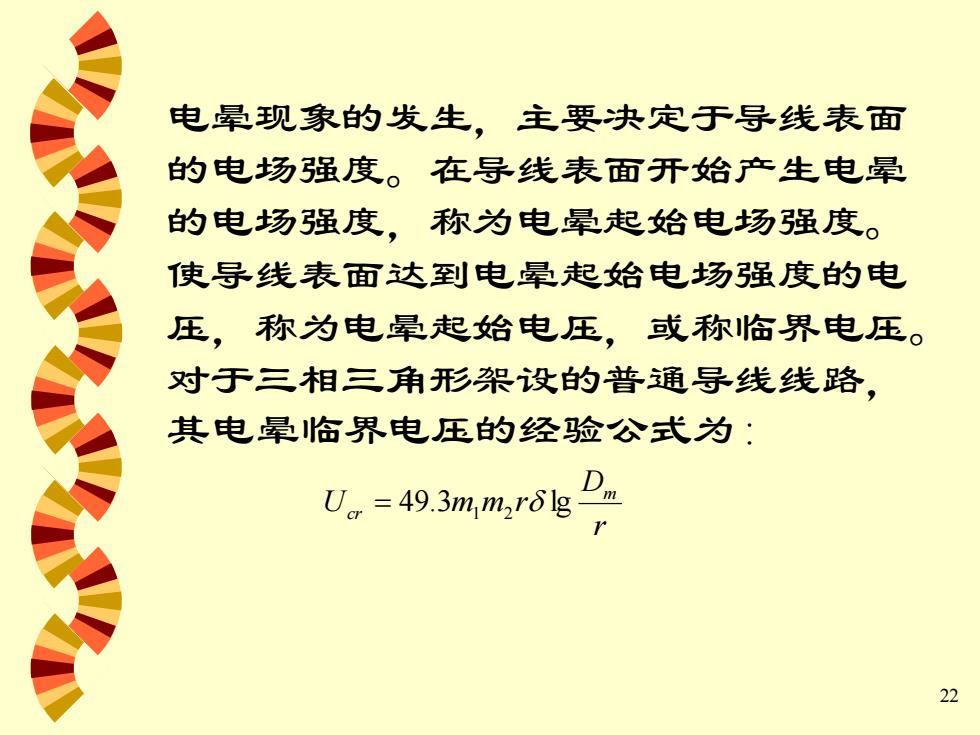

电晕现象的发生，主要决定于导线表面 的电场强度。在导线表面开始产生电晕 的电场强度，称为电晕起始电场强度。 使导线表面达到电晕起始电场强度的电 压，称为电晕起始电压，或称临界电压。 对于三相三角形架设的普通导线线路， 其电晕临界电压的经验公式为： D U。=49.3m,m,rδlg 22
22 电晕现象的发生，主要决定于导线表面 的电场强度。在导线表面开始产生电晕 的电场强度，称为电晕起始电场强度。 使导线表面达到电晕起始电场强度的电 压，称为电晕起始电压，或称临界电压。 对于三相三角形架设的普通导线线路， 其电晕临界电压的经验公式为 : r D U m m r m cr = 49.3 1 2 lg
采用分裂导线时，由于导线的分裂，减 少了电场强度，电晕临界相电压也改为： U。=49.3m1n2 rofd lg 电晕损耗在临界电压时开始出现，而且 工作电压超过临界电压越多，电晕损耗 就越大。总的功率损耗为△Pg,从而可 确定线路的电导： AP 81= ×10-3 U2 23
23 采用分裂导线时，由于导线的分裂，减 少了电场强度，电晕临界相电压也改为： eq m cr nd r D U = 49.3m1 m2 rf lg 电晕损耗在临界电压时开始出现，而且 工作电压超过临界电压越多，电晕损耗 就越大。总的功率损耗为△Pg，从而可 确定线路的电导： 3 1 2 10− = U P g g
4、 线路的电纳 三相线路对称排列或虽不对称排列但经 整循环换位时，每相导线单位长度的电 容由电工原理已知，可按下式计算： 0.0241 C ×10-6 g 采用分裂导线的线路仍可按上式计算其 电纳，只是这时导线的半径应以等效半 径替代。 24
24 4、线路的电纳 三相线路对称排列或虽不对称排列但经 整循环换位时，每相导线单位长度的电 容由电工原理已知，可按下式计算： 6 1 10 lg 0.0241 − = r D C m 采用分裂导线的线路仍可按上式计算其 电纳，只是这时导线的半径应以等效半 径替代

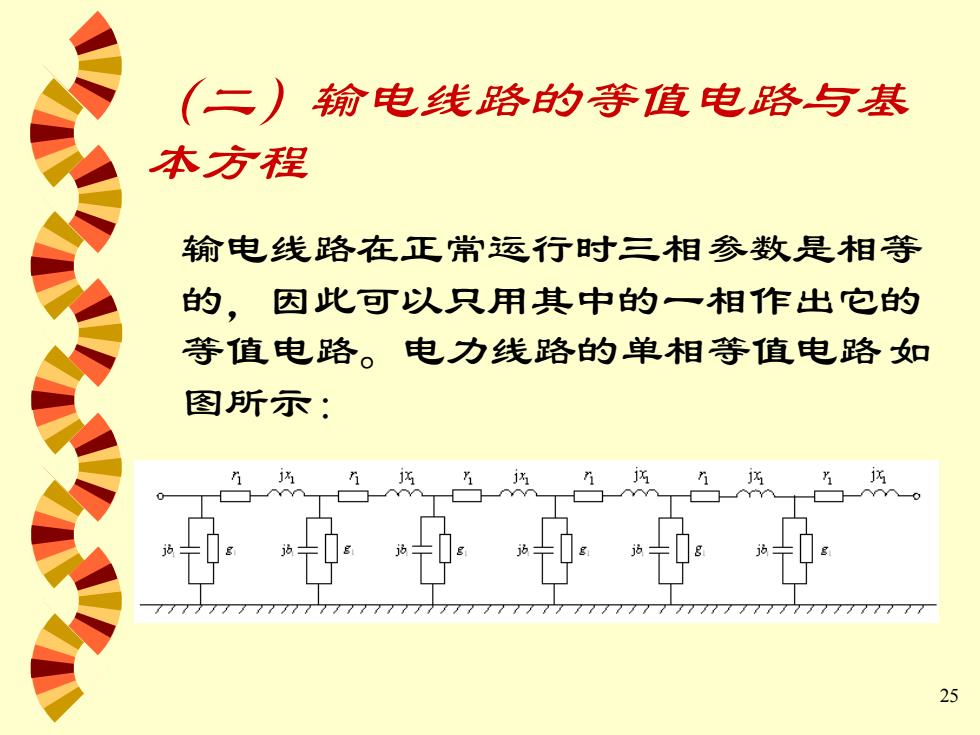

输电线路的等值电路与基 本方程 输电线路在正常运行时三相参数是相等 的，因此可以只用其中的一相作出它的 等值电路。电力线路的单相等值电路如 图所示： 25
25 （二）输电线路的等值电路与基 本方程 输电线路在正常运行时三相参数是相等 的，因此可以只用其中的一相作出它的 等值电路。电力线路的单相等值电路如 图所示：
