电力线路的参数和等值电路 (一) 电力线路的参数 电力线路的电气参数包括导线的电阻、 电导，以及由交变电兹场而引起的电感 和电容四个参数。线路的电感以电抗的 形式计算，而线路的电容则以电纳的形 式计算。电力线路是均匀分布参数的电 路，也就是说，它的电阻、电抗、电导 和电纳都是沿线路长度均勻分布的。 16

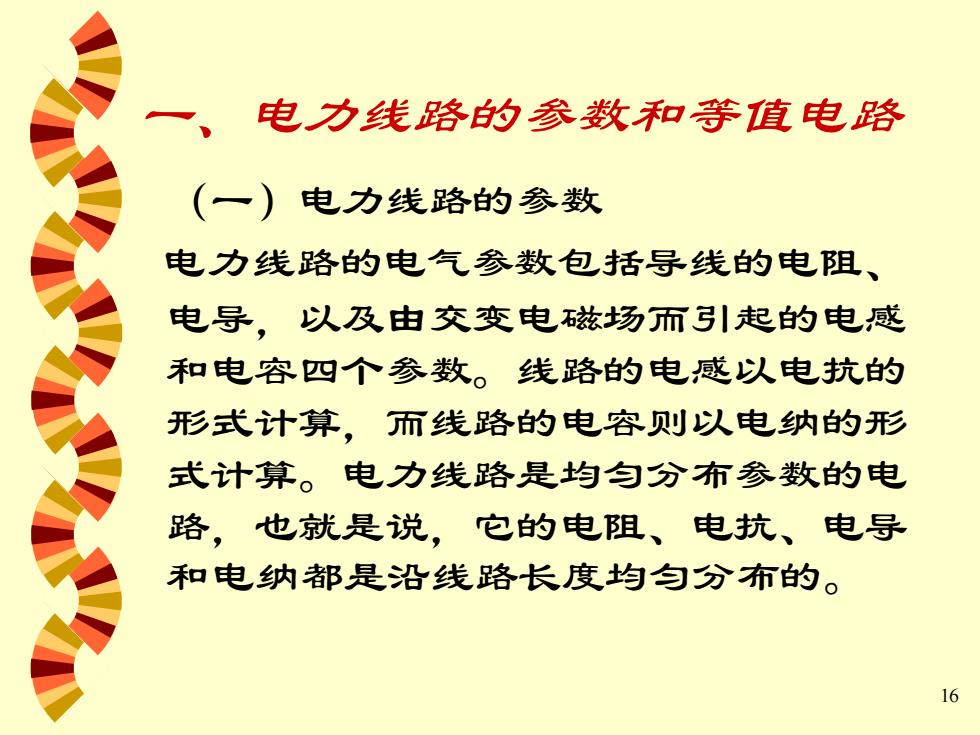

16 一、电力线路的参数和等值电路 （一）电力线路的参数 电力线路的电气参数包括导线的电阻、 电导，以及由交变电磁场而引起的电感 和电容四个参数。线路的电感以电抗的 形式计算，而线路的电容则以电纳的形 式计算。电力线路是均匀分布参数的电 路，也就是说，它的电阻、电抗、电导 和电纳都是沿线路长度均匀分布的
1、 线路的电阻 当电流通过导体时所受到的阻力，称为 该导体的电阻。直流电路中导体的电阻 可按下式计算： R S 在交流电路中，上式仍然适用，但由于 集肤效应和近距作用的影响，交流电阻 与直流电阻不同。 17
17 1、线路的电阻 当电流通过导体时所受到的阻力，称为 该导体的电阻。直流电路中导体的电阻 可按下式计算： l S R = 在交流电路中，上式仍然适用，但由于 集肤效应和近距作用的影响，交流电阻 与直流电阻不同
2、 线路的电抗 三相导线对称排列或虽不对称排列但经 循环换位时，每相导线单位长度的电抗 由电工原理已知，可按下式计算： =2f46g2）10 如将f=50,u,=1代入上式得 x,=0.1445lg m+0.0157 18

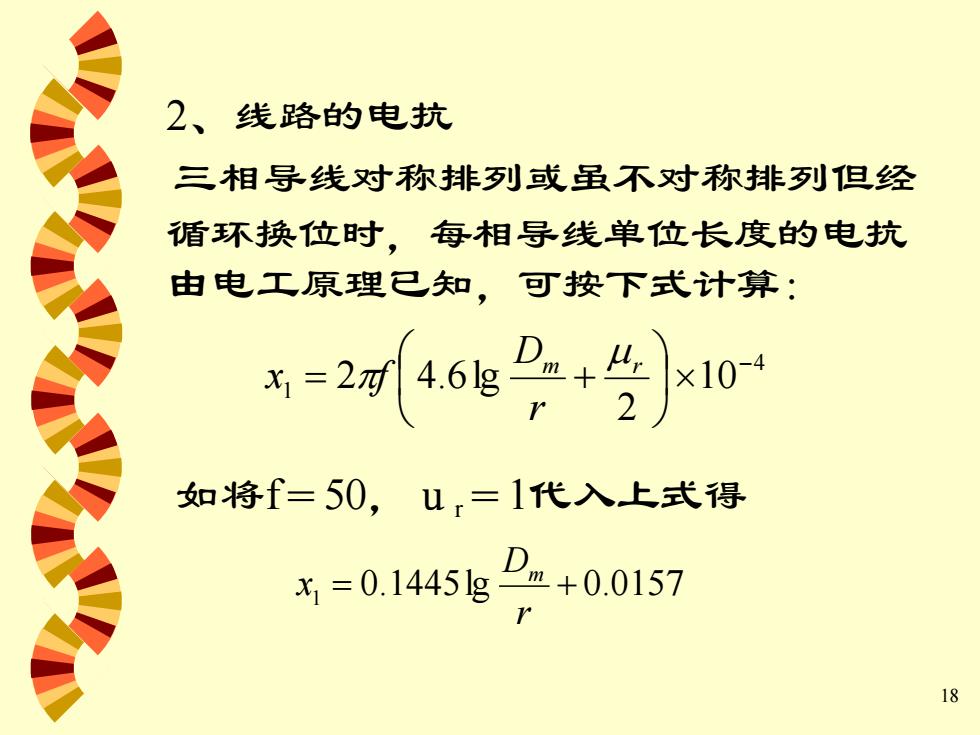

18 2、线路的电抗 三相导线对称排列或虽不对称排列但经 循环换位时，每相导线单位长度的电抗 由电工原理已知，可按下式计算： 4 1 10 2 2 4.6lg − = + m r r D x f 如将f＝50，ｕr ＝1代入上式得 0.1445lg 0.0157 1 = + r D x m
对于分裂导线线路的电抗，应按如下考 虑：分裂导线的采用，改变了导线周围 的磁场分布，等效地增大了导线半径， 从而减小了每相导线的电抗。 若将每相导线分裂成根，则决定每相导 线电抗的将不是每根导线的半径「，而是 等效半径Ieg0 如图所示： =2 19

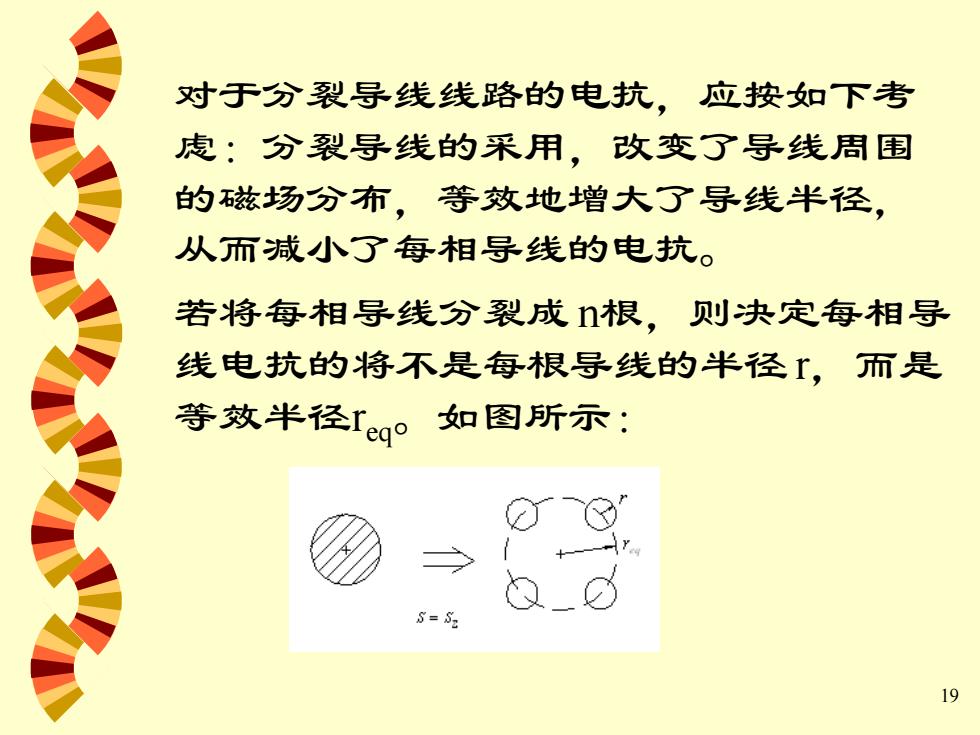

19 对于分裂导线线路的电抗，应按如下考 虑：分裂导线的采用，改变了导线周围 的磁场分布，等效地增大了导线半径， 从而减小了每相导线的电抗。 若将每相导线分裂成 n根，则决定每相导 线电抗的将不是每根导线的半径r，而是 等效半径req。如图所示：
于是每相具有根分裂导线的单位电抗为： 0.0157 x1=0.1445g n 采用分裂导线时，分裂导线的根数愈多 电抗下降的也愈多，但分裂导线根数超 过A根时，电抗的下降并不明显。 20

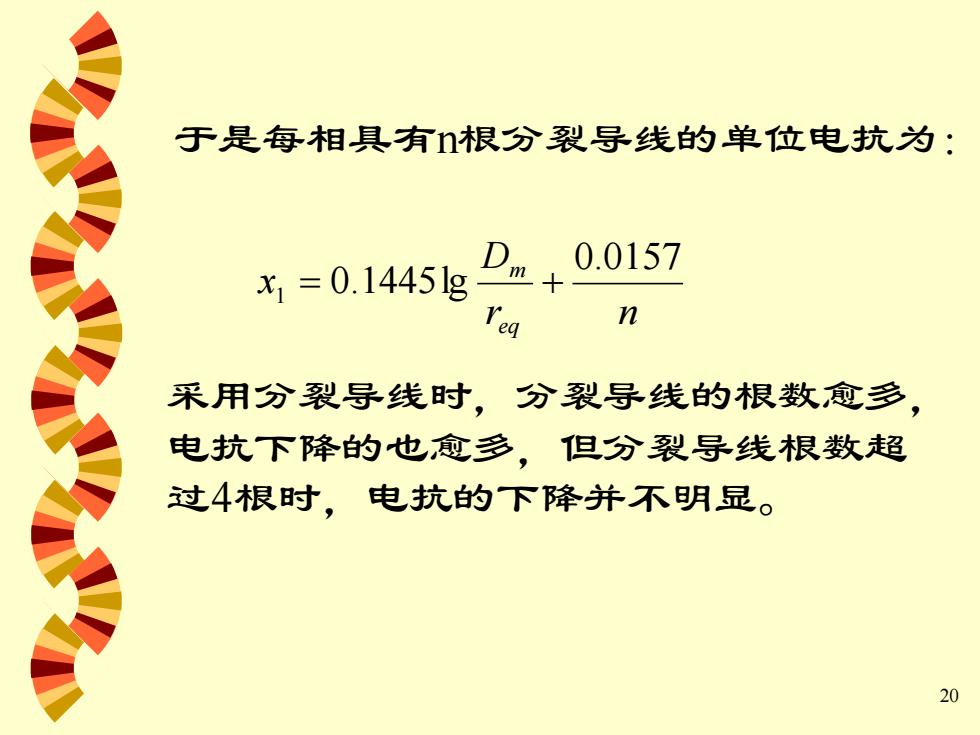

20 于是每相具有n根分裂导线的单位电抗为： r n D x eq m 0.0157 1 = 0.1445lg + 采用分裂导线时，分裂导线的根数愈多， 电抗下降的也愈多，但分裂导线根数超 过4根时，电抗的下降并不明显
