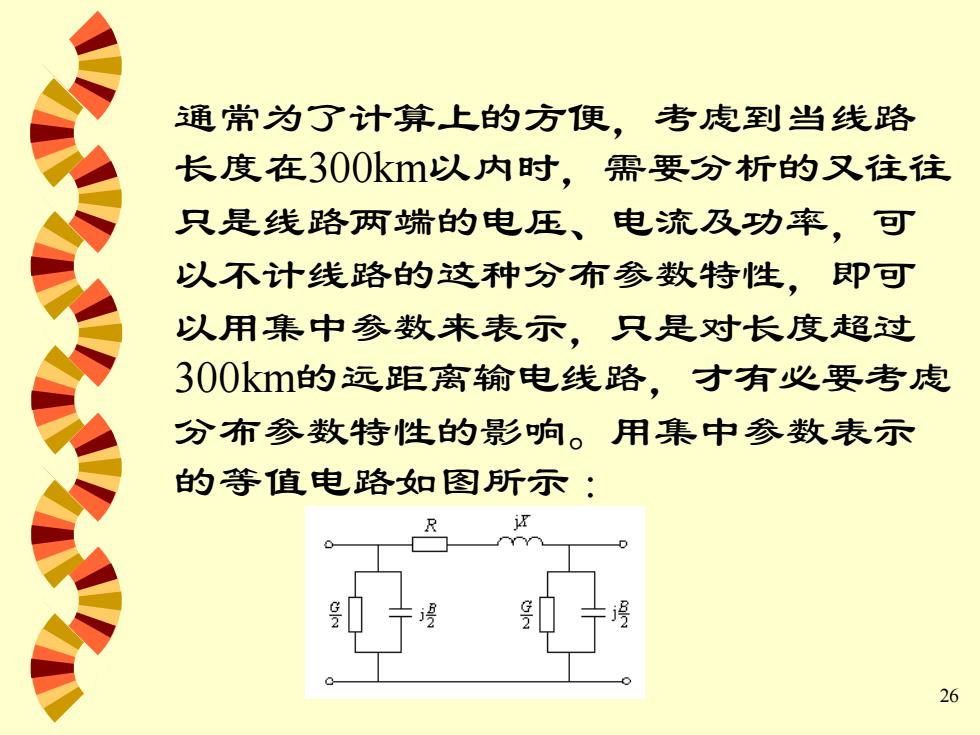

通常为了计算上的方便，考虑到当线路 长度在300k以内时，需要分析的又往往 只是线路两端的电压、电流及功率，可 以不计线路的这种分布参数特性，即可 以用集中参数来表示，只是对长度超过 300k的远距离输电线路，才有必要考虑 分布参数特性的影响。用集中参数表示 的等值电路如图所示： 26
26 通常为了计算上的方便，考虑到当线路 长度在300km以内时，需要分析的又往往 只是线路两端的电压、电流及功率，可 以不计线路的这种分布参数特性，即可 以用集中参数来表示，只是对长度超过 300km的远距离输电线路，才有必要考虑 分布参数特性的影响。用集中参数表示 的等值电路如图所示 ：

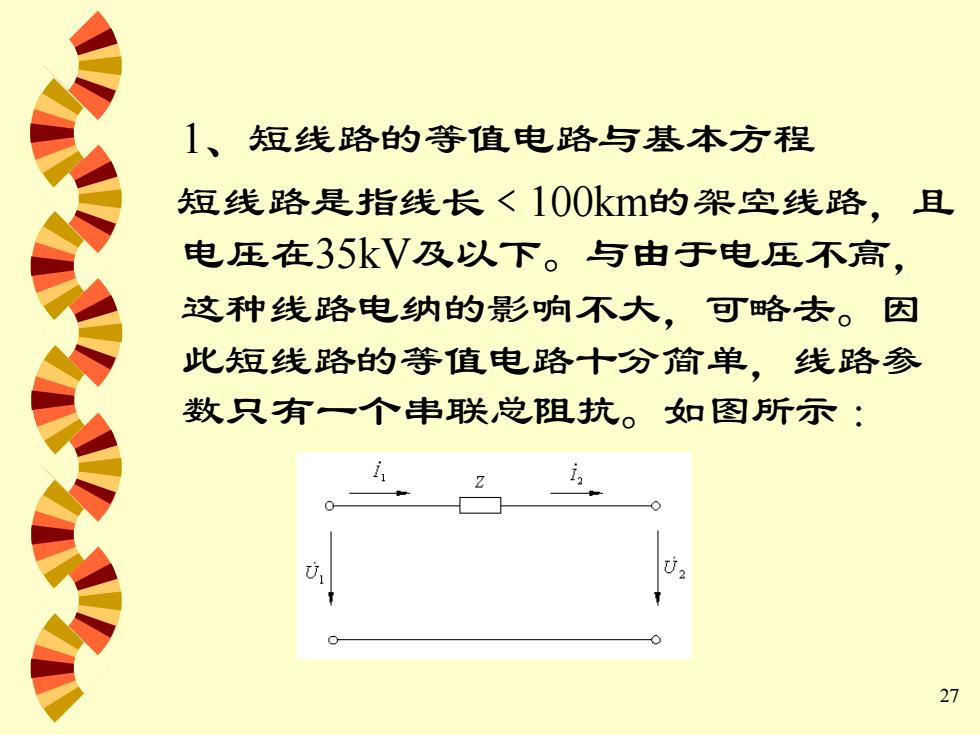

1、短线路的等值电路与基本方程 短线路是指线长<100km的架空线路，且 电压在35kV及以下。与由于电压不高， 这种线路电纳的影响不大，可略去。因 此短线路的等值电路十分简单，线路参 数只有一个串联总阻抗。如图所示： 27
27 1、短线路的等值电路与基本方程 短线路是指线长﹤100km的架空线路，且 电压在35kV及以下。与由于电压不高， 这种线路电纳的影响不大，可略去。因 此短线路的等值电路十分简单，线路参 数只有一个串联总阻抗。如图所示 ：

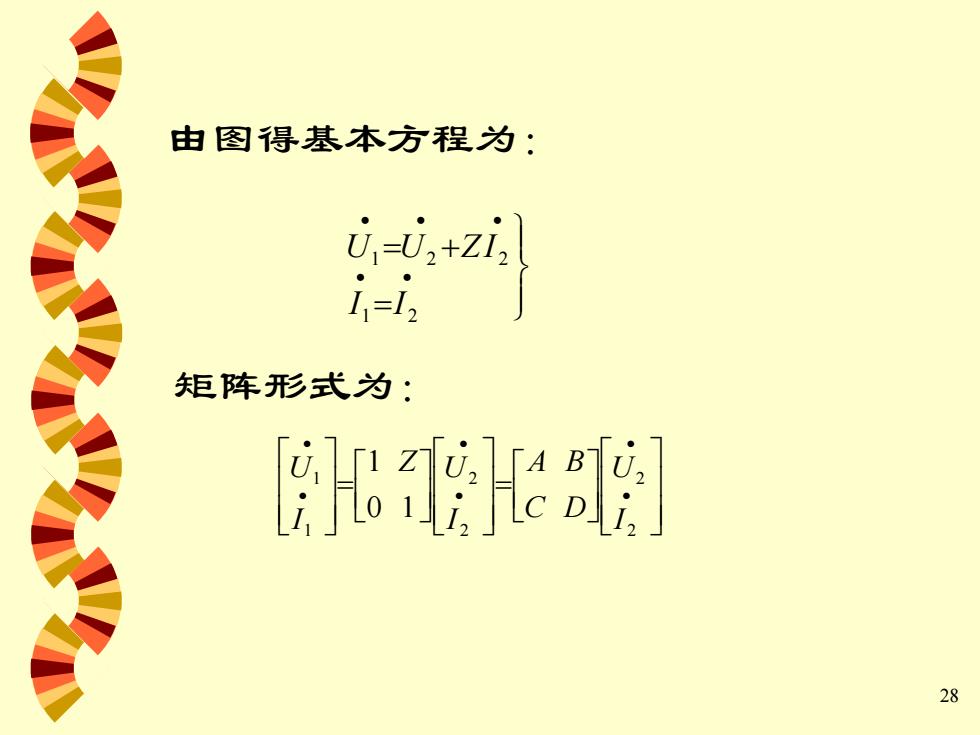

由图得基本方程为： 心=，tzi i=i 矩阵形式为： 6:8 28
28 由图得基本方程为： = = + • • • • • 1 2 1 2 2 I I U U ZI 矩阵形式为： = = • • • • • • 2 2 2 2 1 1 0 1 1 I U C D A B I Z U I U

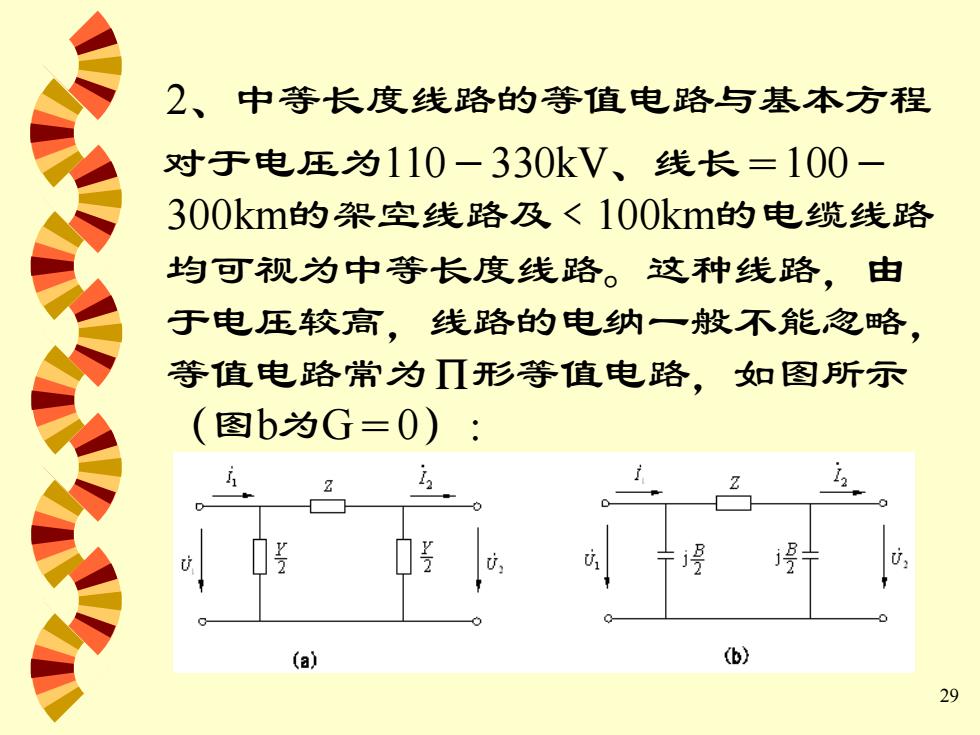

2、中等长度线路的等值电路与基本方程 对于电压为110-330kV、线长=100一 300km的架空线路及<100km的电缆线路 均可视为中等长度线路。这种线路，由 于电压较高，线路的电纳一教不能忽略， 等值电路常为Ⅱ形等值电路，如图昕示 (图b为G=0)： (a) 6) 29
29 2、中等长度线路的等值电路与基本方程 对于电压为110－330kV、线长＝100－ 300km的架空线路及﹤100km的电缆线路 均可视为中等长度线路。这种线路，由 于电压较高，线路的电纳一般不能忽略， 等值电路常为Π形等值电路，如图所示 （图b为G＝0）：

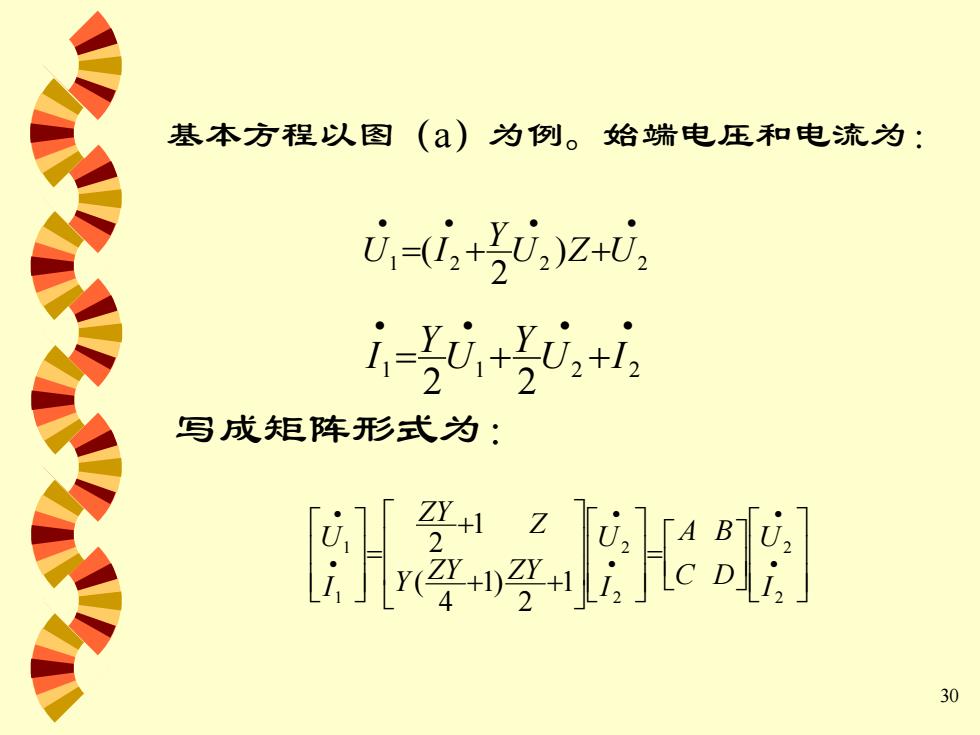

基本方程以图 （a)为例。始端电压和电流为： -(i,+)z+ i+i+i 2 写成矩阵形式为： 用2度 30
30 基本方程以图（a）为例。始端电压和电流为： • • • • 1 = 2 + 2 + 2 ) 2 ( U Z U Y U I • • • • 1 = 1 + 2 + 2 2 2 U I Y U Y I 写成矩阵形式为： = + + + = • • • • • • 2 2 2 2 1 1 1 2 1) 4 ( 1 2 I U C D A B I U ZY ZY Y Z ZY I U
