电压波动为一系列电压变动或连续的电 压偏差。电压波动值为电压方均根值的 两个极值之差，常以其额定电压的百分 数表示其相对百分值。 d(%)= UN 11

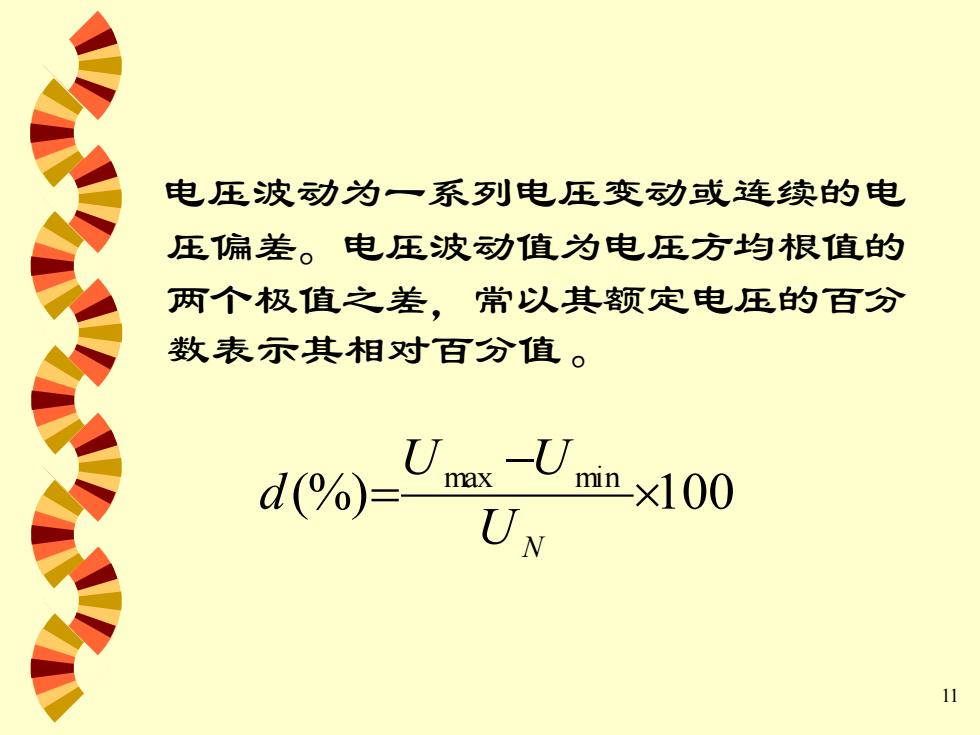

11 电压波动为一系列电压变动或连续的电 压偏差。电压波动值为电压方均根值的 两个极值之差，常以其额定电压的百分 数表示其相对百分值 。 (%) 100 max min − = UN U U d
闪变是人对照度波动的主观视感。闪变 的主要决定因素有： 、供电电压波动的幅值、 频率和波形； 2、照明装置，以对白炽灯的照度波动影 响最大，而且与白炽灯的瓦数和额定电 压等有关； 3、人对闪变的主观视感。 12

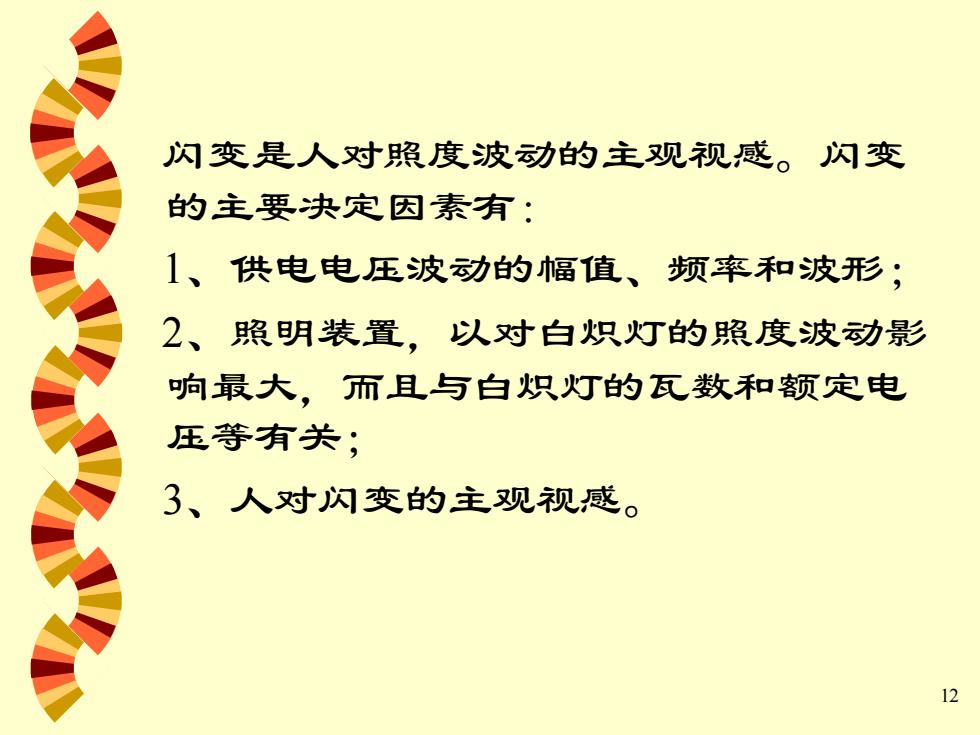

12 闪变是人对照度波动的主观视感。闪变 的主要决定因素有： 1、供电电压波动的幅值、频率和波形； 2、照明装置，以对白炽灯的照度波动影 响最大，而且与白炽灯的瓦数和额定电 压等有关； 3、人对闪变的主观视感
5、三相不平斯度 若三相电压（或电流)大小相等，相位 依次 (A、B、C) 领先120°，称为三相 平斷 (或对称)，否则为不平衡（或不 对称) 不平斷的三相系统可以将电压（或电源） 用对称分量法分解为正序、负序、零序 分量。把负序分量与正序分量有效值之 比称为不平斯度（或不对称度)。 13

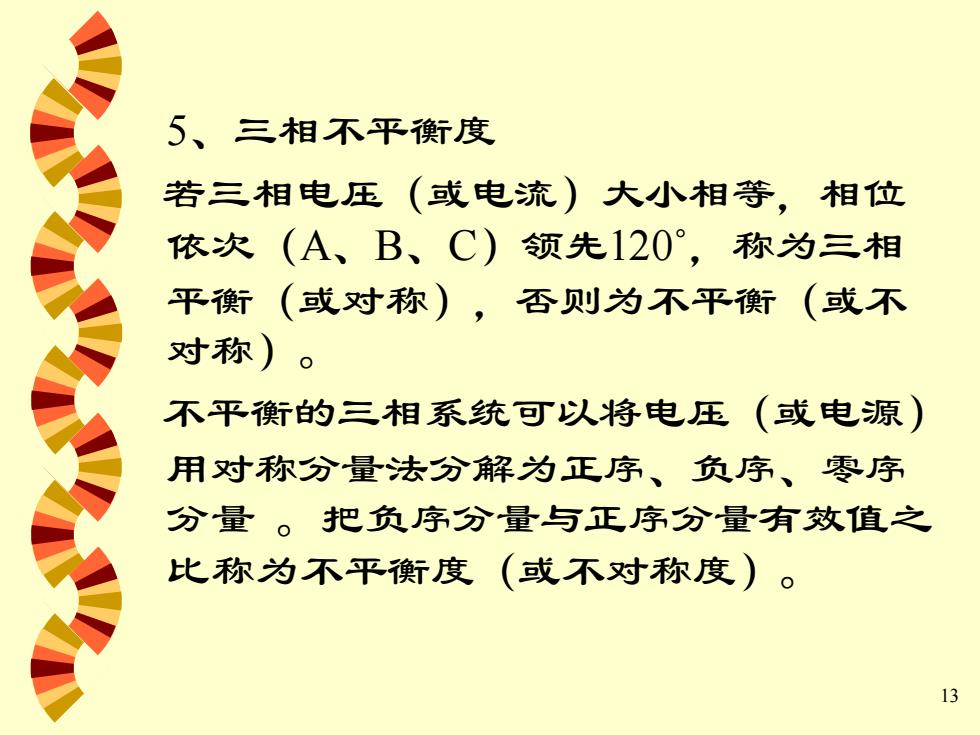

13 5、三相不平衡度 若三相电压（或电流）大小相等，相位 依次（A、B、C）领先120˚，称为三相 平衡（或对称），否则为不平衡（或不 对称）。 不平衡的三相系统可以将电压（或电源） 用对称分量法分解为正序、负序、零序 分量 。把负序分量与正序分量有效值之 比称为不平衡度（或不对称度）
电力系统中三相不平斯主要是由负荷不平衡， 系统三相阻抗不对称以及消弧线圈的不正确调 谐所引起的。可以采用下列方法解决： (1)将不对称负荷分散接到不同的供电点， 以 减小集中连接造成不平度超标问题； (2)使不对称负荷合理分配到各相，尽量使其 平化（换相连接)； (3)将不对称负荷连接到更高电压级上供电， 以使连接点的短路容量足够大； (4) 采用平舒装置。 14

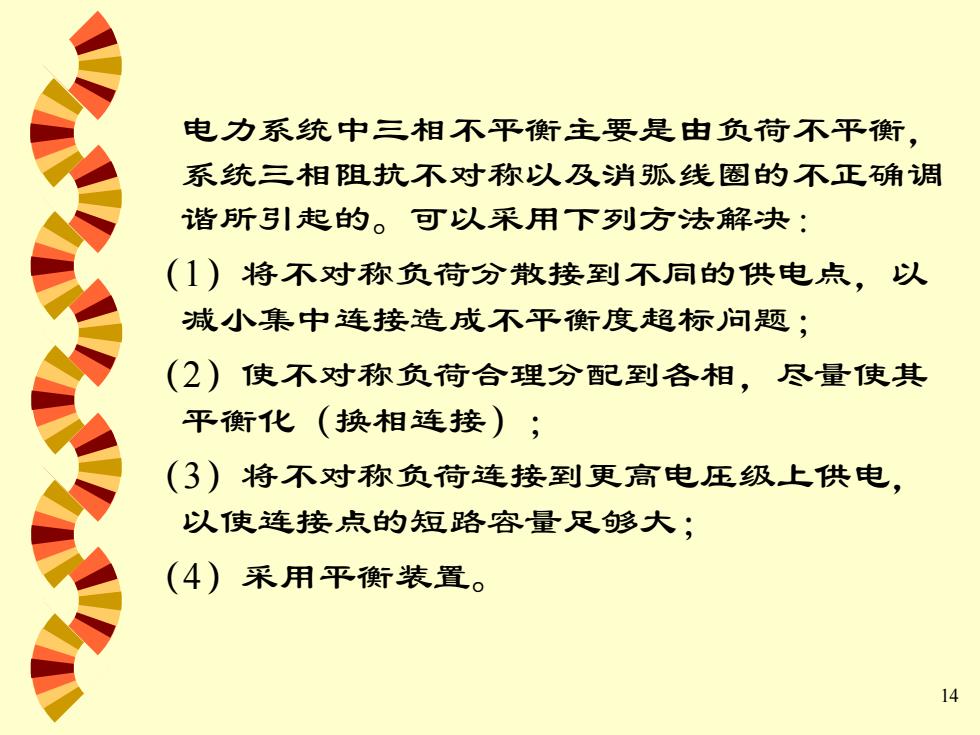

14 电力系统中三相不平衡主要是由负荷不平衡， 系统三相阻抗不对称以及消弧线圈的不正确调 谐所引起的。可以采用下列方法解决： （1）将不对称负荷分散接到不同的供电点，以 减小集中连接造成不平衡度超标问题； （2）使不对称负荷合理分配到各相，尽量使其 平衡化（换相连接）； （3）将不对称负荷连接到更高电压级上供电， 以使连接点的短路容量足够大； （4）采用平衡装置
第二节电网各元件的参数和等值电路 一、电力线路的参数和等值电路 二、 电抗器的参数和等值电路 三、 变压器的参数和等值电路 四、发电机、负荷的参数和等值电路 15

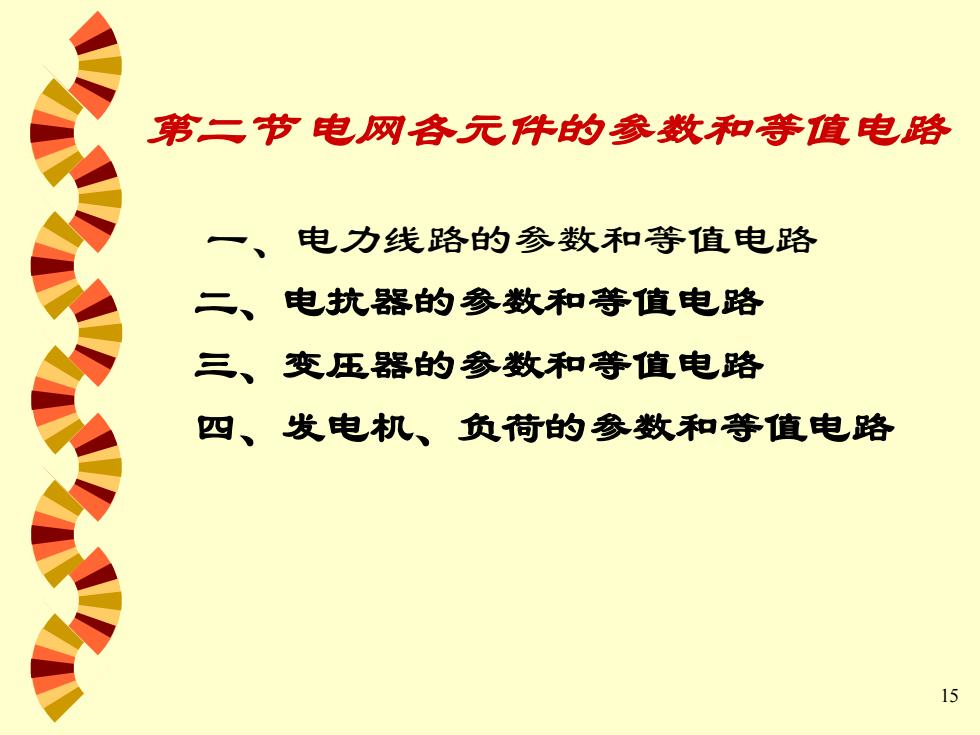

15 第二节 电网各元件的参数和等值电路 一、电力线路的参数和等值电路 二、电抗器的参数和等值电路 三、变压器的参数和等值电路 四、发电机、负荷的参数和等值电路
