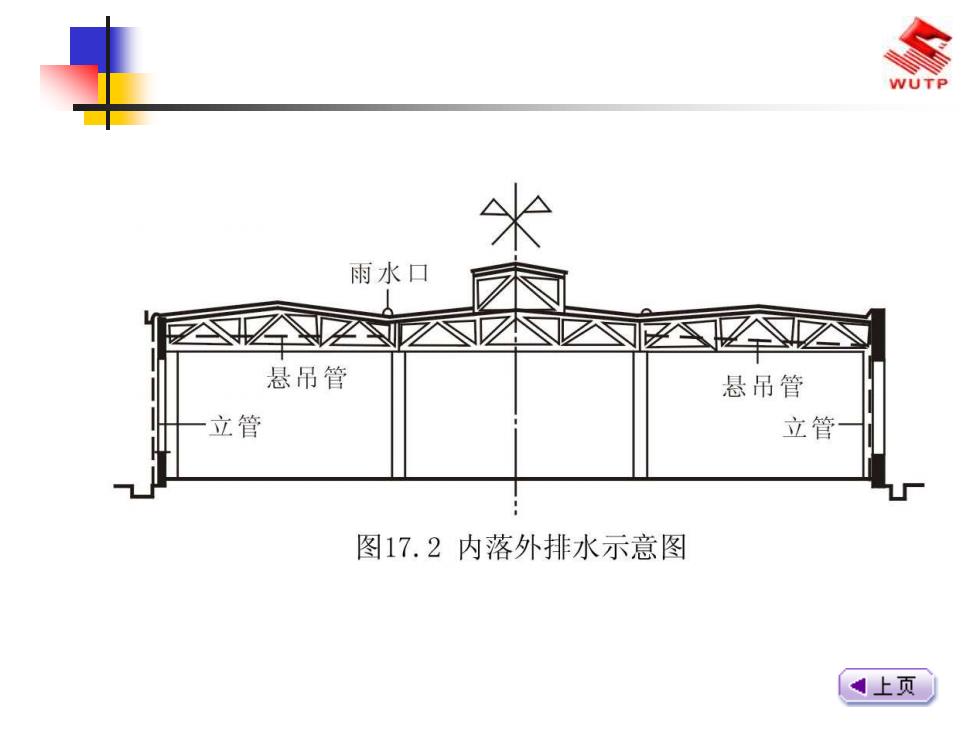

WUTP￥雨水口悬吊管悬吊管一立管立管图17.2内落外排水示意图上页
WUTP③檐沟外排水在非严寒地区，当厂房较高或降雨量较大时，在厂房檐口处做檐沟用来汇集雨水，并安装雨水斗和竖向雨水管，将雨水引到室外地面或室外地下排水管网。当厂房为高低跨时，可先将高跨的雨水排至低跨屋面，然后从低跨挑檐沟引入地下（图17.3)

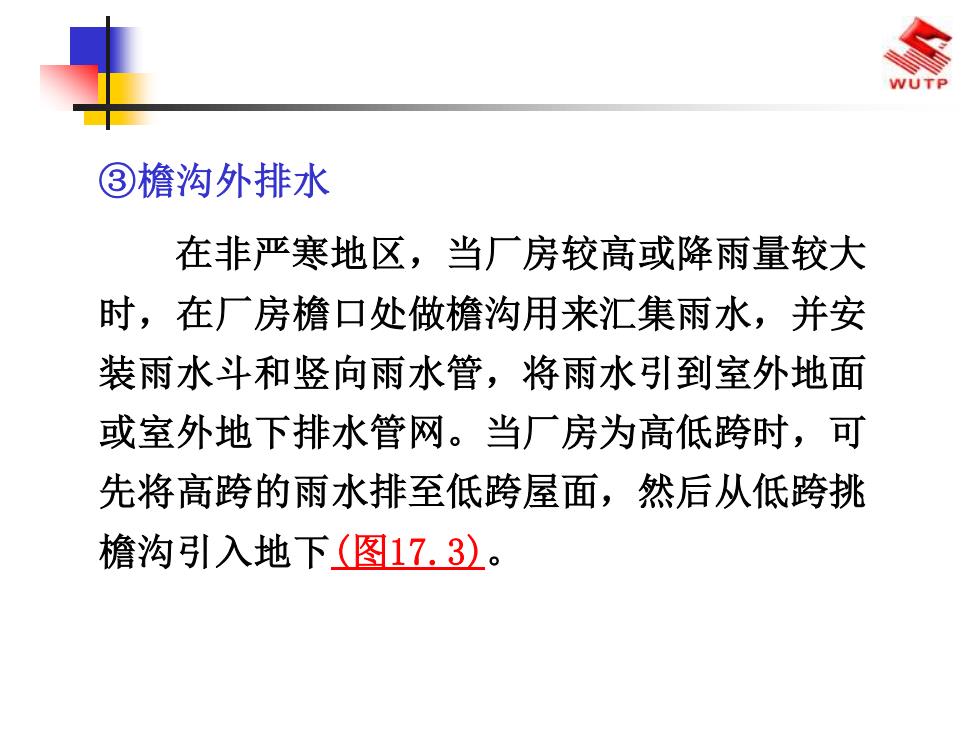

③檐沟外排水 在非严寒地区，当厂房较高或降雨量较大 时，在厂房檐口处做檐沟用来汇集雨水，并安 装雨水斗和竖向雨水管，将雨水引到室外地面 或室外地下排水管网。当厂房为高低跨时，可 先将高跨的雨水排至低跨屋面，然后从低跨挑 檐沟引入地下(图17.3)

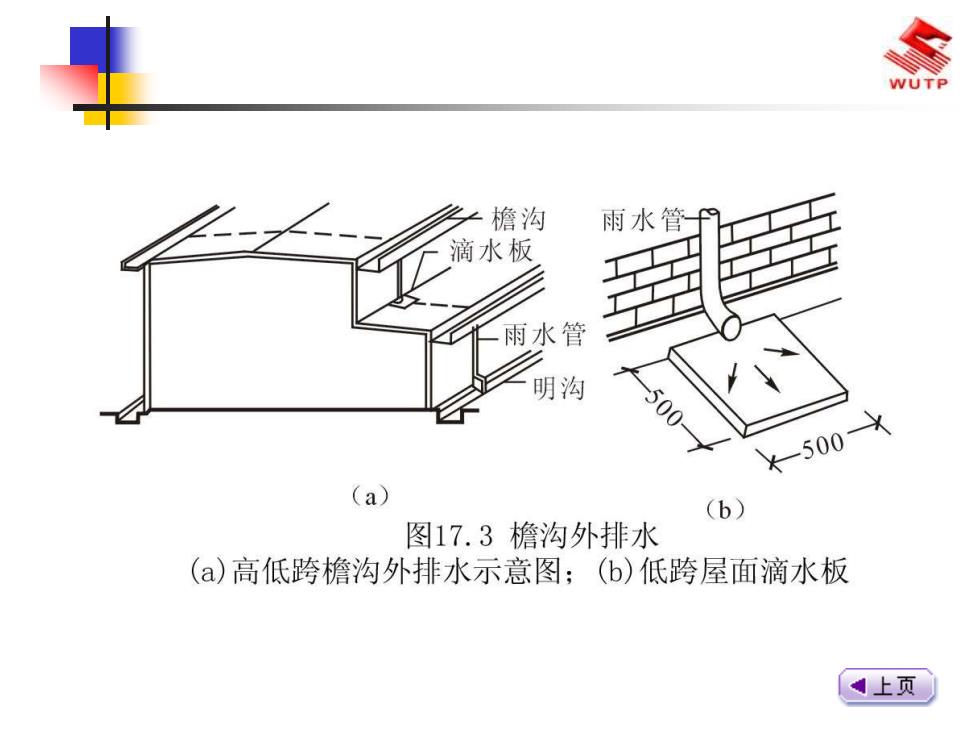

WUTP十檐沟雨水管滴水板雨水管明沟(a)(b)图17.3檐沟外排水a）高低跨檐沟外排水示意图：（b）低跨屋面滴水板上页
WUTP4长天沟外排水在多跨厂房中，当厂房的总长度在100m以内时，中间跨天沟可做成贯通厂房纵向长度的长天沟，利用天沟的纵向坡度，将雨水引向端部山墙外的雨水管排出（图17.4)。天沟的端部要做溢流口，以防在暴雨时因竖向雨水管来不及泄水而发生天沟漫水现象(图17.5)特点是构造简单、施工方便、排水便捷，但受地区降雨量、集中面积、天沟有效过水断面、纵向坡度及屋面材料等因素的限制

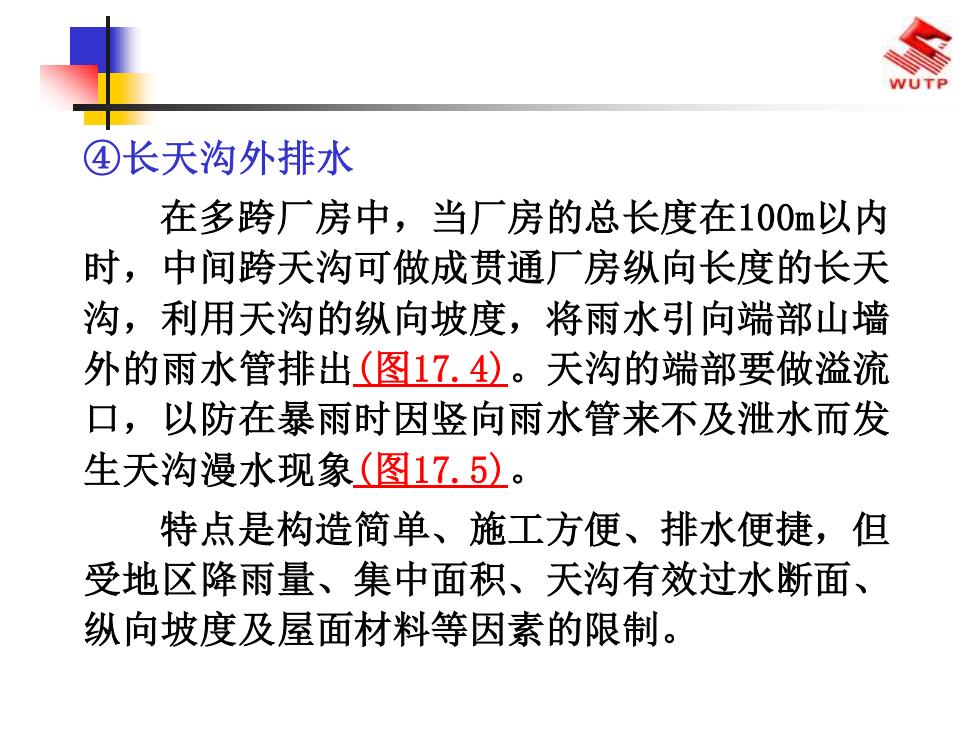

④长天沟外排水 在多跨厂房中，当厂房的总长度在100m以内 时，中间跨天沟可做成贯通厂房纵向长度的长天 沟，利用天沟的纵向坡度，将雨水引向端部山墙 外的雨水管排出(图17.4)。天沟的端部要做溢流 口，以防在暴雨时因竖向雨水管来不及泄水而发 生天沟漫水现象(图17.5)。 特点是构造简单、施工方便、排水便捷，但 受地区降雨量、集中面积、天沟有效过水断面、 纵向坡度及屋面材料等因素的限制

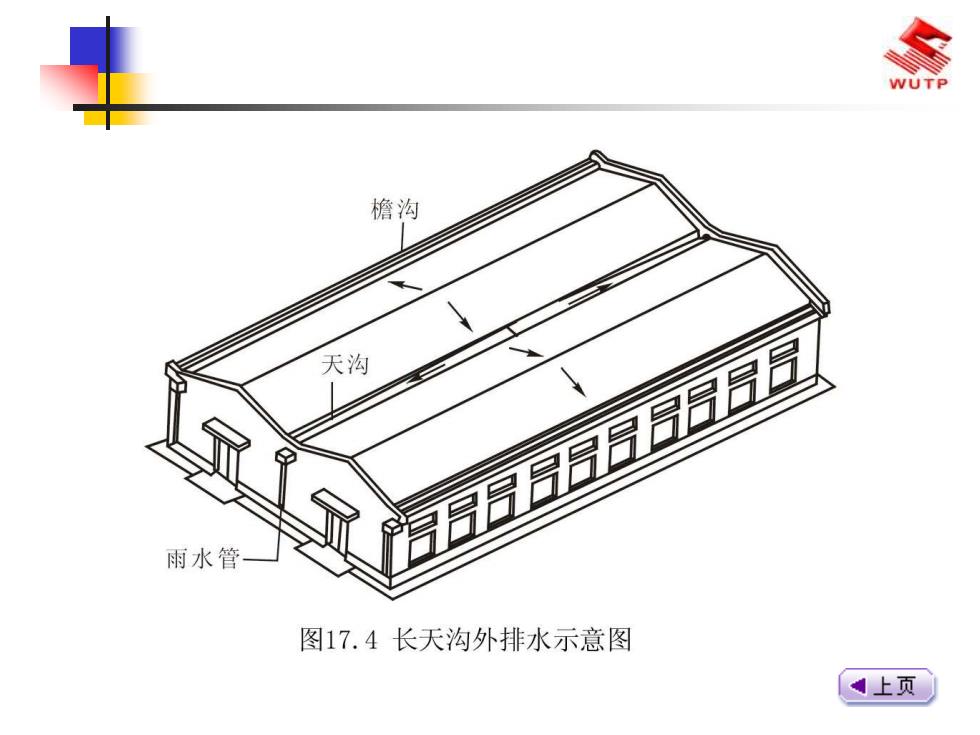

WUTP檐沟天沟雨水管图17.4长天沟外排水示意图上页
